STANDARD-MOTOR
ROMA & MALTA AUSSENBESCHATTUNG

KURZ-EINSTELLANLEITUNG

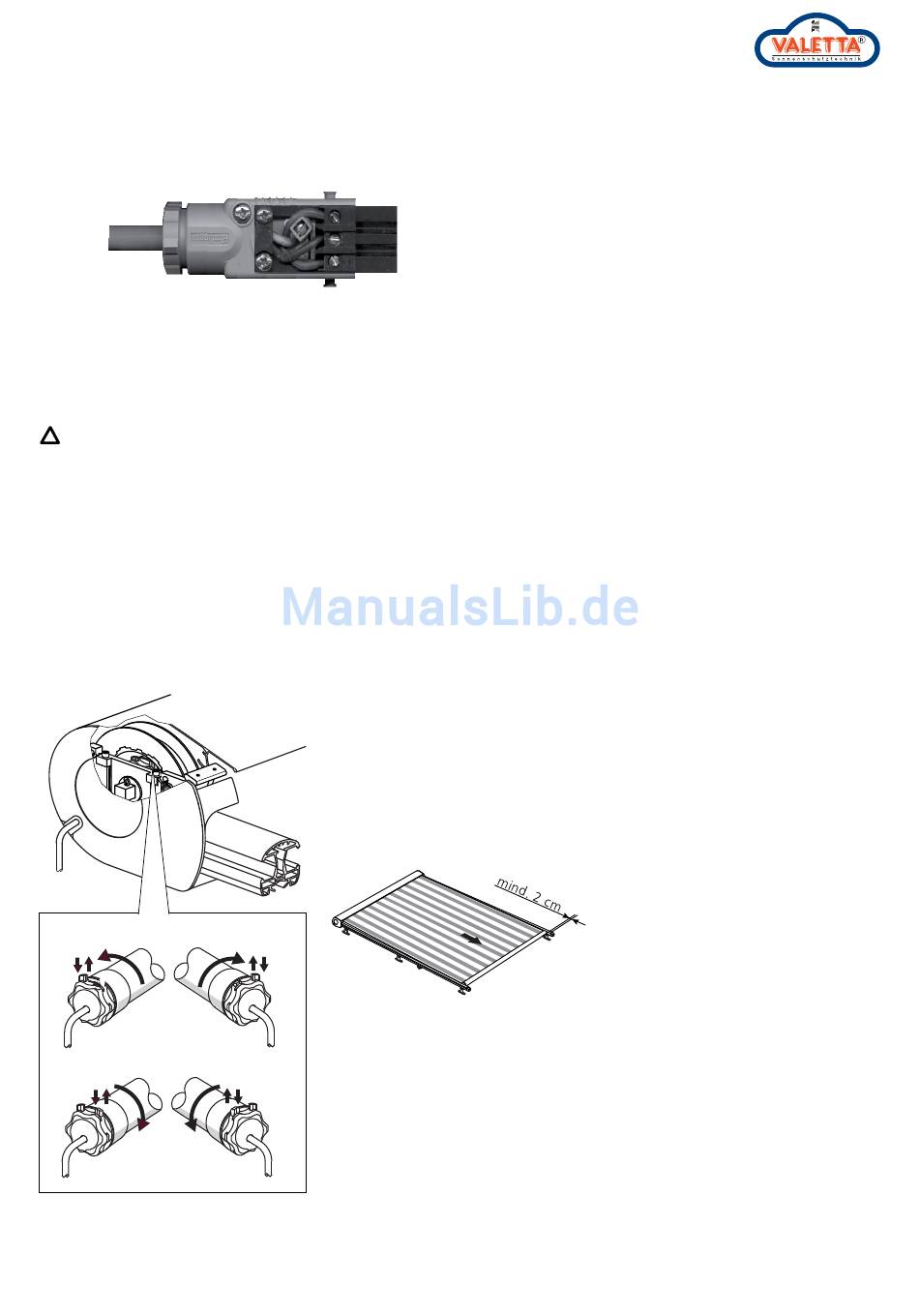

ANSCHLUSS DER STECKERKUPPLUNG
8.1. PROBELAUF
Antrieb in beide Laufrichtungen bis zum Abschalten in den Endlagen laufen lassen.
Bei Probeläufen und im Betrieb muss vermieden werden, dass der Antrieb überhitzt wird!
!
Die Überhitzung entsteht in Folge von Nichtbeachtung der Bertriebsart des Antriebes und kann zum Ansprechen des eingebauten Ther-
moschutzes führen. In diesem Fall bitte mindestens 15 min. warten, erst dann ist der Antrieb wieder betriebsbereit. Einmal überhitzte
Antriebe weisen erhöhte Lärmemission auf.
Änderung der unteren Endlageneinstellung
Drücken der in Drehrichtung liegenden Einstelltaste.
❙ Behang in die gewünschte Endlage fahren.
❙ Durch erneutes Drücken der Einstelltasten diese wieder lösen.

8.2. ENDLAGENEINSTELLUNG

AUF
AB
oder
Antrieb rechts
Antrieb links
AB
oder
Technische Änderungen vorbehalten / Stand Juli 2013
TYP LT 50 / LT 60
1 blau
2
3
Einstellen der oberen und unteren Endlagen.
Die Einstelltasten sind eingerastet.
Endlagen unten:
❙ Behang in die gewünschte untere Endlage fahren (mind. 2 cm Abstand zum Halter
Umlenkrolle).
❙ Die in Drehrichtung liegende Einstelltaste druch erneutes Drücken lösen.
Untere Endlage ist eingestellt.
AUF
Endlagen oben:
❙ Behang einfahren, bis der Antrieb in der oberen Endlage selbst abschaltet (Fallschiene
AB
läuft auf Endschalter).
❙ Die in Drehrichtung liegende Einstelltaste durch erneutes Drücken lösen.
Obere Endlage ist eingestellt.
❙ Schutzkappe für die Einstelltasten anbringen.
D E R S C H Ö N S T E P L A T Z A N D E R S O N N E I S T I M S C H A T T E N .
N 1 blau
2 braun / schwarz
Drehrichtung beachten
3 schwarz / braun
PE grün gelb
Untere Endlage:
Ausfallprofil darf nicht an den
Halter Umlenkrollen anlaufen.
Abstand mind. 2 cm.
23 / 13
