MONTAGEANLEITUNG
ROMA & MALTA AUSSENBESCHATTUNG

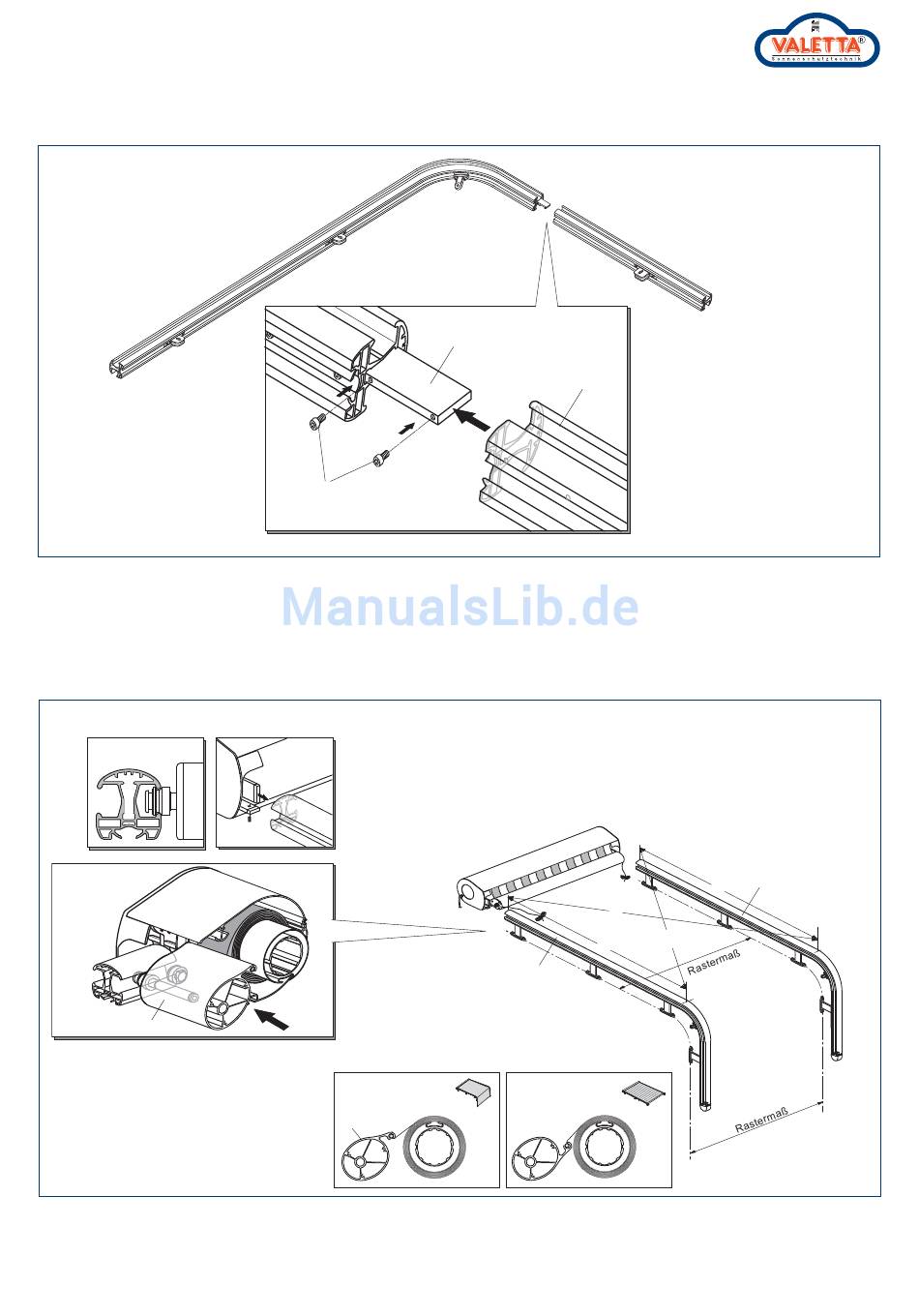

13. KOPPELN DER FÜHRUNGSSCHIENE
13.1.
13.1. Zum Koppeln der Führungsschiene die beiden Zylinderschrauben M6x20 (29) aus dem vormontierten Kopplungsprofil (30) lösen.
Das zu koppelnde Teil (31) aufschieben, bis die Führungsschienenteile bündig sind.
Zylinderschrauben (29) zum sicheren wieder eindrehen.
Anlage wird wie in Montageanleitung für Schräganlagen beschrieben montiert.

14. HINWEIS ZUM AUSFALLPROFIL

14.1.
14.2.
14.4.
6
20 / 13
Schritt 2
29
13.2.
Tipp: Hilfsmaß „L" von oben auf den Führungs-
schienen anzeichnen.
14.3. Montierte Führungsschienen (2) diagonal (über
Kreuz) und auf Rastermaß ausrichten und sichern.
Maß X = Maß Y
!
Hinweis:
Das Ausfallprofil (4) ist bei der
Bogenanlage umgekehrt montiert.
Ausfallprofil
MALTA Bogenanlage
4
D E R S C H Ö N S T E P L A T Z A N D E R S O N N E I S T I M S C H A T T E N .
30
31
Schritt 1
Tolernaz +/- 2mm
Y
L
2
Ausfallprofil
ROMA Schräganlage
Technische Änderungen vorbehalten / Stand Juli 2013
2
L
X
