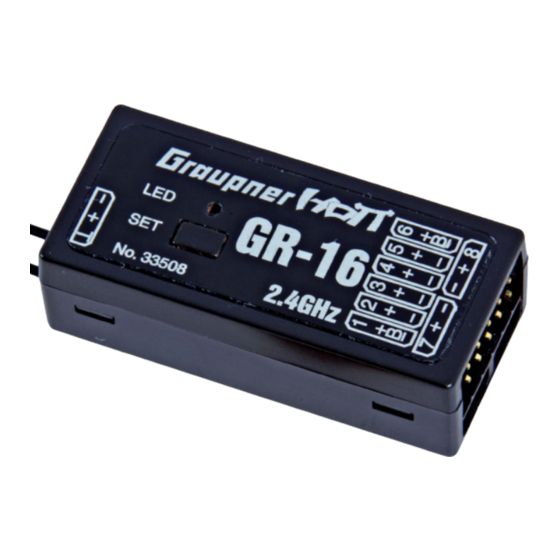

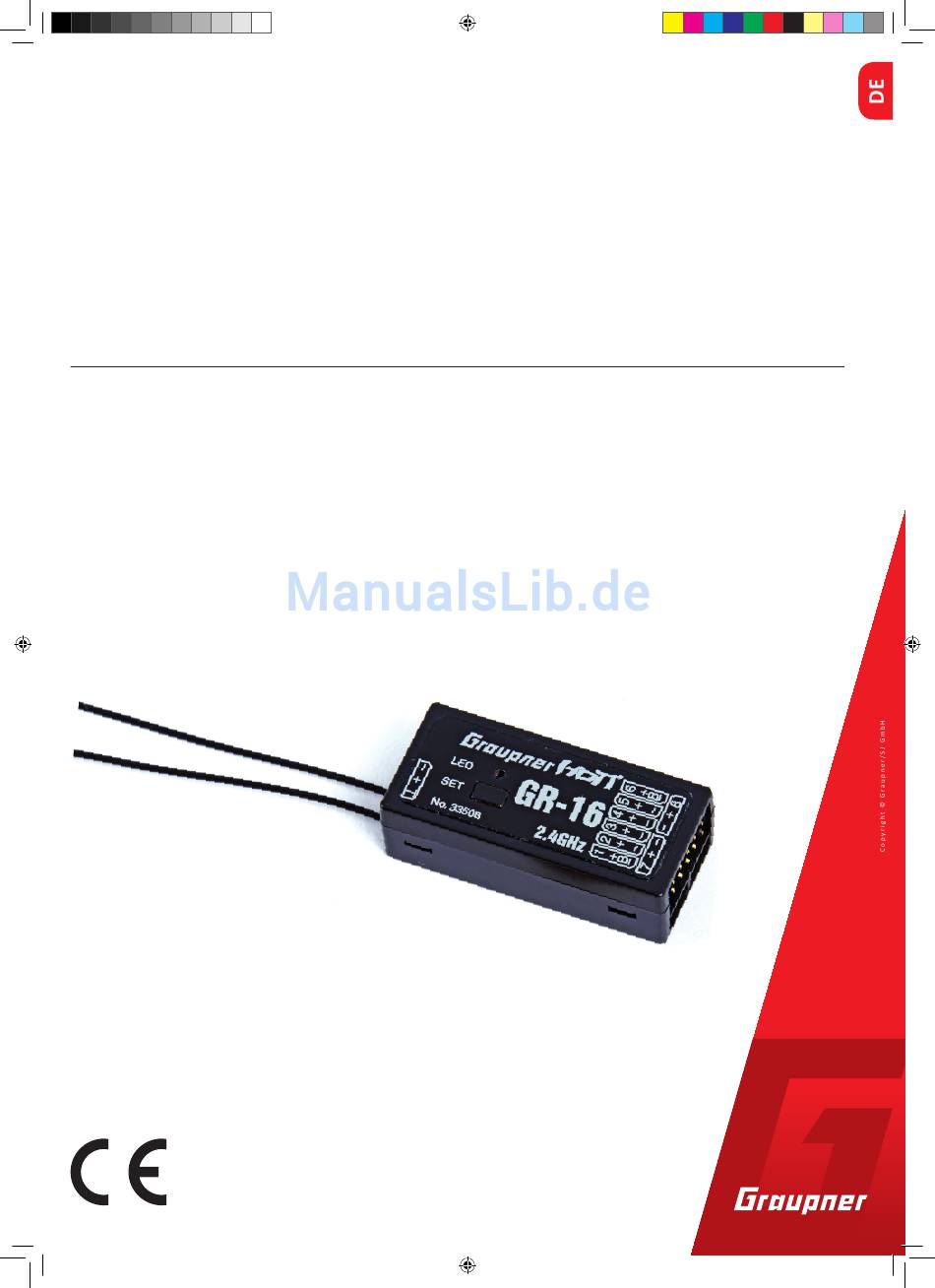

- Seite 1 Anleitung GR-16 HoTT 2.4 GHz 8-Kanal-Empfänger No. 33508 www.modellmarkt24.ch; www.modellmarkt24.ch; www.modellmarkt24.de www.modellmarkt24.de 33508_GR-16_DE_sh.indd 1 22.09.2017 13:56:07...
- Seite 2 2 / 16 33508_sh_V1 www.modellmarkt24.ch; www.modellmarkt24.ch; www.modellmarkt24.de www.modellmarkt24.de 33508_GR-16_DE_sh.indd 2 22.09.2017 13:56:07...
-
Seite 3: Inhaltsverzeichnis
Montage ..................8 Anschluss................... 8 Stromversorgung ................8 Binding ..................9 Anzeigen und Programmieren der Empfängereinstellungen ..10 Besonderheiten des Empfängers GR-16 HoTT ......10 Firmware-Update ..............12 Konformitätserklärung ............. 14 Hinweise zum Umweltschutz ........... 14 Wartung und Pflege ..............14 Garantiebedingungen .............. 15... -
Seite 4: Einführung
Einführung Vielen Dank, dass Sie sich für einen Graupner GR-16 HoTT Empfän- ger entschieden haben. Lesen Sie diese Anleitung sorgfältig durch, um optimale Resultate mit Ihrem HoTT-System zu erzielen und vor allem um Ihre Modelle sicher zu steuern. Sollten beim Betrieb irgendwelche Schwierigkei- ten auftauchen, nehmen Sie die Anleitung zu Hilfe oder fragen Sie Ihren Händler oder das Graupner Service Center. -
Seite 5: Bestimmungsgemäße Verwendung
Modellbauer erfolgen. Sollten Sie nicht über ausreichende Kenntnisse über den Umgang mit ferngesteuerten Modellen verfü- gen, so wenden Sie sich an an Ihren Händler, einen erfahrenen Modellbauer oder an einen Modellbau-Club. Lieferumfang • 8-Kanal-Empfänger GR-16 HoTT 2.4 GHz • Anleitung 33508_sh_V1 5 / 16 www.modellmarkt24.ch;... -
Seite 6: Technische Daten
Technische Daten 2x Draht 145 mm, Antenne davon die letzten 30 mm aktiv Betriebsspannung (2,5) 3,6 ... 8,4 V Frequenzbereich 2400 ... 2483.5 MHz Modulation 2.4 GHz FHSS Anzahl Steuerkanäle 7 Ah Stromaufnahme ca. - 5 … +7 ° C Temperaturbereich Abmessungen ca. -
Seite 7: Zu Ihrer Sicherheit Im Umgang Mit Sender Und Empfänger
ßen. • Es dürfen nur die von uns empfohlenen Komponenten und Zube- hörteile verwendet werden. Verwenden Sie immer nur zueinan- der passende, original Graupner-Steckverbindungen gleicher Konstruktion und gleichen Materials. • Achten Sie darauf, dass alle Steckverbindungen fest sitzen. Beim Lösen der Steckverbindung nicht an den Kabeln ziehen. -
Seite 8: Zu Ihrer Sicherheit Im Umgang Mit Akkus
Rumpf zu führen. Anschluss Stecken Sie die am Empfänger anzuschließenden Geräte in die Ste- ckerleiste des Empfängers. Die Servoanschlüsse der Graupner- HoTT- Empfänger sind entsprechend nummeriert. Das Stecksystem ist verpolungssicher. Wenden Sie auf keinen Fall Gewalt an. -
Seite 9: Binding
1. Bereiten Sie den zu bindenden Sender entsprechend seiner Anleitung zum Binden vor. 2. Schalten Sie die Empfängerstromversorgung ein. Die LED des Empfängers GR-16 HoTT blinkt in langsamen Rhyth- mus rot. 3. Drücken und halten Sie für ca. drei Sekunden die SET-Taste des Empfängers. -
Seite 10: Anzeigen Und Programmieren Der Empfängereinstellungen
In den jeweiligen Anleitungen finden Sie im SENSOR ANZEIGE HF STATUS Abschnitt „Telemetrie“ eine ausführliche Beschreibung dazu. AUSWAHL ANSAGEN RX DATA ALARMEINSTELLUNG Besonderheiten des Empfängers GR-16 HoTT Anschluss 6 6CH FUNCTION Abhängig von den Einstellungen in der Zeile „6CH FUNCTION“ der RX DATAVIEW V6.39 S–QUA100%S–dBM–030dBM Seite „RX DATAVIEW“... - Seite 11 Anschluss 8 CH OUTPUT TYPE Abhängig von den Einstellungen in der Zeile „CH OUTPUT TYPE“ der RX SERVO TESTV6.39 ALL–MAX : 2000µsec Seite „RX SERVO TEST“ des Telemetriemenüs kann der Ausgang 8 für ALL–MIN : 1000µsec unterschiedliche Zwecke benutzt werden. Die Umstellung nehmen TEST : STOP ALARM VOLT : 3.8V...
-
Seite 12: Firmware-Update
Best.-Nr. 7168.6 und das Adapterkabel Best.-Nr. 7168.6A oder 7168.S. Die benötigten Programme und Dateien finden Sie bei den entspre- chenden Produkten jeweils unter Download auf www.graupner.de. Verbinden Sie das Adapterkabel mit der USB Schnittstelle. Das Stecksystem ist verpolungssicher. Achten Sie auf die kleinen seitli- chen Nasen. - Seite 13 33508_sh_V1 13 / 16 www.modellmarkt24.ch; www.modellmarkt24.ch; www.modellmarkt24.de www.modellmarkt24.de 33508_GR-16_DE_sh.indd 13 22.09.2017 13:56:09...
-
Seite 14: Konformitätserklärung
Konformitätserklärung Hiermit erklärt die Firma Graupner/SJ, dass der Funkanlagentyp GR-16 HoTT der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der Internetadresse verfügbar. www.graupner.de Hinweise zum Umweltschutz Dieses Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin, dass dieses Produkt am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt wer-... -
Seite 15: Garantiebedingungen
Garantiebedingungen Die Fa. Graupner/SJ GmbH, Henriettenstrasse 96, 73230 Kirchheim/ Teck gewährt ab dem Kaufdatum auf dieses Produkt eine Garantie von 24 Monaten. Die Garantie gilt nur für die bereits beim Kauf des Produktes vorhandenen Material- oder Funktionsmängel. Schäden, die auf Abnutzung, Überlastung, falsches Zubehör oder unsachge- mäße Behandlung zurückzuführen sind, sind von der Garantie aus-... - Seite 16 www.modellmarkt24.ch; www.modellmarkt24.ch; www.modellmarkt24.de www.modellmarkt24.de 33508_GR-16_DE_sh.indd 16 22.09.2017 13:56:09...
