finnlo Autark 500 Bedienungsanleitung Seite 9

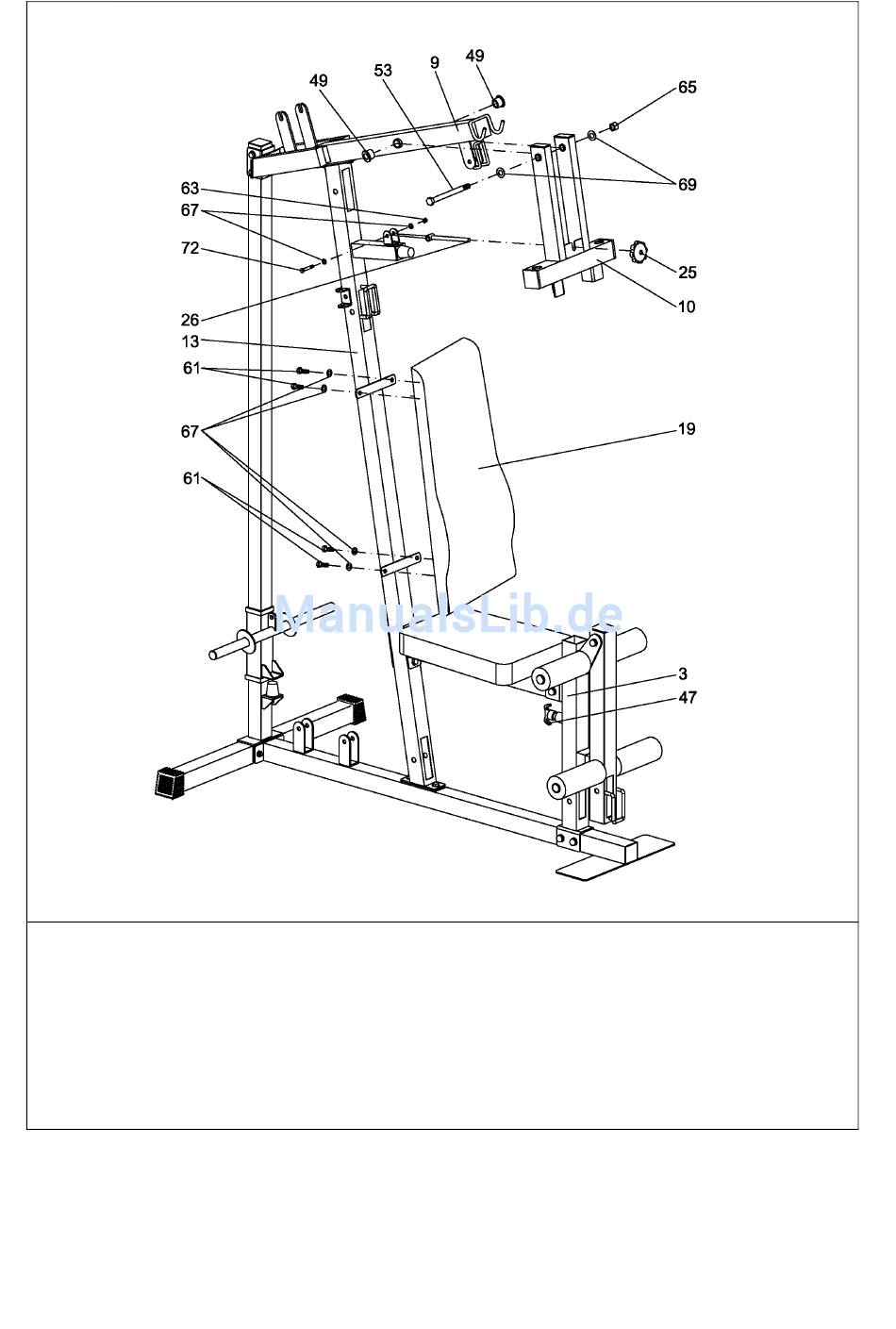

Schritt 3: Montage Butterflyarmhalter und Rückenpolster
Drücken Sie die beiden Buchsen (49) in die Aussparungen des Hauptrahmens Teil 6 (9) und befestigen Sie danach
den Butterflyarmhalter (10) am Hauptrahmen Teil 6 (9) mit Hilfe der Sechskantschraube (53), der beiden Unterleg-
scheiben (69) und der Sicherungsmutter (65).
Befestigen Sie die Fixierbolzen (26) am Hauptrahmen Teil 7 (13) mit Hilfe der Sechskantschraube (72), der beiden
Unterlegscheiben (67) und der Sicherungsmutter (63). Danach fixieren Sie den Butterflyarmhalter (10) mit Hilfe der
Sterngriffmutter (25).
Befestigen Sie das Rückenpolster (19) am Hauptrahmen Teil 7 (13) unter Zuhilfenahme der vier Sechskantschrau-
ben (61) und der vier Unterlegscheiben (67).
Drehen Sie den Schnellverschluss (47) in den Hauptrahmen Teil 3 (3).
9
