Bedienungsanleitung
Funktionsanleitung
LCD-Projektor
Gewerbliche Nutzung

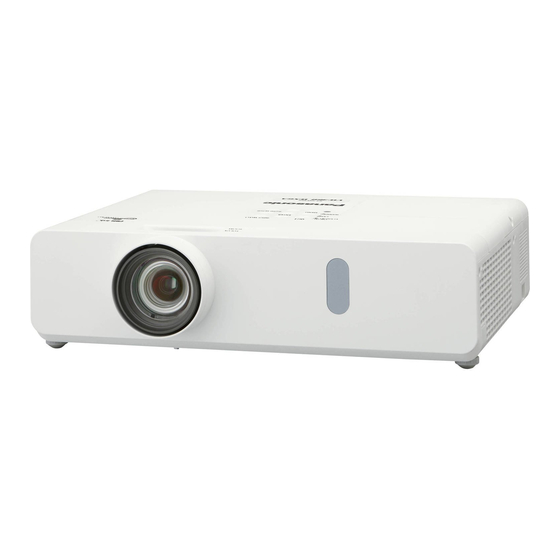

PT-VW350
Modell-Nr.
PT-VX420
Vielen Dank für den Kauf dieses Panasonic-Produkts.
■ Lesen Sie vor der Nutzung dieses Produkts die Bedienungsanleitung sorgfältig durch.
■ Bevor Sie den Projektor nutzen, lesen Sie bitte sorgfältig „Wichtige Hinweise zur Sicherheit"
(x Seiten 2-6).
GERMAN
TQBJ0860
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Panasonic PT-VW350
Inhaltszusammenfassung für Panasonic PT-VW350
- Seite 1 Gewerbliche Nutzung PT-VW350 Modell-Nr. PT-VX420 Vielen Dank für den Kauf dieses Panasonic-Produkts. ■ Lesen Sie vor der Nutzung dieses Produkts die Bedienungsanleitung sorgfältig durch. ■ Bevor Sie den Projektor nutzen, lesen Sie bitte sorgfältig „Wichtige Hinweise zur Sicherheit“ (x Seiten 2-6).
-
Seite 2: Wichtige Hinweise Zur Sicherheit
Dieses Gerät dient zur Projektion von Bildern auf eine Leinwand usw. und ist nicht für die Verwendung als Innenbeleuchtung im Wohnbereich konzipiert. Richtlinie 2009/125/EG Name und Adresse des Importeurs innerhalb der Europäischen Union Panasonic Marketing Europe GmbH Panasonic Testing Centre Winsbergring 15, 22525 Hamburg, Germany 2 - DEUTSCH... -
Seite 3: Entfernen Der Batterien
Wichtige Hinweise zur Sicherheit Entfernen der Batterien 1. Drücken Sie auf die Zunge und heben Sie die 2. Entnehmen Sie die Batterien. Abdeckung an. (ii) WARNUNG: „ STROM Die Netzsteckdose muss in der Nähe des Geräts installiert und leicht zugänglich sein, falls Probleme auftreten. - Seite 4 Wichtige Hinweise zur Sicherheit WARNUNG: Den Netzstecker oder den Netzteil-Anschluss nicht mit nassen Händen anfassen. Wenn der Netzstecker mit nassen Händen berührt wird, kann ein elektrischer Schlag ausgelöst werden. Die Steckdose darf nicht überlastet werden. Bei Überlastung der Netzsteckdose, wenn z.B. zu viele Netzadapter angeschlossen sind, besteht Überhitzungsgefahr, die zu einem Brandausbruch führen kann.
-
Seite 5: Lampenaustausch
Wichtige Hinweise zur Sicherheit WARNUNG: Verwenden Sie die von Panasonic angegebene Aufhängevorrichtung. Eine fehlerhafte Aufhängevorrichtung führt zu Unfällen durch Herunterfallen des Gerätes. z Um ein Herunterfallen des Projektors zu verhindern, befestigen Sie das mitgelieferte Sicherheitskabel an der Aufhängevorrichtung. „ ZUBEHÖR Verwenden Sie die Batterien auf keinen Fall unvorschriftsmäßig und beachten Sie Folgendes. - Seite 6 Wichtige Hinweise zur Sicherheit VORSICHT: „ STROM Beim Herausziehen des Steckers aus der Steckdose unbedingt den Stecker festhalten, nicht das Kabel. Beim Herausziehen am Kabel kann das Kabel beschädigt werden, so dass die Gefahr eines Feuerausbruchs, Kurzschlusses oder eines elektrischen Schlages vorhanden ist. Ziehen Sie den Netzstecker aus der Steckdose, wenn Sie den Projektor über einen längeren Zeitraum nicht benutzen.
- Seite 7 (1) Die Software, die unabhängig von oder für Panasonic Corporation entwickelt wurde (2) Die Software ist Eigentum von Dritten und für die Panasonic Corporation lizenziert (3) Die Software, die unter der GNU LESSER GENERAÖ PUBLIC LICENSE Version2.1 (LGPL V2.1) lizenziert ist Für die als (3) kategorisierte Software ist die Lizenz ist in Übereinstimmung mit der öffentlichen GNU Lesser General Public...
-
Seite 8: Merkmale Des Projektors
Kurzanleitung Merkmale des Projektors Ausführliche Informationen finden Sie auf den Hoher Kontrast entsprechenden Seiten. 1. Einrichten des Projektors. ▶ Durch das einzigartige optische System (x Seite 24) wird ein hoher Kontrast von 12 000:1 erreicht. Funktion AUTOMATIK 2. Anschluss an andere Geräte. (x Seite 28) ▶... -
Seite 9: Inhaltsverzeichnis
Inhalt Inhalt Inhalt Bevor Sie den Projektor nutzen, lesen Sie bitte sorgfältig „Wichtige Hinweise zur Sicherheit!“ auf den Seite 2. Wichtige Hinweise zur Sicherheit .....2 Grundlegende Bedienfunktionen über die Fernbedienung ........... 39 Verwenden der Funktion AUTOMATIK ....39 Kapitel 1 Vorbereitung Verwendung der Taste KEYSTONE ..... - Seite 10 Inhalt Kapitel 5 Wartung Menü [SPRACHE] ............ 60 [SPRACHE] ............60 Anzeige von LAMP und Warning ......98 Menü [ANZEIGE OPTION] ........61 Wenn eine Anzeigelampe aufleuchtet ....98 [BILDSCHIRMMENÜ] ........... 61 Wartung/Austausch ..........99 [HDMI-SIGNALPEGEL] ........62 Vor der Durchführung der Wartung/des [CLOSED CAPTION EINSTELLUNG] ....
-
Seite 11: Kapitel 1 Vorbereitung
Vorbereitung Kapitel 1 Dieses Kapitel beschreibt die Dinge, die Sie wissen oder überprüfen müssen, bevor Sie den Projektor verwenden. DEUTSCH - 11... -
Seite 12: Hinweise Für Die Sicherheit
Kapitel 1 Vorbereitung - Hinweise für die Sicherheit Hinweise für die Sicherheit Sicherheitshinweise zum Transport f Tragen Sie den Projektor beim Transport an der Unterseite und vermeiden Sie übermäßige Vibrationen und Erschütterungen. Dies kann die inneren Teile beschädigen und zu Funktionsstörungen führen. f Transportieren Sie den Projektor nicht, wenn der anpassbare Fuß... -
Seite 13: Sicherheitshinweise Für Die Aufstellung Der Projektoren
Kapitel 1 Vorbereitung - Hinweise für die Sicherheit Innerhalb 40° Innerhalb 15° Innerhalb 15° Innerhalb 40° r Sicherheitshinweise für die Aufstellung der Projektoren f Falls Sie den Projektor nicht mit den einstellbaren Füßen auf einen Tisch bzw. den Boden stellen oder ihn an der Decke montieren möchten, verwenden Sie die drei Schraubenlöcher für die Deckenmontage (wie unten dargestellt), um den Projektor zu befestigen. -
Seite 14: Sicherheit
Verwenden Sie ein Kennwort, das nicht leicht zu erraten ist. f Ändern Sie Ihr Passwort regelmäßig. f Panasonic und dessen Partnerunternehmen befragen Kunden nie nach ihrem Passwort. Sollten Sie nach Ihrem Passwort gefragt werden, geben Sie es nicht heraus. -
Seite 15: Zubehör
Kontrollieren Sie, ob das nachstehend aufgeführte Zubehör vollständig vorhanden ist. Die Zahlen in Klammern < > geben die Anzahl der Zubehörteile an. Drahtlose Fernebedienungseinheit <1> CD-ROM <1> (N2QAYA000071) (N2QAYA000070) (TXFQB02WYKZ) PT-VW350 PT-VX420 Netzkabel Batterie AAA/R03 oder AAA/LR03 <2> (TXFSX02UXRZ) (für Fernbedienung) (TXFSX02UYAZ) Schnur <1>... -
Seite 16: Inhalt Der Mitgelieferten Cd-Rom
Kapitel 1 Vorbereitung - Hinweise für die Sicherheit Inhalt der mitgelieferten CD-ROM Die mitgelieferte CD-ROM enthält folgende Inhalte: Bedienungsanleitung-Funktionsanleitung Bedienungsanleitung-Multi Projector Monitoring & Control Software Bedienungsanleitung-Logo Transfer Software Dies ist eine Liste von Projektoren, die mit Liste der kompatiblen Anleitung / Liste (PDF) der Software auf der CD-ROM und deren Projektormodelle Einschränkungen kompatibel sind. -
Seite 17: Über Ihren Projektor
1 Ein/Aus-Taste <v/b> Führt die Trapezkorrektur aus. (x Seite 39) Zum Ein- und Ausschalten des Projektors. (x Seiten 34, 37) 11 Taste <P IN P> (Nur für PT-VW350) (v Stand-by /b Einschalten) Zur Bedienung der BILD IM BILD-Funktion. 2 Eingangsauswahltasten: <COMPUTER 1>, 12 Zahlen-Tasten <COMPUTER 2>, <HDMI>, <VIDEO>, <S-VIDEO>. -
Seite 18: Projektorgehäuse
Kapitel 1 Vorbereitung - Über Ihren Projektor Achtung f Lassen Sie die Fernbedienung nicht fallen. f Vermeiden Sie den Kontakt mit Flüssigkeiten. f Versuchen Sie nicht, die Fernbedienung zu verändern oder zu zerlegen. f Bitte beachten Sie folgende Beschreibunffgen auf der Rückseite der 1.Do not use old battery with new one. -
Seite 19: Bedienfeld Und Anzeigen
Kapitel 1 Vorbereitung - Über Ihren Projektor Achtung f Blockieren Sie nicht die Belüftungsöffnungen des Projektors (Einlass und Auslass). r Bedienfeld und Anzeigen 6 Taste <MENU> 1 Ein/Aus-Taste <v/b> Zeigt den MENÜ-Bildschirm an. (x Seite 46) Zum Ein- und Ausschalten des Projektors. (v Stand-by / b Einschalten) 7 Taste <ENTER>... -
Seite 20: Anschlüsse
Kapitel 1 Vorbereitung - Über Ihren Projektor r Anschlüsse 1 Anschluss <COMPUTER 1 IN> 7 Anschluss <AUDIO IN 3 (L/R)> Dies ist der Eingang für RGB- oder YC Dies ist der Eingang für Audio-Signale. Signale. Linker Eingang (L) und rechter Eingang (R) sind für den Anschluss <AUDIO IN 3>... -
Seite 21: Kapitel 1 Vorbereitung - Vorbereitung Der Fernbedienung
(ii) Kapitel 1 Vorbereitung - Vorbereitung der Fernbedienung Vorbereitung der Fernbedienung Einlegen und Entfernen der Batterien (ii) Abb. 1 Abb. 2 Öffnen Sie die Abdeckung. (Abb. 1) Legen Sie die Batterien ein und schließen Sie die Abdeckung (Legen Sie die „m“ Seite zuerst ein). (Abb. -
Seite 22: Kapitel 1 Vorbereitung - Aufsetzen Des Objektivdeckels
Kapitel 1 Vorbereitung - Aufsetzen des Objektivdeckels Aufsetzen des Objektivdeckels Setzen Sie den Objektivdeckel auf, wenn der Projektor transportiert oder nicht über einen längeren Zeitraum nicht gebraucht wird. Damit die Objektivabdeckung nicht verloren geht, befestigen Sie sie bitte gemäß dem folgenden Schritten mit dem mitgelieferten Band. -
Seite 23: Kapitel 2 Erste Schritte
Erste Schritte Kapitel 2 Dieses Kapitel beschreibt die Schritte, die Sie ausführen müssen, bevor Sie den Projektor verwenden können, wie die Einrichtung und die Anschlüsse. DEUTSCH - 23... -
Seite 24: Einstellungen
Kapitel 2 Erste Schritte - Einstellungen Einstellungen Installationsmodus Der Projektor kann auf vier verschiedene Weisen eingerichtet werden. Stellen Sie das Menü [PROJEKTOR EINST.] → [PROJEKTIONSARTEN] ( x Seite 69) abhängig vom Installationsort ein. Montage an der Decke und Vorwärtsprojektion Aufstellung auf einem Tisch/auf dem Fußboden und Projektion von hinten (Durchscheinende Projektionsfläche verwenden) Menüoption... -
Seite 25: Größe Der Projektionsfläche Und Reichweite
Achtung f Vor der Installation lesen Sie bitte „Hinweise für die Sicherheit“ ( x Seite 12). Projektionsentfernung Für PT-VW350 Alle unten aufgeführten Maße sind Schätzwerte und können geringfügig von den tatsächlichen Maßen abweichen. (Einheit: m) Projektions- Für das Bildformat 4:3 Für das Bildformat 16:9... -
Seite 26: Formeln Für Die Projektionsentfernungen
Die berechnete Entfernung kann einen gewissen Fehlerbereich enthalten. Wenn Sie den Projektionsabstand mit der Projektionsgröße SD (Einheit: Zoll) durch Ersetzen berechnen möchten, multiplizieren Sie bitte den SD-Wert mit 0,0254. Für PT-VW350 Für das Bildformat 4:3 Für das Bildformat 16:9 Für das Bildformat 16:10 Bildschirmhöhe (SH) -
Seite 27: Einstellung Der Einstellbaren Füße
Kapitel 2 Erste Schritte - Einstellungen Einstellung der einstellbaren Füße Heben Sie die Vorderseite des Projektors an, und drücken Sie auf die Fußsicherungen auf beiden Seiten des Projektors. Lösen Sie die Fußsicherungen zum Verriegeln der einstellbaren Füße und korrigieren Sie durch Drehen der einstellbaren Füße Bildneigung und Bildposition. -
Seite 28: Anschluss
Kapitel 2 Erste Schritte - Anschluss Anschluss Vor dem Anschließen f Lesen Sie vor dem Anschließen sorgfältig die Bedienungsanleitung für das externe Gerät, das angeschlossen werden soll. f Schalten Sie die Geräte vor dem Anschluss der Kabel aus. f Beachten Sie die folgenden Punkte, bevor Sie die Kabel anschließen. Nichtbeachtung kann zu Funktionsstörungen führen. - Berühren Sie beim Anschluss des Kabels an den Projektor oder an ein externes Gerät einen metallischen Gegenstand in Ihrer Nähe, um statische Aufladungen Ihres Körpers vor dem Berühren des Kabels zu entladen. - Seite 29 Kapitel 2 Erste Schritte - Anschluss <COMPUTER 2 IN/1 OUT> Anschluss-Pin-Belegungen und Signalnamen Stift-Nr. Signalnamen Stift-Nr. Signalnamen Außenansicht +5 V G/Y* — — DDC-Daten HD/SYNC DDC-Takt *1: Dieser Anschluss gilt nur für RGB-Signale als Eingang. <HDMI IN> Anschluss-Pin-Belegungen und Signalnamen Außenansicht Stift-Nr.
-
Seite 30: Anschlussbeispiel: Av-Geräte
Kapitel 2 Erste Schritte - Anschluss Anschlussbeispiel: AV-Geräte Für <HDMI IN>/<VIDEO IN>/<S-VIDEO IN>-Anschlüsse Videodeck (TBC integriert) Blu-ray-Player mit DVD-Player HDMI-Anschluss Achtung f Verwenden Sie immer eine der folgenden Optionen, wenn Sie einen Videorecorder anschließen. – Einen Videorecorder mit eingebauter Zeitkorrekturschaltung (TBC) –... -
Seite 31: Anschlussbeispiel: Audio
Kapitel 2 Erste Schritte - Anschluss Achtung f Bei Anschluss des Projektors an einen Computer oder ein externes Gerät, verwenden Sie das Netzkabel, das mit jedem Gerät mitgeliefert wurde und handelsübliche, abgeschirmte Kabel. Hinweis f Wenn Sie den Projektor mit dem Computer mit der Fortsetzungsfunktion verwenden (Letzte Einst.), müssen Sie eventuell die Fortsetzungsfunktion zurücksetzen, um den Projektor zu bedienen. -
Seite 32: Kapitel 3 Grundlegende Bedienung
Grundlegende Bedienung Kapitel 3 Dieses Kapitel beschreibt grundlegende Bedienungsvorgänge für den Anfang. 32 - DEUTSCH... -
Seite 33: Ein-/Ausschalten
Kapitel 3 Grundlegende Bedienung - Ein-/Ausschalten Ein-/Ausschalten Anschluss des Netzkabels Achten Sie darauf, dass das beiliegende Netzkabel sicher in das Projektorgehäuse eingesteckt ist, um zu verhindern, dass es herausfällt. Details zur Behandlung des Netzstromkabels finden Sie auf „Wichtige Hinweise zur Sicherheit“ ( x Seite 2). Befestigung Überprüfen Sie die Form der <AC IN>-Anschluss auf der Rückseite des Projektors und den Netzstromkabelstecker. -
Seite 34: Einschalten Des Projektors
Kapitel 3 Grundlegende Bedienung - Ein-/Ausschalten Anzeigenstatus Status Leuchtet Projektion erfolgt. Die Stromzufuhr ist eingeschaltet und die Lampe funktioniert nicht. Das Menü [PROJEKTOR Grün EINST.] x [ECO MANAGEMENT] x [AUTOMAT. LAMPENABSCHALTUNG] ist auf Blinkt [BEREITSCHAFT] eingestellt.* Die Lampe funktioniert. Der Projektor wird das Bild nach einer kurzen Zeit projizieren.* *1: Die Anzeige leuchtet in der folgenden Reihenfolge: 2,75 Sekunden (leuchtet) →... -
Seite 35: Werkseinstellung (Installationseinstellung)
Und setzen Sie ihn auf [HÖHE2], wenn der Projektor in einer Höhe zwischen 2 000 m (6 562') und 2 700 m (8 858') über Meereshöhe verwendet wird. Nur für PT-VW350. Drücken Sie qw, um die Einstellung zu ändern. -
Seite 36: Anfangseinstellung (Bereitschaftsmodus)
Kapitel 3 Grundlegende Bedienung - Ein-/Ausschalten Anfangseinstellung (Bereitschaftsmodus) Option Beschreibung Seite Stellen Sie die Betriebsart für den Standby ein. f Die Standardeinstellung ist [ECO], damit der Stromverbrauch während des Stand- by niedrig bleibt. f Setzen Sie die Einstellung auf [NORMAL], um die Netzwerkfunktion oder die [BEREITSCHAFTS serielle Kommunikationsfunktion im Stand-by-Modus zu verwenden. -
Seite 37: Ausschalten Des Projektors
Kapitel 3 Grundlegende Bedienung - Ein-/Ausschalten Wenn das Eingangssignal ein analoges RGB-Signal ist, drücken Sie die Taste <AUTO SETUP>. Passen Sie die Bildgröße mit dem Zoom-Ring an die Projektionsfläche an. Stellen Sie den Fokus mit dem Fokusring ein. Hinweis f Wenn der Projektor zum ersten Mal nach dem Kauf eingeschaltet wird und wenn das Menü [PROJEKTOR EINST.] → [AUSLIEFERUNGSZUSTAND] ausgeführt wird, wird der Bildschirm für die Grundeinstellungen nach dem Projektionsstart angezeigt. -
Seite 38: Projektion
Kapitel 3 Grundlegende Bedienung - Projektion Projektion Überprüfen Sie die Anschlüsse der Peripheriegeräte ( x Seite 28) und den Anschluss des Netzkabels ( x Seite 33) und schalten Sie die Stromversorgung ein ( x Seite 34), um den Projektor zu starten. Wählen Sie das Bild aus und stellen Sie den Status des Bildes ein. Auswahl des Eingangssignals Wählen Sie das Eingangssignal. -
Seite 39: Kapitel 3 Grundlegende Bedienung - Grundlegende Bedienfunktionen Über Die Fernbedienung
Kapitel 3 Grundlegende Bedienung - Grundlegende Bedienfunktionen über die Fernbedienung Grundlegende Bedienfunktionen über die Fernbedienung Verwenden der Funktion AUTOMATIK Die automatische Einstellfunktion kann verwendet werden, um die Auflösung, die Taktphase und die Bildposition einzustellen, wenn analoge RGB-Signale eingegeben werden, die aus Bitmap-Bildern bestehen, wie z. B. Computersignale. Die Bereitstellung von Bildern mit hellen weißen Rändern an den Kanten und kontrastreiche Schwarz-Weiß-Zeichen wird empfohlen, wenn sich das System im automatischen Einstellmodus befindet. -
Seite 40: Umschaltung Des Eingangssignals
Kapitel 3 Grundlegende Bedienung - Grundlegende Bedienfunktionen über die Fernbedienung Umschaltung des Eingangssignals Sie können die zu projizierenden Eingangssignale umschalten. Tasten Drücken Sie die Taste <COMPUTER 1>, <COMPUTER 2>, <HDMI>, <VIDEO>, oder <S-VIDEO> auf der Fernbedienung. f Dieser Vorgang kann auch mit der Taste <INPUT SELECT> auf dem Bedienfeld durchgeführt werden. <COMPUTER 1>... -
Seite 41: Verwendung Der Funktion Av Stummschaltung
Kapitel 3 Grundlegende Bedienung - Grundlegende Bedienfunktionen über die Fernbedienung Verwendung der Funktion AV STUMMSCHALTUNG Wenn der Projektor für eine bestimmte Zeitspanne, beispielsweise während einer Tagungspause, nicht verwendet wird, können Ton und Bild vorübergehend ausgeschaltet werden. Taste Drücken Sie die Taste <AV MUTE> auf der Fernbedienung. f Audio und Bild werden ausgeschaltet. -
Seite 42: Einstellung Der Lautstärke Der Lautsprecher
Kapitel 3 Grundlegende Bedienung - Grundlegende Bedienfunktionen über die Fernbedienung r Tastenfunktionen des Bildschirmschoners Bedienmenü Bedienung Einstellung Drücken Sie die Taste a. Die Anzeigeposition bewegt sich abwärts. Drücken Sie die Taste s. Die Anzeigeposition bewegt sich aufwärts. Drücken Sie die Taste q. Die Anzeigeposition bewegt sich nach rechts. -
Seite 43: Verwendung Der Funktion P In P
Kapitel 3 Grundlegende Bedienung - Grundlegende Bedienfunktionen über die Fernbedienung Verwendung der Funktion P IN P (Nur für PT-VW350) Zwei Bilder können gleichzeitig in Form des Projektions-Modus projiziert werden (ein kleines Bild im Haupt-Bildschirm [BILD IM BILD]/ein kleines Bild nebeneinander mit dem Hauptbildschirm [SEITE AN SEITE]). - Seite 44 Kapitel 3 Grundlegende Bedienung - Grundlegende Bedienfunktionen über die Fernbedienung Achtung f Da die ID-Nummer auf der Fernbedienung ohne Projektor eingestellt werden kann, drücken Sie die Taste <ID SET> auf der Fernbedienung nicht unbedacht. Wenn die Taste <ID SET> gedrückt wird und keine Nummerntaste (<1> - <6>) innerhalb von fünf Sekunden gedrückt wird, dann kehrt die ID-Nummer auf ihren ursprünglichen Wert, bevor die Taste <ID SET>...
-
Seite 45: Kapitel 4 Einstellungen
Einstellungen Kapitel 4 Dieses Kapitel beschreibt die Einstellungen und Anpassungen, die Sie mit dem Bildschirm- Menü durchführen können. DEUTSCH - 45... -
Seite 46: Menü-Navigation
Kapitel 4 Einstellungen - Menü-Navigation Menü-Navigation Über das Bildschirmmenü (Menü) können verschiedene Einstellungen und Anpassungen des Projektors durchgeführt werden. Navigieren im Menü Bedienungsverfahren Taste Drücken Sie die Taste <MENU> auf der Fernbedienung oder dem Bedienfeld. f Der Hauptmenü-Bildschirm wird angezeigt. Drücken Sie as, um ein Element aus dem Hauptmenü... -
Seite 47: Einstellungswerte Auf Die Standardeinstellungen Zurücksetzen
Kapitel 4 Einstellungen - Menü-Navigation Hinweis f Wenn Sie auf <MENU> oder <RETURN> drücken, während der Menübildschirm angezeigt wird, kehren Sie zum vorherigen Menü zurück. f Einige Optionen können für bestimmte Signalformate, die am Projektor anliegen, nicht eingestellt oder verwendet werden. Die Menü-Optionen, die nicht eingestellt oder verwendet werden können, werden mit grauen Zeichen angezeigt und können nicht ausgewählt werden. -
Seite 48: Untermenü
[ANZEIGE OPTION] Untermenü-Option Fabrikeinstellungen Seite [BILDSCHIRMMENÜ] [HDMI-SIGNALPEGEL] [AUTO] [CLOSED CAPTION EINSTELLUNG] [BILD-EINSTELLUNGEN]* [EINSCHALT LOGO] [STANDARD LOGO] [AUTOMATIK MODUS] [AUTO] [SIGNALSUCHE] [EIN] [HINTERGRUND] [BLAU] [BREITBILD MODUS] [SXGA ART] [VORFÜHRUNGSTIMER] [BILD IM BILD]* [WEITERE FUNKTIONEN] *1 Nur für PT-VW350. 48 - DEUTSCH... - Seite 49 Kapitel 4 Einstellungen - Menü-Navigation [PROJEKTOR EINST.] Untermenü-Option Fabrikeinstellungen Seite [STATUS] [COMPUTER2 AUSWAHL] [COMPUTER2 IN] [PROJEKTOR ID] [ALLE] [START MODUS] [LETZTE EINST.] [PROJEKTIONSARTEN] [FRONT/TISCH] [HÖHENLAGE MODUS] [AUS] [LAMPENLEISTUNG] [NORMAL] [ECO MANAGEMENT] [EMULATION] [STANDARD] [FUNKTIONSTASTEN MENÜ] [AUDIO EINSTELLUNG] [TESTBILD] [ZÄHLUHR FILTER] [AUSLIEFERUNGSZUSTAND] [SICHERHEIT] Untermenü-Option...
-
Seite 50: [Bildauswahl]
Kapitel 4 Einstellungen - Menü [BILD] Menü [BILD] Wählen Sie auf dem Menü-Bildschirm [BILD] aus dem Hauptmenü, und wählen Sie eine Option aus dem Untermenü. Für die Funktionsweise des Menü-Bildschirms, siehe unter „Navigieren im Menü“ (x Seite 46). Nachdem Sie die Option gewählt haben, bestätigen Sie sie mit den Tasten asqw. [BILDAUSWAHL] Der Benutzer kann den gewünschten Bildmodus für die Bildquelle und die Umgebung, in der der Projektor verwendet wird, auswählen. -
Seite 51: [Helligkeit]
Kapitel 4 Einstellungen - Menü [BILD] [HELLIGKEIT] Sie können den dunklen (schwarzen) Teil des projizierten Bildes einstellen. Drücken Sie as, um [HELLIGKEIT] auszuwählen. Drücken Sie qw oder die Taste <ENTER>. f Der [HELLIGKEIT]-Bildschirm zur individuellen Anpassung wird angezeigt. Drücken Sie qw, um den Pegel einzustellen. Bedienung Einstellung Einstellbereich... -
Seite 52: [Farbton]
Kapitel 4 Einstellungen - Menü [BILD] [FARBTON] Sie können den Farbton ändern, wenn die weißen Bereiche des Bildes bläulich oder rötlich erscheinen. Drücken Sie as, um [FARBTON] auszuwählen. Drücken Sie qw oder die Taste <ENTER>. f Der [FARBTON] -Bildschirm zur individuellen Anpassung wird angezeigt. Drücken Sie qw, um die Option zu wechseln. -
Seite 53: [Digital Cinema Reality]
Kapitel 4 Einstellungen - Menü [BILD] Drücken Sie qw, um die Option zu wechseln. f Die Option ändert sich mit jeder Betätigung der Taste. Aktiviert automatische Korrektur von [DAYLIGHT VIEW]. Die Helligkeit des Raumes wird durch den [AUTO] Luminanzsensor erkannt und die Lebhaftigkeit des Bilds wird automatisch korrigiert. [EIN] Aktiviert [DAYLIGHT VIEW]. -
Seite 54: [Rgb/Yc B C R ]
Kapitel 4 Einstellungen - Menü [BILD] [RGB/YP ]/[RGB/YC Setzen Sie es normalerweise auf [AUTO]. Wenn Bilder nicht korrekt angezeigt werden, wenn diese Einstellung auf [AUTO] eingestellt ist, dann setzen Sie es, in Übereinstimmung mit dem Eingangssignal, entweder auf [RGB], [YC ] oder [YP Drücken Sie as, um [RGB/YP ] oder [RGB/YC... -
Seite 55: [Auto. Trapez Korrektur]
Kapitel 4 Einstellungen - Menü [POSITION] Menü [POSITION] Wählen Sie auf dem Menü-Bildschirm [POSITION] aus dem Hauptmenü, und wählen Sie eine Option aus dem Untermenü. Für die Funktionsweise des Menü-Bildschirms, siehe unter „Navigieren im Menü“ (x Seite 46). f Nachdem Sie die Option gewählt haben, bestätigen Sie sie mit den Tasten asqw. [AUTO. - Seite 56 Kapitel 4 Einstellungen - Menü [POSITION] Drücken Sie as, um [TRAPEZ] auszuwählen. Drücken Sie die Taste <ENTER>. f Der [TRAPEZ]-Bildschirm zur individuellen Anpassung wird angezeigt. Drücken Sie asqw, um das Element anzupassen. Elemente Bedienung Einstellung Einstellbereich Stellt die Trapezkorrektur Drücken Sie die Taste w. rechts ein.
-
Seite 57: [Shift]
Kapitel 4 Einstellungen - Menü [POSITION] [SHIFT] (Nur für Computer-Signaleingang) Bewegen Sie die Bildposition vertikal oder horizontal, wenn das projizierte Bild auf der Projektionsfläche verschoben ist, auch wenn die relative Position des Projektors und der Projektionsfläche richtig eingestellt ist. Drücken Sie as, um [SHIFT] auszuwählen. Drücken Sie die Taste <ENTER>. -
Seite 58: [Bildgröße Anpassen]
*1 Nur für Video (NTSC) und 480i (YC )-Signale *2 Standardsignale sind Eingangssignale mit einem Seitenverhältnis von 4:3 oder 5:4. *3 Breitbildsignale sind Eingangssignale mit einem Seitenverhältnis von 16:10, 16:9 oder 15:9. *4 [BILD-EINSTELLUNGEN] ist nur für PT-VW350 verfügbar. 58 - DEUTSCH... -
Seite 59: [Bildsperre]
Kapitel 4 Einstellungen - Menü [POSITION] Hinweis f Die Bildgröße wird möglicherweise falsch angezeigt, wenn [AUTO] gewählt wurde. Wechseln Sie bitte entsprechend dem Eingangssignal zu [NORMAL] oder [BREITBILD]. f Einige Größen-Modi stehen nicht für bestimmte Arten von Eingangssignalen zur Verfügung. f Wenn ein Seitenverhältnis, das sich von dem Seitenverhältnis der ausgewählten Eingangssignale unterscheidet, ausgewählt wurde, werden die Bilder anders als die Originalbilder wiedergegeben. -
Seite 60: Menü [Sprache]
Kapitel 4 Einstellungen - Menü [SPRACHE] Menü [SPRACHE] Wählen Sie auf dem Menü-Bildschirm [SPRACHE] aus dem Hauptmenü, und wählen Sie eine Option aus dem Untermenü. Für die Funktionsweise des Menü-Bildschirms, siehe unter „Navigieren im Menü“ (x Seite 46). f Drücken Sie as, um die Sprache auszuwählen, und drücken Sie die Taste <ENTER>, um sie zu bestätigen. [SPRACHE] Sie können die Sprache des Bildschirm-Menüs festlegen. -
Seite 61: [Bildschirmmenü]
Kapitel 4 Einstellungen - Menü [ANZEIGE OPTION] Menü [ANZEIGE OPTION] Wählen Sie auf dem Menü-Bildschirm [ANZEIGE OPTION] aus dem Hauptmenü, und wählen Sie eine Option aus dem Untermenü. Für die Funktionsweise des Menü-Bildschirms, siehe unter „Navigieren im Menü“ (x Seite 46). f Nachdem Sie die Option gewählt haben, bestätigen Sie sie mit den Tasten asqw. -
Seite 62: [Hdmi-Signalpegel]
Kapitel 4 Einstellungen - Menü [ANZEIGE OPTION] Drücken Sie as, um [WARNHINWEIS] auszuwählen. Drücken Sie qw, um die Option zu wechseln. f Die Option ändert sich mit jeder Betätigung der Taste. [AUS] Die Warnmeldung wird ausgeblendet. [EIN] Die Warnmeldung wird angezeigt. [HDMI-SIGNALPEGEL] Wechselt die Einstellung, wenn das externe Gerät an den <HDMI IN>-Anschluss des Projektors angeschlossen ist und das Bild nicht richtig projiziert wird. -
Seite 63: [Bild-Einstellungen]
Drücken Sie as, um [EINSCHALT LOGO] auszuwählen. Drücken Sie qw, um die Option zu wechseln. f Die Option ändert sich mit jeder Betätigung der Taste. [STANDARD LOGO] Zeigt das Panasonic Logo an. [LOGO BENUTZER] Zeigt das Bild an, das durch den Benutzer registriert wurde. [AUS] Deaktiviert die Anzeige des Einschalt-Logos. -
Seite 64: [Automatik Modus]
Die gesamte Projektionsfläche wird blau angezeigt. [SCHWARZ] Die gesamte Projektionsfläche wird schwarz angezeigt. [STANDARD LOGO] Zeigt das Panasonic Logo an. [LOGO BENUTZER] Zeigt das Bild an, das durch den Benutzer registriert wurde. Hinweis f Um das Bild für [LOGO BENUTZER] zu erstellen/registrieren, verwenden Sie die „Logo Transfer Software“, die auf der mitgelieferten CD-ROM enthalten ist. -
Seite 65: [Vorführungstimer]
Kapitel 4 Einstellungen - Menü [ANZEIGE OPTION] [VORFÜHRUNGSTIMER] Stellen Sie die Präsentationstimer-Funktion ein und bedienen Sie sie. Drücken Sie as, um [VORFÜHRUNGSTIMER] auszuwählen. Drücken Sie die Taste <ENTER>. f Der Bildschirm für [VORFÜHRUNGSTIMER] wird angezeigt. [MODUS] Die verstrichene Zeit wechselt zwischen [VORWÄRTSZÄHLER] und [RÜCKWÄRTSZÄHLER]. [TIMER] Stellt die Endzeit des Timers ein, wenn der [RÜCKWÄRTSZÄHLER] ausgewählt wurde. -
Seite 66: [Bild Im Bild]
Drücken Sie as, um [BEENDEN] auszuwählen. Drücken Sie die Taste <ENTER>. [BILD IM BILD] (Nur für PT-VW350) Platziert ein separates, kleines Bildfenster im Hauptbildschirm, um zwei Bilder gleichzeitig zu projizieren. Drücken Sie as, um [BILD IM BILD] auszuwählen. Drücken Sie die Taste <ENTER>. - Seite 67 Kapitel 4 Einstellungen - Menü [ANZEIGE OPTION] Drücken Sie as, um ein Element auszuwählen. [AUTOMATIK] Weitere Informationen hierzu finden Sie unter „Verwenden der Funktion AUTOMATIK“ (x Seite 39). Das projizierte Bild und die Tonwiedergabe werden vorübergehend angehalten, unabhängig von der [STANDBILD] Wiedergabe der externen Geräte.
-
Seite 68: Menü [Projektor Einst.]
*2 Die Modellnr. der optionalen Lampeneinheit kann ohne vorherige Ankündigung geändert werden. Hinweis f Wenn Sie eine Lampeneinheit in den Projektor einsetzen, die in einem anderen Projektor-Modell (PT-VW350, PT-VX420) verwendet wird, oder wenn die im Projektor verwendete Lampeneinheit in ein anderes Projektor-Modell eingesetzt wird, können die Anzeigen für [LAUFZEIT], die unter [STATUS] angezeigt werden, von der tatsächlichen Zeit abweichen. -
Seite 69: [Projektor Id]
Kapitel 4 Einstellungen - Menü [PROJEKTOR EINST.] [PROJEKTOR ID] Der Projektor verfügt über eine ID-Nummer-Einstellungsfunktion, die verwendet wird, wenn mehrere Projektoren nebeneinander verwendet werden, um die gleichzeitige Steuerung oder individuelle Steuerung über eine einzige Fernbedienung aktivieren zu können. Drücken Sie as, um [PROJEKTOR ID] auszuwählen. Drücken Sie die Taste <ENTER>. -
Seite 70: [Lampenleistung]
Kapitel 4 Einstellungen - Menü [PROJEKTOR EINST.] [AUS] Achten Sie bei der Verwendung des Projektors in einer Höhe von unter 1 400 m (4 593'). [HÖHE1] Bei der Verwendung des Projektors in einer Höhe zwischen 1 400 m (4 593') und 2 000 m (6 562'). [HÖHE2] Bei der Verwendung des Projektors in einer Höhe zwischen 2 000 m (6 562') und 2 700 m (8 858'). -
Seite 71: Einstellung Von [Timer]
[PROJEKTOR EINST.] → [AUSLIEFERUNGSZUSTAND] ausgeführt wird ( x Seite 75). [EMULATION] Wenn Sie den Projektor an einen Computer über den <SERIAL IN>, setzen Verwendung der Steuerbefehle auf einem zuvor gekauften Panasonic Projektor. So kann die Steuerungssoftware eines vorhandenen Panasonic-Projektors geerbt und verwendet werden. Drücken Sie as, um [EMULATION] auszuwählen. -
Seite 72: [Funktionstasten Menü]
Kapitel 4 Einstellungen - Menü [PROJEKTOR EINST.] Drücken Sie die Taste <ENTER>. f Der Bildschirm für [EMULATION] wird angezeigt. Drücken Sie as, um ein Element auszuwählen. VW350-Serie, VX420-Serie, VZ575N-Serie, VW535N-Serie, VX605N-Serie, EZ580-Serie, EW640-Serie, [DEFAULT] EX610-Serie, EW540-Serie, EZ770-Serie, EW730-Serie, EX800-Serie, VW345N-Serie, VX415N-Serie, VW340Z, VX410Z, VX42Z, RZ475-Serie, RZ470-Serie, RW430-Serie, RZ370-Serie, RW330-Serie [D3500] D3500-Serie... -
Seite 73: Einstellen Des Audio-Ausgangs Im Bereitschafts-Modus
Kapitel 4 Einstellungen - Menü [PROJEKTOR EINST.] Einstellen der Stumm Drücken Sie as, um [AUDIO EINSTELLUNG] auszuwählen. Drücken Sie die Taste <ENTER>. f Der Bildschirm für [AUDIO EINSTELLUNG] wird angezeigt. Drücken Sie as, um die [STUMM] auszuwählen. Drücken Sie qw, um die Option zu wechseln. [AUS] Audio-Ausgabe. -
Seite 74: [Testbild]
Kapitel 4 Einstellungen - Menü [PROJEKTOR EINST.] Drücken Sie as, um die [MIKRO] auszuwählen. Drücken Sie qw, um die Elemente wechseln. f Die Option ändert sich mit jeder Betätigung der Taste. [AUS] MIKRO ist deaktiviert. [EIN] Der Ausgang <AUDIO IN 2> wechselt zu MIKRO-Eingang. Drücken Sie as, um die [MIKRO-LAUTST.] auszuwählen. -
Seite 75: [Auslieferungszustand]
Kapitel 4 Einstellungen - Menü [PROJEKTOR EINST.] [RESET ZÄHLUHR FILTER] Drücken Sie as, um [RESET ZÄHLUHR FILTER] auszuwählen. Drücken Sie die Taste <ENTER>. Der Bildschirm für [RESET ZÄHLUHR FILTER] wird angezeigt. Drücken Sie qw, um [JA] und dann die Taste <ENTER> zu drücken. [AUSLIEFERUNGSZUSTAND] Setzt verschiedenen Einstellungen wieder auf die werksseitigen Einstellungen zurück. -
Seite 76: Menü [Sicherheit]
Kapitel 4 Einstellungen - Menü [SICHERHEIT] Menü [SICHERHEIT] Wählen Sie auf dem Menü-Bildschirm [SICHERHEIT] aus dem Hauptmenü, und wählen Sie eine Option aus dem Untermenü. Für die Funktionsweise des Menü-Bildschirms, siehe unter „Navigieren im Menü“ (x Seite 46). f Wenn der Projektor zum ersten Mal verwendet wird Anfängliches Passwort: Drücken Sie awsqawsq Reihe nach und drücken Sie die <ENTER>-Taste. -
Seite 77: [Textausgabe]
Kapitel 4 Einstellungen - Menü [SICHERHEIT] Hinweis f Das eingegebene Passwort wird auf dem Bildschirm mit der Markierung „ “ angezeigt. f Eine Fehlermeldung wird auf dem Bildschirm angezeigte, wenn das eingegebene Passwort falsch ist. Geben Sie das richtige Passwort ein. f Wenn für das Sicherheitskennwort Ziffern verwendet wurden, muss das Sicherheitskennwort beim Verlust der Fernbedienung neu initialisiert werden. -
Seite 78: [Bedienelement Einst.]
Kapitel 4 Einstellungen - Menü [SICHERHEIT] Achtung f Das Anfangspasswort zum Zeitpunkt des Kaufes oder nach dem Initialisieren von [AUSLIEFERUNGSZUSTAND] lautet „AAAA“. f Ändern Sie das Passwort, das möglichst schwer zu erraten ist, in regelmäßigen Abständen. [BEDIENELEMENT EINST.] Sie können damit die Tastenbedienung auf dem Bedienfeld und der Fernbedienung aktivieren bzw. deaktivieren. Drücken Sie as, um [BEDIENELEMENT EINST.] auszuwählen. -
Seite 79: Menü [Netzwerk]
Kapitel 4 Einstellungen - Menü [NETZWERK] Menü [NETZWERK] Auf dem Menü-Bildschirm, wählen Sie [NETZWERK] aus dem Hauptmenü, und wählen Sie einen Artikel aus dem Untermenü. Für die Funktionsweise des Menü-Bildschirms, siehe unter „Navigieren im Menü“ (x Seite 46). f Nachdem Sie die Option gewählt haben, bestätigen Sie sie mit den Tasten asqw. [KABEL-NETZWERK] Sie können die detaillierten Einstellungen für das Kabel-LAN-Netzwerk konfigurieren. -
Seite 80: Kapitel 4 Einstellungen - Menü [Netzwerk]
Kapitel 4 Einstellungen - Menü [NETZWERK] [NAMEN ÄNDERN] Sie können den Namen des Projektors, zum Beispiel wenn Sie den DHCP-Server nutzen, ändern. Drücken Sie as, um [NAMEN ÄNDERN] auszuwählen. Drücken Sie die Taste <ENTER>. f Der Bildschirm [NAMEN ÄNDERN] wird angezeigt. Drücken Sie über die Tasten asqw die Buchstaben aus und drücken Sie auf <ENTER>, um die Projektorbezeichnung einzugeben. -
Seite 81: [Status]
Kapitel 4 Einstellungen - Menü [NETZWERK] [STATUS] Zeigt den aktuellen Status des Netzwerks an. Drücken Sie as, um [STATUS] auszuwählen. Drücken Sie die Taste <ENTER>. f Der Bildschirm für [STATUS] wird angezeigt. [DHCP] Zeigt den Nutzungsstatus des DHCP-Servers an. [IP ADRESSE] Zeigt die IP-Adresse an. -
Seite 82: Verbindet Mit Lan-Kabel-Netzwerk
Kapitel 4 Einstellungen - Menü [NETZWERK] Verbindet mit LAN-Kabel-Netzwerk Beispiel einer normalen Netzwerkverbindung Computer Projektor Netzwerkkabel (gerade) Netzwerkkabel (gerade) Achtung f Wenn ein Netzwerkkabel direkt an den Projektor angeschlossen wird, darf die Netzwerkverbindung nicht im Freien hergestellt werden. Hinweis f Es ist ein Netzwerkkabel erforderlich, um die Netzwerkfunktion nutzen zu können. f Benutzen Sie ein LAN-Kabel (STP-Kabel), das mit der Kategorie 5 oder höher kompatibel ist. -
Seite 83: Zugriff Über Einen Webbrowser
Geben Sie die IP-Adresse des Projektors in das URL-Eingabefeld des Webbrowsers ein. Geben Sie Ihren „User name“ und das „Password“ ein. f Die werkseitige Standardeinstellung des Benutzernamens lautet user1 (Benutzerrechte)/admin1 (Administratorrechte) und das Passwort lautet panasonic (Kleinschreibung). Klicken Sie auf [OK]. f Die Seite [Projector status] wird angezeigt. -
Seite 84: Beschreibung Aller Optionen
Kapitel 4 Einstellungen - Menü [NETZWERK] Verfügbare Funktionen nach Konto Mit Administratorrechten können alle Funktionen verwendet werden. Mit Benutzerrechten sind die verfügbaren Funktionen eingeschränkt. Wählen Sie das Konto entsprechend dem Nutzungszweck aus. Option Funktion Administratorrechte Benutzerrechte Seite [Projector status] [Status] Fehlerinformationsseite [Network status] [Basic control]... - Seite 85 Kapitel 4 Einstellungen - Menü [NETZWERK] Seite für die [Projector status] Klicken Sie [Status] → [Projector status]. Zeigt den Status des Projektors für die folgenden Elemente an. 1 [PROJECTOR TYPE] 10 [INPUT] Zeigt den Projektortyp an. Zeigt den Status des ausgewählten Eingangs an. 2 [PROJECTOR NAME] 11 [INTAKE AIR TEMPERATURE] Zeigt den Namen des Projektors an.
-
Seite 86: Seite Für Die [Network Status]
Kapitel 4 Einstellungen - Menü [NETZWERK] Fehlerinformationsseite Wenn [Error (Detail)] oder [Warning (Detail)] in der Eigendiagnose-Anzeige des Bildschirms für den [Projector status] angezeigt wird, klicken Sie darauf, um die Fehler/Warnungs-Details anzuzeigen. f Der Projektor kann in den Bereitschafts-Modus gehen, um den Projektor in Abhängigkeit vom Fehlerinhalt zu schützen. 1 Ergebnisanzeige der Eigendiagnose [FAILED]: Zeigt an, dass ein Problem aufgetreten ist. -
Seite 87: Seite Für Die [Basic Control]
Kapitel 4 Einstellungen - Menü [NETZWERK] Seite für die [Basic control] Klicken Sie auf [Projector control] → [Basic control]. 1 [INPUT] 4 [AV MUTE] Schaltet das Eingangssignal um. Schaltet zwischen aktivierter/deaktivierter Stummschaltung um. 2 [VOLUME] Zum Anpassen der Lautstärke. 5 [POWER] Schaltet die Stromzufuhr ein/aus. -
Seite 88: Seite Für Die [Network Config]
Kapitel 4 Einstellungen - Menü [NETZWERK] Seite für die [Network config] Klicken Sie [Detailed set up] → [Network config]. Klicken Sie auf [Network Config]. f Der Bildschirm für [CAUTION!] wird angezeigt. Wählen Sie das zu ändernde Element und klicken Sie auf [Next]. f Die aktuelle Einstellung wird angezeigt. -
Seite 89: Seite Für Die [Ping-Test]
Kapitel 4 Einstellungen - Menü [NETZWERK] Seite für die [Ping-Test] Auf dieser Seite können Sie überprüfen, ob das Netzwerk mit dem E-Mail-Server, POP-Server, DNS-Server usw. verbunden ist. Klicken Sie auf [Detailed set up] → [Ping test]. 1 [Input IP address] 3 Beispiel der Anzeige, wenn die Verbindung erfolgreich Geben Sie die IP-Adresse des Servers ein, der getestet werden soll. -
Seite 90: Seite Für Die [Authentication Set Up]
Kapitel 4 Einstellungen - Menü [NETZWERK] 7 [E-MAIL ADDRESS 1]/[E-MAIL ADDRESS 2] [LAMP RUNTIME]: Geben Sie die E-Mail-Adresse ein, an die die Meldung Eine E-Mail-Nachricht wird gesendet, wenn die gesendet werden soll. Lassen Sie [E-MAIL-ADDRESSE verbleibende Lampennutzungsdauer, den im rechten Feld 2] leer, wenn zwei E-Mail-Adressen nicht benötigt eingestellten Wert erreicht hat. -
Seite 91: Inhalt Der Versendeten E-Mails
Kapitel 4 Einstellungen - Menü [NETZWERK] Inhalt der versendeten E-Mails Beispiel für eine gesendete E-Mail, wenn E-Mail eingestellt ist Wenn die E-Mail-Einrichtung abgeschlossen wurde, werden E-Mails mit folgendem Inhalt versendet. === Panasonic projector report(CONFIGURE) === Projector Type PT-VW350 Serial No... -
Seite 92: Seite Für Die [Port Set Up]
Kapitel 4 Einstellungen - Menü [NETZWERK] Beispiel einer E-Mail, wenn ein Fehler aufgetreten ist Wenn ein Fehler auftritt, wird folgende E-Mail versendet. === Panasonic projector report(ERROR) === Projector Type PT-VW350 Serial No : 000000000 ----- check system ----- INTAKE AIR TEMPERATURE... - Seite 93 Kapitel 4 Einstellungen - Menü [NETZWERK] Seite für die [ECO management set up] Sie können Einstellungen der Funktion ECO MANAGEMENT des Projektors vornehmen. Klicken Sie auf [Detailed set up] → [ECO management set up]. 1 [LAMP POWER] 5 [AV MUTE DETECTION] Auswahl der Einstellung [LAMPENLEISTUNG].
-
Seite 94: [Change Password] (Für Benutzerrechte)
Kapitel 4 Einstellungen - Menü [NETZWERK] [Administrator]-Konto 1 [Account : Administrator] 5 [New] [Password] Zeigt das zu ändernde Konto an. Geben Sie das gewünschte neue Passwort ein. (bis zu 16 Zeichen in einem Byte) 2 [Current] [User name] Geben Sie den Benutzernamen vor der Änderung ein. 6 [New] [Password (Retype)] Geben Sie das gewünschte neue Passwort erneut ein. -
Seite 95: Steuerseite
Kapitel 4 Einstellungen - Menü [NETZWERK] 1 [Old Password] 3 [Retype] Geben Sie das aktuelle Passwort ein. Geben Sie das gewünschte neue Passwort erneut ein. 2 [New Password] 4 [OK] Geben Sie das gewünschte neue Passwort ein. (bis zu Bestätigung für die Änderung des Passwortes. 16 Zeichen in einem Byte) Hinweis f Um das Konto des Administrators zu ändern, müssen Sie [User name] und [Password] in [Current] eingeben. - Seite 96 Kapitel 4 Einstellungen - Menü [NETZWERK] 1 [Control System] 4 Netzwerk-Status Legt die erforderlichen Informationen für die Zeigt die Einstellungen des Kabel-Netzwerks an. [DHCP] Kommunikation mit der Fernbedienung fest, die mit dem Projektor verbunden ist. Zeigt die aktuellen Einstellungen an. [IpAdresse] 2 [User Password] Zeigt die aktuellen Einstellungen an.
-
Seite 97: Kapitel 5 Wartung
Wartung Kapitel 5 Dieses Kapitel beschreibt Prüfungsverfahren bei Problemen, der Wartung und dem Austausch der Einheiten. DEUTSCH - 97... -
Seite 98: Anzeige Von Lamp Und Warning
Kapitel 5 Wartung - Anzeige von LAMP und Warning Anzeige von LAMP und Warning Wenn eine Anzeigelampe aufleuchtet Wenn ein Problem innerhalb des Projektors auftreten sollte, werden Sie durch die Lampenanzeige <LAMP> und die Warnanzeige <WARNING> durch Leuchten oder Blinken informiert. Überprüfen Sie den Status der Anzeigen und beheben Sie die angezeigten Probleme wie folgt. -
Seite 99: Wartung/Austausch
Kapitel 5 Wartung - Wartung/Austausch Wartung/Austausch Vor der Durchführung der Wartung/des Austauschs f Wenn Sie Teile warten oder ersetzen, achten sie darauf, dass die Stromzufuhr ausgeschaltet ist, und ziehen Sie den Netzstecker aus der Steckdose. ( x Seiten 33, 37) f Stellen Sie sicher, dass Sie die Vorgehensweise aus dem Punkt „Ausschalten des Projektors“... -
Seite 100: Kapitel 5 Wartung - Wartung/Austausch
Kapitel 5 Wartung - Wartung/Austausch Befestigung der Luftfiltereinheit Lasche Setzen Sie die neue Filter-Komponente in den Projektor ein. f Halten Sie die Luftfiltereinheit so, dass die Lasche sich wie in der Abbildung auf der linken Seite befindet. Setzen Sie wie gezeigt die rechte Seite zuerst ein und drücken Sie die Laschenseite, bis ein Klicken ertönt. f Drücken Sie bei der Installation auf die Lasche der Luftfiltereinheit und nicht auf den gefalteten Filter. -
Seite 101: Ersetzungsfrist Der Lampeneinheit
Die Lampe enthält Quecksilber. Wenden Sie sich zur korrekten Entsorgung gebrauchter Lampeneinheiten an Ihre örtliche Verwaltung oder Ihren Händler. Achtung f Panasonic übernimmt keine Verantwortung für mögliche Schäden oder Funktionsstörungen des Produktes, die durch die Verwendung von Lampeneinheiten entstehen, die nicht durch Panasonic hergestellt wurden. Verwenden Sie nur spezifizierte Lampen. Hinweis f Die Modell-Nummern von optionalem Zubehör können ohne vorherige Ankündigung geändert werden. - Seite 102 Kapitel 5 Wartung - Wartung/Austausch Schraube für die Lampenabdeckung Lampeneinheit- sabdeckung Schraube für die Halterung Lampenabdeckung Schalten Sie den Projektor entsprechend der Anleitung unter „Ausschalten des Projektors“ aus. (x Seite 37) Ziehen Sie den Netzstecker aus der Netzsteckdose. f Warten Sie mindestens 1 Stunde und stellen Sie sicher, dass die Lampeneinheit und ihre Umgebung kühl sind. Verwenden Sie einem Kreuzschlitz-Schraubendreher, um die Befestigungsschraube der Lampenabdeckung (×1) zu lösen, bis sie sich frei dreht, und entfernen Sie dann die Lampenabdeckung.
-
Seite 103: Fehlerbehebung
Kapitel 5 Wartung - Fehlerbehebung Fehlerbehebung Überprüfen Sie folgende Punkte. Ausführliche Informationen finden Sie auf den entsprechenden Seiten. Problem Ursache Referenzseite f Das Netzkabel ist möglicherweise nicht richtig angeschlossen. — f An der Netzsteckdose liegt keine Spannung an. — Das Gerät schaltet sich f Der Schutzschalter wurde ausgelöst. -
Seite 104: Kapitel 6 Anhang
Anhang Kapitel 6 Diese Kapitel beschreibt Spezifikationen und den Kundendienst für den Projektor. 104 - DEUTSCH... -
Seite 105: Technische Informationen
INST ? Eingangsauswahlliste Abfrage des NAME ? xxxxx Gibt den Namen aus, der unter [NAMEN ÄNDERN] von [NETZWERK] Projektornamens Abfrage des INF1 ? Panasonic Gibt den Herstellernamen aus. Herstellernamens Abfrage der VW350 INF2 ? Gibt den Modellnamen aus. Modellbezeichnung VX420... -
Seite 106: Steuerbefehle Via Lan
„xxxxxx:yyyyy:zzzzzzzz“ xxxxxx: Administratorrechte-Benutzername für WEB-STEUERUNG (Standardbenutzername ist „admin1“) yyyyy: Passwort vom oben genanntem Administratorrechte-Benutzer (Standardpasswort ist „panasonic“) zzzzzzzz: 8-Byte Zufallszahl, die in Schritt 2 erhalten wurde Befehl-Übertragungsverfahren Führen Sie die Übertragung aus, indem Sie das folgende Befehlsformat benutzen. -
Seite 107: Empfangene Daten
Kapitel 6 Anhang - Technische Informationen Wenn in WEB-Steuerung kein Passwort für Administratorrechte eingestellt ist (kein Sicherheitsmodus) Verbindungsmethode Suchen Sie die IP-Adresse und Port-Nummer (Ausgangswert = 1 024) des Projektors und fordern Sie die Verbindung zum Projektor an. f Entnehmen Sie die IP-Adresse dem Menü-Bildschirm des Projektors und die Port-Nummer der WEB-Steuerseite. IP-Adresse: Abzufragen im HAUPTMENÜ... -
Seite 108: Serieller Anschluss
Kapitel 6 Anhang - Technische Informationen Serieller Anschluss Der serielle Anschluss im Buchsenbereich des Projektors entspricht der Schnittstellenspezifikation RS-232C. Damit kann der Projektor über einen Computer, der mit diesem Anschluss verbunden ist, gesteuert werden. Verbindung Anschlüsse am Projektor D-Sub 9-polig Computer (Buchse) D-Sub 9-polig (Stecker) -
Seite 109: Grundformat (Mit Unterbefehl)
Kapitel 6 Anhang - Technische Informationen Grundformat Die Übertragung vom Computer startet mit STX und wird dann mit der ID-Kennung, mit dem Befehl, dem Parameter und schließlich ETX fortgesetzt. Fügen Sie die Parameter entsprechend den Details der Steuerung hinzu. ID-Bezeichnung ZZ, 01 bis 06 (2 Byte) Doppelpunkt(1 Byte) -
Seite 110: Kabelspezifikationen
Kapitel 6 Anhang - Technische Informationen Kabelspezifikationen [Bei Anschluss an einen Computer] Projektor Computer (Anschluss <SERIAL IN>) (DTE Spezifikationen) Steuerbefehle Bei der Bedienung des Projektors über einen Computer stehen folgende Befehle zur Verfügung: r Projektor-Steuerbefehl Befehl Bedeutung Parameter/Ausgabezeichenfolge Bemerkungen Stromzufuhr Ein Um zu überprüfen, ob der Strom eingeschaltet ―... -
Seite 111: Zwei-Fensteranzeige-Kombinationsliste
Kapitel 6 Anhang - Technische Informationen Zwei-Fensteranzeige-Kombinationsliste Bild 2 COMPUTER1 COMPUTER2 HDMI VIDEO S-VIDEO Bild 1 ― ― ― ― ― COMPUTER1 ― ― ― ― ― COMPUTER2 ― ― ― ― ― HDMI ― VIDEO ― ― ― ― ―... -
Seite 112: Liste Der Kompatiblen Signale
Kapitel 6 Anhang - Technische Informationen Liste der kompatiblen Signale Die folgende Tabelle gibt die mit den Projektoren kompatiblen Signaltypen an. f Folgende Symbole zeigen Formate an. V = VIDEO, S = S-VIDEO, R = RGB, Y = YC , H = HDMI Abtastfrequenz PnP* Pixelfre-... - Seite 113 Hinweis f Die Anzahl der Anzeigepixel beträgt 1 280 x 800 für den PT-VW350 und 1 024 x 768 für den PT-VX420. Ein Signal mit einer anderen Auflösung kann projiziert werden, nachdem die Auflösung so geändert wurde, dass sie der Projektoranzeige entspricht.
-
Seite 114: Technische Daten
Wenn [BEREITSCHAFTS MODUS] von [ECO MANAGEMENT] auf [NORMAL] eingestellt ist: 9,5 W Wenn [BEREITSCHAFTS MODUS] von [ECO MANAGEMENT] auf [NORMAL] und [IM STANDBY MODUS] von [AUDIO EINSTELLUNG] auf [EIN] gesetzt ist: 24 W PT-VW350 1,5 cm (0,59") (Seitenverhältnis 16 : 10) Bildschirmgröße PT-VX420 1,6 cm (0,63") (Seitenverhältnis 4 : 3) - Seite 115 Kapitel 6 Anhang - Technische Daten Farbsystem 7 (NTSC, NTSC4.43, PAL, PAL-N, PAL-M, SECAM, PAL60) Projektionsgröße 0,76 m – 7,62 m (30 bis 300") PT-VW350 16 : 10 Bildschirm-Seitenformat PT-VX420 4 : 3 [FRONT/TISCH], [FRONT/DECKE], [RÜCK/TISCH], [RÜCK/DECKE] Projektionsschema (Menüeinstellungssystem) Lautsprecher 1 (4,0 cm, rund) Maximal nutzbare Lautstärkeleistung 10 W...
-
Seite 116: Abmessungen
Kapitel 6 Anhang - Abmessungen Abmessungen <Einheit: mm (Zoll)> 24,4 (31/32") 113,0 (4-7/16") 198,0 (7-25/32") 326,0 (12-27/32") 352,0 (13-27/32") * Tatsächliche Abmessungen können abweichen. 116 - DEUTSCH... -
Seite 117: Kapitel 6 Anhang - Sicherheitsregeln Betreffend Aufhängevorrichtung
Wir übernehmen keinerlei Verantwortung für Schäden am Projektor, die sich aus der Verwendung einer Aufhängevorrichtung ergeben, der nicht von Panasonic hergestellt wurde, oder die sich aus einem nicht geeigneten Installationsort ergeben, auch wenn die Garantiezeit des Projektors noch nicht abgelaufen ist. -
Seite 118: Index
Kapitel 6 Anhang - Index Index Taste <FUNCTION> Fernbedienung ....17, 40 Abmessungen ....116 [INITIALISIE] . - Seite 119 Hinweis zum Batteriesymbol (unten zwei Symbolbeispiele): Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet werden. In diesem Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde. Panasonic Corporation Web Site: http://panasonic.net/avc/projector/ W0415HY0 -ST © Panasonic Corporation 2015...
