MONTAGE
Montage
VALLOX 145 SE wird an einem Ort installiert, dessen Temperatur nicht
unter +10 °C absinkt. Ohne Ummantelung ist das Gerät in einem Raum
zu installieren, in dem dessen Betriebsgeräusch nicht weiter stört, wie
Lagerräume, technische Räume u.ä.

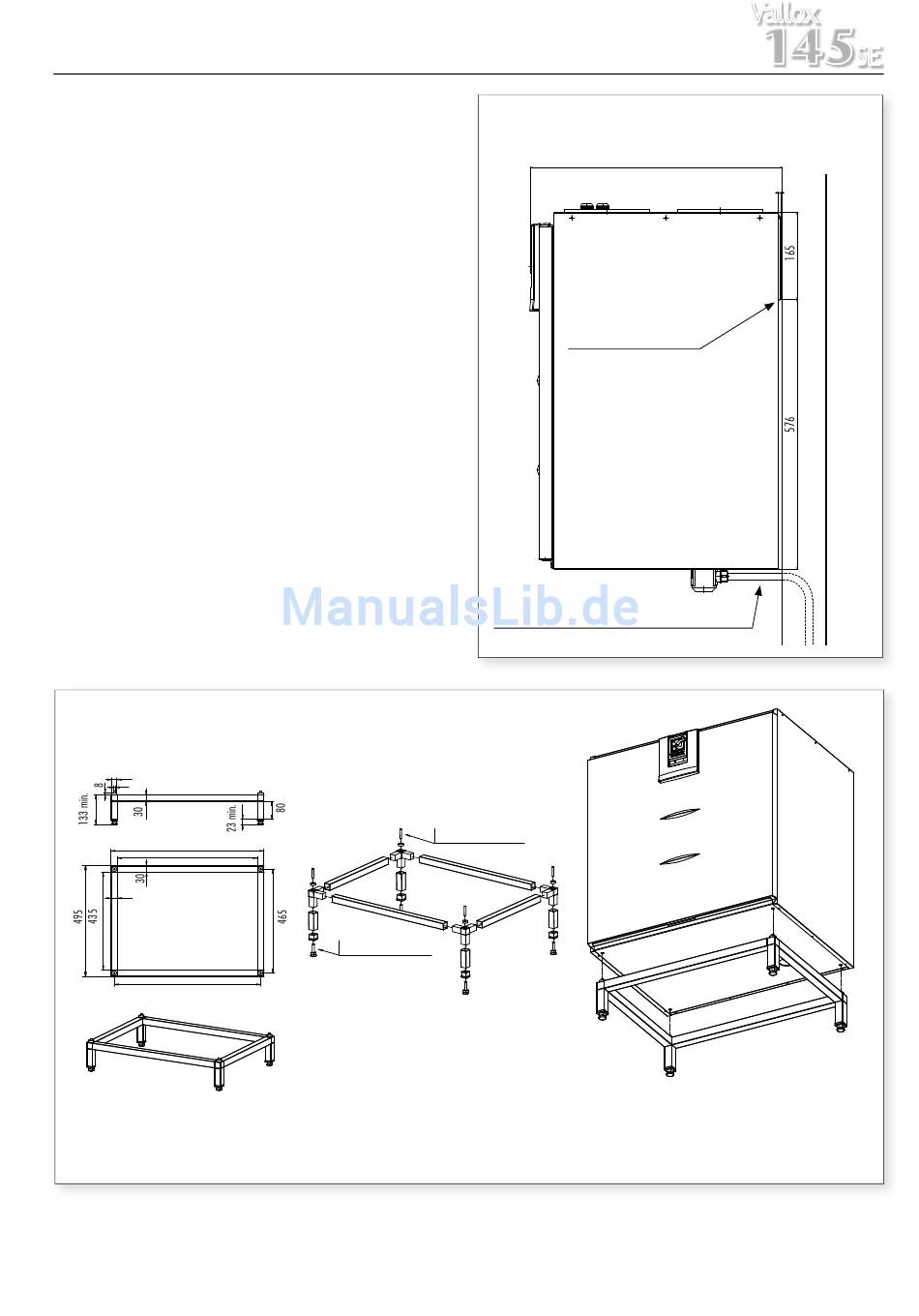

Wandmontage
Das Gerät VALLOX 145 SE wird mit einer Montageplatte entsprechend
der nebenstehenden Abbildung an der Wand montiert. Sicherstellen,
dass das Gerät nach der Montage waagerecht hängt.
Wandkonstruktion
Bei der Befestigung muss die Wandkonstruktion berücksichtigt werden.
Wegen der Schallübertragung sollte die Montage an eine hohle Zwi-
schenwand mit Resonanzboden vermieden werden, bzw. sollte die
Schallübertragung verhindert werden.
Kondenswasseranschlüsse
Zum Lieferumfang gehört eine Wassersperre. Mit einem hieran an-
geschlossenen Rohr kann das aus der Abluft kondensierte Wasser in
den Bodenabfl uss abgeleitet werden (nicht direkt in die Kanalisation).
Hinter der Wassersperre darf das Rohr nicht mehr ansteigen. Damit der
freie Kondensatablauf aus dem Gerät gewährleistet ist, muss das Gerät
waagerecht installiert werden.
Untergestell (Zusatzausstattung)
Ø22
Ø8
685
625
30
655
© VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten.
Die Ausstattung der Geräte kann je nach Vertriebsgebiet variieren.
Der Mindestabstand der Oberseite des Gerätes zur fertigen
Deckenfl äche beträgt 30 mm.
Außendurchmesser des Rohres 12 mm
Gewindestange M8x35
Kürzeres Gewinde nach oben
Gewindelänge
der Stellschraube 37 mm
579
Achtung: Das Gerät befi ndet
sich während des Einbaus 10
mm oberhalb der endgültigen
Höhe.
Unterkante der
Wandbefestigung
Sockel gerade ausrichten durch Verstellen der Stellfüße.
Kunststoffkappen an der Unterseite des Gerätes entfernen
(4 Stück). Gerät so auf dem Sockel ausrichten, dass die
Sockelstifte in die Öffnungen am Boden des Gerätes
passen.
Vallox
145
SE
5
13
