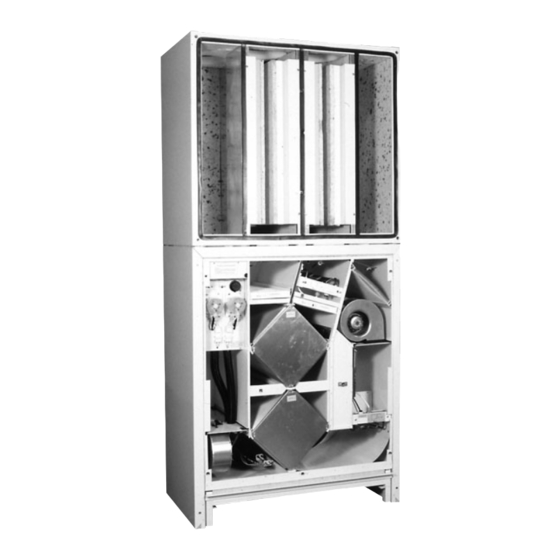

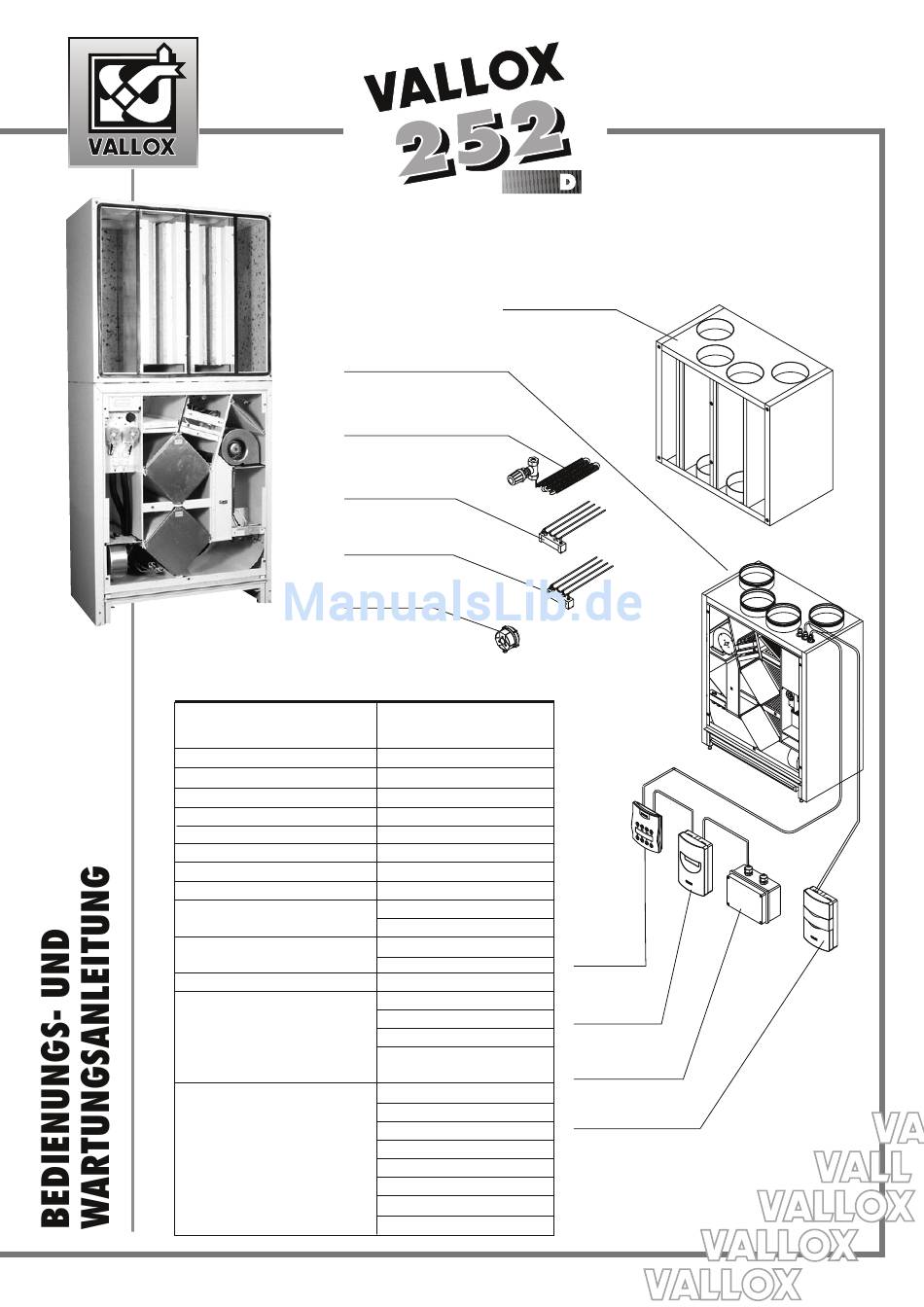

VALLOX 252 D
Nachheizeinheit mit Wasserumlauf
(Zusatzausstattung) (Option)
Elektrische Nachheizeinheit
(Zusatzausstattung)
Vorheizeinheit
(Zusatzausstattung)
Druckdifferenz-Gebereinheit
(Zusatzausstattung)
Anschlussleistung
Kapselungsklasse
Ventilatoren
Zuluft
2x230 W 1 A
Abluft
2x230 W 1 A
Wärmerückgewinnung
Umgehung der Wärmerückgewinnung
Vorheizeinheit
Elektrische Nachheizeinheit
Nachheizeinheit mit Wasserumlauf
Filter
Zuluft
Ablluft
Filter
Grundgerät
Gewicht
Optionen der
Luftaustauschregelung
Zusatzausstattungen
BEDIENUNGSANLEITUNG
WARTUNGSANLEITUNG
Schalldämpfereinheit
(Zusatzausstattung)
230 V, 50 Hz (400 V) 13,9 A
(+Vorheizeinheit 10,9 A)
IP 34
3
210 dm
/s 100 Pa
3
230 dm
/s 100 Pa
2 St. Wärmetauscherzellen,
>70 %
η
Sommer-/Winterautomatik
2,5 kW, 11 A
2,5 kW, 11 A
n. 5 kW
EU 3
EU 7
EU 3
EU 5
210 kg
Manuelle Steuerung (DIGIT Reglereinheit)
– CO
- und Feuchte-Regelung
2
– Fernkontrollsteuerung (LON)
– Fernkontrollsteuerung
(Spannungs-/Stromsignal)
– Schalldämpfereinheit
– Vorheizeinheit
– Elektrische Nachheizeinheit
– Nachheizeinheit mit Wasserumlauf
– CO
-Fühler
2
– Feuchte-Fühler
– Druckdifferenz-Gebereinheit
– LON-Wandler
DIGIT
Reglereinheit
CO
-Fühler
2
(Zusatzausstattung)
LON-Wandler
(Zusatzausstattung)
Feuchte-Fühler
(Zusatzausstattung)
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Vallox 252 D-L
Inhaltszusammenfassung für Vallox 252 D-L
- Seite 1 BEDIENUNGSANLEITUNG WARTUNGSANLEITUNG Schalldämpfereinheit (Zusatzausstattung) VALLOX 252 D Nachheizeinheit mit Wasserumlauf (Zusatzausstattung) (Option) Elektrische Nachheizeinheit (Zusatzausstattung) Vorheizeinheit (Zusatzausstattung) Druckdifferenz-Gebereinheit (Zusatzausstattung) Anschlussleistung 230 V, 50 Hz (400 V) 13,9 A (+Vorheizeinheit 10,9 A) Kapselungsklasse IP 34 Ventilatoren Zuluft 2x230 W 1 A...
-
Seite 2: Funktionsprinzip Des Luftaustauschgerätes
/ -25 ˚C (max./min. Zuluftstrom) sinkt. Ohne Vorheizung beginnt diese Funktion, wenn die Außenlufttemperatur unter ca. -5 ˚C sinkt. Das Gerät VALLOX 252 D kann über die mit dem Gerät mitgelieferte Reglereinheit (maximal 3 Stück) und mit den als Zusatzausstattung erhältli- chen CO -Fühlern (max. - Seite 3 Fühler eingesetzt sind, erfolgt die Regelung der Ventilatorgeschwindigkeit nach dem höchsten Messwert. • An das Gerät Vallox 252 D können als Zusatzausstattung 1 - 5 Kohlendioxidfühler ange- schlossen werden. • Die Regelung wird ein- oder ausgeschaltet; bei Bedarf wird an der Reglereinheit ein Ein- stellwert (500…2000 ppm) eingegeben.
- Seite 4 BETRIEBSANLEITUNG Regelung des Luftaustauschs über Spannungs- und Stromsignale • Die Lüftungsstufen des Geräts Vallox 252 D können ferngesteuert über ein Spannungs- und Stromsignal geregelt werden. • Über dieses Signal können die Stufen 0 – 8 gewählt werden; falls die Kohlendioxid- oder Feuchte-Regelung aktiv ist, jedoch nicht oberhalb der Maximal-Lüftungsstufe.
-
Seite 5: Konstanttemperatur-Regelung Der Zuluft
VALLOX 252 D BETRIEBSANLEITUNG Wartungsanzeige • Die Wartungsschaltuhr des Gerätes schaltet in gewählten Zeitintervallen (Werkseinstellung 4 Monate) in der Reglereinheit das Symbol der Wartungsanzeige ( ) ein. • Das Symbol der Wartungsanzeige wird in der Hauptanzeige der Reglereinheit quittiert (siehe Bedienungsanleitung der Reglereinheit, Punkt 1.3.7.). -
Seite 6: Hauptanzeige Und Änderung Der Ventilatorleistung
VALLOX 252 D BEDIENUNGSANLEITUNG FÜR DIE REGLEREINHEIT Reglereinheit Starttaste 1.1. Tastatur Nach oben blättern Mit dieser Taste wird das Luftaustauschgerät ein- und Mit dieser Taste kann in der Anzeige nach oben ausgeschaltet. Wenn die Leuchtanzeige leuchtet, ist geblättert werden. das Gerät eingeschaltet. -
Seite 7: Einstellungsmenü
VALLOX 252 D BEDIENUNGSANLEITUNG FÜR DIE REGLEREINHEIT 1.3 . Einstellungsmenü Der Übergang vom Bedienmenü zum Einstellungsmenü erfolgt wie in Punkt 1.2.2. beschrieben. Mit den Blättertasten (siehe Punkt 1.1, Abbildungstexte 5 und 6) kann in den einzelnen Anzeigen des Einstellungsmenüs (Punkte 1.3.1. - 1.3.23.) nach oben oder unten geblättert werden. - Seite 8 VALLOX 252 D BEDIENUNGSANLEITUNG FÜR DIE REGLEREINHEIT 1.3.11. Regelung des Gleichstromventilators der Zuluftseite Der gewünschte Regelwert für den Gleichstromventilator wird mit den + und – Tasten DC-Ventil.Zuluft gewählt. Die Drehzahl des Zuluftventilators kann durch Eingabe eines geringeren 100% Prozentwertes gesenkt werden.
-
Seite 9: Wahl Der Maximalen Ventilatorleistung
Die gewünschte maximale Ventilatorleistung wird mit den + und – Tasten gewählt. Die Max-lüftungsst maximale Ventilatorleistung arbeitet entweder zusammen mit den Regelfunktionen oder immer. Siehe Punkt 1.3.3., Betriebsart der Maximalleistungseinstellung. 1.4. Werkseinstellungen Das Modell VALLOX DIGIT SE hat folgende Werkseinstellungen Ventilator-Grundleistung maximale Ventilatorleistung -Regelung = 900 ppm CO Basisfeuchteniveau = automatisch oder manuell gewählter Wert... -
Seite 10: Einstellungen
Sie zu Punkt 7. Wenn es nicht erscheint, gehen Sie zu Punkt 6. Der Einstellwert der Druckdifferenz-Gebereinheit kann folgendermaßen höher einge- stellt werden: Das Gerät Vallox 252 D durch Abschalten der Netzspannung, z.B. am Gruppenzentrum, vom Stromnetz trennen. • Gerätetüren abnehmen (obere Tür zuerst). - Seite 11 VALLOX 252 D FUNKTIONSSTÖRUNGEN / STÖRMELDUNGEN STÖRUNG URSACHE MASSNAHME In die Wohnräume gelangt • Die Luft kühlt in Dachbodenkanälen ab. • Isolierung der Dachbodenkanäle überprüfen. kalte Außenluft. • Der Wärmetauscher ist vereist, so dass die Abluft die • Wenn der Wärmetauscher vereist ist, Einstellwert für Frostschutz Außenluft nicht anwärmen kann.
- Seite 12 • Ist ein Kondensatablaufrohr vorhanden, sollte sein Zustand überprüft werden und nachgesehen wer- den, ob es verstopft ist. Vallox Oy • FIN-32200 LOIMAA • Telefon +358 2 7636 300 • Telefax +358 2 7631 539 Internet: www.vallox.com © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten...
