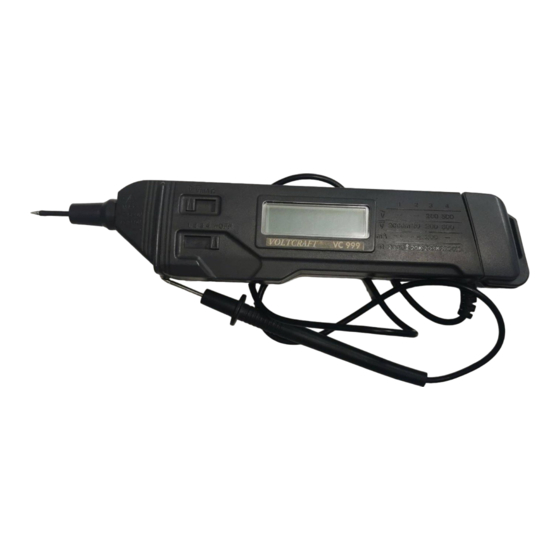

VOLTCRAFT VC-999 Bedienungsanleitung

Digitalmultimeter
Vorschau ausblenden
1
2
3
4
5
6
7
8

Werbung

Inhaltsverzeichnis

Digitalmultimeter
VC-999
Best.-Nr. 10 28 14
IDEEN IN ELECTRONIC

Inhaltsverzeichnis:

Achtung! Unbedingt lesen! .................................................
Bestimmumgsgemäßer Einsatz .........................................
Einführung ..........................................................................
Sicherheitshinweise, Sicherungswechsel .........................
Bedienungselemente .........................................................
Batteriewechsel ..................................................................
Besondere Hinweise ..........................................................
Gleichspannungsmessung ................................................
Wechselspannungsmessung ............................................
Gleichstrommessung .........................................................
Widerstandsmessung ........................................................
Diodentest ..........................................................................
Wartung ..............................................................................
Technische Daten ..............................................................
Meßtoleranzen ....................................................................
Achtung! Unbedingt lesen!
Bei Schäden, die durch Nichtbeachtung der Anleitung verursacht
werden, erlischt der Garantieanspruch. Für Folgeschäden, die daraus
resultieren, übernehmen wir keine Haftung.
Bitte lesen Sie die Bedienungsanleitung vor Inbetriebnahme des
Multimeters genau durch.
Der bestimmungsgemäße Einsatz des Meßgerätes umfaßt:
-
Messen von Gleichspannungen bis max. 500 V und Wechsel-
spannungen bis max. 500 V rms (=eff)
2
Seite
2
2
3
3
6
7
7
8
8
9
10
10
11
12
13

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für VOLTCRAFT VC-999

Inhaltszusammenfassung für VOLTCRAFT VC-999

  • Seite 1: Inhaltsverzeichnis

    Inhaltsverzeichnis: Seite Achtung! Unbedingt lesen! ..........Bestimmumgsgemäßer Einsatz ......... Einführung ................Digitalmultimeter Sicherheitshinweise, Sicherungswechsel ......Bedienungselemente ............Batteriewechsel ..............VC-999 Besondere Hinweise ............Gleichspannungsmessung ..........Wechselspannungsmessung ..........Best.-Nr. 10 28 14 Gleichstrommessung ............Widerstandsmessung ............Diodentest ................Wartung ................Technische Daten ..............

  • Seite 2: Einführung

    Öffnen des Gerätes erforderlich ist. Wenn danach ein Abgleich, eine Wartung oder eine Reparatur am geöffneten Das VC-999 ist ein handliches „Pentype“-Multimeter mit Digital- Gerät unter Spannung unvermeidlich ist, darf das nur durch eine Anzeige. Mit diesem Gerät können Sie Gleich- und Wechselspannung, Fachkraft geschehen, die mit den damit verbundenen Gefahren sowie Gleichströme und Widerstände messen.

  • Seite 3: Bedienungselemente

    200 500 1 2 3 4 OFF Wenn anzunehmen ist, daß ein gefahrloser betrieb nicht mehr ® VOLTCRAFT Ω 20 200 2000 möglich ist, so ist das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Es ist anzunehmen, daß ein gefahrloser Betrieb nicht mehr möglich ist, wenn...

  • Seite 4: Batteriewechsel

    Trennen Sie das Meßgerät unbedingt vom Meßkreis, bevor Sie den Batteriewechsel: Meßbereichsumschalter (3), bzw. Funktionsschalter (4) betätigen. Ein Batteriewechsel wird Ihnen durch das Symbol „ “ im Display Gleichspannungsmessung: angezeigt. Schrauben Sie die Befestigungsschraube des Batterie- fachdeckels mit einem geeigneten Schraubendreher heraus und Stellen Sie den Funktionsumschalter (4) auf „V=“...

  • Seite 5: Gleichstrommessung

    Verbinden Sie nun das Multimeter unter Einhaltung der Sicherheits- bestimmungen mit dem Meßobjekt. Hinweis Beachten Sie unbedingt die max. Eingangsgrößen, messen Sie nie- mals in Stromkreisen, in welchen Leistungen größer als 4000 VA Hinweis auftreten können, bzw. die nicht selbst mit 16 A abgesichert sind. Trennen Sie das Meßgerät unbedingt vom Meßkreis, bevor Sie Amperemeter den Meßbereichsumschalter(3), bzw.

  • Seite 6: Wartung

    Als nächstes verbinden Sie die Prüfsitzen mit dem Meßobjekt. Wenn Sie die Diode in Durchlaßrichtung prüfen, werden Sie eine Spannung Technische Daten: von ca. 0,55 V bis ca. 0,8 V bei Siliziumdiodenstrecken messen, sofern die zu messende Diodenstrecke nicht defekt ist. Anzeige ........

  • Seite 7: Meßtoleranzen

    Meßtoleranzen: Achtung! Die Genauigkeit der Meßergebnisse gilt in einem Temperaturbereich von 23°C ± 5°C bei einer relativen Luftfeuchtigkeit von kleiner oder gleich 75%. Angabe der Genauigkeit: ± (% der Ablesung + Anzahl der Digits). Betriebs- Meß- Genauigkeit Eingangs- max. Ein- bereich widerstand gangsgröße...
  • Seite 8 Dieser Artikel wurde nach der EG-Richtlinie 89/336/EWG (EMVG vom 09.11.1992, Elektromagnetische Verträglichkeit) geprüft und entspricht den gesetzlichen Bestimmungen. Der Umwelt zuliebe ! 100% Recyclingpapier Änderungen vorbehalten! Alle Rechte, auch Übersetzungen, vorbehalten. Reproduktionen gleich welcher Art, ob Fotokopie, Mikrofilme oder Erfassung in Datenverarbeitungsanlagen, nur mit schriftlicher Genehmigung der CONRAD ELECTRONIC GmbH.
