Installieren Des Batteriemoduls - Invacare SOLO2 Bedienungsanleitung

ABSCHNITT 6—BEDIENUNGSANLEITUNG
DETAIL „B" - DC-NETZKABEL
Transportabler
Sauerstoffkonzentrator
Netzkabel für
Gleichstrom

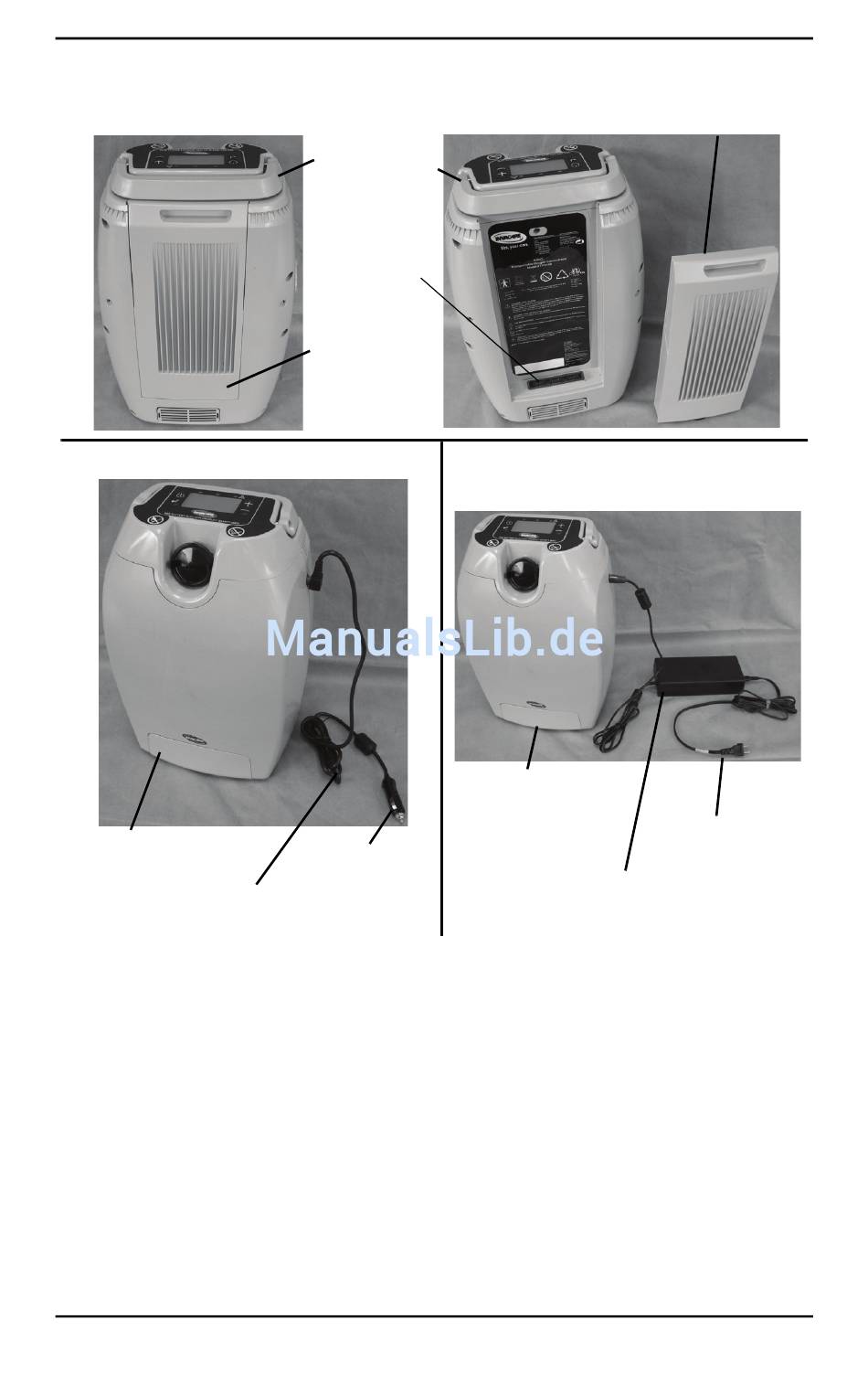

ABBILDUNG 6.1 Einschalten des transportablen Sauerstoffkonzentrators

Installieren des Batteriemoduls

HINWEIS: Für dieses Verfahren, siehe ABBILDUNG 6.1 auf Seite 226.
1. Bringen Sie den Gerätegriff in aufrechte Position.
2. Halten Sie den Batteriepack mit dem Etikett in Richtung des
transportablen Sauerstoffkonzentrators und senken Sie das
Batteriemodul langsam gerade in die Batterieaufnahme auf der
Rückseite des transportablen Sauerstoffkonzentrators ab.
3. Vergewissern Sie sich auf ungefähr halbem Weg, dass die Rillen auf
dem Batteriemodul richtig in die Schlitze auf der Rückseite des
transportablen Sauerstoffkonzentrators eingreifen.
Invacare SOLO ™
2
DETAIL „A" - BATTERIEMODUL
Transportabler
Sauerstoff-
konzentrator
Batterie-
anschlüsse
Batteriemodul
(eingesetzt)
Anschluss an eine
Gleichstromquelle
226
DETAIL „C" - AC-NETZTEIL
Transportabler
Sauerstoffkonzentrator
Netzadapter für
Wechselstrom
Batteriemodul
(entnommen)
Anschluss an eine
Wechselstromquelle
Part No 1163190
