TP-Link AC750 Schnellinstallationsanleitung

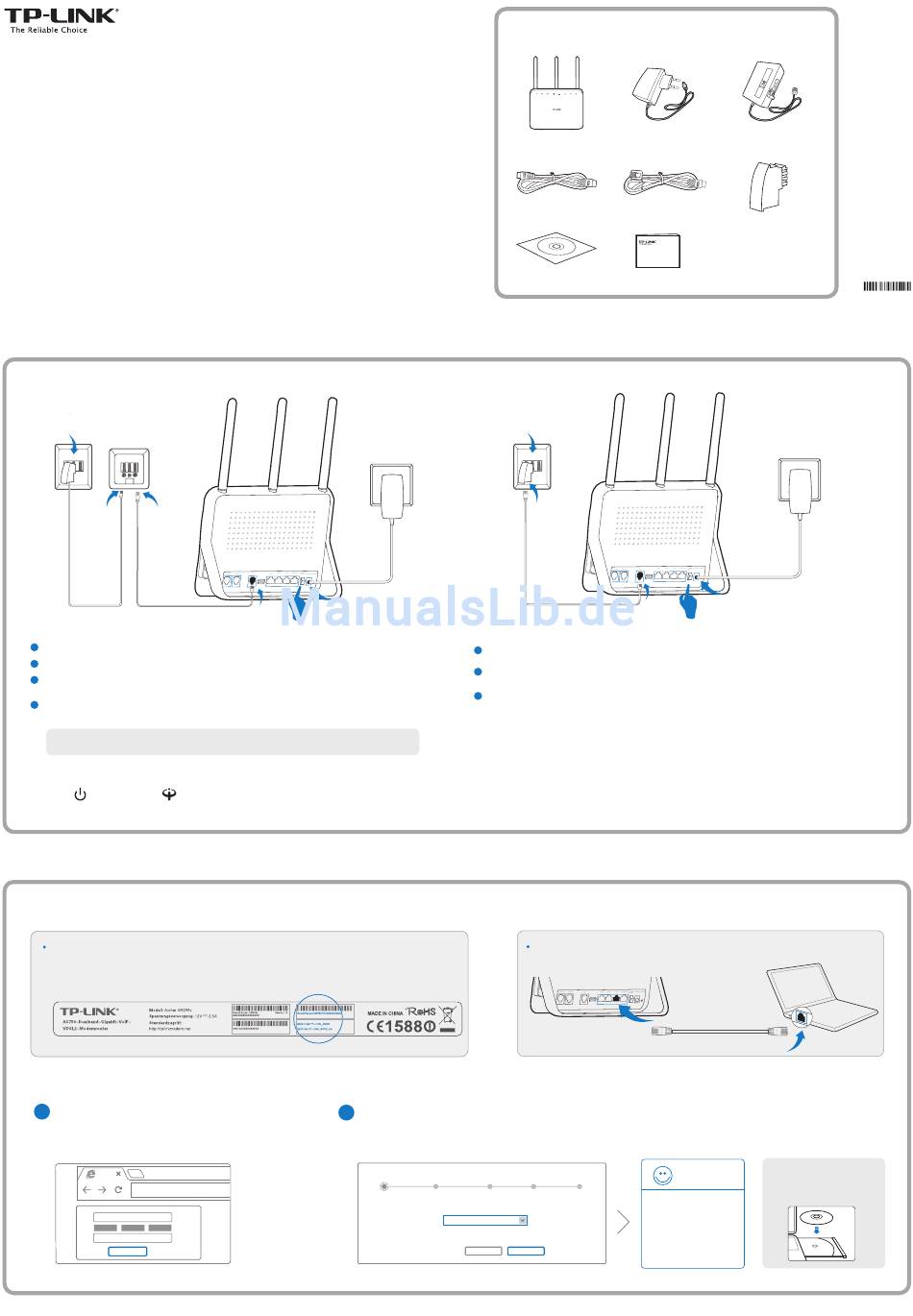

Schnellinstallationsanleitung
AC750-Dualband-Gigabit-WLAN-
VoIP-VDSL2-Modemrouter
Archer VR200v
1. DSL-Leitung
1
Verbinden Sie Splitter und Netzteil wie folgt und drücken Sie anschließend die POWER EIN/AUS Taste.
TAE-Dose
DSL-Splitter
N F N
N F N
AMT DSL
RJ11
RJ45
Splitter-Kabel RJ11-auf-RJ45-Kabel
DSL-Anschluss mit Splitter (Standard und Universal)
a
Verbinden Sie den DSL-Splitter mit der TAE-Dose mit Hilfe des Splitter-Kabels.
Schließen Sie den DSL-Splitter mit Hilfe eines RJ11-auf-RJ45-Kabels an Ihren Modemrouter an.
b
c Verbinden Sie Ihren Computer mit einem der Ports 1 bis 4 des Modemrouters mit Hilfe eines
Ethernetkabels.
Stecken Sie das mitgelieferte Netzteil mit dem Niederspannungskabel auf der Rückseite Ihres
d
Modemrouters ein. Das andere Ende stecken Sie in eine spannungsführende Steckdose.
Hinweis: DSL-Splitter und Splitter-Kabel erhalten Sie von Ihrem Provider. (Wird nur bei einem
Annex B Anschluss benötigt.)
2
Überprüfen Sie die LEDs, um sicherzustellen, dass der Router korrekt angeschlossen wurde.
POWER: Ein DSL: Ein oder blinkend
2. Konfigurieren des Modemrouters
1
Verbinden Sie Ihren Computer per LAN-Kabel oder WLAN mit dem Modemrouter.
WLAN
Um sich über WLAN zu verbinden, nutzen Sie bitte den voreingestellten WLAN-Namen (SSID)
und das voreingestellte WLAN -Passwort. Beide sind auf der Rückseite des Gerätes zu finden.
2
Öffen Sie einen Webbrowser (z.B. Mozilla Firefox oder Google Chrome) und konfigurieren Sie den Router anhand folgender Hinweise.
a
Öffnen Sie Ihren Webbrowser, geben Sie die Adresse
http://tplinkmodem.net or 192.168.1.1 ein und drücken Sie
Enter. Ändern Sie das Passwort und klicken Sie Speichern.
Anschließend loggen Sie sich mit diesem neuen Passwort ein.
http://tplinkmodem.net
Neues Passwort
Niedrig Mittel Hoch
Passwort bestätigen
Speichern
USB 2.0
RJ11
b
Klicken Sie im Hauptmenü auf Schnellinstallation und
klicken Sie Weiter. Folgen Sie der Schritt-für-Schritt Anleitung,
um die Installation durchzuführen.
Internetkonfiguration
Internetdiensteanbieter auswählen
Liste der Internetanbieter:
Verpackungsinhalte
Archer VR200v
Ethernetkabel
CD
Schnellinstallationsanleitung
(Nur für Windows)
TAE-Dose
N F N
TAE-RJ45-
Adapter
RJ45
RJ11-auf-RJ45-Kabel
DSL-Anschluss ohne Splitter (All-IP)
a Verbinden Sie den TAE-RJ45-Adapter mit dem Modemrouter mit Hilfe eines RJ11-auf-RJ45-Kabels,
dann schließen Sie den TAE-RJ45-Adapter an die TAE-Dose an.
b
Verbinden Sie Ihren Computer mit einem der Ports 1 bis 4 des Modemrouters mit Hilfe eines
Ethernetkabels.
c Stecken Sie das mitgelieferte Netzteil mit dem Niederspannungskabel auf der Rückseite Ihres
Modemrouters ein. Das andere Ende stecken Sie in eine spannungsführende Steckdose.
Kabel (LAN)
Oder
USB 2.0
Verbindungstest
WLAN-Einstellungen Zusammenfassung
Telekom(Privat)_ADSL
Abbrechen Weiter
TAE-Adapter
Spannungsadapter
RJ11-auf-RJ45-Kabel
TAE-RJ45-Adapter
Schnellinstallationsanleitung
AC750-Dualband-WLAN-Gigabit-
VoIP-VDSL2-Modemrouter
Archer VR200v
USB 2.0
RJ11
Ethernetkabel
RJ45 RJ45
Hinweis: Besitzer eines Windows
Fertig!
PC können die Konfiguration mit
Hilfe des Assistenten auf der
beiligenden CD durchführen.
Jetzt können Sie mit Ihren
Endgeräten auf das Internet
zugreifen.
Hinweis: Wenn Sie den
voreingestellten WLAN-Namen
(SSID) und/oder den
WLAN-Schlüssel geändert haben,
müssen Sie Ihre Endgeräte mit
diesem WLAN verbinden.
7106504917 REV1.0.0
