Crivit 292839 Bedienungsanleitung

LED-FAHRRAD-LEUCHTEN-SET /
LED BIKE LIGHT SET
LED-FAHRRADLEUCHTEN-SET LED BIKE LIGHT SET
Bedienungs- und Sicherheitshinweise Operation and Safety Notes
IAN 292839
Artikel-Nr. / Item No. 14139

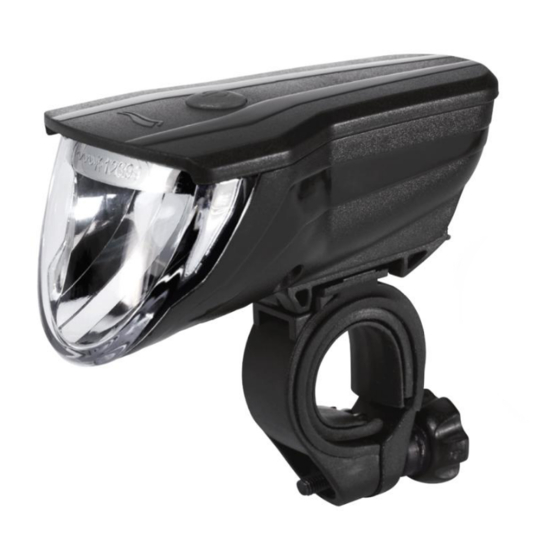

Scheinwerfer Ein- / Aus-Schalter Rücklicht
6 12
7 Winkelverstellschraube Scheinwerfer 13 Rücklicht-Akku-Kontrollsystem
8 Scheinwerferarretierung 14 Rücklicht
9 Halter Rücklicht 15 Sternschraube Rücklichthalter
10 Rücklichtarretierung 16 USB-Kabel
11 Gummilasche Halter Rücklicht 17 Akku-Ladebuchse (Front- und Rückleuchte)
Lieferumfang
1 Scheinwerfer Reduziergummis
1 Rücklicht 1 USB-Kabel
1 Halter Scheinwerfer 1 Montage- und Bedienungsanleitung
1 Halter Rücklicht
Technische Daten
Scheinwerfer (selbstabblendend) Rücklicht
Typ-Bezeichnung: LI-2A / XC-195S Typ-Bezeichnung: LR-2 / XC-249
Nennleistung: 1 W Nennleistung: 0,2 W
Schutzart: IP44 nach DIN EN 60529 Schutzart: IP44 nach DIN EN 60529
Li-Ion-Akku: 1300 mAh, 3,7 V Li-Ion-Akku: 300 mAh, 3,7 V
Sicherheitshinweise
LEBENS- UND UNFALLGEFAHR FÜR KLEINKINDER UND
KINDER! Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial,
denn es besteht Erstickungsgefahr durch das Verschlucken von Verpackungsteilen.
Kinder unterschätzen häufig die Gefahren.
Halten Sie das Produkt stets von Kindern fern. Das Produkt ist kein Spielzeug!
Dieses Produkt kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringer-
ten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und
Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des
Produkts unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen
nicht mit dem Produkt spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne
Beaufsichtigung durchgeführt werden. Beachten Sie, dass Beschädigungen durch unsach-
gemäße Handhabung, Nichtbeachtung der Bedienungsanleitung oder Eingriff durch nicht
autorisierte Personen von der Gewährleistung ausgeschlossen sind.
Nehmen Sie das Produkt keinesfalls auseinander. Durch unsachgemäße Reparaturen können
erhebliche Gefahren für den Benutzer entstehen. Lassen Sie Reparaturen nur von Fachkräften
durchführen. Die LED sind nicht austauschbar.
LEBENS- UND UNFALLGEFAHR! Bei Verwendung eines falschen Lade-
gerätes können der Scheinwerfer und das Rücklicht beschädigt werden, überhitzen
6 14
und sogar explodieren. In diesem Fall erlischt die Gewährleistung.
A
1
2
4 5
6
B
7
8
Sicherheitshinweise zu Akkus
VORSICHT! EXPLOSIONSGEFAHR! Halten Sie Akkus von Kindern fern,
werfen Sie die Akkus nicht ins Feuer, schließen Sie sie nicht kurz und nehmen Sie
sie nicht auseinander.
Bei Nichtbeachtung der Hinweise können die Akkus über ihre Endspannung hinaus entladen
werden. Es besteht dann die Gefahr des Auslaufens.
Vermeiden Sie Kontakt mit Haut, Augen und Schleimhäuten, falls Flüssigkeit aus den Akkus
ausgetreten ist. Spülen Sie bei Kontakt mit Batteriesäure die betroffenen Stellen sofort mit
reichlich klarem Wasser und suchen Sie umgehend einen Arzt auf.
Hinweis: Leuchtet die rote Akku-Kontrollleuchte
5 , 13
licht auf, so laden Sie die Akkus wieder umgehend auf.
14
Bitte beachten Sie, dass nach dem Aufleuchten des Akku-Kontrollsystems die Leuchten nicht
mehr der StVZO entsprechen.
Montage

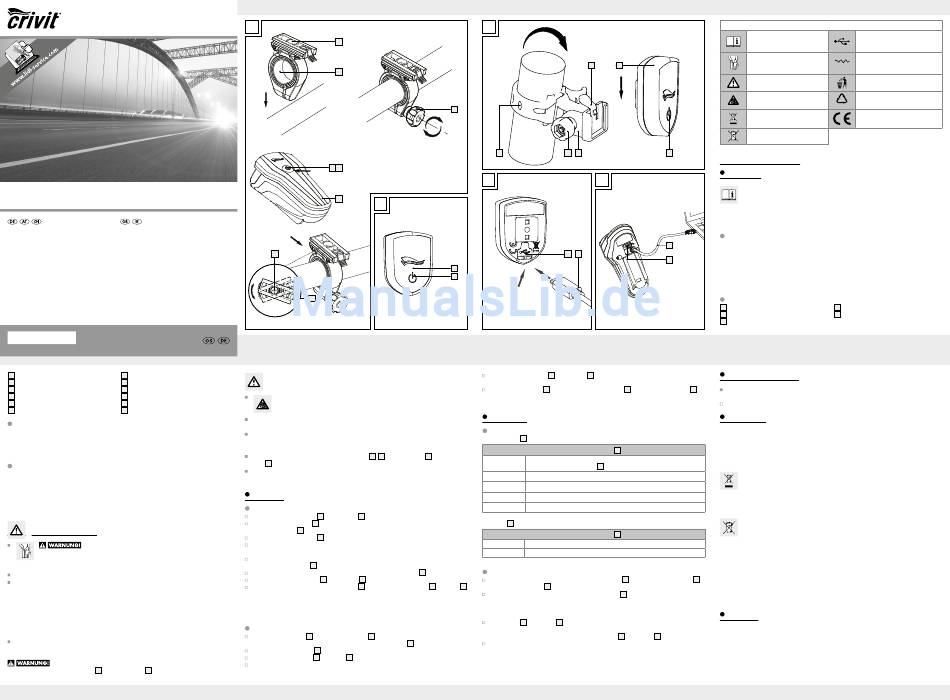

Scheinwerfer montieren (s. Abb. A)
Drehen Sie die Halteschraube 3 aus dem Halter 1 .
Positionieren Sie den Halter 1 an der gewünschten Stelle am Lenker. Verwenden Sie gegebenenfalls
die Reduziergummis 2 , um eine optimale Passform zu gewährleisten.
Drehen Sie die Halteschraube 3 wieder ein.
Ziehen Sie dabei die Schraube handfest. Verwenden Sie hierzu kein Werkzeug, um Beschädigungen
zu vermeiden.
Um den optimalen Winkel zur Fahrtrichtung einzustellen, lösen Sie mit einem Kreuzschraubendreher
die Winkelverstellschraube 7 um 2–3 Umdrehungen.
Stellen Sie den gewünschten Winkel ein und ziehen die Winkelverstellschraube
Schieben Sie den Scheinwerfer auf den Halter bis er hörbar einrastet.
6 1
Zum Lösen drücken Sie die Scheinwerferarretierung und schieben den Scheinwerfer
8
aus nach vorne.
ACHTUNG! Überprüfen Sie regelmäßig die richtige Einstellung Ihres Scheinwerfers. Der Lichtkegel
muss geradeaus in Fahrtrichtung zeigen und darf nicht zu hoch eingestellt sein, um den Gegenverkehr
nicht zu blenden.
Rücklicht montieren (s. Abb. C)
Befestigen Sie den Halter 9 anhand der Gummilasche 11 an der Sattelstütze oder der Hinterbaustrebe.
Achten Sie dabei darauf, dass sich keine Gegenstände vor dem Rücklicht
Ziehen Sie die Gummilasche 11 straff und haken Sie diese ein.
Lösen Sie die Sternschraube 15 des Halters 9 und stellen Sie den gewünschten Winkel ein.
Anschließend ziehen Sie die Schraube wieder fest. Ziehen Sie dabei die Schraube handfest. Verwenden
Sie hierzu kein Werkzeug, um Beschädigungen zu vermeiden.
DE/AT/CH
C
3
11 15
D
17
13
12
USB
Schieben Sie das Rücklicht auf den Halter
14
Rücklicht wie in Abb. C montiert wird.
Zum Lösen des Rücklichts 14 drücken Sie die Rücklichtarretierung
ACHTUNG! Das Rücklicht muss so angebaut und eingestellt werden, dass die Bezugsachse parallel
zur Fahrzeuglängsmittelebene und parallel zur Fahrbahn liegt.
Bedienung
Ein- / ausschalten
Der Scheinwerfer 6 besitzt drei Leuchtstärken.
im Scheinwerfer 6 oder im Rück-
einmal drücken Auto Modus: Die Lichtstärke passt sich automatisch der Umgebungsbeleuchtung an.
Bei eingeschaltetem Auto-Modus
zweimal drücken Power Modus (50 Lux) für Fahrten in unbeleuchteter Umgebung
dreimal drücken Standard Modus (25 Lux) für Fahrten in beleuchteter Umgebung
viermal drücken Eco Modus (10 Lux ) für Fahrten in gut beleuchteter Umgebung
fünfmal drücken ausschalten
Rücklicht
14
einmal drücken einschalten
zweimal drücken ausschalten
Scheinwerfer / Rücklicht laden (s. Abb. D + E)
wieder fest.
7
Entfernen Sie die Gummiabdeckung von der Akku-Ladebuchse
vom Halter mit der Akku-Ladebuchse .
6 1 17
Anschließend verbinden Sie den USB-Stecker des USB-Kabels
Standard-Ladegerät mit 5 V DC und 500–1000 mA. Bei Verwendung von Ladegeräten mit anderen
Spezifikationen kann der Akku und damit der Scheinwerfer beschädigt werden. In diesem Fall erlischt
die Gewährleistung.
Scheinwerfer und Rücklicht verfügen über eine Ladeanzeige. Leuchtet die Anzeige rot, so sind
6 14
die Akkus entladen. Während des Ladevorgangs leuchtet die Anzeige grün. Sind die Akkus wieder ein-
satzbereit, erlischt die Anzeige und Sie können Scheinwerfer
14 befinden. Um die volle Leistung der integrierten Akkus zu erhalten, laden Sie bitte den Schweinwerfer-Akku beim
ersten Mal nicht kürzer als 6 Stunden (Rücklicht-Akku: nicht kürzer als 5 Stunden). Bitte beenden Sie den
Ladevorgang nicht früher, auch wenn die LED bereits erloschen ist. Anschließend wird bei dem Scheinwer-
fer eine Ladezeit von ca. 3,5 Stunden empfohlen (empfohlene Ladezeit für das Rücklicht: 2,5 Stunden).
DE/AT/CH
Legende der verwendeten Piktogramme
LOCK
10 14
LOCK
9 12
LED-Fahrradleuchten-Set
Einleitung
E
Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges
Produkt entschieden. Die Bedienungsanleitung ist Bestandteil dieses Produktes. Sie enthält wichtige
Hinweise zur Sicherheit, Montage und Entsorgung. Machen Sie sich vor der Benutzung des Pro-
duktes mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und
für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produktes an Dritte
mit aus.
Bestimmungsgemäße Verwendung
Das Produkt ist zur Fahrbahnausleuchtung beim Fahrradfahren geeignet. Das LED-Fahrradleuchten-Set ist
16
für alle Fahrräder als alleinige Beleuchtung zugelassen. Die Lichtverteilung darf durch keine anderen Fahr-
16
radteile oder Gepäckstücke behindert werden. Das Produkt ist zur Anwendung im Außenbereich bestimmt.
17
Eine andere Verwendung als zuvor beschrieben oder eine Veränderung des Produktes ist nicht zulässig und
kann zu Verletzungen und Beschädigungen des Produktes führen. Für aus unsachgemäßer Verwendung
entstandene Schäden übernimmt der Hersteller keine Haftung. Das Produkt ist nicht für den gewerblichen
Einsatz bestimmt.
Teilebeschreibung
1 Halter Scheinwerfer
2 Reduziergummis
3 Halteschraube Scheinwerferhalter
Reinigung und Pflege
bis er hörbar einrastet. Achten Sie darauf, dass das
9
10 und ziehen Sie das Rücklicht 14 ab. Die Leuchten niemals komplett unter Wasser tauchen. Benutzen Sie keine ätzenden oder scheuernden
Reinigungsmittel. Hierdurch entstehen Beschädigungen an den Leuchten.
Reinigen Sie das LED-Fahrradleuchten-Set mit einem leicht feuchten, fusselfreien Tuch.
Entsorgung
Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen
entsorgen können.
Ein- / -Aus-Schalter
4
Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde oder
Stadtverwaltung.
blinkt der Schalter grün.
5
Werfen Sie Ihr Produkt, wenn es ausgedient hat, im Interesse des Umweltschutzes nicht in den
Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und
deren Öffnungszeiten können Sie sich bei Ihrer zuständigen Verwaltung informieren.
Defekte oder verbrauchte Akkus müssen gemäß Richtlinie 2006/66/EG und deren Änderungen recycelt
werden. Geben Sie Akkus und / oder das Gerät über die angebotenen Sammeleinrichtungen zurück.
Umweltschäden durch falsche
Entsorgung der Akkus!
Ein- / -Aus-Schalter
12
Akkus dürfen nicht über den Hausmüll entsorgt werden. Sie können giftige Schwermetalle enthalten und
unterliegen der Sondermüllbehandlung. Die chemischen Symbole der Schwermetalle sind wie folgt:
Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Geben Sie deshalb verbrauchte Akkus bei einer kommunalen
Sammelstelle ab.
und verbinden das USB-Kabel Bei unsachgemäßer Entsorgung der Akkus gehen wertvolle Ressourcen verloren und durch in den Akkus
17 16
enthaltene Schadstoffe kann es zu einer erheblichen Gefahr für Gesundheit und Umwelt kommen. Durch
mit einem Computer / Laptop / USB- die getrennte Sammlung / Entsorgung von Akkus werden Gefahren für Gesundheit und Umwelt vermieden
16
und durch Recycling wertvolle Rohstoffe zurückgewonnen.
Garantie
Sehr geehrte Kundin, sehr geehrter Kunde,
6 und Rücklicht 14 benutzen. Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln dieses Produkts
stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden
durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.
DE/AT/CH
USB – Universal Serial Bus – Verbin-
Anweisungen lesen! dungsstelle zum Anschluss z. B. an
einen Computer (nur aufladen).
Deutsches Prüfzeichen des Kraftfahrt-
Lebens- und Unfallgefahr für
Bundesamtes (K mit nachfolgender
K XXXXX
Kleinkinder und Kinder!
Zulassungsnummer).
Warn- und Sicherheitshinweise Produkte und Verpackungen sollen
beachten! umweltschonend entsorgt werden.
Recycling-Code zur Entsorgung
21
Vorsicht! Explosionsgefahr!
von Pappe.
PAP
Symbol zur Erkennung von Produkt entspricht den produktspezifisch
Elektro- und Elektronikgeräten. geltenden europäischen Richtlinien
Umweltschäden durch falsche
Entsorgung der Akkus!
4 Ein- / Aus-Schalter Scheinwerfer
5 Scheinwerfer-Akku-Kontrollsystem mit integrierter
Auto-Modus-Anzeige
DE/AT/CH
DE/AT/CH
