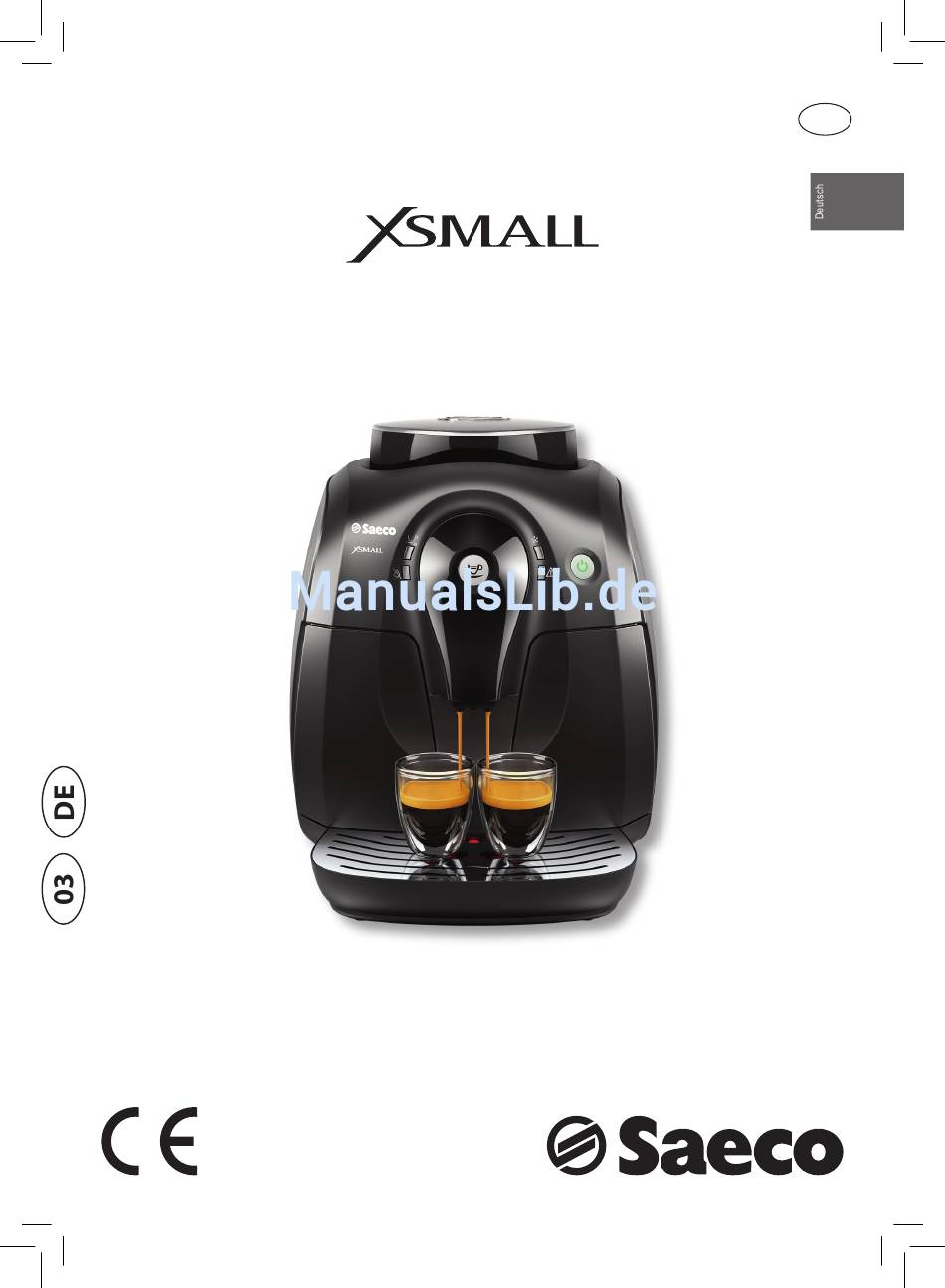

- Seite 1 Registrieren Sie Ihr Produkt und erhalten Sie den entsprechenden Support unter www.saeco.com/welcome Type HD8642 / HD8643 BEDIENUNGSANLEITUNG DIESE BEDIENUNGSANLEITUNG IST VOR DEM GEBRAUCH DES GERÄTS AUFMERKSAM ZU LESEN.
- Seite 2 DEUTSCH Herzlichen Glückwunsch zu Ihrem Kauf eines Espresso-Voll- automaten Saeco Xsmall! Um die Unterstützung von Philips Saeco optimal nutzen zu können, registrieren Sie Ihr Produkt bitte unter http://www.saeco.com/welcome. Das Gerät eignet sich für die Zubereitung von Espresso mit ganzen Bohnen.
-
Seite 3: Inhaltsverzeichnis
Entlüftung des Systems ......................... 12 Automatischer Spülzyklus/Selbstreinigung................... 13 Installation des Wasserfilters “INTENZA+” ..................15 EINSTELLUNGEN .....................16 Saeco Adapting System ......................... 16 Einstellung Keramikmahlwerk ...................... 17 Einstellung Kaffeemenge in der Tasse ..................19 AUSGABE EINES KAFFEES ................20 REINIGUNG UND WARTUNG ................21 Tägliche Reinigung des Geräts....................... -
Seite 4: Wichtig
DEUTSCH WICHTIG Sicherheitshinweise Das Gerät ist mit Sicherheitsvorrichtungen ausgestattet. Dennoch sollten Sie die beschriebenen Sicherheitshinweise in dieser Bedienungsanleitung aufmerksam lesen und umset- zen, um eventuelle Personen- und Sachschäden durch einen falschen Gebrauch des Geräts zu vermeiden. Bewahren Sie diese Bedienungsanleitung für eine spätere Verwendung auf. Der Begriff ACHTUNG und dieses Symbol weisen den Benutzer auf Gefahrensituationen hin, die zu schweren Verletzungen, auch verbunden mit Lebensgefahr, und/oder... - Seite 5 DEUTSCH • Keine Flüssigkeiten auf den Stecker des Netzkabels gießen. • Berühren Sie keine heißen Oberflächen. Benutzen Sie die vorgesehenen Griffe und Drehknöpfe. • Den Stecker von der Steckdose abziehen: - wenn Störungen auftreten; - wenn das Gerät für einen längeren Zeitraum nicht benutzt wird;...
-
Seite 6: Hinweise
DEUTSCH len oder sensorischen Einschränkungen sowie mangelnder Erfahrung und/oder Wissen verwendet werden, sofern sie zuvor in den korrekten Betrieb des Geräts eingewiesen wurden und sich der entsprechenden Gefahren bewusst sind oder durch einen Erwachsenen überwacht werden. • Achten Sie darauf, dass Kinder nicht mit dem Gerät spielen. •... -
Seite 7: Übereinstimmung Mit Den Normen
DEUTSCH • Für die Reinigung sollten keine Scheuerpulver oder aggressive Reinigungsmittel verwendet werden. Für die Reinigung des Geräts ist ein weiches, leicht mit Wasser getränktes Tuch ausreichend. • Das Gerät muss regelmäßig entkalkt werden. Das Gerät zeigt an, wann das Entkalken erforderlich ist. Diesen Vorgang nicht auszuführen, führt dazu, dass das Gerät nicht mehr störungsfrei funktioniert. -
Seite 8: Installation
INSTALLATION Vollständige Ansicht des Produktes... -
Seite 9: Allgemeine Beschreibung
DEUTSCH Allgemeine Beschreibung 1. Deckel Kaff eebohnenbehälter 2. Kaff eebohnenbehälter 3. Kaff eeauslauf 4. Anzeige Abtropfschale voll 5. Kaff eesatzbehälter 6. Brühgruppe 7. Servicetür 8. Bedienfeld 9. Rost 10. Abtropfschale 11. Wassertank 12. Drehknopf Mahlgradeinstellung 13. Keramikmahlwerk 14. Netzkabel 15. Schlüssel für Einstellung des Mahlgrads 16. -
Seite 10: Vorbereitung
DEUTSCH VORBEREITUNG Verpackung des Geräts Die Original-Verpackung wurde für den Schutz des Geräts während des Versandes entwickelt und hergestellt. Es wird empfohlen, diese Verpa- ckung für eventuelle zukünftige Transporte aufzubewahren. Vorbereitung Den Deckel des Kaff eebohnenbehälters und die Abtropfschale mit dem Rost aus der Verpackung nehmen. - Seite 11 DEUTSCH Den Wassertank herausnehmen. Den Wassertank mit frischem Wasser spülen. Den Wassertank mit frischem Wasser bis zum Füllstand MAX füllen und wieder in das Gerät einsetzen. Überprüfen, ob dieser vollständig eingesetzt wurde. Hinweis: Den Tank keinesfalls mit heißem oder kochendem Wasser, Wasser mit Kohlensäure oder anderen Flüssigkeiten füllen.
-
Seite 12: Erste Inbetriebnahme
DEUTSCH Den Stecker des anderen Endes des Netzkabels in eine Wandsteckdose mit geeigneter Spannung einstecken. Um das Gerät einzuschalten, muss die Taste ON/OFF “ ” gedrückt wer- den. Die LED “ ” beginnt mit kurzen Intervallen zu blinken, und zeigt damit an, dass das System entlüftet werden muss. -
Seite 13: Automatischer Spülzyklus/Selbstreinigung
DEUTSCH Die Taste “ ” drücken. Das Gerät gibt einige Sekunden lang Wasser aus. Die LED “ ” blinkt in langen Intervallen und die LED “ ” schaltet sich aus. Wenn die Wasserausgabe beendet wird, blinkt die LED “ ” in langen Intervallen. - Seite 14 DEUTSCH Die LED " " leuchtet dauerhaft auf. Das Gerät ist bereit für die Ausga- be von Kaff ee. Hinweise: Der automatische Spülzyklus/die Selbstreinigung wird gestartet, wenn das Gerät sich länger als 15 Minuten im Standby-Modus befi ndet oder ausgeschaltet war. Wurde das Gerät länger als 2 Wochen nicht benutzt muss zusätzlich der manuelle Spülzyklus durchgeführt warden.
-
Seite 15: Installation Des Wasserfilters "Intenza
DEUTSCH Installation des Wasserfi lters “INTENZA+” Es wird empfohlen, den Wasserfi lter “INTENZA +” zu installieren, der die Kalkbildung im Inneren des Geräts begrenzt und ein intensiveres Aroma des Kaff ees gewährleistet. Der Wasserfi lter “INTENZA+” ist separat erhältlich. Weitere Details sind auf der Seite für Pfl... -
Seite 16: Einstellungen
Das Gerät ermöglicht die Ausführung einiger Einstellungen für die Ausga- be eines stets optimalen Kaff ees. Saeco Adapting System Kaff ee ist ein Naturprodukt und seine Eigenschaften können je nach Herkunft, Mischung und Röstung unterschiedlich sein. Das Gerät ist mit einem System zur Selbsteinstellung ausgestattet, mit dem alle handels- üblichen Kaff eebohnensorten verwendet werden können (mit Ausnahme... -
Seite 17: Einstellung Keramikmahlwerk
DEUTSCH Einstellung Keramikmahlwerk Die Keramikmahlwerke garantieren einen stets perfekten Mahlgrad und eine spezifi sche Korngröße für jede Kaff eespezialität. Diese Technologie garantiert eine vollständige Bewahrung des Aromas und damit einen echten italienischen Kaff eegenuss. Achtung: Die Einführung der Finger oder anderer Gegenstände in den Innen- bereich ist verboten. - Seite 18 DEUTSCH Hinweis: Für die Einstellung muss der Schlüssel für die Einstellung des Mahlwerks, der im Lieferumfang des Geräts enthalten ist, benutzt werden. Der Geschmacksunterschied ist nach der Ausgabe von 2-3 Tassen Kaff ee wahr- nehmbar. Ist der Kaff ee wässrig oder läuft er leicht über, die Einstellungen des Mahlwerks ändern.
-
Seite 19: Einstellung Kaffeemenge In Der Tasse
DEUTSCH Einstellung Kaff eemenge in der Tasse Bei diesem Gerät kann die ausgegebene Kaff eemenge je nach Ge- schmackspräferenz und der Tassengröße eingestellt werden. Bei jedem kurzen Druck der Kaff eetaste “ ” gibt die Maschine eine pro- grammierte Kaff eemenge aus. Eine Tasse unter den Kaff eeauslauf stellen. -
Seite 20: Ausgabe Eines Kaffees
DEUTSCH AUSGABE EINES KAFFEES Vor der Ausgabe des Kaff ees prüfen, ob die grüne LED “ “ dauerhaft aufl euchtet und ob der Wassertank und der Kaff eebohnenbehälter gefüllt sind. Dauerhaft aufl euchtend 1 oder 2 Tassen unter den Kaff eeauslauf stellen. Die Kaff eetaste “... -
Seite 21: Reinigung Und Wartung
DEUTSCH REINIGUNG UND WARTUNG Tägliche Reinigung des Geräts Hinweis: Die regelmäßige Reinigung und Wartung des Geräts sind von wesent- licher Bedeutung für die Verlängerung des Betriebslebens desselben. Ihr Gerät ist ständig Feuchtigkeit, Kaff ee und Kalk ausgesetzt! Dieses Kapitel beschreibt in detaillierter Weise, welche Arbeitsvorgän- ge wie oft auszuführen sind. -
Seite 22: Tägliche Reinigung Des Wassertanks
DEUTSCH Tägliche Reinigung des Wassertanks Den kleinen weißen Filter oder den Wasserfi lter "INTENZA+" (soweit vorhanden) aus dem Tank herausnehmen und unter frischem Wasser reinigen. Den kleinen weißen Filter oder den Wasserfi lter "INTENZA+" (soweit vorhanden) wieder in seine Aufnahme einsetzen, indem er leicht ange- drückt und gedreht wird. - Seite 23 DEUTSCH Den Kaff eeauslauf gründlich mit dem Griff eines Löff els oder einem anderen abgerundetem Küchenutensil reinigen. Die Brühgruppe mit frischem und lauwarmem Wasser reinigen. Den oberen Filter sorgfältig reinigen. Hinweis: Für die Reinigung der Brühgruppe dürfen keine Reinigungsmittel oder Seife verwendet werden. Die Brühgruppe vollständig an der Luft trocknen lassen.
- Seite 24 DEUTSCH Die Taste “PUSH” kräftig drücken. Sicherstellen, dass sich der Haken für die Sperre der Brühgruppe in der korrekten Position befi ndet. Wenn sich dieser noch in der unteren Position befi ndet, ist er bis zum ordnungsgemäßen Einhaken nach oben zu ziehen. Die Brühgruppe erneut in ihre Halterung einsetzen, bis sie einrastet.
-
Seite 25: Monatliche Schmierung Der Brühgruppe
DEUTSCH Monatliche Schmierung der Brühgruppe Die Brühgruppe sollte nach jeweils 500 Tassen Kaff ee oder einmal mo- natlich geschmiert werden. Das Schmierfett der Brühgruppe ist separat erhältlich. Weitere Details sind auf der Seite für Pfl ege-Produkte in dieser Bedienungsanleitung zu fi nden. Hinweis: Vor der Schmierung der Brühgruppe muss diese mit frischem Wasser gereinigt und getrocknet werden, wie im Abschnitt “Wöchentliche... -
Seite 26: Entkalken
Die Verwendung anderer Produkte kann zu Schä- den am Gerät und zu Rückständen im Wasser führen. Das Entkalkungsmittel Saeco ist separat erhältlich. Weitere Details sind auf der Seite für Pfl ege-Produkte in dieser Bedienungsanleitung zu fi nden. Achtung: Das Entkalkungsmittel und die bis zum Abschluss des Zyklus ausgege- benen Produkte dürfen keinesfalls getrunken werden. -
Seite 27: Entkalken
Wasserfi lter “Intenza+”, soweit vorhanden, wird entfernt. Den Wassertank herausnehmen und leeren. Den gesamten Inhalt des Entkalkers Saeco einfüllen. Den Wassertank bis zum Füllstand MAX mit frischem Wasser füllen. Den Wassertank wieder ins Gerät einsetzen. -
Seite 28: Spülung
DEUTSCH Die orangefarbene LED “ ” beginnt mit langen Intervallen zu blinken und behält diese Blinkfrequenz für den gesamten Entkal- kungszyklus bei. Das Gerät gibt das Entkalkungsmittel mehrmals in Intervallen von ca. 1 Minute über den Kaff eeauslauf aus, bis der Wassertank leer ist. - Seite 29 DEUTSCH Hinweis: Soll die Ausgabe des Wassers unterbrochen werden (beispielsweise, um den Behälter zu leeren), wird die Taste “ ” gedrückt. Um die Ausgabe wieder zu starten, erneut die Taste " " drücken. Nach Abschluss des Spülzyklus wird die orangefarbene LED “ ”...
-
Seite 30: Unterbrechung Des Entkalkungszyklus
DEUTSCH UNTERBRECHUNG DES ENTKALKUNGSZYKLUS Sobald der Entkalkungsvorgang gestartet wurde, muss dieser vollstädnig durchlaufen werden. Gibt es Probleme beim Beenden des Entkalkungsvorganges, kann dieser durch die Trennung des Netzkaels vom Gerät unterbrochen werden. In diesem Fall sind foglende Schritte durchzuführen. Die Abtropfschale leeren. Den Wassertank leeren, sorgfältig ausspülen und bis zum Füllstand MAX füllen. - Seite 31 DEUTSCH Den Behälter leeren. Das Gerät ist betriebsbereit. Hinweis: Schaltet sich die orangefarbene LED " " nicht aus, muss so bald wie möglich ein erneuter Entkalkungszyklus durchgeführt werden.
-
Seite 32: Bedeutung Der Leuchtsignale
DEUTSCH BEDEUTUNG DER LEUCHTSIGNALE Bedienfeld Leuchtsignale Ursachen Abhilfen Maschine in Temperatur bereit für die Ausgabe von Kaff ee. Dauerhaft aufl euchtend Maschine in Aufheizphase für die Ausgabe Das Gerät beendet den Spülzyklus/die Selbstreinigung von Kaff ee. automatisch. Gerät in Phase Spülung/Selbstreinigung. Der Spülzyklus/die Selbstreinigung kann abgebrochen werden, gedrückt wird. - Seite 33 DEUTSCH Leuchtsignale Ursachen Abhilfen Gerät in Entkalkungsmodus. Zweite Phase des Entkalkens mit frischem Wasser. Den Entkalkungsvorgang vollständig durchlaufen. Doppel-Blinken Gerät in Entkalkungsmodus. Den Wassertank ausspülen und bis zum Füllstand MAX füllen. Den Entkalkungsvorgang vollständig durchlaufen. langsam blinkend und leuchtet dauerhaft. Gerät in Phase der Programmierung der Die Taste loslassen, sobald die gewünschte Kaff eemenge erreicht.
- Seite 34 Versuchen, einen weiteren Espresso oder Kaff ee auszugeben. Vorgang ausgeführt. blinken langsam Das Gerät funktioniert nicht. Das Gerät ausschalten. Nach 30 Sekunden erneut einschalten. 2 oder 3 Versuche vornehmen. Schaltet sich das Gerät NICHT ein, die Hotline Philips Saeco anrufen. Alle LED blinken gleichzeitig...
-
Seite 35: Problemlösung
Informationen nicht bei der Behebung des Problems, so be- suchen Sie die Seite FAQ auf der Webseite www.saeco.com/support oder wenden Sie sich an die Hotline Philips Saeco in Ihrem Land. Die jeweiligen Kontaktdaten werden im separat gelieferten Garantieheft oder auf www.saeco.com/support genannt. - Seite 36 Diese Probleme stellen keine Störung dar, wenn die Kaffeemischung geändert wurde oder wenn diese Störungen im Rahmen der ersten Installation auftreten. In diesem Falle sollte abgewartet werden, bis das Gerät eine Selbst- einstellung durchführt, wie im Abschnitt “Saeco Adapting System” beschrieben.
-
Seite 37: Energiesparmodus
DEUTSCH ENERGIESPARMODUS Standby Das Gerät wurde energiesparend entwickelt, wie die Energieeffizienzkenn- zeichnung der Klasse A zeigt. Nach einem Zeitraum von 30 Minuten, in dem das Gerät nicht betätigt wird, schaltet sie automatisch ab. Entsorgung Am Ende des Betriebslebens darf das Gerät nicht als normaler Hausmüll behandelt werden, sondern muss in einem offiziellen Sammelzentrum für das Recycling abgegeben werden. -
Seite 38: Technische Eigenschaften
Wir möchten sicherstellen, dass Sie mit Ihrem Gerät zufrieden sind. Sollten Sie dies nicht bereits getan haben, so registrieren Sie das Produkt bitte unter www.saeco.com/welcome. Auf diese Weise können wir mit Ihnen in Kontakt bleiben und Ihnen die Erinnerungen für die Reinigungs- und Entkalkungsvorgänge zusenden. -
Seite 39: Bestellung Von Pflege-Produkten
BESTELLUNG VON PFLEGE-PRODUKTEN Für die Reinigung und das Entkalken dürfen ausschließlich die Pfl ege-Pro- dukte von Saeco benutzt werden. Diese Produkte sind im Online-Shop Philips unter www.shop.philips.com/service (soweit in Ihrem Land vorhanden), beim Händler Ihres Vertrauens oder bei autorisierten Kunden- dienstzentren erhältlich. - Seite 40 Der Hersteller behält sich das Recht vor, Änderungen jeder Art ohne Vorankündigung vorzunehmen. www.philips.com/saeco...
