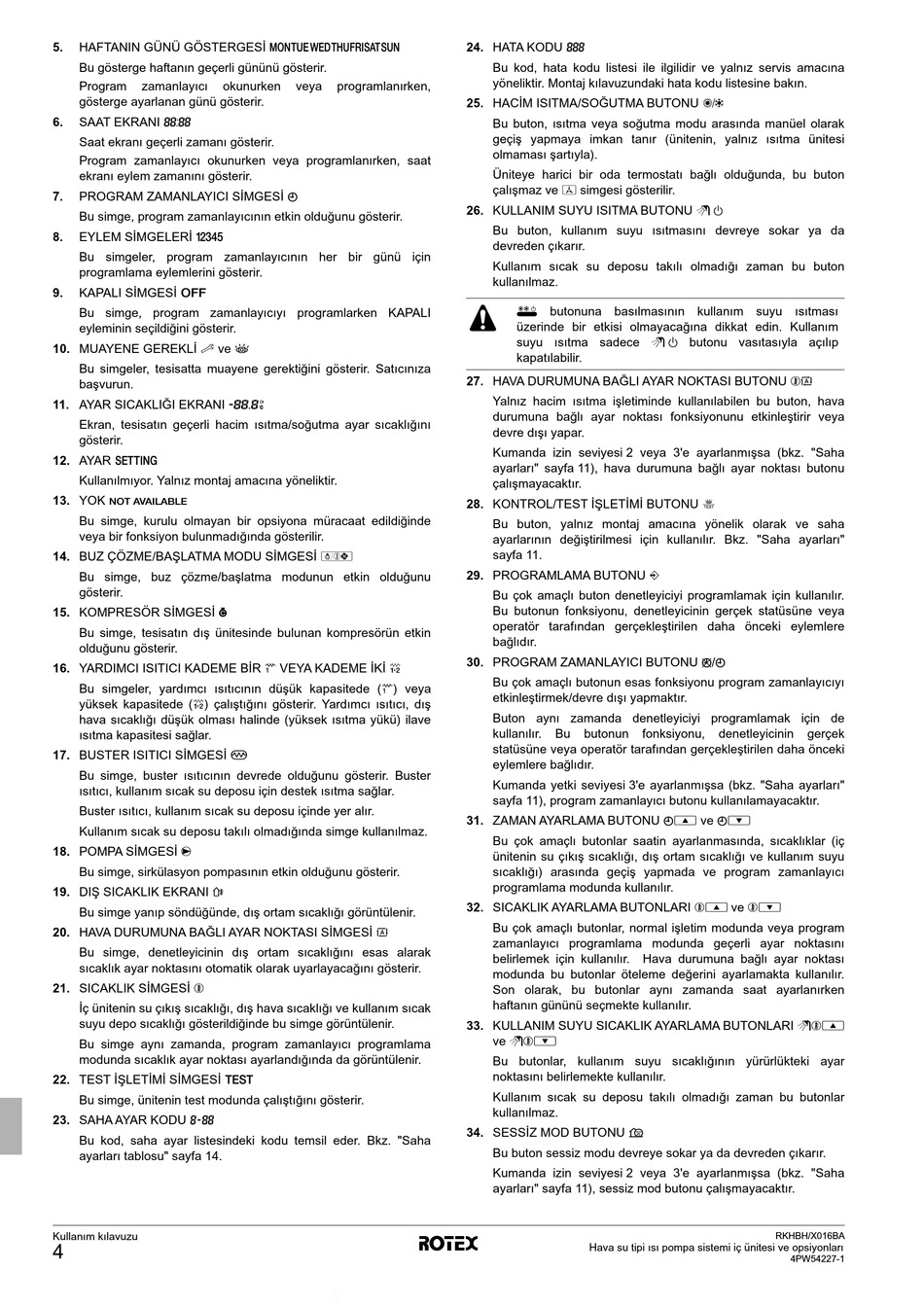

5. HAFTANIN GÜNÜ GÖSTERGESİ
Bu gösterge haftanın geçerli gününü gösterir.
Program zamanlayıcı okunurken
gösterge ayarlanan günü gösterir.
6. SAAT EKRANI 8
Saat ekranı geçerli zamanı gösterir.
Program zamanlayıcı okunurken veya programlanırken, saat
ekranı eylem zamanını gösterir.
7. PROGRAM ZAMANLAYICI SİMGESİ
Bu simge, program zamanlayıcının etkin olduğunu gösterir.
8. EYLEM SİMGELERİ q
Bu simgeler, program zamanlayıcının her bir günü için
programlama eylemlerini gösterir.
9. KAPALI SİMGESİ x
Bu simge, program zamanlayıcıyı programlarken KAPALI
eyleminin seçildiğini gösterir.
10. MUAYENE GEREKLİ k ve
Bu simgeler, tesisatta muayene gerektiğini gösterir. Satıcınıza
başvurun.
11. AYAR SICAKLIĞI EKRANI
Ekran, tesisatın geçerli hacim ısıtma/soğutma ayar sıcaklığını
gösterir.
12. AYAR $
Kullanılmıyor. Yalnız montaj amacına yöneliktir.
13. YOK n
Bu simge, kurulu olmayan bir opsiyona müracaat edildiğinde
veya bir fonksiyon bulunmadığında gösterilir.
14. BUZ ÇÖZME/BAŞLATMA MODU SİMGESİ
Bu simge, buz çözme/başlatma modunun etkin olduğunu
gösterir.
15. KOMPRESÖR SİMGESİ ç
Bu simge, tesisatın dış ünitesinde bulunan kompresörün etkin
olduğunu gösterir.
16. YARDIMCI ISITICI KADEME BİR
Bu simgeler, yardımcı ısıtıcının düşük kapasitede (
yüksek kapasitede ( § ) çalıştığını gösterir. Yardımcı ısıtıcı, dış
hava sıcaklığı düşük olması halinde (yüksek ısıtma yükü) ilave
ısıtma kapasitesi sağlar.
17. BUSTER ISITICI SİMGESİ
Bu simge, buster ısıtıcının devrede olduğunu gösterir. Buster
ısıtıcı, kullanım sıcak su deposu için destek ısıtma sağlar.
Buster ısıtıcı, kullanım sıcak su deposu içinde yer alır.
Kullanım sıcak su deposu takılı olmadığında simge kullanılmaz.
18. POMPA SİMGESİ é
Bu simge, sirkülasyon pompasının etkin olduğunu gösterir.
19. DIŞ SICAKLIK EKRANI u
Bu simge yanıp söndüğünde, dış ortam sıcaklığı görüntülenir.
20. HAVA DURUMUNA BAĞLI AYAR NOKTASI SİMGESİ
Bu simge, denetleyicinin dış ortam sıcaklığını esas alarak
sıcaklık ayar noktasını otomatik olarak uyarlayacağını gösterir.
21. SICAKLIK SİMGESİ b
İç ünitenin su çıkış sıcaklığı, dış hava sıcaklığı ve kullanım sıcak
suyu depo sıcaklığı gösterildiğinde bu simge görüntülenir.
Bu simge aynı zamanda, program zamanlayıcı programlama
modunda sıcaklık ayar noktası ayarlandığında da görüntülenir.
22. TEST İŞLETİMİ SİMGESİ t
Bu simge, ünitenin test modunda çalıştığını gösterir.
23. SAHA AYAR KODU ;
Bu kod, saha ayar listesindeki kodu temsil eder. Bkz. "Saha
ayarları tablosu" sayfa 14.
Kullanım kılavuzu
4
1234567
veya programlanırken,
p
l
9
d
( VEYA KADEME İKİ §
( ) veya
m
a
24. HATA KODU :
Bu kod, hata kodu listesi ile ilgilidir ve yalnız servis amacına
yöneliktir. Montaj kılavuzundaki hata kodu listesine bakın.
25. HACİM ISITMA/SOĞUTMA BUTONU
Bu buton, ısıtma veya soğutma modu arasında manüel olarak
geçiş yapmaya imkan tanır (ünitenin, yalnız ısıtma ünitesi
olmaması şartıyla).
Üniteye harici bir oda termostatı bağlı olduğunda, bu buton
çalışmaz ve e simgesi gösterilir.
26. KULLANIM SUYU ISITMA BUTONU
Bu buton, kullanım suyu ısıtmasını devreye sokar ya da
devreden çıkarır.
Kullanım sıcak su deposu takılı olmadığı zaman bu buton
kullanılmaz.
y butonuna basılmasının kullanım suyu ısıtması
üzerinde bir etkisi olmayacağına dikkat edin. Kullanım
suyu ısıtma sadece
kapatılabilir.
27. HAVA DURUMUNA BAĞLI AYAR NOKTASI BUTONU
Yalnız hacim ısıtma işletiminde kullanılabilen bu buton, hava
durumuna bağlı ayar noktası fonksiyonunu etkinleştirir veya
devre dışı yapar.
Kumanda izin seviyesi 2 veya 3'e ayarlanmışsa (bkz. "Saha
ayarları" sayfa 11), hava durumuna bağlı ayar noktası butonu
çalışmayacaktır.
28. KONTROL/TEST İŞLETİMİ BUTONU
Bu buton, yalnız montaj amacına yönelik olarak ve saha
ayarlarının değiştirilmesi için kullanılır. Bkz. "Saha ayarları"
sayfa 11.
29. PROGRAMLAMA BUTONU
Bu çok amaçlı buton denetleyiciyi programlamak için kullanılır.
Bu butonun fonksiyonu, denetleyicinin gerçek statüsüne veya
operatör tarafından gerçekleştirilen daha önceki eylemlere
bağlıdır.
30. PROGRAM ZAMANLAYICI BUTONU
Bu çok amaçlı butonun esas fonksiyonu program zamanlayıcıyı
etkinleştirmek/devre dışı yapmaktır.
Buton aynı zamanda denetleyiciyi programlamak için de
kullanılır. Bu butonun
statüsüne veya operatör tarafından gerçekleştirilen daha önceki
eylemlere bağlıdır.
Kumanda yetki seviyesi 3'e ayarlanmışsa (bkz. "Saha ayarları"
sayfa 11), program zamanlayıcı butonu kullanılamayacaktır.
31. ZAMAN AYARLAMA BUTONU
Bu çok amaçlı butonlar saatin ayarlanmasında, sıcaklıklar (iç
ünitenin su çıkış sıcaklığı, dış ortam sıcaklığı ve kullanım suyu
sıcaklığı) arasında geçiş yapmada ve program zamanlayıcı
programlama modunda kullanılır.
32. SICAKLIK AYARLAMA BUTONLARI
Bu çok amaçlı butonlar, normal işletim modunda veya program
zamanlayıcı programlama modunda geçerli ayar noktasını
belirlemek için kullanılır. Hava durumuna bağlı ayar noktası
modunda bu butonlar öteleme değerini ayarlamakta kullanılır.
Son olarak, bu butonlar aynı zamanda saat ayarlanırken
haftanın gününü seçmekte kullanılır.
33. KULLANIM SUYU SICAKLIK AYARLAMA BUTONLARI
ve wbj
Bu butonlar, kullanım suyu sıcaklığının yürürlükteki ayar
noktasını belirlemekte kullanılır.
Kullanım sıcak su deposu takılı olmadığı zaman bu butonlar
kullanılmaz.
34. SESSİZ MOD BUTONU s
Bu buton sessiz modu devreye sokar ya da devreden çıkarır.
Kumanda izin seviyesi 2 veya 3'e ayarlanmışsa (bkz. "Saha
ayarları" sayfa 11), sessiz mod butonu çalışmayacaktır.
Hava su tipi ısı pompa sistemi iç ünitesi ve opsiyonları
=
v
v butonu vasıtasıyla açılıp
ba
z
<
r / p
fonksiyonu, denetleyicinin gerçek
pi ve pj
bi ve bj
wbi
RKHBH/X016BA
4PW54227-1
