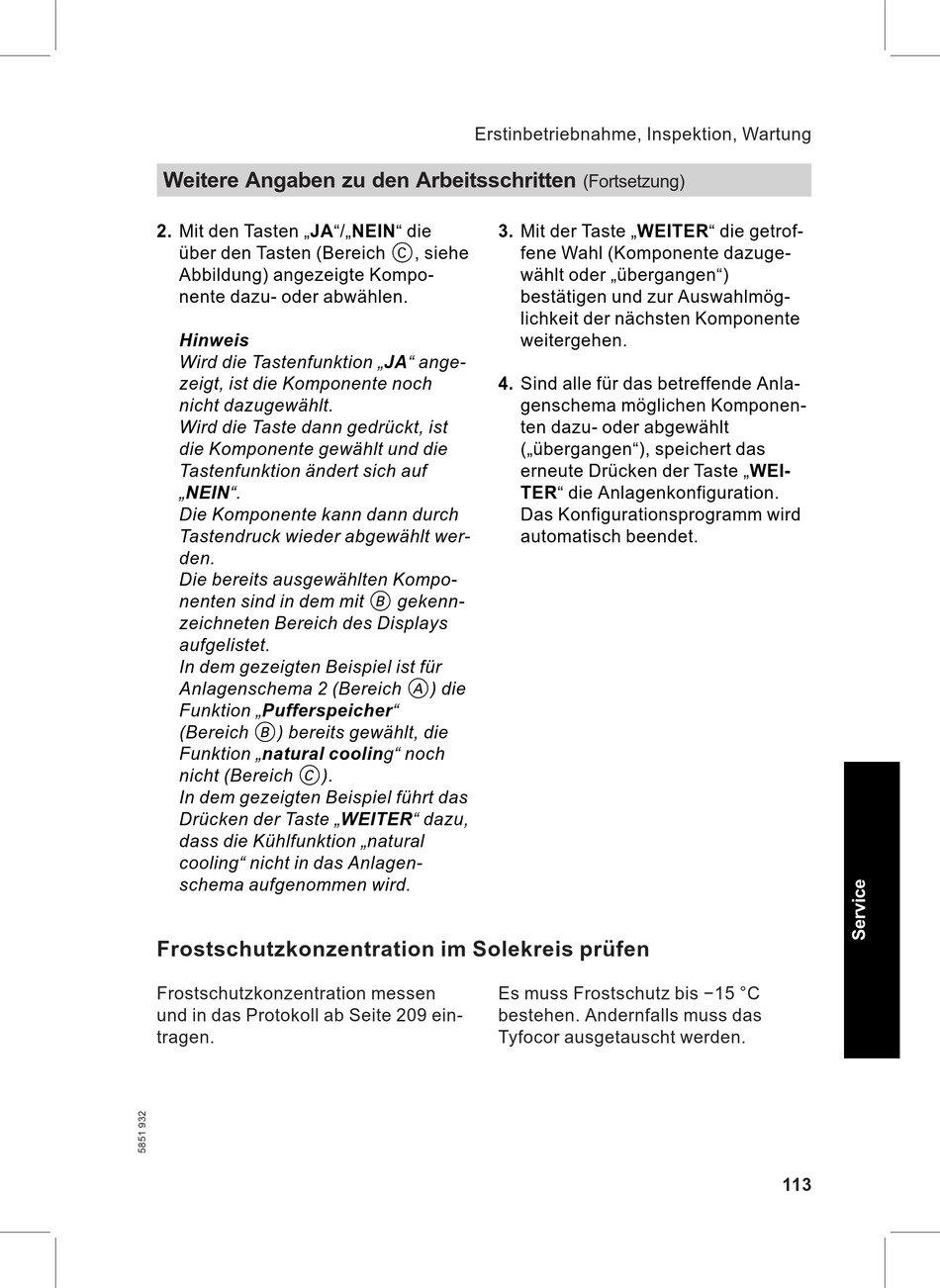

Frostschutzkonzentration Im Solekreis Prüfen - Viessmann Vitocal 343 Serviceanleitung

Weitere Angaben zu den Arbeitsschritten
2. Mit den Tasten JA / NEIN die
über den Tasten (Bereich C, siehe
Abbildung) angezeigte Kompo-
nente dazu- oder abwählen.
Hinweis
Wird die Tastenfunktion JA ange-
zeigt, ist die Komponente noch
nicht dazugewählt.
Wird die Taste dann gedrückt, ist
die Komponente gewählt und die
Tastenfunktion ändert sich auf
NEIN .
Die Komponente kann dann durch
Tastendruck wieder abgewählt wer-
den.
Die bereits ausgewählten Kompo-
nenten sind in dem mit B gekenn-
zeichneten Bereich des Displays
aufgelistet.
In dem gezeigten Beispiel ist für
Anlagenschema 2 (Bereich A) die
Funktion Pufferspeicher
(Bereich B) bereits gewählt, die
Funktion natural cooling noch
nicht (Bereich C).
In dem gezeigten Beispiel führt das
Drücken der Taste WEITER dazu,
dass die Kühlfunktion natural
cooling nicht in das Anlagen-
schema aufgenommen wird.
Frostschutzkonzentration im Solekreis prüfen
Frostschutzkonzentration messen
und in das Protokoll ab Seite 209 ein-
tragen.
Erstinbetriebnahme, Inspektion, Wartung
(Fortsetzung)
3. Mit der Taste WEITER die getrof-
fene Wahl (Komponente dazuge-
wählt oder übergangen )
bestätigen und zur Auswahlmög-
lichkeit der nächsten Komponente
weitergehen.
4. Sind alle für das betreffende Anla-
genschema möglichen Komponen-
ten dazu- oder abgewählt
( übergangen ), speichert das
erneute Drücken der Taste WEI-
TER die Anlagenkonfiguration.
Das Konfigurationsprogramm wird
automatisch beendet.
Es muss Frostschutz bis 15 °C
bestehen. Andernfalls muss das
Tyfocor ausgetauscht werden.
113
