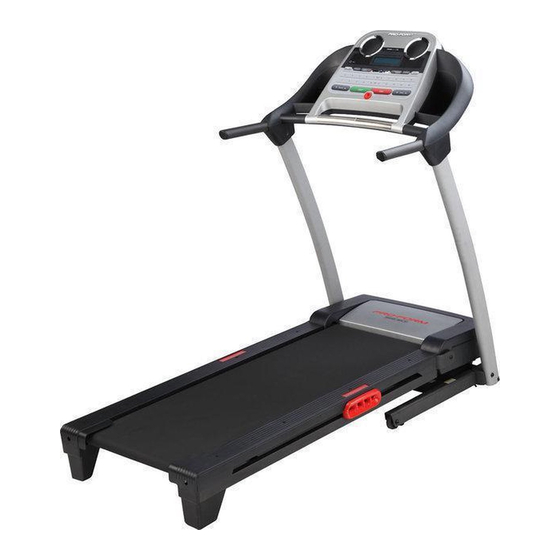

Modell-Nr. PETL69910.0
BEDIENUNGSANLEITUNG
Serien-Nr.
Schreiben Sie die Seriennummer in
den oben dafür freigehaltenen Platz,
falls sie in Zukunft gebraucht werden
sollte.
Aufkleber mit
Serien-Nr.
KUNDENDIENST
Bei Fragen und fehlender oder
beschädigter Teile, kontaktieren
Sie den Kundendienst (siehe
Informationen unten), oder kon-
taktieren Sie das Geschäft wo Sie
dieses Produkt gekauft haben.
0800 589 09 88
Mo - Fr 12:00 - 18:00 CET
Internetseite:
www.iconsupport.eu
Email:
csuk@iconeurope.com
VORSICHT
Lesen Sie bitte aufmerksam alle
Anleitungen, bevor Sie die-
ses Gerät in Betrieb nehmen.
Verwahren Sie diese Bedien-
ungsanleitung für späteren
www.iconeurope.com
Gebrauch.
