EINLEITUNG
Wir freuen uns, dass Sie einen Honda-Motor gekauft haben. Wir
wollen Ihnen dabei behilflich sein, das Beste aus Ihrem neuen Motor
herauszuholen und ihn gefahrlos zu betreiben. Informationen dazu
finden Sie in diesem Handbuch; lesen Sie es bitte sorgfältig durch,
bevor Sie den Motor in Betrieb nehmen. Bei Problemen oder Fragen
zum Motor wenden Sie sich an einen offiziellen autorisierten Honda-
Kundendienst.
Die Informationen in diesem Handbuch beruhen auf den neuesten
Produktinformationen zur Zeit der Drucklegung. American Honda
Motor Co., Inc. behält sich das Recht vor, Änderungen jederzeit ohne
vorherige Ankündigung oder irgendwelche Verpflichtung
vorzunehmen. Dieses Handbuch darf ohne schriftliche Genehmigung
auch nicht auszugsweise reproduziert werden.
Betrachten Sie dieses Handbuch bitte als permanenten Teil des
Motors; beim Weiterverkauf sollte es beim Motor bleiben.
Lesen Sie bitte auch die Anweisungen für das von diesem Motor
angetriebene Gerät zu weiteren Informationen zum Starten,
Abstellen, Betreiben, Einstellen und speziellen Wartungsvorschriften.
SICHERHEITSHINWEISE
Wir wollen vor Allem sicherstellen, dass Sie und Andere nicht
gefährdet werden. Deshalb haben wir wichtige Sicherheitshinweise in
diesem Handbuch und am Motor vorgesehen. Lesen Sie diese bitte
aufmerksam.
Diese Sicherheitshinweise machen Sie auf mögliche Gefahren
aufmerksam, durch die Sie oder Andere verletzt werden könnten. Alle
Sicherheitshinweise sind mit dem Sicherheitssymbol
dieser drei Wörter gekennzeichnet: GEFAHR, WARNUNG, oder
VORSICHT.
Diese Signalwörter bedeuten:
 GEFAHR
 WARNUNG
 VORSICHT
Jeder Hinweis teilt Ihnen mit, worum es sich bei der Gefahr handelt,
was passieren kann und was Sie dazu tun können, Verletzungen zu
vermeiden bzw. zu reduzieren.
SCHADENSVERHÜTUNGS-HINWEISE
Sie finden auch andere Hinweise, dienen mit dem Wort HINWEIS
eingeleitet werden.
Dieses Wort bedeutet:
Wenn Sie die Anweisungen nicht befolgen,
HINWEIS
kann Ihr Motor oder anderes Eigentum
beschädigt werden.
Der Zweck dieser Hinweise ist es, Schäden an Ihrem Motor, anderem
Eigentum und an der Umwelt zu vermeiden.
SICHERHEITSINFORMATIONEN
• Machen Sie sich mit der Funktionsweise aller Bedienungselemente
und damit, wie man in Notfällen den Motor rasch abstellt, vertraut.
Jeder, der das Gerät betreibt, muss ausreichend darüber
unterrichtet werden.
• Die Abgase Ihres Motors enthalten giftiges Kohlenmonoxid. Den
Motor nicht ohne ausreichende Belüftung - und insbesondere nie in
geschlossenen Räumen - betreiben.
• Beim Betrieb werden Motor und Auspuff sehr heiß. Mit dem Motor
mindestens 1 Meter (3 Fuß) Abstand zu Gebäuden und anderen
Geräten halten. Entflammbare Materialien fernhalten, und während
des Betriebs nichts auf den Motor legen.
© 2003 American Honda Motor Co., Inc. - Alle Rechte vorbehalten
G
und einem
Wenn Sie die Anweisungen nicht
befolgen, werden Sie TÖDLICH oder
SCHWER VERLETZT.
Wenn Sie die Anweisungen nicht
befolgen, können Sie TÖDLICH oder
SCHWER VERLETZT werden.
Wenn Sie die Anweisungen nicht
befolgen, können Sie VERLETZT
werden.

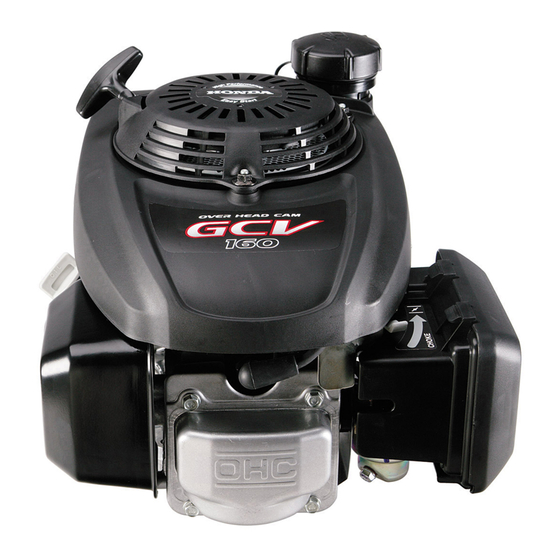

BENUTZERHANDBUCH
GEBRUIKERSHANDLEIDING
MANUALE DELL'UTENTE
GCV160 • GCV190
37Z0LA00BB
00X37-Z0L-A000-BB
INHALT
EINLEITUNG . . . . . . . . . . . . . . . . 1
SICHEREITSHINWEISE. . . . . . . . 1
Schadensverhütungs-
Hinweise . . . . . . . . . . . . . . . . . . 1
Sicherheitsinformationen . . . . 1
ELEMENTEN . . . . . . . . . . . . . . . . 2
INBETRIEBNAHME . . . . . . . . . . . 2
BETRIEB . . . . . . . . . . . . . . . . . . . 2
Betrieb . . . . . . . . . . . . . . . . . . . . 2
Betrieb von Typ 1 . . . . . . . . . . . 2
Betrieb von Typ 2 . . . . . . . . . . . 3
Betrieb von Typ 3 . . . . . . . . . . . 3
Betrieb von Typ 4 . . . . . . . . . . . 4
Betrieb von Typ 5 . . . . . . . . . . . 4
Betrieb von Typ 6 . . . . . . . . . . . 4
Wartung. . . . . . . . . . . . . . . . . . . 5
Wartungsplan . . . . . . . . . . . . . 5
Kraftstoff nachfüllen . . . . . . . . 6
Kraftstoffempfehlungen. . . . . . 6
Motoröl . . . . . . . . . . . . . . . . . . . 6
Luftreiniger . . . . . . . . . . . . . . . . 6
Zündkerze . . . . . . . . . . . . . . . . . 7
Schwungradbrems-
inspektion . . . . . . . . . . . . . . . . . 7
Funkenfänger . . . . . . . . . . . . . 7
IPC
POM53632
8000.2003.09
PRINTED IN U.S.A.
VORSCHLÄGE. . . . . . . . . . . . . . . 8
Lagern des Motors . . . . . . . . . 8
der Lagerdauer . . . . . . . . . . . . 8
Vergaser ablassen . . . . . . . . . . 8
Transport . . . . . . . . . . . . . . . . . 9
PROBLEME LÖSEN . . . . . . . . . . 9
INFORMATIONEN . . . . . . . . . . . . 9
und Typenschild. . . . . . . . . . . . 9
Sauerstoffhaltige
Kraftstoffe . . . . . . . . . . . . . . . . 10
Technische Daten . . . . . . . . . 10
Schaltplan . . . . . . . . . . . . . . . . 10
Garantieinformationen
. . . . . . . . . . . . . . . . . . Letzteseite
