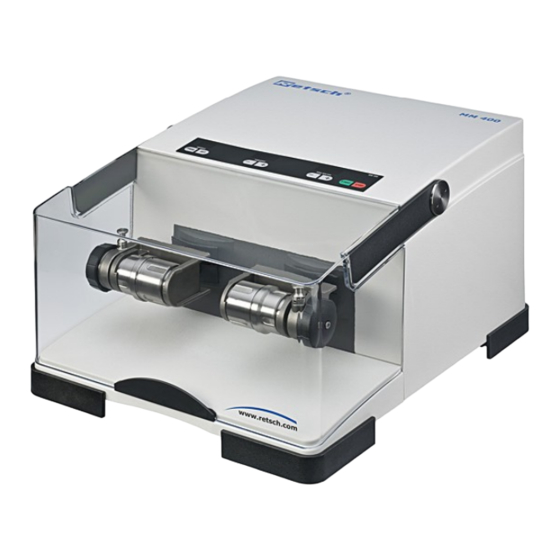

- Seite 1 Bedienungsanleitung Schwingmühle MM400 Retsch GmbH, 42781 Haan, Retsch-Allee 1-5, Germany 06.02.2012...
-
Seite 2: Hinweise Zur Bedienungsanleitung
Inhaltsverzeichnis genannten Bereichen. Sie leitet die für die jeweiligen Bereiche definierte(n) Zielgruppe(n) zum sicheren und bestimmungsgemäßen Umgang mit der MM 400 an. Die Kenntnis der relevanten Kapitel ist Voraussetzung für den sicheren und bestimmungsgemäßen Umgang. Bei der vorliegenden technischen Dokumentation handelt es sich um ein Nachschlagewerk und eine Lernanleitung. -
Seite 3: Inhaltsverzeichnis
Reinigung ..................24 Wartung ..................24 Verschleiß ..................24 Verschleißteile ................24 Prüfungen ..................24 Urheberrecht .................. 24 Änderungen ..................25 Zubehör MM 400 ................25 Sicherheitsvorschriften der MM 400 - Zusammenfassung ..... 26 Anhang .............. folgende Seiten 06.02.2012 Retsch GmbH... -
Seite 4: Sicherheit
Zielgruppe: Alle mit der Maschine in irgendeiner Form befassten Personen Die MM 400 ist ein modernes, leistungsfähiges Produkt der Retsch GmbH. Es befindet sich auf dem neuesten Stand der Technik. Bei bestimmungsgemäßem Umgang mit der Maschine und bei Kenntnis der hier vorliegenden technischen Dokumentation ist es vollkommen betriebssicher. -
Seite 5: Warnhinweise
Sachschäden Gebrauchsanweisung beachten Reparaturen Diese Bedienungsanleitung beinhaltet keine Reparaturanleitung. Zu Ihrer eigenen Sicherheit dürfen Reparaturen nur von der Retsch GmbH oder einer autorisierten Vertretung (Service-Technikern) durchgeführt werden. Benachrichtigen Sie bitte in diesem Falle: Die Retsch-Vertretung in ihrem Land Ihren Lieferanten... - Seite 6 Wenden Sie diese bei der Arbeit mit der MM 400 an. Materialien Es ist verboten in der MM 400 Stoffe zu vermahlen, bei denen Brand- oder Explosionsgefahr besteht! Bitte treffen Sie in Abhängigkeit von der Gefährlichkeit Ihrer Probe die notwendigen Maßnahmen, damit eine Gefahr für Personen ausgeschlossen ist.
- Seite 7 Reinigen der Mahlwerkzeuge. Zubehör MM 400 Nehmen Sie keine Veränderung an der Maschine vor, und Verwenden Sie nur die von Retsch zugelassenen Ersatzteile und Zubehör. Die von Retsch erklärte Konformität zu den europäischen Richtlinien verliert sonst ihre Gültigkeit. Ferner führt dies auch zum Verlust jeglicher Garantieansprüche.
-
Seite 8: Bestätigung
Bestätigung Ich habe die Kapitel Vorwort und Sicherheit zur Kenntnis genommen. _______________________________________ Unterschrift der Betreiber _______________________________________ Unterschrift Service-Techniker 06.02.2012 Retsch GmbH... -
Seite 9: Technische Daten
Zielgruppe: Betreiber, Bediener Maschinentypenbezeichnung: MM 400 Einsatz bei bestimmungsgemäßer Verwendung Die MM 400 ist ein Laborgerät und eignet sich zur Zerkleinerung und Homogenisierung weicher, faseriger, harter und spröder Materialien in trockenem und nassem Zustand. Die MM 400 ist ausschließlich für verschraubbare Mahlbecher mit Stahlmantel und Aufschlussset mit Spannzentrierungen 36mm und einer min. -
Seite 10: Schutzeinrichtungen
Natursteineinsätze der Mahlbecher durch die Kugel/n zerstört werden. Für weitere Informationen steht Ihnen unser Anwendungslabor gerne zur Verfügung. Schutzeinrichtungen Der Mahlraum der Labormühle MM 400 wird von einer stabilen Abdeckhaube umgeben. Das Starten des Gerätes ist nur bei geschlossener Haube möglich. Emissionen Geräuschkennwerte:... -
Seite 11: Schutzarten
Bei starken Temperaturschwankungen (z. B. beim Flugzeugtransport) ist die MM 400 vor Kondenswasser zu schützen. Sonst kann es zur Schädigung der elektro- nischen Bauteile kommen. Zwischenlagerung Achten Sie darauf, dass die MM 400 auch bei Zwischenlagerungen trocken gelagert wird. 06.02.2012 Retsch GmbH... -
Seite 12: Bedingungen Für Den Aufstellungsort
Umfang. Aufstellungshöhe : max. 2000 m über NN Aufstellen Die MM 400 nur auf einen stabilen Labortisch stellen, da sonst Vibrationen übertragen werden können. Transportsicherung entfernen: Auf der Unterseite der MM 400 befindet sich eine Transportsicherung die mit einem Pfeil gekennzeichnet ist. - Seite 13 Es ist eine externe Absicherung beim Anschluss des Netzkabels ans Netz entsprechend den Vorschriften des Aufstellungsortes vorzunehmen. Bei Nichtbeachtung der Angaben auf dem Typenschild können elektrische sowie mechanische Bauteile beschädigt werden. 06.02.2012 Retsch GmbH...
-
Seite 14: Bedienung
Bedienung Zielgruppe: Bediener Bedienelemente und Bedienung Grafische Ansichten Draufsicht Vorderansicht 06.02.2012 Retsch GmbH... -
Seite 15: Übersichtstabelle
Verschließt den Mahlraum Mahlbecherhalterung links Nimmt den Mahlbecher auf Mahlbecherhalterung rechts Nimmt den Mahlbecher auf Schalter EIN / AUS Zum Ein- und Ausschalten der MM 400 Sicherungsschublade Nimmt zwei Glassicherungen auf Gerätesteckdose Anschluss für Netzkabel des Gerätes Schnittstelle RS232 Ermöglicht das Update der Betriebssoftware... -
Seite 16: Anzeige- Und Bedieneinheit
Sekunde. Dauerhaftes Drücken schaltet den Ziffern - Schnelldurchlauf ein. Start – Taste Startet den Mahlbetrieb Grüne LED Zeigt Mahlbetrieb an Stop – Taste Unterbricht oder beendet den Mahlbetrieb, Rote LED und ON versetzt die Maschine in den Stand-by-Modus 06.02.2012 Retsch GmbH... -
Seite 17: Mahlbecher Einsetzen / Wechseln
Zum Entnehmen des Mahlbechers den Sperrbolzen anheben Abb.2 und das Handrad entgegengesetzt zum Spannen drehen. Um einen ruhigen Lauf der MM 400 sicherzustellen, müssen beide Mahlstellen mit annähernd der gleichen Masse belastet werden. Achten Sie darauf, dass die Mahlbecher richtig in die Führungen eingelegt sind. -
Seite 18: Frequenz Einstellen
Mahldauer wird auf den letzten Startwert zurückgesetzt. Während des Mahlvorganges kann die Dauer durch Drücken der N+ oder N– Tasten verstellt werden. Der Mahlvorgang wird nach Ablauf der Mahldauer automatisch beendet. Die Anzeige wird auf den zuletzt gestarteten Wert zurückgesetzt. 06.02.2012 Retsch GmbH... -
Seite 19: Mahlparameter Speichern
Mahlparameter speichern Das Abspeichern oder Abrufen von vorgewählten Mahlparametern kann nur im on-Modus ausgeführt werden. Nach dem Einschalten der MM 400 erscheint im Display L die Anzeige „on“. Durch Drücken des Tasters PROG kann man den nächsten PROG Programmplatz P1 bis P9 erreichen. Nach Programmplatz P9 erscheint wieder „on“... -
Seite 20: Betriebssoftwareanzeige
Display „frequency 1/s“ die aktuelle Softwareversion. Betriebssoftwareanzeige verlassen : Taste STOP drücken Austausch der Gerätesicherungen Es werden für die MM 400 folgende Glassicherungen benötigt: 2 Stück MT 3,15 A Austausch der Sicherungen • Netzstecker aus Gerätesteckdose A ziehen. • Durch Eindrücken der seitlichen Arretierungen an der Sicherungsschublade B wird diese entriegelt und kann herausgezogen werden. -
Seite 21: Der Mahlvorgang
4 - 10 6 – 15 8 – 20 Es ist verboten in der MM 400 Stoffe zu vermahlen bei denen Brand- oder Explosionsgefahr besteht! Bitte treffen Sie in Abhängigkeit von der Gefährlichkeit Ihrer Probe die notwendigen Maßnahmen, damit eine Gefahr für Personen ausgeschlossen ist. -
Seite 22: Sicherheitshinweis Zum Umgang Mit Flüssigstickstoff
Sicherheitshinweis zum Umgang mit Flüssigstickstoff Die MM 400 ist auch für eine kryogene Vermahlung vorgesehen. Als Zubehör für die Kaltvermahlung bieten wir zusätzlich ein Kryokit zur Kühlung der Mahlbecher mit Flüssigstickstoff an. Kryokit Bestellnummer: 22.354.0001. Verwenden Sie beim Umgang mit Flüssigstickstoff grundsätzlich immer eine Schutzbrille und tragen Sie... -
Seite 23: Sicherheitsfunktionen Und Fehleranzeige
Fehleranzeige Sicherheitsfunktionen F01 - Überlastung Um eine Überlastung des Antriebsmotors und daraus resultierende Gefährdungen der Anwender zu vermeiden, wurde die MM 400 mit einer Belastungsüberwachung versehen. Bei Überlastung schaltet die Überwachungsfunktion das Gerät rechtzeitig ab. Nach Ablauf der Abkühlzeit genügt es, die Maschine einmal aus- und wieder einzuschalten, um sie wieder normal betreiben zu können. -
Seite 24: Allgemeines
• Bei einem Öffnungsspalt von wenigen cm schaltet die Maschine sich ab und in der Anzeige erscheint F04. • F04 löschen mit Stopp-Taste O. Wenn diese Abschaltung nicht erfolgt, muss die MM 400 umgehend durch den Retsch-Service geprüft werden. Urheberrecht Weitergabe oder Vervielfältigung dieser Dokumentation,... -
Seite 25: Änderungen
Änderungen Technische Änderungen vorbehalten. Zubehör MM 400 Benennung Werkstoff Artikel-Nr. Mahlbecher 25ml Gehärteter Stahl 01.462.0237 Mahlbecher 1,5ml Rostfreier Stahl 01.462.0230 Mahlbecher 5ml 01.462.0231 Mahlbecher 10ml 01.462.0236 Mahlbecher 25ml 02.462.0213 Mahlbecher 35ml 01.462.0214 Mahlbecher 50ml 01.462.0216 Mahlbecher 10ml Wolframcarbid 01.462.0235 Mahlbecher 25ml 01.462.0217... -
Seite 26: Sicherheitsvorschriften Der Mm 400 - Zusammenfassung
Schadensansprüche werden in jeg- weise entstandene Sach- und Personen- licher Form ausgeschlossen schäden Transport Die MM 400 während des Transportes nicht Elektronische und mechanische Bau- stoßen, erschüttern oder werfen teile können beschädigt werden Verwahren Sie die Verpackung für die Dauer Eine Reklamation und Rücksendung in... -
Seite 29: Eg-Konformitätserklärung
Bevollmächtigter für die Zusammenstellung der technischen Unterlagen: J. Bunke (Technische Dokumentation) Die Retsch GmbH hält als technische Dokumentation zur Einsicht bereit: Unterlagen der Entwicklung, Konstruktionspläne, Analyse der Maßnahmen zur Konformitätssicherung, Analyse der Restrisiken sowie eine vorschriftsmäßige Bedienungsanleitung, die den anerkannten Regeln für die Erstellung von Benutzerinformationen entspricht. - Seite 32 Copyright ® Copyright by Retsch GmbH Haan, Retsch-Allee 1-5 D-42781 Haan Federal Republic of Germany...
