Fujitsu ESPRIMO E Betriebsanleitung Seite 48

Systemerweiterungen
A

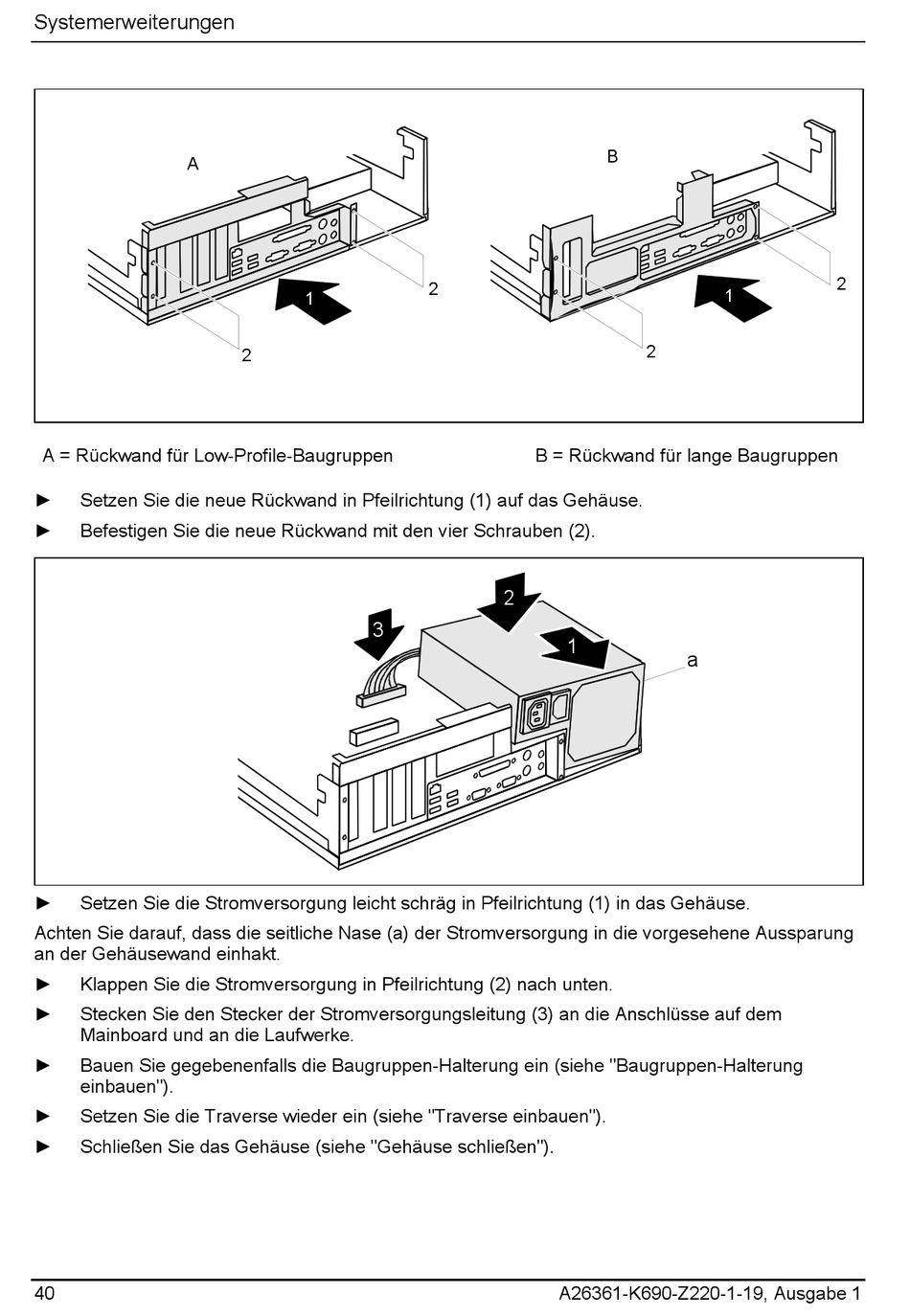

A = Rückwand für Low-Profile-Baugruppen
ﾓ
Setzen Sie die neue Rückwand in Pfeilrichtung (1) auf das Gehäuse.
ﾓ
Befestigen Sie die neue Rückwand mit den vier Schrauben (2).
ﾓ
Setzen Sie die Stromversorgung leicht schräg in Pfeilrichtung (1) in das Gehäuse.
Achten Sie darauf, dass die seitliche Nase (a) der Stromversorgung in die vorgesehene Aussparung
an der Gehäusewand einhakt.
ﾓ
Klappen Sie die Stromversorgung in Pfeilrichtung (2) nach unten.
ﾓ
Stecken Sie den Stecker der Stromversorgungsleitung (3) an die Anschlüsse auf dem
Mainboard und an die Laufwerke.
ﾓ
Bauen Sie gegebenenfalls die Baugruppen-Halterung ein (siehe "Baugruppen-Halterung
einbauen").
ﾓ
Setzen Sie die Traverse wieder ein (siehe "Traverse einbauen").
ﾓ
Schließen Sie das Gehäuse (siehe "Gehäuse schließen").
40
1
2
3
2
B = Rückwand für lange Baugruppen
2
1
A26361-K690-Z220-1-19, Ausgabe 1
B
1
2
a
2
