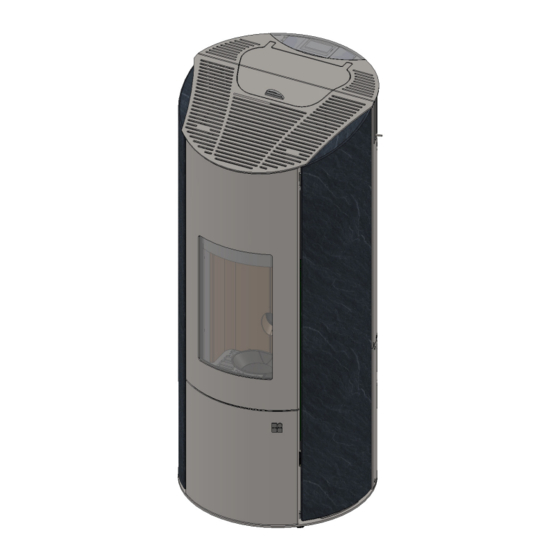

- Seite 1 Pellet-Kaminofen Levana 43/147 + 43/148 Pellet-Kaminofen Arina 43/156 + 43/158 Anleitung Seite ..2 - 35 Instruction Page ..36 - 65 Instructions Page ..66 - 99 Levana Arina - DIN EN 14785 - DIN EN 18897 raumluftunabhängig - DIBt - Bauaufsichtliche Zulassung - 15a BV-G...
-
Seite 2: Inhaltsverzeichnis
Inhaltsübersicht Kindersicherung ............. 23 Vorwort ..............3 Wartung ..............23 Allgemeine Warnhinweise ........3 Störmeldungen ............24 Technische Daten ............. 3 Warnmeldungen ............. 26 Zu beachtende Vorschriften ........3 Schornsteinbrand ........... 27 Schornsteinbemessung ........... 3 Stromausfall oder längeres Abschalten des Verbrennungsluftversorgung ........ -
Seite 3: Vorwort
Vorwort Technische Daten Dieser Pellet-Kaminofen ist ein Spitzenprodukt moder- 43/148 43/147 Pellet-Kaminofen ner Heiztechnik. 43/156 43/158 Großer Bedienungskomfort, moderne Regelungs tech- Nennwärmeleistung 6,0 kW 8,0 kW nik und effiziente Brenn technik gestatten den Einsatz Höhe bis Mitte 129,5 mm als hochwertige Raumheizung, ohne auf die angeneh- Anschlussstutzen Abgasrohr me Atmosphäre eines Kaminfeuers verzichten zu müs- Anschlussstutzen Abgasrohr... -
Seite 4: Verbrennungsluftversorgung
Zirkulation kalter Verbrennungsluft, dem Aufstellraum Wärme entzogen wird und es an kal- ten Verbrennungsluftleitungen zu einer erhöhten Kon- denswasserbildung kommt. Wir empfehlen Ihnen aus dem Olsberg-Sortiment die „Motorische Verbrennungsluftklappe“, Artikelnummer 43/1481.9240, die mit Ein- und Ausschalten des Heiz- betriebes automatisch öffnet und schließt. -
Seite 5: Montagefolge
Montagefolge ● Aufstellplatz festlegen. Im Strahlungsbereich des Kaminofens dürfen bis zu einem Abstand von 80 cm, gemessen ab Sichtscheibe der Feuerraumtür, keine Gegenstände aus brennbaren Stoffen vorhanden sein oder abgestellt werden. Mindestabstand zu brennbaren oder tragenden Wänden: seitlich und hinten 10 cm ●... -
Seite 6: Inbetriebnahme Und Bedienung
Inbetriebnahme und Bedienung Beachten Sie vor dem ersten Heizen ● Alle Zubehörteile aus dem Aschekasten und Feuer- Zulässiger Brennstoff raum entnehmen: Der Aschekasten befindet sich hinter der Re vi sions- ● Der Pellet-Kaminofen darf nur mit Pellets befeuert tür. Die Verriegelung des Aschekasten lösen und werden, die der DIN EN 14961-2 und dem Zer ti fi zie- rungsprogramm DIN-plus oder der Ö-Norm M 7135 den Aschekasten nach vorn heraus ziehen. -
Seite 7: Touch-Bedienfeld
Touch-Bedienfeld Allgemeiner Hinweis Um eine Taste zu betätigen, ist das Feld auf der Glasscheibe mit einem Finger flächig zu berühren. Jede Aktion ist mit einer einzelnen Berührung der Glasfläche durchzuführen, wobei der Finger zwischen den Berührungen von der Glasfläche abgehoben werden muss. Wenn 5 Minuten lang kein Tastendruck erfolgt, wird automatisch in die Displayanzeige der eingestellten Betriebsart gewechselt. - Seite 8 - Zünden - Start Wechsel der Displayanzeige mit (ENTER) - Heizbetrieb - Reinigung aktueller Wochentag, aktuelle Uhrzeit - Ausbrand Schaltzeit aktiv Automatik Temp.: 18 / 22°C Heizbetrieb Di,08:55 Kindersicherung Anzeige im Olsberg-Logo Punkt im Logo leuchtet bei Betätigung einer Taste...
- Seite 9 Anzeige Betriebszustand „Aus“ Das Gerät ist durch Betätigen der „Feuer-Taste“ ausgeschaltet worden. In diesem Betriebszustand kann kein auto- matischer Start (Heizbetrieb) erfolgen. Ausnahme: Frostschutz (siehe Kapitel „Einstellungen Frostschutz“) „Bereit“ Die Heizfreigabe wurde durch Betätigen der „Feuer-Taste“ erteilt. Da nicht alle Bedingungen für den Start des Ver- brennungsprozesses erfüllt sind, wird der Zündvorgang nicht gestartet, sondern das Gerät geht in den Betriebszustand „Bereit“.
-
Seite 10: Anschluss Des Gerätes
● Den Hauptschalter auf der rechten Geräterückseite auf „I“ stellen (Fig.6). ● Das Display wird automatisch aktiviert. Fig.6 Displayanzeige Aktion Beschreibung Die Software-Version (z.B. 1.00.35) und das Olsberg- Logo werden angezeigt. Die nächste Displayanzeige erscheint automatisch 1.00.35 nach 5 Sekunden. Sprachauswahl Sprachauswahl oder Folgende Sprachen können gewählt werden:... -
Seite 11: Menüauswahl
Displayanzeige Aktion Beschreibung Einstellungen abgeschlossen? Einstellungen oder Mit ↓ oder ↑ „ja“ oder „nein“ auswählen und mit abgeschlossen? (ENTER) bestätigen. / Nein Die Displayanzeige wechselt automatisch in die Betriebsart „Manuell“ (Werkseinstellung). Bereits zu diesem Zeitpunkt ist ohne weitere Ein- stellungen der manuelle Betrieb dieses Gerätes möglich. -
Seite 12: Einstellungen
Displayanzeige Aktion Beschreibung Einstellungen Mit ↓ oder ↑ können folgende Einstellungen ausge- wählt und mit (ENTER) aufgerufen werden: ● Schaltzeiten Es können Schaltzeiten hinterlegt werden, zu de- nen das Gerät automatisch ein- bzw. ausgeschal- Pellet-Kaminofen mit tet wird. Nennwärmeleistung 6 kW ●... - Seite 13 Displayanzeige Aktion Beschreibung ● Temperatur aus (nur bei Betriebsart „Automatik“) Die Ausschalthysterese des Gerätes kann auf 1°C bis 3 °C eingestellt werden. Werkseinstellung: 1°C ● Nachlauf Wenn ein externer Raumthermostat angeschlos- sen ist, kann der Nachlauf auf 1 Minute bis 9 Minuten oder „---“...
- Seite 14 Betriebsart „Manuell“ Displayanzeige Aktion Beschreibung In der Betriebsart „Manuell“ heizt das Gerät in den voreingestellten Schaltzeiten in Abhängigkeit von der gewählten Leistungsstufe. Außerhalb der Schaltzeiten befindet sich das Gerät in der Heizpause. Sind keine Schaltzeiten hinterlegt, ist ein Dauer- betrieb möglich. Es kann jederzeit die Leistungsstufe 1-5 eingestellt werden: - Leistungsstufe 1 entspricht 2,6 kW...
-
Seite 15: Betriebsart „Automatik
Betriebsart „Automatik“ Displayanzeige Aktion Beschreibung In der Betriebsart „Automatik“ heizt das Gerät in den voreingestellten Schaltzeiten in Abhängigkeit von der gewählten Raumtemperatur. Außerhalb der Schaltzeiten wird die voreingestellte Nachtabsenktemperatur als Regelgröße verwendet. Sind keine Schaltzeiten hinterlegt, ist ein Dauer- betrieb möglich. Während des Heizbetriebes kann eine Änderung der voreingestellten Raumtemperatur jederzeit vor- genommen werden. -
Seite 16: Einstellungen „Schaltzeiten
Einstellungen „Schaltzeiten“ Displayanzeige Aktion Beschreibung Schaltzeiten können für vordefinierte Tagesblöcke oder für jeden Wochentag einzeln definiert werden: - Wochenblock (Montag - Sonntag) - Wochenende (Samstag + Sonntag) - Arbeitstage (Montag - Freitag) - Montag Schaltzeiten - Dienstag Wochenblock - ... Wochenende Arbeitstage Mit ↓... -
Seite 17: Einstellungen „Datum-Uhrzeit
Displayanzeige Aktion Beschreibung Ist das 1. Schaltzeitpaar definiert, mit ↓ auf Anzeige „Weiter“ wechseln. Wochenende 1/3: 07:25 - 11:45 Mit (ENTER) das 1. Schaltzeitpaar bestätigen und Temperatur 21°C gleichzeitig in das 2. Schaltzeitpaar wechseln. aktiv Weiter Wochenende 2/3: :00 - 00:00 Das 2. -
Seite 18: Einstellungen „Sprache
Einstellungen „Sprache“ Displayanzeige Aktion Beschreibung Folgende Sprachen können gewählt werden: Sprachauswahl oder Deutsch, English, Français Deutsch English Mit ↓ oder ↑ die Sprache auswählen und mit (ENTER) Français bestätigen. Einstellungen „Konvektion“ nur für Pellet-Kaminofen mit Nennwärmeleistung 6 kW Displayanzeige Aktion Beschreibung Einstellungen Das Konvektionsluftgebläse ist Zubehör. -
Seite 19: Einstellungen „Nachtabsenkung
Einstellungen „Nachtabsenkung“ nur bei Betriebsart „Automatik“ Displayanzeige Aktion Beschreibung Die Nachtabsenktemperatur kann auf 5°C bis 20°C oder auf keine Nachtabsenktemperatur (---) einge- Einstellungen stellt werden. Konvekt. auto Werkseinstellung: --- oder Frostsch. 5°C Nachtabs. Die Temperatur mit (ENTER) auswählen („---“ blinkt), mit ↓... -
Seite 20: Einstellungen „Temperaturabfall
Einstellungen „Temperaturabfall“ nur bei Betriebsart „Automatik“ Displayanzeige Aktion Beschreibung Der Temperaturabfall beschreibt die Schaltdifferenz zwischen der eingestellten Raumtemperatur und dem Wiedereinschalten des Gerätes im Standby- Betrieb. Einstellungen max.Leistung Einstellbarer Temperaturbereich: 1°C - 6°C oder Standby Werkseinstellung: 2°C Tempabfall °C Die Temperatur mit (ENTER) auswählen (der Wert blinkt), mit ↓... -
Seite 21: Einstellungen „Nachlauf
Einstellungen „Nachlauf“ Displayanzeige Aktion Beschreibung Wenn ein externer Raumthermostat angeschlossen ist, kann der Nachlauf auf 1 Minute bis 9 Minuten oder „---“ eingestellt werden. Dadurch läuft das Gerät nach Erreichen der voreingestellten Raumtemperatur um die im Nachlauf definierte Zeit nach, um schnel- Einstellungen le Temperaturänderungen bzw. -
Seite 22: Information „Externe Anforderung
Information „Externe Anforderung“ Displayanzeige Aktion Beschreibung Als „externe Anforderung“ kann ein externer Raum- ther mostat angeschlossen werden. Da der inter- ne Raumtemperatursensor auch noch angeschlos- sen ist, wird das Signal zur Regelung genom- men, das als erstes schaltet. Soll mit dem externen Raumthermostat die Solltemperatur vorgegeben werden, muss die im Betriebszustand „Automatik“... -
Seite 23: Information „Betriebsdaten
Information „Betriebsdaten“ Displayanzeige Aktion Beschreibung Betriebsdaten Folgende aktuelle Daten werden angezeigt: Flamme 576°C - Flammtemperatur Saug. 1998UpM - Drehzahl des Saugzugventilators (Saug.) Heizleistung - Heizleistungsstufe - Unterdruck Unterdr. 18Pa Kindersicherung Displayanzeige Aktion Beschreibung Um ein versehentliches Verstellen oder ein unbe- fugtes Benutzen des Gerätes zu vermeiden, können Sie die Kindersicherung aktivieren. -
Seite 24: Störmeldungen
Störmeldungen Während eine Störung anliegt, wird ein laufender Verbrennungsprozess angehalten. Tritt eine Störmeldung im Ruhezustand auf, wird der Start des Verbrennungsprozesses nicht erlaubt. Eine Störmeldung wird mit Blinken des Displays angezeigt. Erst nach Behebung der Fehlerursache kann die Displayanzeige mit (ESC) verlassen werden. Gegebenenfalls Servicetechniker anfordern. -
Seite 25: Mögliche Fehlerursache
Displayanzeige Mögliche Fehlerursache Mögliche Behebung Automatik Flammtemperatur für längeren Zeitraum Betriebstemp. zu hoch. Ansteuerung Schneckenmotor Servicetechniker anfordern. zu hoch möglicherweise defekt. Automatik Unterdrucksensor Unterdrucksensor defekt oder nicht an- Servicetechniker anfordern. defekt geschlossen. Servicetechniker anfordern. GSM Modul defekt. Automatik GSM Modul prüfen. Verbindungsfehler. -
Seite 26: Warnmeldungen
Warnmeldungen Während eine Warnung anliegt, wird ein laufender Verbrennungsprozess angehalten. Solange sich das Gerät im Verbrennungsprozess befindet, ist die Warnmeldung dauerhaft sichtbar. Tritt eine Warnmeldung im Ruhezustand auf, wird der Start des Verbrennungsprozesses nicht erlaubt. Die Warn- meldung ist alle 30 Sekunden für 5 Sekunden sichtbar. Displayanzeige Fehlerursache Behebung... -
Seite 27: Schornsteinbrand
● Die Oberfläche kann sich unter Temperatur ver- ändern. Revisionstür hier drücken Die Revisionstür unterhalb des Feuerraums ist mit ei- nem Magnet-Druckverschluß ausgerüstet. Sie lässt sich durch leichtes drücken auf den Taster (Olsberg- Logo) öffnen. Das Verschließen erfolgt ebenso durch leichtes drücken. -
Seite 28: Reinigung
Reinigung Für eine einwandfreie Funktion des Gerätes ist die re- gelmäßige Reinigung des Feuerraums, insbesondere der Brennermulde und des Aschekastens, unbedingt erforderlich (siehe Fig.7a). Der Aschekasten sollte max. 3/4 gefüllt sein. Eine tägliche Sichtprüfung der Brennermulde auf Ver- schlackung ist durchzuführen. ●... -
Seite 29: Ersatzteile
Ersatzteile Zubehör Konvektionsluftgebläse Achtung: Artikelnummer 43/1481.9230 Eventuell benötigte Ersatzteile fordern Sie bitte bei Ihrem Fachhändler an. Es dürfen ausschließlich Origi- (nur für Pelletkaminofen mit Nennwärmeleistung 6 kW) nal-Ersatzteile verwendet werden. Für Ersatzteile ga- Mit dem Konvektionsluftgebläse wird die durch den Ka- rantieren wir 10 Jahre Ver sor gungs sicherheit. -
Seite 30: Anschlussplan
Anschlussplan 1) 78/4543.1481 Safety temperature rot/red +18V Unterdruck limiter schwarz/black Netz Underpressure Signal Power gelb/yellow supply weiß/white Flammtemperatur NiCrNi Flame temperature grün/green Pt1000 Raumtemperatur Room temperature Pt1000 Wassertemperatur (Ofen) 6-polig Water temperature (stove) Zündung 6 pole Pt1000 Ignition Puffer1 (Kessel) Einspielgerät Buffer1 (boiler) Import device... -
Seite 31: Allgemeine Garantiebedingungen
Vertragspartner (Verkäufer) wegen Sachmängeln un- Verschleißteile sind von der Garantie ausgeschlossen berührt. (siehe Abschnitt Verschleißteile). Die erteilten Garantien sind freiwillige Zusatzleistungen von Olsberg und haben nur für das Gebiet der 4. Verschleißteile Bundesrepublik Deutschland Gültigkeit. Verschleißteile unterliegen einer natürlichen, ihrer Funktion entsprechenden „ordnungsgemäßen“ Ab- 1. -
Seite 32: Der Garantieanspruch Erlischt, Wenn Technische
Behandlung und Wartung sowie durch Fehler beim das gesamte Produkt nicht. Aufstellen und Anschließen des Gerätes auftreten. In Fällen der Rücknahme von Waren ist Olsberg berech- Wir übernehmen keine Garantie bei Nichtbeachtung tigt, folgende Ansprüche auf Gebrauchsüberlassung der Aufstell- und Bedienungsanleitungen sowie bei und Wertminderung geltend zu machen: Einbau von Ersatz- und Zubehörteilen eines anderen... - Seite 33 Bemerkungen: ......................................................................................................... Unterschrift Gerätebesitzer nach Inbetriebnahme: ....................Ort, Datum: ................................Unterschrift Fachbetrieb nach Inbetriebnahme: ......................Ort, Datum: ................................Das unterschriebene Inbetriebnahmezertifikat an die Fa. Olsberg senden. Leistungen im Rahmen der Garantie werden nur erbracht, wenn ein unterzeichnetes Inbetriebnahmezertifikat vorliegt.
- Seite 36 Pellet stove Levana 43/147 + 43/148 Pellet stove Arina 43/156 + 43/158 Table of Contents Introduction ............. 37 Child safeguard ............57 General warnings ........... 37 Service ..............57 Technical data ............37 Error messages ............58 Regulations to be observed ........37 Warning messages ..........
-
Seite 37: Introduction
Introduction Technical data This pellet stove is a top-quality product of modern 43/148 43/147 Pellet stove heating technology. 43/156 43/158 Great operating convenience, modern control technol- Rated heat output 6,0 kW 8,0 kW ogy and efficient combustion technology permit use as Height to middle 129,5 mm a high-quality room heater, without having to dispense... -
Seite 38: Combustion Air Supply
We recommend the motorized combustion air damp- er from the Olsberg assortment, article number 43/1481.9240, which automatically opens and closes with switch on and off the heating. This unit can be retrofitted with a few simple steps in the stove. -
Seite 39: Installation Sequence
Installation sequence ● Determine the installation location. Objects made of flammable materials must not be present in, or be placed in the radiation area of the wood-burn- ing stove to a distance of 80 cm, measured from the view pane of the combustion chamber door. Minimum distance to flammable or bearing walls: to the side and rear 10 cm ●... -
Seite 40: Commissioning And Operation
Commissioning and operation Instructions that must be complied with prior to first heating Permissible fuel ● Remove all accessories from the ash box and the ● The pellet stove must only be fired with pellets that combustion chamber: correspond to DIN EN 14961-2 and the DIN-plus The ash box is behind the inspection door. -
Seite 41: Touch Control Panel
Touch control panel General information To activate a key, touch the field on the glass pane with your finger. Each action must be executed with a single touch of the glass surface; your finger must be lifted off of the glass surface between touches. If a key is not pressed for a period of 5 minutes, the system automatically goes to the display of the set operation mode. - Seite 42 Change the display with (ENTER) - heating - cleaning Current weekday, current time - burnout Time program active automatic temp.: 18 / 22°C heating Tu,08:55 Child safeguard Display in the Olsberg logo Dot in the logo is illuminated when activating a key...
- Seite 43 Display operating status “off” The appliance has been switched off by activating the “Fire-key”. In this operating status automatic start (heating) cannot occur. Exception: frost protection (see chapter „Settings frost protection“) “standby” The heating release has been issued by activating the “Fire-key”. Because not all of the conditions for the start of the combustion process are satisfied, the ignition process will not be started, but rather the appliance will go into the “standby”...
-
Seite 44: Connection Of The Appliance
“I” position (Fig.6). ● The display will be activated automatically. Fig.6 Display Action Description The software version (e.g. 1.00.35) and the Olsberg logo will be displayed. The next screen appears automatically after 5 sec- 1.00.35 onds. Language... -
Seite 45: Menu Select
Display Action Description Settings done? settings Select with ↓ or ↑ “yes” or “no” and confirm with done? (ENTER). / no The display changes automatically to “manual” mode (factory setting). Even at this point in time, without additional settings, manual operation of this appliance is possible. manual For this, select the power level and start heating with power:... - Seite 46 Display Action Description Settings The following settings can be selected with ↓ or ↑ and called up with (ENTER): ● timer Pellet stove with Timers can be stored at which the appliance will rated heat output 6 kW be switched on or off automatically. ●...
- Seite 47 Display Action Description ● temperature off (only for “automatic” mode) The switch off hysteresis of the appliance can be set from 1°C to 3°C. Factory setting: 1°C ● delay If an external room thermostat is connected the delay can be set from 1 to 9 minutes or “---”. Factory setting: --- ●...
-
Seite 48: Operation Mode "Manual
Operation mode “manual” Display Action Description In “manual” mode the appliance heats in the preset time programs depending on the selected power lev- Outside of the time programs the appliance is in heating pause. If no time programs are stored, continuous opera- tion is possible. -
Seite 49: Operation Mode "Automatic
Operation mode “automatic” Display Action Description In “automatic” mode the appliance heats in the pre- set time programs depending on the selected room temperature. Outside of the time programs the preset night set temperature is used as the reference value. If no time programs are stored, continuous opera- tion is possible. -
Seite 50: Settings "Time Program
Settings “time program” Display Action Description Time programs can be individually defined for pre- defined blocks of days or for each weekday individ- ually: - week block (Monday - Sunday) - weekend (Saturday + Sunday) time program - workdays (Monday - Friday) - Monday week block weekend... -
Seite 51: Settings "Date & Time
Display Action Description If the 1st time program pair is defined, go to the “next” display with ↓. weekend 1/3: 07:25 - 11:45 Confirm the 1st time program pair with (ENTER) and temperature 21°C simultaneously go to the 2nd time program pair. active next weekend... -
Seite 52: Settings "Language
Settings “language” Display Action Description The following languages can be selected: language Deutsch, English, Français Deutsch English Select the language with ↓ or ↑ and confirm with Français (ENTER). Settings “convection” only for pellet stove with rated heat output 6 kW Display Action Description... -
Seite 53: Settings "Night Set
Settings “night set” only for “automatic” mode Display Action Description The night set temperature can be set at 5°C to 20°C settings or no night set temperature (---) can be set. convect. auto Factory setting: --- frost pro 5°C night set Select the temperature with (ENTER) (“---”... -
Seite 54: Settings "Temperature Drop
Settings “temperature drop” only for “automatic” mode Display Action Description Temperature drop describes the switching difference between the set room temperature and switching back on of the appliance in standby operation. settings Adjustable temperature range: 1°C - 6°C max. power standby Factory setting: 2°C temp drop... -
Seite 55: Settings "Delay
Settings “delay” Display Action Description If an external room thermostat is connected the de- lay can be set from 1 to 9 minutes or “---”. Through this measure the appliance continues to run, after reaching the preset room temperature by the time settings defined in the delay, in order to prevent or ignore fast temp drop 2°C... -
Seite 56: Information "Extern Request
Information “extern request” Display Action Description As “extern request” (ext.req.) an external room ther- mostat can be connected. Because the internal room temperature sensor is also still connected the signal that first switches will be taken for control. If the tar- get temperature is specified with the external room thermostat, the adjustable room temperature must be set to the maximum value (40°C) in “automatic”... -
Seite 57: Information "Operating Data
Information “operating data” Display Action Description operating data The following actual data is displayed: flame 576°C - flame temperature exhaust 1998rpm - speed of the induced draught fan (exhaust) heat power - heat power level - underpressure pressure 18Pa Child safeguard Display Action Description... -
Seite 58: Error Messages
Error messages While an error is present a running combustion process will be stopped. If an error message occurs in idle status, start of the combustion process will not be allowed. An error message is indicated by the flashing of the display. The display can only be exited with (ESC) when the cause of the error has been eliminated. - Seite 59 Display Possible cause of error Possible elimination automatic Flame temperature too high for long- operating temp. er period of time. Auger motor activation Request a service technician. too hot may be defective. automatic pressure sensor Underpressure sensor defective or not Request a service technician.
-
Seite 60: Warning Messages
Warning messages If a warning is present, a running combustion process will be stopped. As long as the appliance is in the combustion process the warning message will be continuously visible. If an error message occurs in idle status, start of the combustion process will not be allowed. The warning message is visible every 30 seconds for 5 seconds. -
Seite 61: Chimney Fire
● The surface can change due to temperature. Inspection door Press here The inspection door below the combustion cham- ber is fitted with a magnetic pressure closure. It can be opened by lightly pressing on the button (Olsberg logo). Likewise it can be closed by lightly pressing. -
Seite 62: Cleaning
Cleaning For faultless function of the appliance, regular clean- ing of the combustion chamber, particularly of the com- bustion pan and of the ash box, is strictly required (see Fig.7a). The ash box should be max. 3/4 full. A daily visual inspection of the combustion pan for slag must be executed. -
Seite 63: Spare Parts
Spare parts Accessories Attention: Convection air blower Please request any spare parts required from your spe- Article number 43/1481.9230 cialist dealer. Only original spare parts must be used. (only for pellet stove with rated heat output 6 kW) For spare parts we guarantee 10 year security of sup- With the convection air blower, the hot air generated by ply. -
Seite 64: Connection Diagram
Connection diagram 1) 78/4543.1481 Safety temperature rot/red +18V Unterdruck limiter schwarz/black Netz Underpressure Signal Power gelb/yellow supply weiß/white Flammtemperatur NiCrNi Flame temperature grün/green Pt1000 Raumtemperatur Room temperature Pt1000 Wassertemperatur (Ofen) 6-polig Water temperature (stove) Zündung 6 pole Pt1000 Ignition Puffer1 (Kessel) Einspielgerät Buffer1 (boiler) Import device... - Seite 65 Signature of the appliance owner after commissioning: .................... City, date: ................................... Signature of the specialised company after commissioning: ..................City, date: ................................... Send the signed Commissioning Certificate to Olsberg. Guarantee services will only be provided if a signed Commissioning Certificate is present.
- Seite 66 Poêle à pellets Levana 43/147 + 43/148 Poêle à pellets Arina 43/156 + 43/158 Table des matières Préambule ............... 67 Sécurité enfants............87 Avertissements généraux ........67 Service ..............87 Spécifications techniques ........67 Info d‘erreurs ............88 Réglementation à observer ........67 Avertissements ............
-
Seite 67: Préambule
Préambule Spécifications techniques Le poêle à pellets est un produit de pointe des tech- 43/148 43/147 Poêle à pellets niques de chauffage modernes. 43/156 43/158 Sa grande convivialité, sa technique de régulation Puissance thermique nominale 6,0 kW 8,0 kW moderne et une combustion énergétiquement perfor- Hauteur jusqu’au centre mante permettent son emploi pour chauffer l’habitat du manchon de raccord du... -
Seite 68: Alimentation En Air De Combustion
Il convient donc de l‘isoler avec un matériau iso- lant approprié. Les règles techniques des fabricants de poêles et installations de chauffage de l‘air doivent être respectées. Nous recommandons l‘emploi des conduits d‘air de combustion de l’assortiment Olsberg munis d‘une lèvre d‘étanchéité. -
Seite 69: Séquences De Montage
Séquences de montage ● Choisir l‘emplacement du poêle. Aucun objet com- posé de matières combustibles ne doit se trouver ni être installé dans la zone de rayonnement du poêle, soit à une distance inférieure à 80 cm mesurée à partir de la vitre de la porte du foyer. Distance minimum des parois inflammables ou des murs porteurs: 10 cm sur les côtés et à... -
Seite 70: Mise En Service Et Utilisation
Mise en service et utilisation Ce qu‘il faut faire avant la première chauffe Combustibles autorisés ● Sortir tous les accessoires du cendrier et du foyer: ● Le poêle à pellets doit brûler uniquement des pellets Le cendrier se trouve derrière la porte de visite. conformes à... -
Seite 71: Tableau De Commande Tactile
Tableau de commande tactile Remarque générale Pour actionner une touche, il suffit de toucher du bout du doigt le champ concerné sur la surface du verre. Chaque action est opérée en touchant une seule fois la surface du verre et en relevant le doigt de la surface du verre entre deux contacts. - Seite 72 Jour de la semaine et heure actuels - fin combustion Timer (heures programmées) actif automatique temp.: 18 / 22°C chauffage Ma,08:55 Sécurité enfants Visualisation dans le logo Olsberg Le point s’allume dans le logo quand on appuie sur une touche...
- Seite 73 Affichage de l’état de service «off» Le poêle s’est éteint parce qu’on a appuyé sur l’icône «flamme». Un démarrage automatique (en mode de chauffage) ne peut pas avoir lieu dans cet état. Exception: hors gel (voire chapitre «Réglages hors gel») «standby»...
-
Seite 74: Raccordement Du Poêle
● Mettre l‘interrupteur principal (côté droit arrière) sur «I» (Fig.6). ● L‘afficheur devient automatiquement actif. Fig.6 Afficheur Action Description La version du logiciel (1.00.35 par exemple) et le logo Olsberg s’affichent. L‘affichage suivant apparaît automatiquement au 1.00.35 bout de 5 secondes. Langue langue Langues au choix: Deutsch Deutsch, English, Français... -
Seite 75: Sélection Menu
Afficheur Action Description Réglage terminer? réglage Opter pour «oui ou «non» avec ↓ ou ↑ puis confir- terminer? mer avec ENTER. / non L‘affichage passe ensuite automatiquement en mode d’opération «manuel» (réglage par défaut). Dès ce moment, il est possible d’utiliser le poêle en mode manuel sans aucun autre réglage. - Seite 76 Afficheur Action Description Réglages Les touches ↓ ou ↑ permettent de sélectionner les réglages qui suivent, lesquels sont ensuite appelés en appuyant sur ENTER: ● timer Des horaires peuvent être programmés auxquels le poêle doit s‘allumer ou s‘éteindre automatique- ment. Poêle à...
- Seite 77 Afficheur Action Description ● température off (uniquement pour le mode d‘opération «automatique») Hystérésis d’arrêt du poêle se règle entre 1°C et 3°C. Réglage par défaut: 1°C ● délai Si un thermostat ambiant externe est raccordé, la poursuite du fonctionnement se règle entre 1 mi- nute et 9 minutes ou à...
-
Seite 78: Mode D'opération «Manuel
Mode d‘opération «manuel» Afficheur Action Description En mode d‘opération «manuel», le poêle chauffe aux horaires programmés avec la puissance choisie. En dehors des horaires programmés, le poêle inter- rompt la chauffe. Un feu continu est possible si aucun horaire n’a été programmé. -
Seite 79: Mode D'opération «Automatique
Mode d‘opération «automatique» Afficheur Action Description En mode d‘opération «automatique», le poêle chauffe aux horaires programmés en fonction de la température ambiante choisie. En dehors des horaires programmés, la baisse de température nocturne réglée sert de grandeur de ré- gulation. Un feu continu est possible si aucun horaire n’a été... -
Seite 80: Réglages «Timer
Réglages «timer» Afficheur Action Description Des horaires peuvent être programmés pour des tranches journalières définies ou pour chaque jour de la semaine : - semaine (du lundi au dimanche) - week-end (samedi + dimanche) - jours ouvrés (du lundi au vendredi) timer - Lundi semaine... -
Seite 81: Réglages «Date & Heure
Afficheur Action Description Une fois le premier couple d’horaires défini, appuyer sur ↓ pour passer à l’affichage «suivant». week-end 1/3: 07:25 - 11:45 Confirmer avec ENTER le 1er couple d’horaires et température 21°C passer en même temps au 2ème couple d’horaires. active suiv. -
Seite 82: Réglages «Langue
Réglages «langue» Afficheur Action Description Langues au choix: langue Deutsch, English, Français Deutsch English Sélectionner la langue avec ↓ ou ↑ puis confirmer Français avec ENTER. Réglages «convection» uniquement pour poêle à pellets avec puissance thermique nominale 6 kW Afficheur Action Description réglages... -
Seite 83: Réglages «Set Nuit
Réglages «set nuit» uniquement pour le mode d‘opération «automatique» Afficheur Action Description La baisse de température nocturne se règle entre 5°C et 20°C ou à «---» quand il ne doit pas y avoir de réglages baisse nocturne. convect. auto Réglage par défaut: --- hors gel 5°C set nuit... -
Seite 84: Réglages «Chute De Température
Réglages «chute de température» uniquement pour le mode d‘opération «automatique» Afficheur Action Description La chute de température décrit la différence entre la température ambiante réglée et la remise en marche du poêle en mode standby. réglages Plage de température pouvant être réglée: 1°C - 6°C puiss. -
Seite 85: Réglages «Délai
Réglages «délai» Afficheur Action Description Si un thermostat ambiant externe est raccordé, la poursuite du fonctionnement se règle entre 1 minute et 9 minutes ou à «---». Dans ce cas, quand la tem- pérature ambiante réglée est atteinte, le poêle conti- nue de marcher durant le temps défini pour empê- réglages cher ou ignorer des fluctuations rapides de tempé-... -
Seite 86: Information «Thermostat Ambiant Externe
Information «thermostat ambiant externe» Afficheur Action Description Un thermostat ambiant externe (therm ext.) peut être branché au poêle. Mais comme ce dernier est égale- ment muni d‘une sonde interne de température am- biante, le premier signal délivré est celui qui sera uti- lisé... -
Seite 87: Information «Information
Information «information» Afficheur Action Description information Voici les données actuelles qui peuvent s’afficher: flamme 576°C - température de la flamme - vitesse du ventilateur de tirage par aspiration extract 1998t/m (extract) puissance - puissance de chauffe pression 18Pa - dépression Sécurité... -
Seite 88: Info D'erreurs
Info d‘erreurs En présence d‘une anomalie, le processus de combustion en cours s‘arrête. Si une anomalie survient alors que le poêle est arrêté, le démarrage du processus de combustion ne sera pas autorisé. Une anomalie est signalée par le clignotement de l‘afficheur. La visualisation sur l‘afficheur ne peut être enlevée avec ESC qu‘après qu‘il ait été... - Seite 89 Afficheur Cause possible de la panne Remède possible automatique La température de la flamme est res- température tée trop longtemps trop élevée. La com- Faire appel à un technicien de trop chaud mande du moteur de la vis sans fin est maintenance.
-
Seite 90: Avertissements
Avertissements En présence d‘un avertissement, le processus de combustion en cours s‘arrête. Tant que le poêle se trouve en cours de combustion, l‘avertissement reste durablement visible. Si un avertissement survient alors que le poêle est arrêté, le démarrage du processus de combustion ne sera pas autorisé. -
Seite 91: Feu De Cheminée
Porte de visite Appuyer ici La porte de visite sous le foyer est munie d‘une fer- meture magnétique à pression. Elle s‘ouvre facilement en appuyant légèrement sur la touche (Logo Olsberg). La fermeture s‘effectue également par une légère pres- sion. -
Seite 92: Nettoyage
Nettoyage Pour un fonctionnement impeccable du poêle, il est in- dispensable de nettoyer régulièrement le foyer, et no- tamment le brasier et le cendrier (voir Fig.7a). Le cendrier ne doit jamais être rempli à plus des 3/4. Le brasier doit être inspecté quotidiennement pour s‘assurer qu‘il n‘est pas encrassé. -
Seite 93: Pièces De Rechange
Pièces de rechange Accessoires Attention: Soufflante d‘air de convection Vous trouverez les pièces de rechange dont vous pour- Référence article 43/1481.9230 riez éventuellement avoir besoin chez votre revendeur (uniquement pour poêle à pellets spécialisé. Utilisez seulement des pièces d‘origine, à avec puissance thermique nominale 6 kW) l‘exclusion de toutes autres. -
Seite 94: Schéma De Branchement
Schéma de branchement 1) 78/4543.1481 Limiteur de rouge température +18V noir Secteur Signal Dépression jaune blanc NiCrNi Température de flamme vert Pt1000 Température ambiante Pt1000 Température d‘eau 6 pôles (poêle) Allumage Pt1000 Ballon1 Instrument de (chaudière) mise au point Pt1000 Ballon2 Grille (chaudière) (accessoire) - Seite 95 Signature de l‘entreprise spécialisée après la mise en service: ................Lieu, date: .................................. Envoyer le certificat de mise en service signé à la société Olsberg. Les prestations de garantie ne seront octroyées qu’en présence d’un certificat de mise en service signé.
