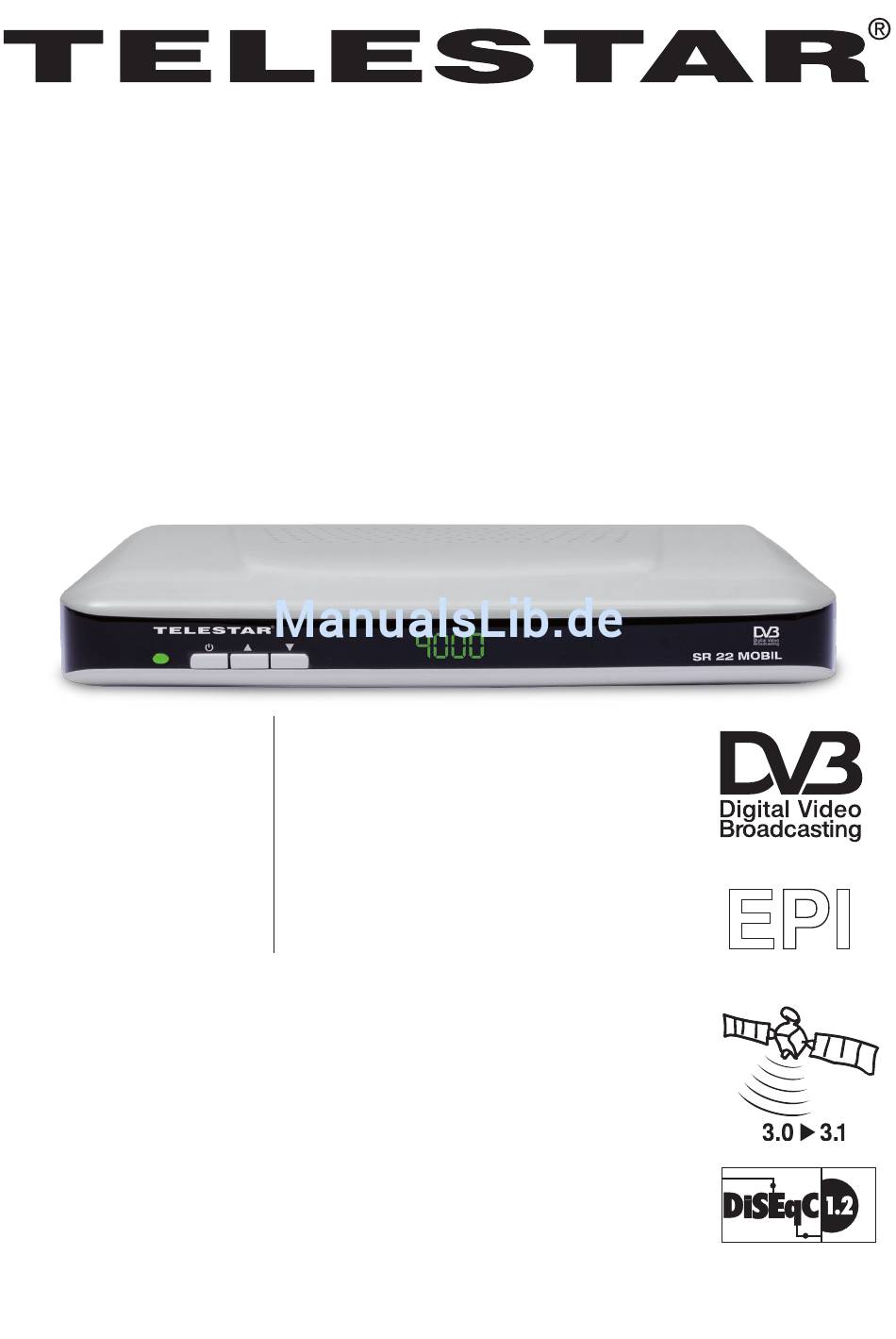

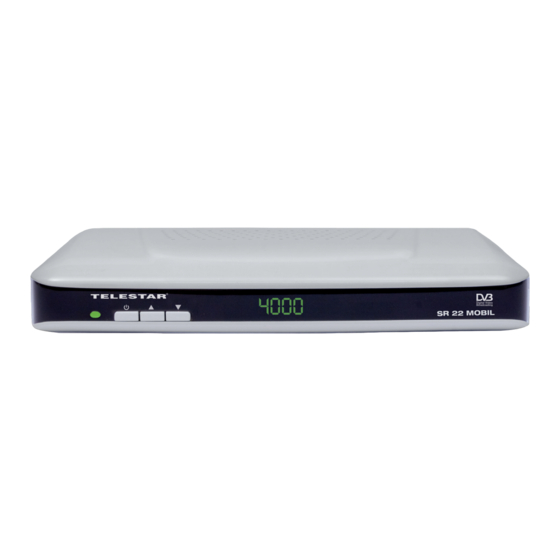

- Seite 1 Bedienungsanleitung TELESTAR SR 22 MOBIL...
-
Seite 2: Inhaltsverzeichnis
1 Inhaltsverzeichnis 1 Inhaltsverzeichnis . . . . . . . . . . . . . . . . . . . . . . . 2 2 Abbildungen . - Seite 3 7 . Programmwahl . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 7 . .1 Mit Hilfe der Programm auf/ab-Tasten .
-
Seite 4: Abbildungen
0 80-550 567 (0,14 €/min) oder 00 49-65 95-9003004 Gerne können Sie auch eine E-mail an service@telestar .de oder ein Fax an 0049-6595-9003003 senden . Sollten wir das Problem auf diesem Wege nicht lösen können, senden Sie das Gerät bitte an unser Servicecenter unter folgender Adresse ein: Für Deutschland: TELESTAR Servicecenter, Vulkanhöhe/An der B 410, D 5455-Dreis-Brück... - Seite 5 Ein/Standby Programm auf/ab Audio- ausgang optischer Video- ausgang Digitalausgang Netzanschluss 1/4 V LNB-Eingang SCART-Buchse SCART-Buchse...
-
Seite 6: Bitte Zuerst Lesen
3 Bitte zuerst lesen > Bevor Sie mit der Inbetriebnahme des Gerätes beginnen, überprüfen Sie zunächst die Lieferung auf Vollständigkeit . Im Lieferumfang sind enthalten: 1 Receiver, 1 Fernbedienung, 1 Bedienungsanleitung, 1 Garantiekarte, Batterien (1,5V Microzelle AAA), Steckernetzteil, Zigarettenanzünderkabel, Scartkabel >... -
Seite 7: Sicherheitshinweise
Achtung! WichtigeSicherheitshinweise VORSICHT: UM DIE GEFAHR EINES ELEKTROSCHOCKS ZU VERMEIDEN, SOLLTEN SIE NIEMALS DAS GEHÄUSE ÖFFNEN . ES BEFINDEN SICH IM GERÄT KEINE TEILE DIE VOM ANWENDER REPARIERT WERDEN KÖNNEN, BEI BEDARF WENDEN SIE SICH AN QUALIFIZIERTE SERVICEFACHKRÄFTE . SICHERHEITSVORKEHRUNGEN: Dieser Receiver wurde nach Vorgaben internationaler Sicherheitsstandards hergestellt . -
Seite 8: Entsorgung Von Elektrischen Und Elektronischen Geräten
Entsorgung von elektrischen und elektronischen Geräten Dieses Symbol auf einem Artikel oder auf einer Verpackung zeigt an, daß der Artikel nicht im üblichen Haushaltsmüll ent- sorgt werden kann . Der Artikel muß an einem entsprechenden Sammelpunkt für die Rücknahme und Wiederverwertung alter elektrischer und elektronischer Geräte abgegeben werden . -
Seite 9: Anschluß
4 Anschluß Die im folgenden erscheinenden Verweise a b c usw . beziehen sich auf die Zeichnung auf Seite 8 . 4.1 Netzanschluß Der Digital-Receiver sollte erst dann an das Stromnetz ange- schlossen werden, wenn das Gerät komplett mit den zugehöri- gen Komponenten verkabelt ist . -
Seite 10: Anpassung Des Receivers An Die
> Markieren Sie mit den Pfeiltasten auf/ab die Zeile OSD-Sprache . > Drücken Sie die Taste OK. Es öffnet sich ein Fenster mit den zur Verfügung stehenden Bediensprachen . > Wählen Sie mit den Pfeiltasten auf/ab die gewünsch- te Bediensprache aus und bestätigen Sie mit OK . 5.2 Anpassung des Receivers an die Empfangsanlage Nun können Sie die Einstellung Ihres Digital-Receivers an... -
Seite 11: Sendersuche
> Drücken Sie die Taste OK . Es öffnet sich ein Fenster mit den zur Verfügung stehenden Satelliten . > Wählen Sie mit den Pfeiltasten auf/ab oder den Tasten Blättern auf/ab den Satelliten aus, den Sie mit der DiSEqC-Einstellung Position B/Option B empfan- gen und bestätigen Sie mit OK . -
Seite 12: Osd-Sprache
> Mit den Pfeiltasten auf/ab können Sie den Marker innerhalb des Menüs bewegen und wie angegeben die einzelnen Positionen verändern . Beachten Sie bei der Auswahl eines Menüpunktes ggf . auch die Bildschirmeinblendungen . Es können folgende Einstellungen vorgenommen werden: 6.1.1 OSD-Sprache Unter diesem Menüpunkt haben Sie die Möglichkeit, die Menüsprache entsprechend Ihren Wünschen einzustellen . -
Seite 13: Lnb Spannung
Sprachen gehen Sie bitte mit den Pfeiltasten auf/ab auf die Zeile „Auto Untertitel“ und markieren diese mittels der OK Taste . Anschließend können Sie die Funktion Auto Untertitel ein- bzw . ausschalten und die gewünschten Sprachen in einer Reihenfolge von 1 bis 4 nach Verfügbarkeit auswählen . (Bild 6-5) Zum Abschließen des Vorgangs markieren Sie bitte unten rechts im Menü... -
Seite 14: Startkanal
6.1.9 Startkanal Hier können Sie einstellen, welchen Kanal Ihr Receiver nach dem Einschalten einstellen soll . > Markieren Sie mit den Pfeiltasten auf/ab die Zeile Startkanal und drücken Sie die Taste OK . Nun erscheint eine Abfrage, ob Sie den Startkanal wirklich aktivieren wollen . -
Seite 15: Uhrzeit Einstellen
> Möchten Sie das Menü vor unbefugten Veränderungen sichern, dann markieren Sie die Zeile Installation sperren und stellen mit den Pfeiltasten rechts/links ja ein . > In der Zeile Neues Kennwort können Sie mit den Zifferntasten ein neues Kennwort eingeben . >... -
Seite 16: Antennenkonfiguration
6.4 Antennenkonfiguration Nachdem Sie Ihren Receiver individuell auf Ihre Wünsche eingestellt haben, können Sie nun, falls erforderlich, den Receiver noch auf Ihre Antenne einstellen . Ab Werk ist Ihr Receiver auf ASTRA und EUTELSAT mit Universal-LNB (siehe Anhang technische Begriffe) vorprogrammiert . Diese Programme werden nach der Inbetriebnahme des Gerätes an einer entsprechenden Empfangsanlage ohne weitere Einstellungen empfangen . -
Seite 17: Satellit
Spiegel ein wenig über den jeweils äußersten zu empfangenden Satelliten hinwegdrehen läßt . Ost-West-Grenzen setzen > Betätigen Sie die grüne Taste, um das Menü zum Setzen der Grenzen aufzurufen . Die Zeile Ost Begrenzung ist markiert . (Bild 6-15) > Drehen Sie nun den Spiegel durch Drücken der Pfeiltaste links auf die maximal mögliche bzw . -
Seite 18: Lnb Freq . 1
6.4.5 LNB Freq. 1 > Markieren Sie mit den Pfeiltasten auf/ab die Zeile LNB-Freq . 1 und bestätigen Sie mit OK . Wählen Sie aus der Liste die einzustellende LNB-Frequenz 1 und bestätigien Sie mit OK . 6.4.6 LNB Freq. 2 >... -
Seite 19: C/Ku Band Steuerung
6.4.9 C/Ku Band Steuerung > Unter diesem Menüpunkt können Sie mit den Pfeiltasten rechts/links ein C/Ku-Band Schaltsignal einstellen . 6.4.10 Azimuth und Elevation berechnen Um Ihre Satellitenantenne korrekt auf einen Satelliten ausrichten (Bild 6-16) zu können, benötigen Sie gegebenenfalls den Azimuth- und Elevationswinkel für Ihren Standort . -
Seite 20: Mit Hilfe Der Programm Auf/Ab-Tasten
> Durch nochmaliges Drücken dieser Taste auf der Fernbedienung schalten Sie das Gerät wieder aus . > Das Gerät ist nun im Bereitschaftsbetrieb (Standby) . > Im Betrieb leuchtet die LED am Receiver grün, im Standby rot 7.2 Programmwahl 7.2.1 Mit Hilfe der Programm auf/ab-Tasten >... -
Seite 21: Programm Mit Hilfe Einer Favoritenliste Aufrufen
> Durch Drücken der Taste OK wird das markierte Programm eingestellt . > Mit den Pfeiltasten auf/ab bewegen Sie den Marker jeweils um eine Zeile in der Liste . > Mit den Tasten Blättern auf/ab wird die Liste seiten- weise aufwärts bzw . abwärts geblättert . >... -
Seite 22: Aufrufen Gesperrter Programme
7.2.4 Aufrufen gesperrter Programme Wird ein Programm eingestellt, das durch die Kindersicherung gesperrt ist, erscheint die Meldung Kennwort auf dem Bildschirm . (Bild 7-4) > Geben Sie mit Hilfe der Zahlentastatur Ihr Kennwort ein . Nun wird das gewünschte Programm eingestellt . (Bild 7-4) oder >... -
Seite 23: Rückkehr Zum Zuletzt Eingestellten Programm
> Durch mehrmaliges Drücken der blauen Taste können Sie zwischen links, rechts und Stereo wählen . 7.5 TV/Radioumschaltung Die Vorprogrammierung enthält neben den Fernsehprogrammen auch Radioprogramme . > Schalten Sie mit der Taste TV/Radio den Receiver in den Radiobetrieb . Der Receiver schaltet nun auf das zuletzt gehörte Radioprogramm um . -
Seite 24: Untertitel
> Benutzen Sie die Pfeiltasten rechts/links, um eine Seite vor- bzw . zurückzublättern . Durch drücken der Taste Exit gelangen Sie wieder in den Normalbetrieb zurük . 7.9 Untertitel Einige Programmanbieter senden Untertitel aus . Um die Funktion der Untertitel-Einblendung einzuschalten, gehen Sie wie folgt vor: >... -
Seite 25: Timer
dem Bildschirm und die EPI-Daten werden eingele- sen . > Durch Drücken der Pfeiltasten rechts/links gelangen Sie zu Informationen zu den folgenden bzw . vorheri- gen Sendungen . Zur optischen Kontrolle wird dabei ein Marker oberhalb der Zeitleiste im EPI-Fenster bewegt . - Seite 26 > Rufen Sie durch Drücken der Taste OK die Programmliste auf . > Mit der Taste TV/Radio können Sie zwischen der TV und der Radioprogrammliste umschalten . > Wählen Sie mit den Pfeiltasten rechts/links oder den Tasten Blättern auf/ab das Programm aus, für das Sie ein Timerereignis programmieren möchten .
-
Seite 27: Timerprogrammierung Ändern
> Markieren Sie die Zeile Zeit mit Hilfe der Pfeiltasten auf/ab . > Stellen Sie mit den Zifferntasten die Zeit vierstellig ein, zu der das Timerereignis stattfinden soll . Dauer > Markieren Sie die Zeile Dauer mit Hilfe der Pfeiltasten auf/ab. -
Seite 28: Grundprogrammierung Ändern
8 Grundprogrammierung ändern Werkseitig ist das Gerät mit einer Grundprogrammierung vor- eingestellt, die die Programme von ASTRA 19,° Ost, EUTELSAT 13° Ost und TÜRKSAT enthalten . 8.1 Programmlisten konfigurieren Dieses Kapitel beschreibt, wie Sie die Vorprogrammierung Ihres Receivers und die Favoritenprogrammlisten entspre- chend Ihren Wünschen ändern können . - Seite 29 > Durch Drücken der gelben Taste erscheint in der Kopfzeile der Gesamtliste der Eintrag Verschieben . (Bild 8-3) > Markieren Sie das Programm, das Sie an eine andere Stelle der Gesamtliste verschieben möchten mit Hilfe der Pfeiltasten auf/ab oder mit den Tasten Blättern auf/ab .
-
Seite 30: Programme Löschen
> Markieren Sie mit den Pfeiltasten auf/ab das Kriterium z .B . Programmname nach dem die Gesamtliste sortiert werden soll . > Drücken Sie die Taste OK . Die Gesamtliste wird nun nach dem ausgewählten Kriterium sortiert . 8.1.2 Programme löschen Einzelne Programme löschen >... -
Seite 31: Programme Sperren
> Um die Programme tatsächlich zu löschen, bestätigen Sie mit OK . Alle Programme eines Satelliten löschen > Rufen Sie dazu wie in Punkt 8 .1 beschrieben das Menü zur Programmverwaltung auf . > Durch mehrmaliges Drücken der roten Taste erscheint in der nun dargestellten Kopfzeile der Gesamtliste der Eintrag Satellit löschen . -
Seite 32: Favoritenlisten Konfigurieren
> Rufen Sie dazu wie in Punkt 8 .1 beschrieben das Menü zur Programmverwaltung auf . > Durch Drücken der blauen Taste erscheint in der nun dargestellten Kopfzeile der Gesamtliste der Eintrag Sperren (Bild 8-6) . Ist die Kindersicherung nach Punkt 6 . bereits eingeschaltet, muß... -
Seite 33: Programmsuche
Favoritenlisten umbenennen Sie können die Favoritenlisten Ihren eigenen Vorstellungen entsprechend umbenennen . Um einer Favoritenliste, die z .B . nur Sportprogramme enthält, den Namen Sport zu geben gehen Sie wie folgt vor: > Rufen Sie dazu wie in Punkt 8 .1 beschrieben das Menü... -
Seite 34: Satellitensuche
1. Satelliten-Suche Wählen Sie diesen Suchlauf, um einen ausgewählten Satelliten oder alle eingestellten Satelliten nach Programmen abzusuchen . 2. Netzwerk-Suche Wählen Sie diesen Suchlauf, um Programme eines ausge- wählten Netzwerkes zu suchen . 3. Transponder-Suche Wählen Sie diesen Suchlauf, um gezielt einen Transponder eines Satelliten abzusuchen . -
Seite 35: Netzwerksuche
> Markieren Sie mit den Pfeiltasten auf/ab die unterste Zeile des Eingabemenüs . > Stellen Sie mit den Pfeiltasten rechts/links die Suchlaufart Suche 1 Sat ein . Bei Verwendung einer Drehanlage können Sie zusätzlich die Suchlaufart Suche alle Sat einstellen . Bei dieser Suchlaufart wer- den alle Satelliten, die Sie mit der Drehanlage emp- fangen, nach Programmen abgesucht . -
Seite 36: Polarität
Satellit > In der Zeile Satellit erscheint nun der Satellit, der dieser Antenne nach Punkt 6.4 zugeordnet ist . Bei der Verwendung einer Drehanlage beachten Sie bitte 8.2.6. Punkt Transponder Ihr Receiver ist mit den Transponderdaten der gebräuchlisten Satelliten vorprogrammiert . >... -
Seite 37: Manuelle Suche
Suchlauf starten > Markieren Sie mit den Pfeiltasten auf/ab die unterste Zeile des Eingabemenüs . > Stellen Sie mit den Pfeiltasten rechts/links die Suchlaufart Transponder ein . > Drücken Sie die Taste OK, um den Suchlauf zu star- ten . Beachten Sie auch die Bildschirmeinblendungen 8.2.4 Manuelle Suche Sollte ein Programm bei der automatischen Suche oder bei der Transpondersuche nicht gefunden werden, kann es erfor-... -
Seite 38: Nach Dem Suchlauf
8.2.5 Nach dem Suchlauf Schon während des Suchlaufs kann das Absuchen der Transponder auf dem Bildschirm mit verfolgt werden . Nach Beendigung des Suchlaufs wird die Anzahl der abgesuchten Transponder und der gefundenen Programme angezeigt (Bild 8-13) . Die Programme werden automatisch in die Gesamtliste übernommen . -
Seite 39: Weitere Optionen
geloggt hat, wird die Pegel- und Qualitäts-Anzeige im Menü Programmsuche gelb dargestellt . > Drehen Sie die Antenne nun mit Hilfe der Pfeiltasten rechts/links vorsichtig soweit bis die Pegel- und Qualitätsanzeige einen maximalen Ausschlag anzei- gen . > Um die eingestellte Satellitenposition zu speichern, betätigen Sie bei markierter Zeile Position die Taste OK . -
Seite 40: Drehen Zur Referenzposition
Transponder löschen Sind die Daten eines Transponders nicht mehr gültig, dann können Sie diesen Transponder löschen . > Markieren Sie mit den Pfeiltasten auf/ab die Zeile Lösche TP und bestätigen Sie mit OK . > Um den im Menü Programmsuche eingestellten Transponder tatsächlich zu löschen, bestätigen Sie die folgende Abfrage mit OK . -
Seite 41: Werkseinstellung
8.3 Werkseinstellung Sie können jederzeit wieder auf die werkseitigen Einstellungen zurückgreifen . Durch Aufruf dieser Funktion wird wieder die werkseitige Programmierung eingestellt, eige- ne Einstellungen werden gelöscht . > Rufen Sie mit der Taste Menü das Hauptmenü auf . (Bild 8-15) >... -
Seite 42: Receiver Information
Data Wählen Sie diesen Eintrag, um nur die Programmliste zu aktualisieren . > Stellen Sie mit den Pfeiltasten rechts/links Data ein . > Bestätigen Sie mit OK . Nun wird überprüft, ob eine neue Programmliste für Ihren Receiver zur Verfügung steht . -
Seite 43: Technische Begriffe
9 Technische Begriffe Antennenkabel: Verbindungskabel zwischen Modulator des Satellitenreceivers und Antenneneingang des Fernsehers, als Alternative, falls keine SCART-Buchse vorhanden ist Außeneinheit: Bezeichnung für das im Freien montierte Gesamtsystem, beste- hend aus Parabol/Offsetspiegel und einem oder mehreren LNBs, zum Empfang eines oder mehrerer Satelliten AV: siehe SCART Datenkompression/MPEG1/MPEG2: Zur Übertragung des heutigen Fernsehstandards (65 Zeilen... - Seite 44 Koaxialkabel: Verbindungskabel zwischen LNB und Satellitenreceiver, zur Übertragung der empfangenen Signale und zur Stromversorgung des LNBs . LNB/LNC (Low Noise Blockconverter): Empfangseinheit im Brennpunkt des Parabolspiegels, Umsetzer vom Frequenzbereich des Satelliten in die Zwischenfrequenz des Receivers . LOF: Lokaloszillatorfrequenz; Angabe in MHz oder GHz; je nach LNB und empfangenem Frequenzbereich unterschiedlich Empfangsfrequenz des Receivers = Sendefrequenz des Satelliten - LOF...
-
Seite 45: Technische Daten
Software-Update: Beim digitalen Fernsehen handelt es sich um ein neues Medium, welches neben einer verbesserten Bild- und Tonqualität auch die Möglichkeit bietet, interaktive Dienste bereitzustellen . Diese neuen Dienste werden von den Programmanbietern ständig weiterentwickelt und verbessert . Um diese Dienste nutzen zu können, kann es daher erfor- derlich sein, die Software des Receivers zu aktualisieren . - Seite 46 Aktive Bildfläche 70 Pixel x 576 Zeilen (Pal), 70 Pixel x 480 Pixel (NTSC) Bildformat 4 : 3 / 16 : 9 Audiodekodierung: Audiokompression MPEG-1 & MPEG- Layer I und II Audio Mode Dual (main/sub), Stereo Abtastfrequenzen 3 kHz, 44 .1 kHz, 48 kHz TV-SCART: Ausgang: FBAS oder RGB...
-
Seite 47: Fehlersuchhilfen
11 Fehlersuchhilfen Fehler Mögliche Ursache Abhilfe Kein Bild, kein Ton, Keine Netzspannung Steckernetzteil oder KFZ-Adapter Display/LED leuchtet nicht überprüfen Kein Empfang bei Programmen, die Antenne verstellt oder defekt Antenne überprüfen vorher in Ordnung waren Programm wird auf einem anderen Suchlauf vornehmen (siehe Punkt Transponder übertragen 8 .3) Programm wird nicht mehr über-... -
Seite 48: Für Den Täglichen Gebrauch
Für den täglichen Gebrauch Ein- und Ausschalten > Schalten Sie den Receiver durch Drücken der Taste Ein/Standby auf der Fernbedienung oder am Gerät ein . > Durch nochmaliges Drücken dieser Taste schalten Sie das Gerät wieder aus . > Das Gerät ist nun im Bereitschaftsbetrieb (standby), dabei wird in der Anzeige am Gerät die Uhrzeit einge- blendet .
