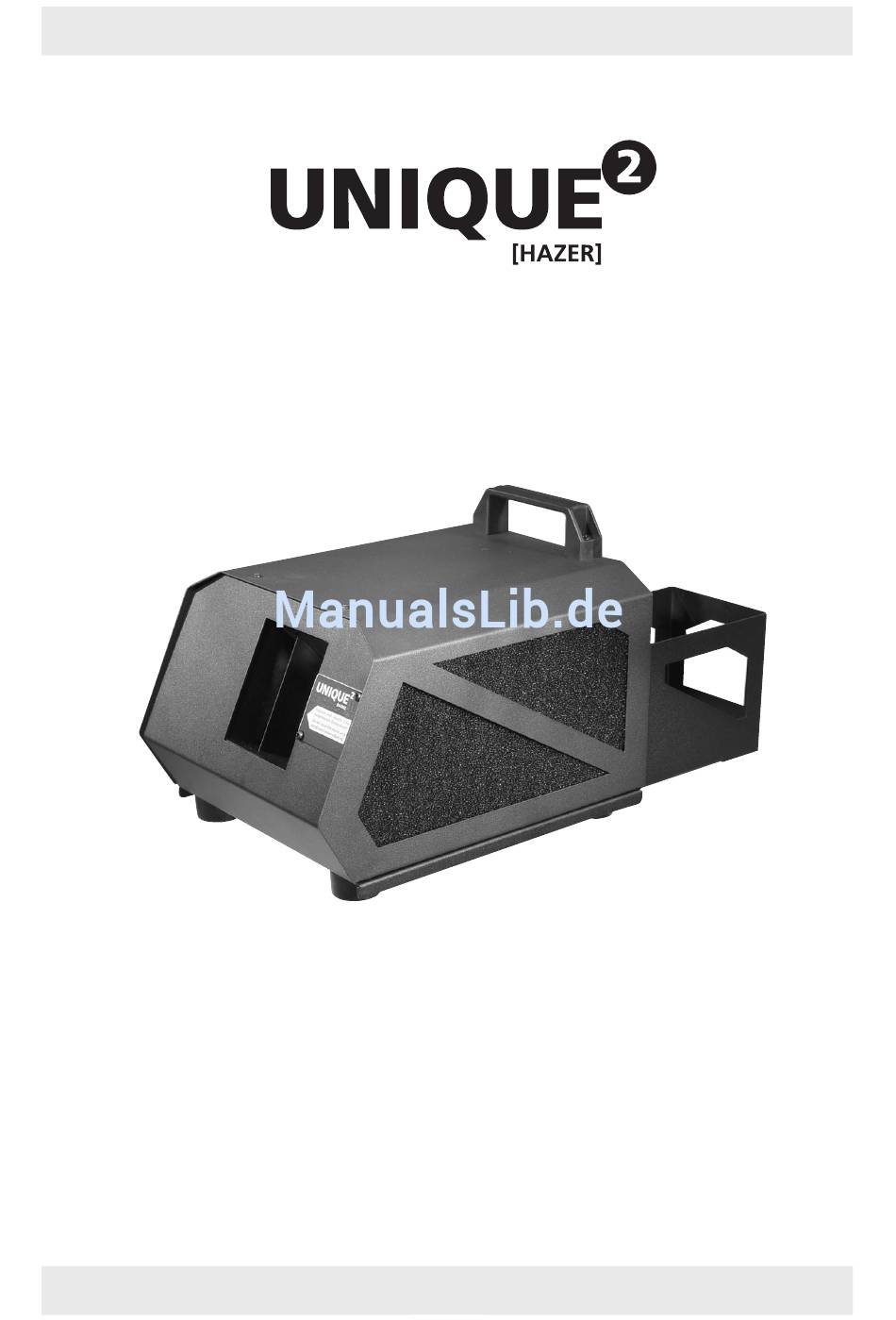

- Seite 1 Bedienungsanleitung a Look Solutions product...
-
Seite 2: Lieferumfang
Lieferumfang – 1 Unique – 1 Kanisterdeckel mit Schnellkupplung, Silikonschlauch und Sinterfilter – 1 Kanister UNIQUE-Fluid, 2l – 1 Bedienungsanleitung Optional: – XLR remote für analoge Ansteuerung (Lieferung ohne Kabel) – Umlenkeinsatz – Case – Hängeset Bitte überprüfen Sie, ob die Ware vollständig geliefert wurde! -
Seite 3: Inhaltsverzeichnis
Inhalt 1. Allgemeines 2. Sicherheitshinweise 3. Bezeichnung der Teile 4. Fluid 4.1 Allgemeines 4.2 Wechseln des Fluidkanisters 4.3 Lagerung des Fluides 4.4 Fluidverbrauch 5. Arbeiten mit dem Unique 5.1 Auswahl des Standortes 5.2 Inbetriebnahme allgemein 5.3 Ausschalten allgemein 5.4 Betriebsmöglichkeiten 5.4.1 Betrieb über DMX 512 5.4.1.1 Einstellen der DMX-Startadresse 5.4.1.2 Einstellen des Pumpen- und Lüfterwertes... -
Seite 4: Allgemeines
1. Allgemeines Der Dunsterzeuger Unique bietet eine Vielzahl an Neuerungen, die dem An- wender ein breites Spektrum an Einsatzmöglichkeiten eröffnen. Durch den regelbaren Output kann das Gerät in allen Bereichen eingesetzt werden. Vom feinsten Haze bis hin zum nebelähnlichen Effekt kann jede Haze- Dichte eingestellt werden. -
Seite 5: Sicherheitshinweise
2. Sicherheitshinweise Eine Nebelmaschine ist kein Spielzeug! • Aus der Nebelaustrittsöffnung tritt sehr heißer Dampf aus. Verbrennungs- gefahr! • Während des Betriebes können vereinzelt sehr heiße Fluid-Tröpfchen aus der Nebelaustrittsöffnung austreten. Deshalb nie auf Personen nebeln und einen Sicherheitsabstand von 3 m zur Nebelaustrittsöffnung einhalten. •... -
Seite 6: Bezeichnung Der Teile
3. Bezeichnung der Teile Rückansicht P 2 5 analog in This machine has been designed to be used with original Look Unique-fluid. Use of other liquids will void the manufacturer's warranty and can be dangerous to your health. Never use cleaner or fragrances with this machine! Serial no. -
Seite 7: Fluid
3. Bezeichnung der Teile Tankdeckel 9: · Arretierhülse 10: · Kanisterdeckel 11: · Stecktülle 12: · Sinterfilter 13: · Belüftungsventil 4. Fluid 4.1 Allgemeines Das zum Betreiben des Unique benötigte Fluid erhalten Sie fertig angemischt bei Ihrem Fachhändler in Kanistern à 2l (bzw. in 10-, 25- und 220 Liter-Gebinden). Um eine einwandfreie Funktion zu garantieren, muß... -
Seite 8: Lagerung Des Fluides
4. Fluid – Nehmen Sie den Kanister aus der Halterung am Unique – Schrauben Sie den Tankdeckel [10] von dem leeren Kanister und setzen Sie ihn auf den neuen Kanister. – Stellen Sie den vollen Kanister in die Tankhalterung. – Stecken Sie die Stecktülle [11] wieder fest in die Schnellkupplung [9], bis Sie ein Klicken hören und die Stecktülle fest arretiert ist. -
Seite 9: Arbeiten Mit Dem Unique
5. Arbeiten mit dem Unique Bitte beachten Sie: Vom feinen Dunst bis hin zum nebelähnlichen Effekt kann der gewünschte Output individuell eingestellt werden. Diese Effekte bauen sich langsam auf, weshalb das Gerät bereits einige Zeit vor dem Einsatz eingeschaltet werden sollte. Wichtiger Hinweis: An der Nebelaustrittsöffnung des Unique darf kein Schlauch oder ähnliches... -
Seite 10: Ausschalten Allgemein
5. Arbeiten mit dem Unique 5.3 Ausschalten allgemein a. Drücken Sie die Mode-Taste [14] so oft, bis im Display „OFF“ erscheint. Nach 15 Sekunden schaltet sich das Gerät automatisch in den Nachlaufmodus, um den Verdampfer abzukühlen. Auf dem Display erscheinen sich von oben nach unten bewegen- de Striche die anzeigen, dass der Verdampfer abgekühlt wird. -
Seite 11: Betrieb Über Dmx 512
5. Arbeiten mit dem Unique P. = pause F. = fogtime (min) · (sec) P. = pause F. = fogtime (min) · (sec) 1. = pause 2./3./4. = level a 5./6./7. = level b · · 1. = pause 2./3./4. = level a 5./6./7. -
Seite 12: Einstellen Der Dmx-Startadresse
5. Arbeiten mit dem Unique 5.4.1.1 Einstellen der DMX-Startadresse a) Drücken Sie die Mode-Taste [14] auf dem Bedienfeld, bis im Leuchtziffern- display [17] drei Zahlen erscheinen (siehe Abb. 3). b) Stellen Sie die gewünschte Startadresse durch Betätigen der Up- oder Down- Taste [15] ein. -
Seite 13: Stand Alone-Betrieb
5. Arbeiten mit dem Unique b) Drücken Sie nochmals die Mode-Taste [14], bis auf dem Leuchtzifferndisplay [17] ein F (Fan) und zwei Zahlen erscheinen (siehe Abb. 2). c) Stellen Sie den gewünschten Wert (von 1 - 99) durch Betätigen der Up- oder Down-Taste [15] ein. - Seite 14 5. Arbeiten mit dem Unique P. = pause F. = fogtime P. = pause F. = fogtime (min) · (sec) (min) · (sec) 1. = pause 2./3./4. = level a 5./6./7. = level b 1. = pause 2./3./4. = level a 5./6./7.
-
Seite 15: Arbeiten Mit Dem Internen Timer
5. Arbeiten mit dem Unique A gestartet wird. Das Profil kann auch mittels optionaler Funkfernbedienung gestartet werden. e) Zum Verlassen des Menüs drücken Sie die Mode-Taste so lange, bis auf dem Display „ESC“ erscheint (Abb. 9) und drücken dann die Enter-Taste [16]. Sie gelangen so wieder ins Hauptmenü. -
Seite 16: Autostart
5. Arbeiten mit dem Unique P. = pause F. = fogtime (min) · (sec) 1. = pause 2./3./4. = level a 5./6./7. = level b · · timer profile E S C active XXX = address PXX = pump FXX = fan ·... -
Seite 17: Tips, Pflege, Wartung
6. Tips, Pflege, Wartung – Befreien Sie den Filter, der den Lüfter vor Staubablagerungen schützt, von Zeit zu Zeit von Verunreinigungen. – Nach etlichen Betriebsstunden werden sich einige Kondensattröpfchen in der Nebelaustrittsöffnung [4] fangen. Das ist normal und stellt keine Betriebsstö- rung dar. -
Seite 18: Technische Daten
> 6000 l/min. Haze-Dichte: regelbar Ansteuermöglichkeiten: DMX 512 0 - 10 V analog Kabelfernbedienung (Option) Maße (L x B x H): 47 x 25 x 25 cm Gewicht: ca. 8,7 kg Hergestellt für: Look Solutions - Fog machines made in Germany... -
Seite 19: Garantiebestimmungen
9. Garantiebestimmungen Für das von Ihnen erworbene Gerät Unique leistet Look Solutions Garantie gemäß nach- folgenden Bedingungen: 1. Wir beheben unentgeltlich nach Maßgabe der folgenden Bedingungen (Nr. 2 bis 6) Schä- den oder Mängel am Gerät, die nachweislich auf Werksfehlern beruhen, wenn sie uns unverzüglich nach Feststellung und innerhalb 24 Monaten nach Lieferung an den End-... - Seite 20 Look Solutions product...
