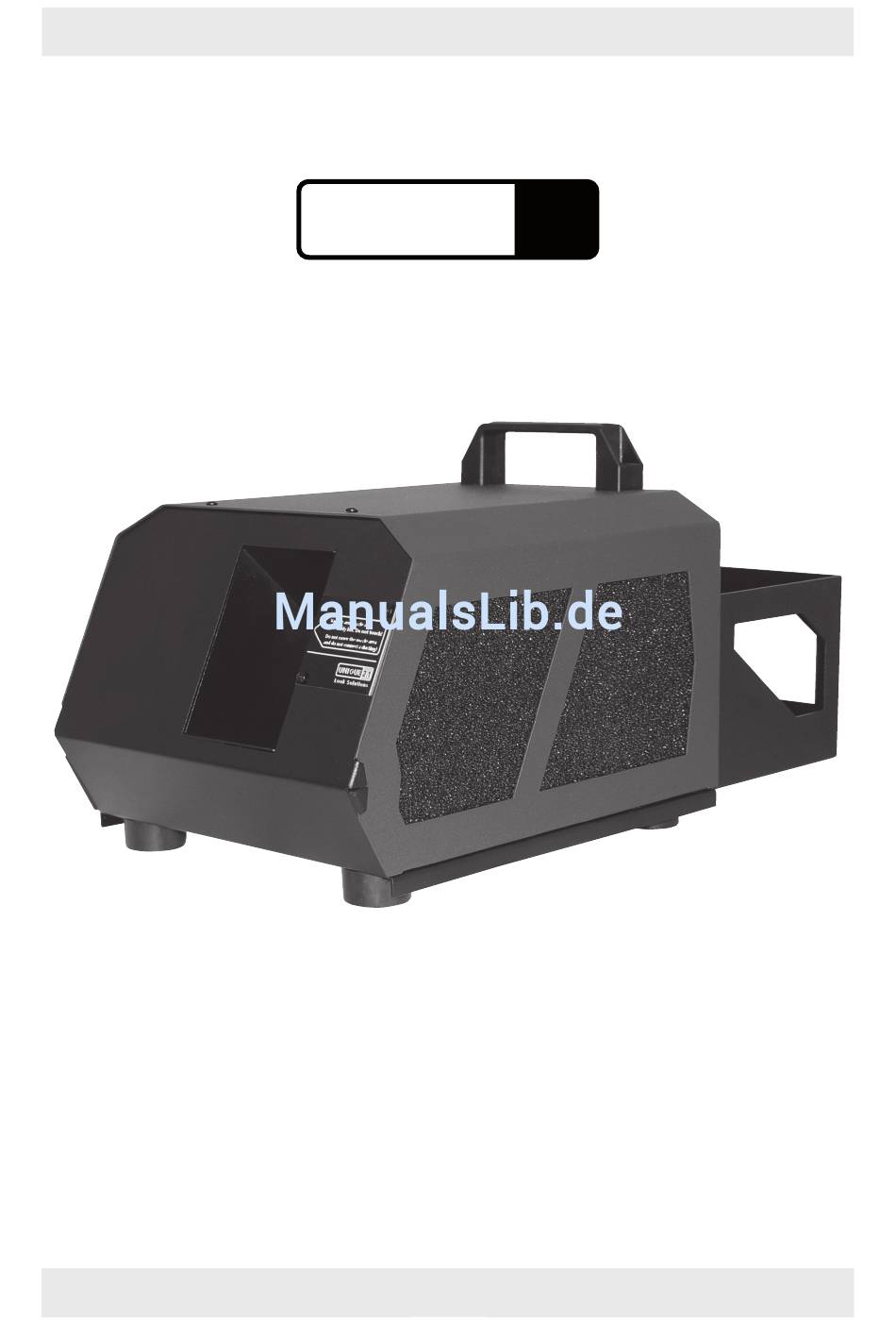

- Seite 1 Bedienungsanleitung UNIQUE a Look Solutions product...
-
Seite 2: Lieferumfang
Lieferumfang – 1 Unique 2.1 – 1 Kanisterdeckel mit Schnellkupplung, Silikonschlauch und Sinterfilter – 1 Kanister UNIQUE-Fluid, 2l – 1 Bedienungsanleitung Optional: – XLR remote für analoge Ansteuerung (Lieferung ohne Kabel) – Umlenkeinsatz – Flightcase – Hängeset Bitte überprüfen Sie, ob die Ware vollständig geliefert wurde! -
Seite 3: Inhaltsverzeichnis
2. Sicherheitshinweise 3. Bezeichnung der Teile 4. Fluid 4.1 Allgemeines 4.2 Wechseln des Fluidkanisters 4.3 Lagerung des Fluides 5. Arbeiten mit der Unique 2.1 5.1 Auswahl des Standortes 5.2 Inbetriebnahme allgemein 5.3 Ausschalten allgemein 5.4 Betriebsmöglichkeiten 5.4.1 Betrieb über DMX 512 5.4.1.1 Einstellen der DMX-Startadresse... -
Seite 4: Allgemeines
1. Allgemeines Der Dunsterzeuger Unique 2.1 bietet eine Vielzahl an Neuerungen, die dem Anwender ein breites Spektrum an Einsatzmöglichkeiten eröffnen. Bestimmungsgemässe Verwendung: Das Gerät wird verwendet um Dunst zu er- zeugen, die beabsichtigte Atmosphäre zu schaffen und alle Lichteffekte optimal zu unterstützen. -
Seite 5: Sicherheitshinweise
2. Sicherheitshinweise Eine Nebelmaschine ist kein Spielzeug! • Aus der Nebelaustrittsöffnung tritt sehr heißer Dampf aus. Verbrennungsgefahr! • Während des Betriebes können vereinzelt sehr heiße Fluid-Tröpfchen aus der Nebe- laustrittsöffnung austreten. Deshalb nie auf Personen nebeln und einen Sicherheits- abstand von 3 m zur Nebelaustrittsöffnung einhalten. •... -
Seite 6: Bezeichnung Der Teile
Never use cleaner or fragrances with this machine! 230 V~/50 Hz/1500 W UNIQUE Serial no. Serial no. Made by OTTEC Technology GmbH for Look Solutions. Made in Germany. 1: · Netzkabel 5: · Fluidschlauch 2: · DMX in/out 6: · Bedienfeld zum Einstellen 3: ·... - Seite 7 3. Bezeichnung der Teile Tankdeckel 9: · Arretierhülse 10: · Kanisterdeckel 11: · Stecktülle 12: · Sinterfilter...
-
Seite 8: Fluid
4. Fluid 4.1 Allgemeines Das zum Betreiben des Unique 2.1 benötigte Fluid erhalten Sie fertig angemischt bei Ihrem Fachhändler in Kanistern à 2l (bzw. in 10-, 25- und 220 Liter-Gebinden). Um eine einwandfreie Funktion zu garantieren, muß das auf das Gerät abgestimmte „UNIQUE-Fluid“... -
Seite 9: Arbeiten Mit Der Unique
Im Leuchtzifferndisplay des Bedienfeldes [17] erscheint ein P und zwei Zahlen. b. Nach ca. 60 Sekunden ist die Unique 2.1 betriebsbereit. Drücken Sie einmal die Enter- Taste [16] um den Haze-Vorgang zu starten. Die grüne Active-LED [18] leuchtet. Mit einer kurzen Verzögerung beginnt der Haze-Vorgang. -
Seite 10: Ausschalten Allgemein
Beim Wegfallen des DMX-Signales (zum Beispiel beim Ausschalten des DMX-Pultes) wird das Gerät nach 15 Sekunden automatisch in den Nachlaufmodus geschaltet. Hinweis: Bitte stellen Sie sicher, dass die Unique 2.1 nicht vorzeitig vom Netz getrennt wird und der Lüfter nachlaufen kann. So wird sichergestellt, dass kein Restfluid im Verdampfer verbleibt und beim nächsten Start Fluidtröpfchen aus der Düse austre-... - Seite 11 Abb. 4: Wechseln in den Profile-Modus Abb. 5: Ausschalten des Gerätes Sie haben die Möglichkeit, die Unique 2.1 über die XLR-Buchsen [2 und 3] extern anzusteuern. Grundsätzlich gilt: DMX hat Vorrang. Das heißt, sobald das Gerät über DMX 512 angesteuert wird, haben die mittels DMX eingestellten Werte Priorität.
-
Seite 12: Betrieb Über Dmx 512
Hierbei regelt der erste Kanal die Pumpe, der folgende Kanal den Lüfter. 5.4.2 Betrieb über 0 - 10 Volt (+) DC Verbinden Sie den Unique 2.1 mit einem analogen Pult oder mit der optional erhält- lichen Kabelfernbedienung. Hierzu nutzen Sie die XLR-Buchse auf der Rückseite des Gerätes [3]. -
Seite 13: Stand Alone-Betrieb
5. Arbeiten mit der Unique 2.1 5.4.2.1 Einstellen des Pumpen- und Lüfter (Fan)-Wertes a) Drücken Sie die Mode-Taste [14] auf dem Bedienfeld, bis auf dem Leuchtzifferndis- play [17] ein P (Pumpe) und zwei Zahlen erscheinen (siehe Abb. 1). Stellen Sie den Pumpenwert auf 99%. - Seite 14 5. Arbeiten mit der Unique 2.1 P. = pause F. = fogtime P. = pause F. = fogtime (min) · (sec) (min) · (sec) 1. = pause 2./3./4. = level a 5./6./7. = level b 1. = pause 2./3./4. = level a 5./6./7.
-
Seite 15: Arbeiten Mit Dem Internen Timer
5. Arbeiten mit der Unique 2.1 eingestellte Pause (Pre-Runtime) abgelaufen ist und Level A gestartet wird. Das Profil kann auch mittels optionaler Funkfernbedienung gestartet werden. e) Zum Verlassen des Menüs drücken Sie die Mode-Taste so lange, bis auf dem Display „ESC“... -
Seite 16: Autostart
Enter-Taste [16] drücken. 5.4.5.1 Autostart Wenn bei aktivem Timer der Netzstecker gezogen oder die Betriebsspannung unter- brochen wird, startet die Unique 2.1 bei der nächsten Inbetriebnahme automatisch im Timer-Modus mit den bereits eingegebenen Werten. 5.5 Pin-Belegung 5pol XLR (DMX): Pin 1 = Ground (Masse), Pin 2 = DMX –, Pin 3 = DMX +... -
Seite 17: Tips, Pflege, Wartung
Achtung: Entfernen Sie die Kondensattröpfchen nur bei abgekühltem Gerät. Verbrennungsgefahr! – Vermeiden Sie es, die Unique 2.1 ohne Fluid laufen zu lassen. Die Pumpe läuft sonst trocken. – Überprüfen Sie von Zeit zu Zeit den Zustand des Sinterfilters, gegebenenfalls reinigen oder ersetzen. -
Seite 18: Störung: Behebung
Mikroprozessorgesteuert Überhitzungsschutz: Heizelement mit Temperaturbegrenzer Maße (L x B x H): 47 x 25 x 25 cm Gewicht ohne Tank: 8,7 kg Hergestellt für: Look Solutions - Fog machines made in Germany · Bünteweg 33 · DE - 30989 Gehrden... -
Seite 19: Garantiebestimmungen
