4.2-4
4.2-4 Überlastsicherung OFB
(Elektrohydraulische Überlastsicherung mit Knickarm-Lageerkennung)

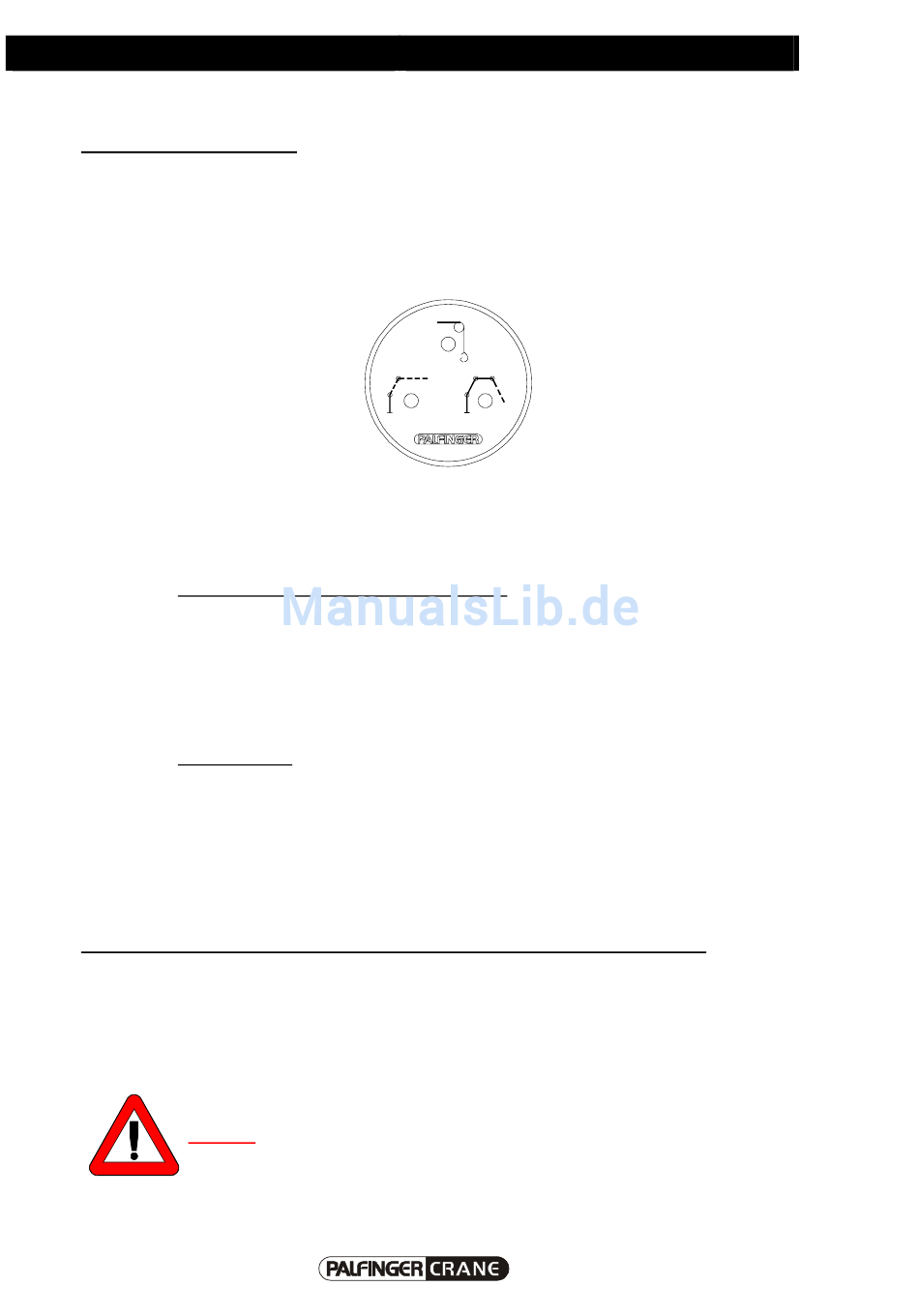

Dieses System hat eine LED-Anzeige am Kran aufgebaut, damit der Betriebszustand festgestellt
werden kann. Bei normalem Kranbetrieb leuchten die Dioden grün. Bei Überlastung blinkt jeweils eine
Diode rot und zeigt an, ob die Überlastsicherung durch den Kran, das 2.Knicksystem oder durch den
Schubstopp der Seilwinde angesprochen hat.
Sollten Sie mit Ihrem Kran in den Überlastbereich kommen, so werden mittels Magnetventile alle
lastmomentvergrößernden Funktionen gesperrt.
Folgende Funktionen sind nicht mehr möglich:
- Hauptarm:.................................................................................................... senken
-Knickarm oberhalb der horizontalen: ............................................................. senken
-Knickarm unterhalb der horizontalen: .............................................................. heben
-Schubarm: ..................................................................................................... ausfahren
Falls vorhanden:
-Seilwinde: .................................................................................heben
-2.Knicksystem: ......................................................................... heben/senken
-2.Knicksystem: ........................................................................ Schubarm ausfahren
Die Bewegungen werden erst nach verringern des Lastmomentes der durch LED angezeigten
Funktion wieder freigegeben.
Vor Arbeitsbeginn ist jedesmal eine Funktionskontrolle ohne Last durchzuführen:
•
Fahren Sie den Hauptarm mit maximaler Geschwindigkeit bis auf Endanschlag auf. Die
Überlastsicherung muß bei Erreichen des Anschlags ansprechen. (Vermeiden Sie beim
Arbeitsbetrieb diese Prüfstellung).
•
Es müssen die vorher angeführten Bewegungen gesperrt sein.
•
Das LED "Kran" blinkt rot.
Sollte die Überlastsicherung nicht ansprechen, so ist der Kranbetrieb
SOFORT einzustellen.
Sicherheitseinrichtungen
