BEDIENUNGSANLEITUNG
D

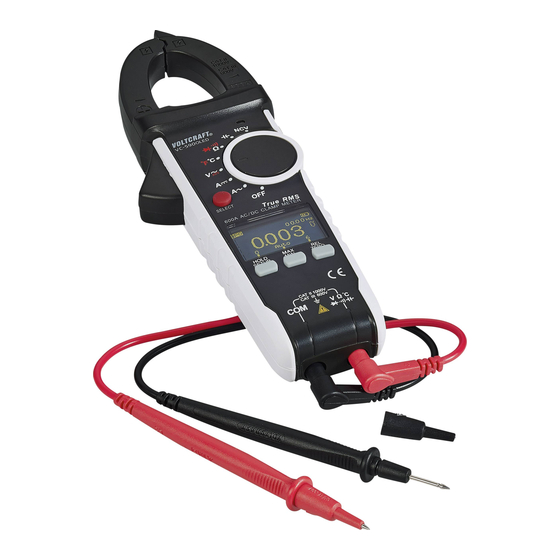

DIGITALES ZANGEN-MULTIMETER
VC-590OLED
BEST.-NR. 1181861
BEHEBUNG VON STÖRUNGEN
Mit dem DMM haben Sie ein Produkt erworben, welches nach dem neuesten Stand der
Technik gebaut wurde und betriebssicher ist.
Dennoch kann es zu Problemen oder Störungen kommen.
Deshalb möchten wir Ihnen hier beschreiben, wie Sie mögliche Störungen leicht selbst
beheben können:
Beachten Sie unbedingt die Sicherheitshinweise!
Fehler
Mögliche Ursache
Das Multimeter
Sind die Batterien ver-
funktioniert nicht
braucht?
Ist eine falsche Messfunktion
aktiv (AC/DC)?
Stecken die Messleitungen
Keine Messwert-
zuverlässig in den Mess-
änderung
buchsen?
Ist die Hold-Funktion aktiviert
(Anzeige „H")
Andere Reparaturen als zuvor beschrieben sind ausschließlich durch eine
autorisierte Fachkraft durchzuführen. Sollten Sie Fragen zum Umgang des
Messgerätes haben, steht Ihnen unser Techn. Support zur Verfügung
D
Impressum
Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung
in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugs-
weise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
© Copyright 2014 by Conrad Electronic SE.
VERSION 09/14
Mögliche Abhilfe
Kontrollieren Sie den Zu-
stand. Batteriewechsel.
Kontrollieren Sie die Anzei-
ge (AC/DC) und schalten
die Funktion ggf. um.
Kontrollieren Sie den Sitz
der Messleitungen
Drücken Sie die Taste
„HOLD" um diese Funktion
zu deaktivieren.
OPERATING INSTRUCTIONS
G
DIGITAL CLAMP MULTIMETER
VC-590OLED
ITEM NO. 1181861
TROUBLESHOOTING
With the DMM, you have purchased a reliable product developed using state-of-the-art
technology.
Nonetheless, errors and malfunctions may occur.
Please review the following for information on troubleshooting should problems occur:
It is mandatory to observe the safety instructions!
Error
Possible cause
The multimeter
Is the battery empty?
is not working
There is no
Is an incorrect measuring
change of the
function active (AC/DC)?
measured value
Are the test leads connected
correctly to the test sockets?
Is the HOLD function activa-
ted (display „H")?
All repairs other than those described here may be carried out by an author-
ized professional only. If you have any questions concerning the operation of
the multimeter, please do not hesitate to contact our technical support.
Legal notice
G
This is a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
All rights including translation reserved. Reproduction by any method, e.g. photocopy, microfilming, or the capture in electronic data
processing systems require the prior written approval by the editor. Reprinting, also in part, is prohibited. This publication represent the
technical status at the time of printing.
© Copyright 2014 by Conrad Electronic SE.
VERSION 09/14
Possible solution
Check the battery status.
Replace the batteries.
Check the display (AC/
DC) and switch functions if
necessary.
Verify that the test leads are
connected correctly
Push the HOLD key to
deactivate this function.
