Shimano NEXUS Serie Anleitung

WARNUNG
Es ist wichtig, daß Sie die Fahrradbremsen richtig
verstehen, weil Sie bei falscher Anwendung der
Bremsen die Kontrolle über das Fahrrad verlieren
und sich schwere Verletzungen zuziehen können.
Weil jedes Fahrrad verschieden reagiert, sollten
Sie sich zuerst richtig mit den Bremsen vertraut
machen, um herauszufinden mit wieviel Kraft Sie
die Bremshebel betätigen müssen und wie das
Ansprechverhalten ist. Wenden Sie sich dazu an
lhren Fahrradhändler oder nehmen Sie die
Betriebsanleitung des Fahrrads zur Hand und
üben Sie die Bremstechniken.
Die Bremshebel SB-7S45/BL-IM45 sind mit einer
Umschaltung für die Betriebsart ausgerüstet.
Vergewissern Sie sich, daß sich die BR-IM41-F in
der Position C.R. befindet.
Position C.R.
Mit C wird die Betriebsart für die Kompatibilität
mit Mittenzugbremsen bezeichnet.
Mit R wird die Betriebsart für die Kompatibilität
mit Klemmrollenbremsen bezeichnet.
Lesen Sie vor der Montage der Teile die
Einbauanleitung sorgfältig durch. Bei lockeren,
verschlissenen oder beschädigten Teilen ist eine
hohe Verletzungsgefahr vorhanden.
Es wird dringend empfohlen als Ersatzteile
ausschließlich Shimano-Originalteile zu
verwenden.
EINBAUANLEITUNG

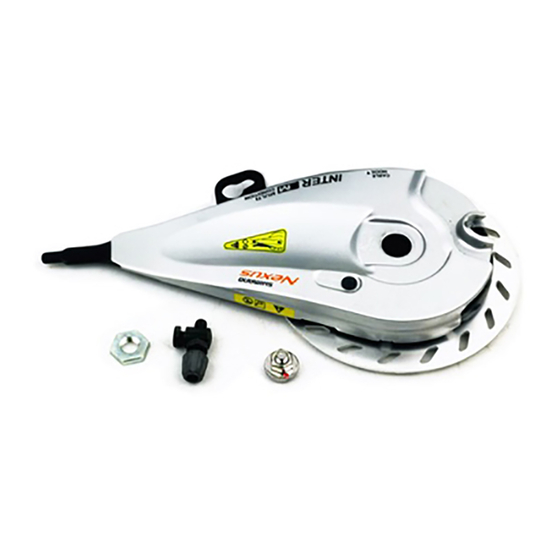

Vorderrad-Inter-M-
Bremse
Lesen Sie bitte zuerst diese Einbauanleitung sorgfältig durch und
befolgen Sie die darin beschriebenen Anweisungen genau.
Für eine optimale Funktion der Vorderrad-Inter-M-Bremse wird
empfohlen, die folgende Teilekombination zu verwenden.
Bremse
HB-NX50-NT
BR-IM41-F
HB-IM40
*
Verwenden Sie die Vorderradbremse BR-IM41-F zusammen mit
der Mutternnabe.
VORSICHT
1.
Das Inter-M-Bremssystem von Shimano läßt sich
nicht für Mountainbikes verwenden. Bei der
Verwendung dieses Bremssystems für andere
Arten von Fahrrädern dürfen die Bremsen auf
langen Gefällestrecken nicht ununterbrochen
betätigt werden, weil die inneren Bremsteile sehr
heiß werden können, was zu einer Verringerung
der Bremsleistung führt. Weiterhin kann sich die
Bremsfettmenge im inneren der Bremse
vermindern, was Probleme wie abnormales
Ansprechverhalten der Bremse zur Folge haben
kann.
Die Ausführung des Inter-M-Bremssystems von
Shimano erfüllt die Normen ISO 4210 und DIN
79100-2. Diese Leistungsnormen sind für ein
Gesamtgewicht von bis zu 100 kg ausgelegt. Bei
einem höheren Gesamtgewicht als 100 kg kann
die zur Verfügung stehende Bremskraft für ein
sicheres Bremsen unzureichend sein und die
Beständigkeit des Systems kann herabgesetzt
werden.
2.
Die Vorderrad-Inter-M-Bremse darf nur auf der
linken Seite bei Fahrrädern mit einem
SI-22V0G
Raddurchmesser von mehr als 26 Zoll montiert
werden. Bei einem kleineren Raddurchmesser als
26 Zoll ist die Bremskraft zu groß, was zu Unfällen
führen kann.
3.
Für eine optimale Bremsleistung der Vorderrad-
Inter-M-Bremse muß ein die Shimano-Bremskabel
und ein entsprechender Bremshebel als Satz
verwendet werden. (Siehe Teile-Tabelle.)
Das Kabelspiel bei gedrücktem Bremshebel
muß mindestens 14,5 mm betragen. Bei einem
kleineren Spiel kann sich die Bremsleistung
vermindern oder es können Bremsstörungen
auftreten.
Nabe Hebel Bremskabel
SB-7S45
BL-IM45
SB-4S35
BL-IM33
SB-3S30
BL-IM32
SB-4S30
BL-IM30
BL-IM36
