DE

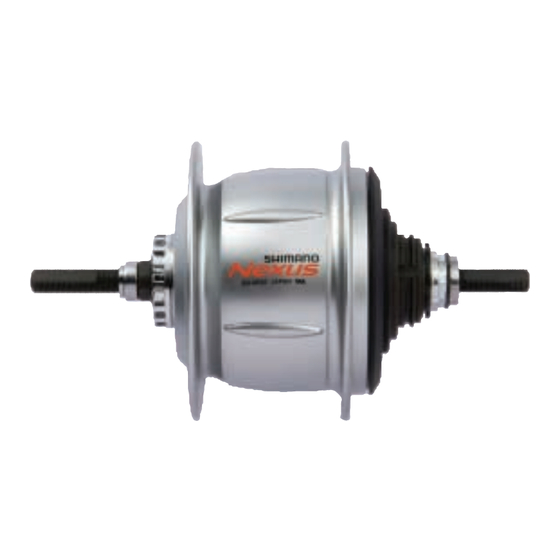

SHIMANO NEXUS 8-GANG-SCHALTNABE
SERVICE-ANLEITUNG
1
vol.

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Shimano Nexus INTER-8 SG-8R20

  • Seite 1 SHIMANO NEXUS 8-GANG-SCHALTNABE SERVICE-ANLEITUNG vol.
  • Seite 2: Inhaltsverzeichnis

    Inhalt Die Shimano NEXUS 8-Gang-Schaltnabe Einbauanleitungen (SI-34R0A; SI-6J30A; SI-74Y0A) Fehlersuchtabelle Demontage der INTER-8 Schaltnabe Spezialanleitung für die Montage der INTER-8 Schaltnabe SG-8R20 Montage der INTER-8 Schaltnabe Nabenabmessungen (O.L.D. und Achsenlängen) Schalteinheiten und Abmesswerkzeug Explosionszeichnung und Teileliste (SG-8R20/BR-IM70-R/CJ-8S20) Explosionszeichnung und Teileliste (SB-8S20)
  • Seite 3: Der Neue Standard Für Getriebenaben

    Inspiriert durch Schönheit, Innovation und Integration. Viele technische Vorteile wurden erreicht wie beispielsweise die Integration des einzigartigen Shimano Mechanismus zur Unterstützung der Gangwechsel, die hierdurch äußerst leichtgängig werden. Diese technischen Vorteile eröffnen den Weg für die zukünftige Entwicklung automatischer Schaltsysteme.
  • Seite 4: Neuer Standard Für Getriebenaben

    5. Bessere Dichtungen Der Mechanismus zur Gangwechselunterstützung Die neue INTER-8 Nabe verfügt über ein Labyrinth- von Shimano nutzt die Pedalkraft, um das Herunter- Dichtungssystem, das das Eindringen von Wasser und schalten zu erleichtern. Das Resultat ist schnelles, Schmutz verhindert und so die Service-Intervalle präzises und unglaublich leichtes Herunterschalten.
  • Seite 5: Allgemeine Informationen Zur Sicherheit

    Antriebs- eine Schellenschraube, Schellenmutter und eine Bremsarm- einheit schelle von Shimano zu verwenden. Falls sich die Schellen- mutter vom Bremsarm löst oder die Schellenschraube oder die Bremsarmschelle beschädigt werden, kann sich der Bremsarm drehen, so dass der Lenker stark ausschlägt, oder das Rad kann blockiert werden, so dass bei einem Sturz eine hohe Verletzungsgefahr besteht.
  • Seite 6: Montage Der Nabe Am Rahmen

    Montage der Nabe am Rahmen Legen Sie die Kette auf einen Zahnkranz und bringen Sie die Nabenachse an den Ausfall-Enden an. Nabenachse Ausfall-Ende Die Kette spannen und das Rad mit den Hutmuttern am Rahmen befestigen. Anzugdrehmoment: 30 – 45 Nm Bringen Sie die Sicherungsscheiben auf beiden Sei- ten der Nabenachse an.
  • Seite 7: Montage Des Hebels

    -8 S beschädigten Teilen besteht stellen eine hohe Verletzungsgefahr. Es wird dringend empfohlen, als Ersatzteile ausschließlich Shimano Originalteile zu verwenden. • Es ist wichtig, dass Sie die Schalteinheit Fahrradbremsen richtig ver- stehen, weil Sie bei falscher Lesen Sie bitte vor der Montage diese An-...
  • Seite 8 Führen Sie das Kabel von der Seite mit Drehen Sie das Kabel um 60° nach rechts Einstellen der Schalteinheit der Kunststoffkappe her durch die SIS- und befestigen Sie es am Haken. SP40 Kabelhülle. Stellen Sie den Revo-Schalthebel auf Haken Kontrollieren Sie, ob die gelben Markie- (Hebelseite) rungslinien auf der Halterung und dem Schaltrad aneinander ausgerichtet sind.
  • Seite 9: Montage Der Schalteinheit

    Seite erhältlich. Verwenden Sie lockeren, verschlissenen oder beschädigten die entsprechenden Sicherungsscheiben. Ende der Schalteinheit Teilen besteht eine hohe Verletzungsgefahr. Sicherungsscheibe Es wird dringend empfohlen, als Ersatzteile Schutzkappe ausschließlich Shimano Originalteile zu Ausfall-Ende Markierung/Farbe Hinweis Größe verwenden. rechts links Kontrollieren Sie, ob sich die Schutzkappe auf der •...
  • Seite 10: Einstellen Der Schalteinheit

    Drücken Sie die Kabelhülle so, dass sie den Kabel- Bringen Sie das Kabel wie in der Abbildung gezeigt hüllenhalter berührt. am Rad an. Führen Sie das Kabelteil, an dem der Gummibalg angebracht ist, durch den Schlitz in der Kabel Kabelhüllenhalter Kabelhülle Schalteinheithalterung und setzen Sie den Kabelhül- lenhalter richtig in das Kabelhüllenhalterteil ein.
  • Seite 11: Shimano Nexus 8-Gang-Nabe Mit Hi-Power Rollenbremse

    Fehlersuchtabelle Shimano NEXUS 8-Gang-Nabe mit Hi-Power Rollenbremse SG-8R20 INTER-8 Nabe BR-IM70 -R INTER-M Bremse Fett CJ-8S20 Interne Einheit 28 29 SG-8R20 JAPAN VI A TL-7S40-B 12 13 14 15 16 ohne Rollenbremse (SG-8R20-VS) Problem Problembeseitigung Geräusche Zug ist nicht korrekt Schalten Sie den Schalthebel in den 4.
  • Seite 12: Fehlersuchtabelle

    Fehlersuchtabelle Problem Problembeseitigung Schalten ist Zug ist nicht korrekt justiert. Schalten Sie den Schalthebel in den 4. Gang. nicht möglich. Drehen Sie die Zugeinstellschraube so, dass die roten Markierungslinien von Halterung und Schaltrad übereinstimmen. Schalten ist Tauschen Sie den Schalthebel aus. Bauen Sie das möglich: Laufrad aus...
  • Seite 13: Demontage Der Inter-8 Nabe

    Demontage der INTER-8 Nabe Spannen Sie die Nabenachse mit den abgeflachten Seiten auf der Ritzelseite in einen Schraubstock. Bauen Sie die linke Kontermut- ter mit 14-mm-Nabenschlüsseln aus. Linke Kontermutter (Y-31Z 06020) Entfernen Sie den linken Konus. Linker Konus (Y-308 98070)
  • Seite 14: Demontage Der Inter-8 Schaltnabe

    Demontieren Sie das Käfig- Kugellager P (3/16” x 13). Käfig-Kugellager P (Y-34R 98070) Bauen Sie das Nabengehäuse aus. Entfernen Sie die rechte Staub- kappe. Rechte Staubkappe (Y-34R 98110) Demontieren Sie den Siche- rungsring mit einem Schrau- bendreher. Der Sicherungsring löst sich mit Wucht! Tragen Sie hierzu die nötige Schutzkleidung.
  • Seite 15 Ziehen Sie die Trägereinheit und die Hohlradeinheit gleichzeitig ab, ohne sie dabei nach links oder rechts zu drehen. Entfernen Sie den Sicherungs- ring mit einem Schrauben- dreher. Hohlrad-Sicherungsring (Y-34R 80000) Trägereinheit (Y-34R 98020) Hohlradsatz 1 (Y-34R 47000) Hohlrad-Sicherungsring (Y-34R 80000)
  • Seite 16 Bauen Sie das Käfig-Kugel- lager O (3/16” x 26) aus. Käfig-Kugellager O (Y-34R 98030) Drehen Sie dann die Achs- einheit um und spannen Sie sie ein. Demontieren Sie die rechte Kontermutter mit einem 17-mm-Nabenschlüssel. Rechte Kontermutter (Y-33Z 07020) Entfernen Sie den Sicherungsring.
  • Seite 17 Bauen Sie die Sicherungs- scheibe aus. Sicherungsscheibe (Y-34R 98090) Demontieren Sie die Antriebsscheibe. Antriebsscheibe (Y-34R 12000) Legen Sie die Antriebseinheit auf den Schraubstock, legen Sie das Werkzeug TL-8S10 an und beschlagen Sie es mit einem Hammer so lange, bis der rechte Konus und die Achse getrennt sind.
  • Seite 18 Entfernen Sie den rechten Konus. Rechter Konus (Y-34R 98080) Bauen Sie das Käfig-Kugel- lager P (3/16” x 13) aus. Käfig-Kugellager P (Y-34R 98070) Demontieren Sie die Antriebseinheit. Antriebseinheit (Y-34R 98060) Entfernen Sie die Rückstell- feder. Rückstellfeder (Y-34R 21000)
  • Seite 19 Entfernen Sie die Kupplung durch Drehen gegen den Uhrzeigersinn und klinken Sie die zwei Sperrklinken in die beiden Aussparungen ein, wie in der Abbildung gezeigt. Kupplungseinheit (Y-34R 98050)
  • Seite 20: Spezialanleitung Für Die Montage Der Inter-8 Schaltnabe Sg-8R20

    Spezialanleitung für die Montage der INTER-8 Schaltnabe SG-8R20 Bitte folgende Arbeitsschritte genau beachten Setzen Sie das Hohlrad und die Trägereinheit ein (s. Seite 25). Für den nächsten Schritt ist es wichtig, zuerst vier Sperrklin- ken in ihre Position zu bringen. Benutzen Sie einen Flach- Schraubendreher wie in der Abbildung gezeigt, um die...
  • Seite 21: Montage Der Inter-8 Nabe

    Montage der INTER-8 Nabe Beim Einbau der Kupplungs- einheit müssen die Sperrklin- ken in die Aussparungen geführt werden. Drehen Sie Kupplungs- sie danach im Uhrzeigersinn. einheit (Y-34R 98050) Montieren Sie die Rückstell- feder, indem Sie sie an der blauen Linie ausrichten, wie die Abbildung zeigt.
  • Seite 22: Montage Der Inter-8 Schaltnabe

    TL-8S20 Justieren Sie beim Montieren (Y-70800200) des rechten Konus die zwei Verzahnungen, wie auf der Abbildung gezeigt. Rechter Konus Drücken Sie mit dem Werk- (Y-34R 98080) zeug TL-8S20 so lange auf den rechten Konus, bis es nicht mehr weitergeht. Anmerkung: Beachten Sie bitte die Spezialanleitung auf Seite 21! Montieren Sie die Antriebs-...
  • Seite 23 Ziehen Sie die rechte Konter- mutter (3,4 mm) mit einem 17-mm-Nabenschlüssel fest. Der Sicherungsring darf sich hierbei nicht mitdrehen. Anzugdrehmoment: 25 - 30 Nm Rechte Kontermutter (Y-33Z 07020) Spannen Sie dann die Achse andersherum in den Schraub- stock ein. Bauen Sie das Käfig-Kugel- lager O (3/16”...
  • Seite 24 Montieren Sie die Träger- einheit und das Hohlrad. (ohne Werkzeug) Richten Sie die 3 Markierun- gen des Hohlrads an den drei Vertiefungen aus, wie in der Abbildung gezeigt. Trägereinheit TL-8S30 (Y-34R 98020) (Y-70800300) (mit Werkzeug TL-8S30) Richten Sie die Markierungen des Hohlrads an den Vertie- fungen des Werkzeugs aus.
  • Seite 25 Setzen Sie den Sicherungsring ein. Sicherungsring (Y-34R 79000) Montieren Sie das Naben- gehäuse durch Drehen gegen den Uhrzeigersinn. Setzen Sie das Käfig- Kugellager P (3/16” x 13) ins Nabengehäuse ein. Käfig-Kugellager P (Y-34R 98070) (Y-041 20600) Bauen Sie den linken Konus ein.
  • Seite 26 Montieren Sie die Konter- mutter des linken Konus mit 14-mm-Nabenschlüsseln. Stellen Sie das Nabenspiel so ein, dass ein klein wenig Spiel vorhanden ist. Dieses Spiel Kontermutter für rechten Konus sollte nach dem Anziehen (Y-31Z 06020) der Befestigungsschraube verschwinden. Anzugdrehmoment der Kontermutter: 25 - 30 Nm Geben Sie etwas Fett auf die Dichtungslippe, so wird die...
  • Seite 27: Schalteinheiten

    Schalteinheiten CJ-8S20 CJ-NX10 für 8 Gänge für 7 Gänge CJ-8S40 CJ-7S40 für 8 Gänge für 7 Gänge Messwerkzeug TL-CJ10 für CJ-8S20 TL-CJ40 für CJ-8S20 TL-CJ40 für CJ-8S40...
  • Seite 28: Nabenabmessungen (O.l.d. Und Achsenlängen)

    Nabenabmessungen (O.L.D. und Achsenlängen) Die Abmessungen der INTER-8 Nabe entsprechen der unten stehenden Tabelle. Verwenden Sie diese als Referenz, wenn Sie andere Abmessungen bestimmen wie z. B. die Weite der Ausfall-Enden. O.L.D. O.L.D./2 O.L.D./2 CL.2 CL.1 J" Funktionsbezeichnung INTER-8 Funktionsbezeichnung INTER-8 Gänge Total...
  • Seite 29: Explosionszeichnung Und Teileliste (Sg-8R20/Br-Im70-R/Cj-8S20)

    Explosionszeichnung und Teileliste Shimano NEXUS 8-Gang-Nabe mit Hi-Power Rollenbremse SG-8R20 INTER-8 Nabe Fett BR-IM70 INTER-M Bremse CJ-8S20 Interne Einheit ohne Rollenbremse (SG-8R20 VS) SHIMANO BESCHREIBUNG ZAHL TEILENUMMER Y-34R 98010 Interne Einheit (Achsenlänge 184 mm) Y-34R 79000 Sicherungsring (12 mm) Y-34R 98020 Trägereinheit...
  • Seite 30 Explosionszeichnung und Teileliste Shimano NEXUS Revo-Shift Schalthebel SB-8S20 für 8-Gang ∅ ∅ 1,2 mm 10 m/32,8 Fuß ∅ ∅ 1,2 mm x 2000 mm (100 St.) (100 St.) SHIMANO BESCHREIBUNG ZAHL TEILENUMMER Y-6J3 98010 Ganganzeigenabdeckung und Befestigungsschrauben (M3 x 5)
  • Seite 31: Explosionszeichnung Und Teileliste (Sb-8S20)

    Explosionszeichnung und Teileliste Shimano NEXUS Schalteinheit CJ-8S40 C J - J A P SHIMANO BESCHREIBUNG ZAHL TEILENUMMER Y-74Y 98160 Befestigungs-Set für Außenzüge Y-74Y 27000 Gummiabdeckung Y-74Y 28000 Außenzuggegenhalter Y-74Y 30200 Gummi Y-74Y 98140 Schalteinheit komplett Y-33Z 98020 Befestigungsring für Schalteinheit...
  • Seite 32: Explosionszeichnung Und Teileliste (Cj-8S40)

    Explosionszeichnung und Teileliste Shimano NEXUS Bremshebel BL-IM60 für links / 4-Finger SHIMANO BESCHREIBUNG ZAHL TEILENUMMER Y-8TS 98020 Justierungsblock und Schraube Y-8S8 98010 Bremszug-Einstellschraube (M10 x 19) und Mutter Y-89E 05010 Griffweiten-Einstellschraube (M4 x 10,8) Y-8SB 10000 Klemmschraube (M6 x 14,8) Y-89M 08010 Griff (ø...
  • Seite 33: Explosionszeichnung Und Teileliste (Bl-Im60)

    Explosionszeichnung und Teileliste Shimano NEXUS Bremshebel BL-IM65 für links / 3-Finger SHIMANO BESCHREIBUNG ZAHL TEILENUMMER Y-8TS 98020 Justierungsblock und Schraube Y-6JB 98040 Bremszug-Einstellschraube (M10 x 19) und Mutter Y-89E 05010 Griffweiten-Einstellschraube (M4 x 10,8) Y-8SB 10000 Klemmschraube (M6 x 14,8) Y-89M 08010 Griff (ø...
  • Seite 34: Explosionszeichnung Und Teileliste (Bl-Im65)

    Explosionszeichnung und Teileliste Shimano NEXUS Tap-Fire Schalthebel ST-8S20 für 8-Gang A TI IN N IN N ∅ ∅ 1,2 mm x 2000 mm (100 St.) 10 m/32,8 Fuß ∅ ∅ 1,2 mm (100 St.) SHIMANO BESCHREIBUNG ZAHL TEILENUMMER Y-6JB 98010...
  • Seite 35: Explosionszeichnung Und Teileliste (St-8S20)

    THALINGER-LANGE GMBH Finland Austria Phone 020-155 0800 Phone 07242-4970 020-155 0801 07242-497248 MACARIO LLORENTE, S.A. VELOTRADE KFT. Spain Hungary Phone 91-3294909 Phone 361-455 8000 91-3292594 / 91-3292039 361-455 8019 Spezifikationen können ohne Ankündigung geändert werden. MA34RA © Mai 2003 Shimano Inc.
