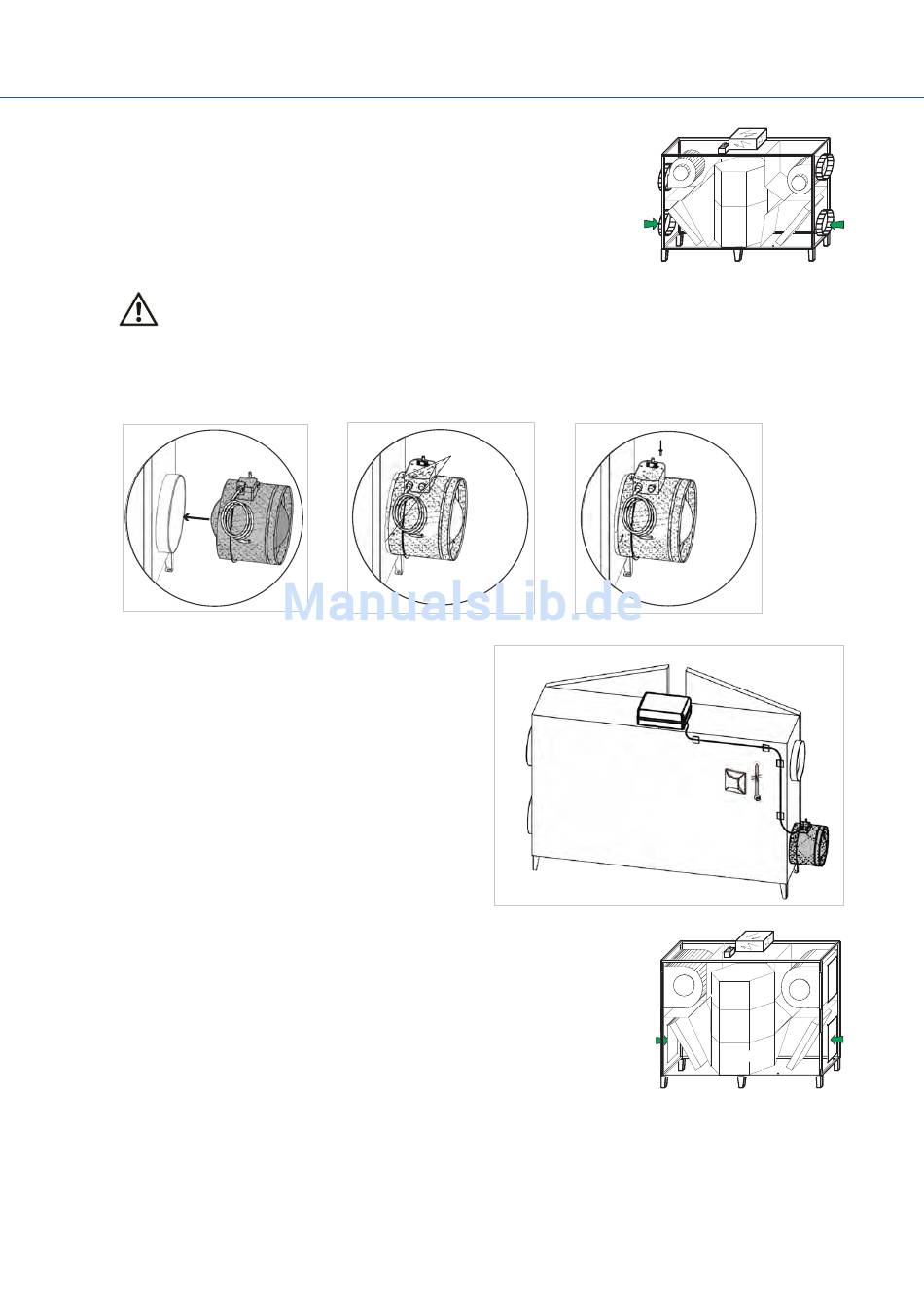

Die Jalousieklappe wird je nach Geräteausrichtung, auf den Außenluftstutzen
(ODA) rechts oder links montiert, um eine Durchströmung des Lüftungsgeräts
mit kalter Luft zu verhindern. Eine weitere Jalousieklappe kann auch in das
Rohrsystem montiert werden.
• Stecken Sie die Jalousieklappe auf den Außenluftstutzen (Bild 1).
• Bohren Sie vier Löcher Ø 5,5 mm und zwar rund um die Jalousieklappe.
Bohren Sie dabei durch das Blech des Gehäuses der Jalousieklappe und
des Außenluftstutzens (Bild 2).
ACHTUNG
Beschädigen Sie beim Bohren keine Komponenten in der Jalousieklappe.
• Befestigen Sie die Jalousieklappe mittels Nieten Ø 5 mm, Länge 10 mm (Bild 3).
1
• Verlegen sie das Kabel, wie in Bild 4 abgebildet zum
Steuerkasten auf der Oberseite des Lüftungsgeräts.
Verwendet Sie dazu die Klebesockel und Kabelbin-
der.
• Nun muss die Jalousieklappe auf der Platine
„RD5ext" im Steuerkasten angeschlossen werden.
• Bei Jalousieklappen mit Federrücklauf muss zusätz-
lich zu „GND" und „SV" noch „24V" für die Versor-
gung angeschlossen werden, sind also dreiadrig
(siehe auch Anschlussplan).

3.9.4.3 Montage der eckigen Jalousieklappe an Vario 2500 oder Vario 3500

Die Jalousieklappe wird je nach Geräteausrichtung, auf den Außenluftkanal
(ODA) rechts oder links montiert, um eine Durchströmung des Lüftungsgeräts mit
kalter Luft zu verhindern.
• Kleben Sie das beiliegende Dichtband um den rückwärtigen Rahmen der
Jalousieklappe (Bild 1).
Schneiden Sie die überstehende Länge des Dichtbands ab.
• Positionieren Sie die Jalousieklappe auf die Öffnung für den Außenluftkanal
(die Bohrungen im Rahmen der Jalousieklappe und im Gehäuse des Lüftungsgeräts müssen dabei übereinan-
der liegen (Bild 2).
• Schrauben Sie dann die Jalousieklappe auf das Vario Gerät. Legen Sie jeweils eine Unterlegscheibe unter
den Schraubenkopf (Bild 3).
32
2
4 x Bohrungen
4
3
4 x
4 x
