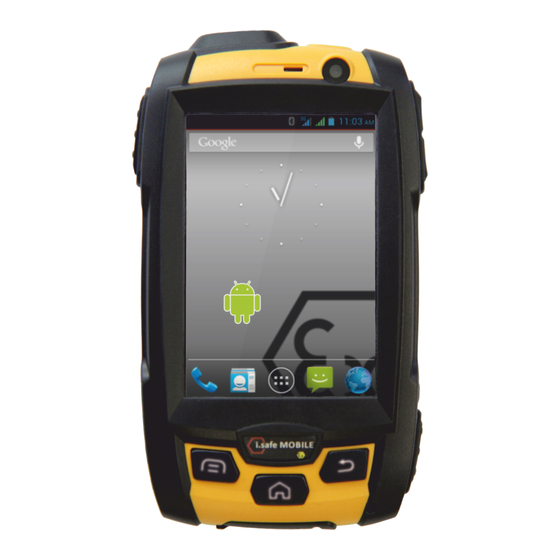

INNOVATION 2.0 i.safe MOBILE Quick Start Manual Safety Instruc ons Schnellstartanleitung Sicherheitshinweise...
Seite 2
All rights reserved. i.safe MOBILE GmbH cannot be held responsible for any data or other loss and direct or indirect damages caused by any improper use of this phone.
Seite 3
MOBILE This document contains a quick start guide and the safety instruc ons necessary for the safe use of the smartphone INNOVATION 2.0 in ex- plosive atmospheres. The first part details the English instruc ons, the second part the German transla on.
Contents i.safe MOBILE 1 Introduc on 2 Ex-Specifica ons 3 Faults and Damages 4 Ex-relevant Safety Regula ons 5 Further Safety Advises 6 i.safe PROTECTOR 7 Keys 8 First Steps 8.1 Ba ery 8.2 Installa on of the SIM Cards 8.3 Installa on of the Micro-SD Card...
This document contains informa on and safety regula ons which are to be observed without fail for safe opera on of the smartphone INNOVATION 2.0 under the described condi ons. Non-observance of this informa on and instruc ons can have serious consequences and / or may violate regula ons.
MOBILE 2 Ex-Specifica ons The INNOVATION 2.0 is a smartphone suitable for use in poten ally explosive atmospheres (zones 1, 21, 2 and 22) in accordance with dire c- ves 94/9/EC (ATEX 95) and 99/92/EC (ATEX 137), as well as the IECEx scheme.
· the phone has been stored improperly. · markings or labels on the phone are illegible. It is recommended that a phone which shows or which is suspected of faults and damages is returned i.safe MOBILE GmbH for inspec on.
· The phone may be charged only at temperatures in between 0°C ... 45°C. · The phone must not be exposed to abrasive acids or bases. · The phone must not be taken into zones 0 or 20. · Only accessories approved by i.safe MOBILE GmbH may be used.
fire or explosion. Only authorized personnel are allowed to repair the phone. · Only use accessories approved by i.safe MOBILE GmbH. · Please do not directly connect the poles of the ba ery, to avoid short-circuiting the ba ery.
Seite 10
MOBILE GmbH cannot be held responsible for any of those claims. Warning i.safe MOBILE GmbH will not assume any liability for damages caused by disregarding any of these advices or by any inappropriate use of the phone.
Quick Start i.safe MOBILE Introduc on Dear customer, thank you very much for choosing the INNOVATION 2.0 smartphone. This quick start manual gives you access to the basic func- ons of the phone. With IP protec on, rugged housing and a touchscreen, the INNOVATION 2.0 is the ul mate dual SIM ANDROID smartphone for...
Quick Start i.safe MOBILE 6 i.safe PROTECTOR The INNOVATION 2.0 contains specially designed safety circuits. Connec ng the phone to non-ex-approved equipment like a computer can endanger the safety of the phone, as faults in the non-approved equipment could lead to a power surge into the phone large enough to destroy the safety circuits.
Quick Start i.safe MOBILE 7 Keys (1) Power: Lock the phone. Long press to power up or down the phone. (2) Menu: Bring up a list of op ons. (3) Home: Returns to the Home Screen. Long press to see a list of last accessed apps.
Quick Start i.safe MOBILE 8 First Steps 8.1 Ba ery The ba ery is inserted into the back of the phone. The ba ery is not fully charged when the phone is purchased, but it contains enough en- ergy to power on the phone. To obtain best ba ery performance and ba ery life, let the ba ery discharge completely before charging it completely for the first three charging cycles.
Quick Start i.safe MOBILE 8.1.2 Charging the Ba ery Connect the i.safe PROTECTOR USB-cable with the phone as indicated in the picture below: Connect the plug with the socket of the Power Supply. A er charging, remove the USB-cable from the charger.
Quick Start i.safe MOBILE 8.2 Installa on of the SIM Cards The phone features two SIM card slots. If you have installed two SIM cards, you can choose your primary card in <Se ngs> → <SIM man- agement>. Warning Do not try to insert or remove any of the SIM cards when any external power supply is connected, otherwise the SIM cards or the phone may be damaged.
Quick Start i.safe MOBILE 8.3 Installa on of the Micro-SD Card Open the Micro-SD card holder, and insert the Micro -SD card into the slot, then close the Micro-SD card holder. 8.4 First Use 8.4.1 Powering On Your Phone Press the [Power key] un l the screen lights up.
Quick Start i.safe MOBILE 8.4.2 Powering Off Your Phone 1. Press and hold the [Power key] to open the Phone op ons menu. 2. Tap <Power off>. 3. Tap <OK>. 8.5 Locking and Unlocking the phone Press the [Power key] to lock the phone.
Quick Start i.safe MOBILE 8.6 Using the Touchscreen This phone features a capaci ve touchscreen. It is not necessary to press the screen for it to work, a simple touch is enough. The following gestures can be used with this phone: To open an applica on (app), or to enter a character using the on- screen keyboard, tap it with a finger.
Quick Start i.safe MOBILE 2. Tap <turn on USB storage> in the dialog box that opens on the phone and tap <OK> to confirm your choice. Your computer will de- tect the Micro-SD card as a removable disk. You can now transfer files from and to the Micro-SD card.
Seite 21
Quick Start i.safe MOBILE Status icons SIM1 or SIM2 current signal status, type (E for Edge, 3G for UMTS, H for HSDPA) and strength Wi-Fi connec on status and signal strength Bluetooth connec on status Airplane mode (all wireless interfaces are off)
Quick Start i.safe MOBILE 9.1.1 No fica on Panel Drag the Status Bar down to reveal the no fica on panel: Your phone will no fy you here when you receive a new message or when there is an upcoming event. The no fica on panel also informs you about alarms, se ngs and other relevant informa on.
Quick Start i.safe MOBILE 9.3 Home Screen Here, you can place shortcuts to apps and widgets. Widgets are small applica ons that provide func ons and informa on on your Home Screen, like local weather, stock exchange informa on or email previews.
Seite 24
Quick Start i.safe MOBILE 9.3.4 Crea ng a Folder Drag the applica on icon or shortcut and drop it on top of another app icon. A folder containing both icons will be created. You can then add other icons into the folder.
· The phone has insufficient standby me 1. The ba ery performance is reduced because of the age of the bat- tery. Please contact your vendor or i.safe MOBILE GmbH for a replace- ment ba ery. 2. Too many programs running.
MOBILE GmbH directly. 12 Maintenance Thank you for using the INNOVATION 2.0. If there is a problem with the phone, please contact your vendor or consult the service center. If your phone is in need of repair, you can either contact the service center or your vendor.
Seite 28
fitness for a specific purpose unless applicable laws or court decisions make liability mandatory. i.safe MOBILE GmbH reserves the right to make changes to this document or to withdraw it any me without prior no-...
Seite 30
Inhalt i.safe MOBILE 1 Einführung 2 Ex-Spezifika onen 3 Fehler und unzulässige Belastungen 4 Ex-relevante Sicherheitsvorschri en 5 Weitere Sicherheitshinweise 6 i.safe PROTECTOR 7 Tastenbelegung 8 Erste Schri e 8.1 Ba erie 8.2 Installa on der SIM Karten 8.3 Installa on der Micro-SD Karte 8.4 Erster Einsatz...
MOBILE Einführung Dieses Dokument enthält Informa onen und Sicherheitsvorschri en die für einen sicheren Betrieb des Smartphones INNOVATION 2.0 unter den beschriebenen Bedingungen unbedingt zu berücksich gen sind. Nichtbeachtung dieser Informa onen und Anweisungen kann gefährli- che Folgen haben oder gegen Vorschri en verstoßen.
Sicherheitshinweise i.safe MOBILE 2 Ex-Spezifika onen Das Smartphone INNOVATION 2.0 ist geeignet für den industriellen Einsatz in explosionsgefährdeten Bereichen (Zonen 1, 21, 2 und 22) nach Richtlinien 94/9/EG (ATEX 95) und 99/92/EG (ATEX 137) und dem IECEx-System. Ex-Kennzeichnungen ATEX II 2G Ex ib IIC T4 Gb II 2D Ex ib IIIC T135°C Db IP6X...
· das Telefon übermäßigen Belastungen ausgesetzt wurde. · das Telefon unsachgemäß gelagert wurde. · Beschri ungen auf dem Telefon nicht mehr lesbar sind. Wir empfehlen ein Telefon, welches Fehler zeigt, oder bei dem Fehler vermutet werden, zu einer Überprüfung an die i.safe MOBILE GmbH zu schicken.
· Das Telefon darf nur bei Umgebungstemperaturen zwischen 0°C ... 45°C geladen werden. · Das Telefon darf keinen aggressiven Säuren oder Basen ausgesetzt werden. · Das Telefon darf nicht in die Zonen 0 und 20 eingebracht werden. · Nur von i.safe MOBILE GmbH freigegebenes Zubehör darf verwendet werden.
Geräts, zu Feuer oder zu einer Explosion führen. Das Gerät darf nur von autorisierten Fachleuten repariert werden. · Verwenden Sie nur von i.safe MOBILE GmbH zugelassenes Zubehör. · Achten Sie unbedingt darauf, dass Sie die Pole der Ba erie nicht direkt mit einem lei ähigen Material verbinden.
Seite 36
Benutzer selbst veran t- wortlich. Ein Regressanspruch gegenüber der i.safe MOBILE GmbH besteht nicht. Warnung Die i.safe MOBILE GmbH übernimmt keine Ha ung für Schäden, die durch Nichtbeachtung dieser Hinweise oder unsachgemäßen Gebrauch des Telefons entstehen.
Grundfunk onen des Telefons. Mit dem hohem IP-Schutz, robustem Gehäuse und dem Touch-Screen ist das INNOVATION 2.0 das ul ma ve Dual-SIM Smartphone für den Einsatz in explosionsgefährdeten Bereichen der Zonen 1, 2, 21 und 22. Um den IP-Schutz des Telefons sicherzustellen, achten Sie bi e darauf, dass die Ba erieabdeckung, die Verschlüsse für den Headset - und USB-...
Schnellstart i.safe MOBILE 6 i.safe PROTECTOR Das INNOVATION 2.0 enthält Sicherheitsschaltungen. Eine Verbindung des Telefons mit einem nicht ex -zugelassenen Gerät, wie z.B. einem Computer, kann die Sicherheit des Telefons beeinflus- sen, da Fehler in dem nicht ex-zugelassenen Gerät zu hohen Leistungen führen können, die die Sicherheitsschaltungen des Telefons zerstören...
Schnellstart i.safe MOBILE 7 Tastenbelegung (1) An/Aus: Ak vieren der Bildschirmsperre. Langer Druck zum An-, bzw. Ausschalten. (2) Menü: Kontextspezifische Op onen. (3) Home: Zurück zum Home Screen. Langer Druck zeigt zuletzt verwendete Apps. (4) Zurück: Rückkehr zum vorherigen Bildschirm (5) Lautstärke:...
Schnellstart i.safe MOBILE 8 Erste Schri e 8.1 Ba erie Die Ba erie wird an der Rückseite des Gerätes mit zwei Schrauben mon ert. Bei Anlieferung ist die Ba erie nicht vollständig aufgeladen. Das Telefon lässt sich aber dennoch vollständig ak vieren. Zur Errei- chung der besten Performance der Ba erie wäre es angebracht, die...
Schnellstart i.safe MOBILE 8.1.2 Laden der Ba erie Kontak eren Sie das im Lieferumfang enthaltene i.safe PROTECTOR USB-Kabel mit dem Telefon wie im Bild dargestellt. Kontak eren Sie anschließend das Kabel mit dem Netzteil. Nach dem Ladevorgang trennen Sie bi e das USB Kabel vom Netzteil.
Schnellstart i.safe MOBILE 8.2 Installa on der SIM Karten Das Telefon verfügt über Steckplätze für zwei SIM Karten. Sobald zwei SIM Karten installiert sind, können Sie die favorisierte Karte wählen. Dies erfolgt in den Einstellungen unter dem Menüpunkt <Einstellun- gen>→ <SIM Verwaltung>.
Schnellstart i.safe MOBILE 8.3 Installa on der Micro-SD Karte Öffnen Sie den SD Kartenhalter, legen die Micro-SD Karte ein und schließen den Kartenhalter. 8.4 Erster Einsatz 8.4.1 Anschalten des Telefons Drücken Sie die [An/Aus Taste] bis der Bildschirm hell wird.
Schnellstart i.safe MOBILE 2. Tippen Sie auf <Ausschalten>. 3. Tippen Sie auf <OK>. 8.5 Sperren und Entsperren des Telefons Drücken Sie die [An/Aus Taste] um das Telefon zu sperren. Bei gesperr- tem Bildschirm können Sie weiterhin Nachrichten und Anrufe empfan- gen.
Schnellstart i.safe MOBILE 8.6 Benutzung des Touchscreen Dieses Telefon beinhaltet einen kapazi ven Touchscreen. Zur Bedie- nung reicht eine leichte Berührung, starker Druck ist nicht nö g. Die folgenden Ak onen können verwendet werden: Tippen Um eine Anwendung (App) zu öffnen oder um die Bildschirmtastatur zu nutzen, ppen Sie mit einem Finger auf den Bildschirm.
Schnellstart i.safe MOBILE 1. Verbinden Sie das Telefon über das i.safe PROTECTOR USB Kabel mit einem Computer. Wird diese Verbindung das erste Mal hergestellt, installiert der Computer die benötigten Treiber automa sch. 2. Tippen Sie auf <USB-Speicher ak vieren >...
Seite 47
Schnellstart i.safe MOBILE Statusicons Signalstärke und -typ von SIM1 oder SIM2 (E für Edge, 3G für UMTS, H für HSDPA) WLAN Verbindungsstatus und -stärke Bluetooth Verbindungsstatus Flugzeugmodus (alle drahtlosen Verbindungen sind deak viert Ba eriestatus GPS empfängt Daten Vibra onsalarm ak v...
Schnellstart i.safe MOBILE 9.1.1 Benachrich gungsfeld Ziehen Sie die Statusleiste nach unten, um das Benachrich gungsfeld anzuzeigen: Ihr Telefon informiert Sie hier über neu erhaltene Nachrichten oder anstehende Termine. Im Benachrich gungsfeld finden Sie außerdem Informa onen über Alarme, Einstellungen und andere relevante Infor- ma onen.
Schnellstart i.safe MOBILE Tippen Sie auf das App Icon um den Anwendungsordner mit Ihren installierten Anwendungen zu öffnen. Von hier aus können sie jede App mit einem Tip auf ihr Icon starten. 9.3 Home Screen Hier können Verknüpfungen zu Apps und Widgets platziert werden.
Schnellstart i.safe MOBILE 9.3.3 En ernen eines Elementes 1. Tippen und halten Sie ein Element auf dem Home Screen bis sich das Icon vergrößert. 2. Ziehen Sie das Element zum oberen Bildschirmrand zum <En ernen>. 9.3.4 Erstellen eines Ordners Ziehen Sie ein App Icon auf ein anderes App Icon und lassen Sie es los.
· Unzureichende Standby Zeit 1. Die Leistung der Ba erie wird altersbedingt schwach. Bi e wenden Sie sich an Ihren Fachhändler oder die i.safe MOBILE GmbH direkt und ersetzen Sie die Ba erie. 2. Zu viele Programme und Funk onen laufen gleichzei g.
Sie sich an Ihren Fachhändler oder die i.safe MOBILE GmbH. 12 Wartungshinweis Vielen Dank für den Gebrauch des INNOVATION 2.0. Sollten Sie ein Problem mit Ihrem Telefon haben, wenden Sie sich bi e an den Verkä u- fer oder das Service Center. Bedarf Ihr Telefon einer Reparatur, wenden Sie sich bi e an das Service Center oder Ihren Verkäufer.
Seite 54
Eignung für einen bes mmten Zweck, es sei denn, anwendbare Gesetze oder Rechtsprechungen schreiben zwingend eine Ha ung vor. Die i.safe MOBILE GmbH behält sich das Recht vor, jederzeit ohne vor- herige Ankündigung Änderungen an diesem Dokument vorzunehmen oder das Dokument zurückzuziehen.
