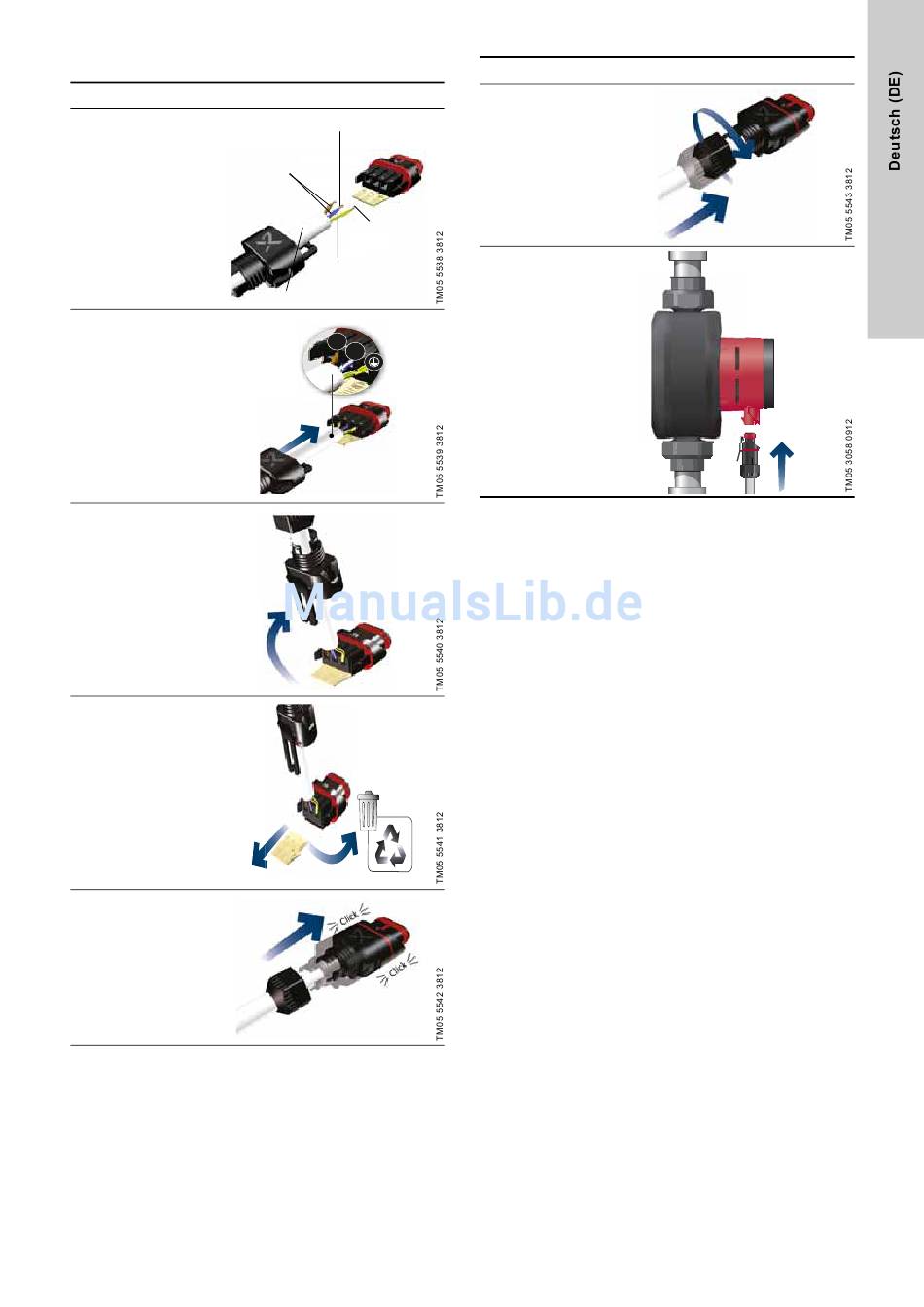

4.1 Zusammenbauen des Steckers

Schritt Maßnahme
Bringen Sie die
Kabelverschrau-
bung und die
Steckerabde-
ckung am Kabel
1
an. Entfernen
Sie die Isolation
an den einzel-
nen Leitern des
Kabels wie dar-
gestellt.
Schließen Sie
die einzelnen
Leiter an den
2
Stecker für die
Stromversor-
gung an.
Biegen Sie das
Kabel mit den
3
einzelnen Lei-
tern nach oben.
Ziehen Sie die
Leitplatte her-
4
aus und entsor-
gen Sie sie.
Setzen Sie die
Steckerabde-
ckung auf den
5
Stecker für die
Stromversor-
gung.
Abbildung
2
0,5 - 1,5 mm
12 mm
7 mm
17 mm
∅5,5 - 10 mm
L
N
Schritt Maßnahme
Schrauben Sie
die Kabelver-
schraubung auf
6
den Stecker für
die Stromver-
sorgung.
Schließen Sie
den Stecker für
die Stromver-
7
sorgung an den
Schaltkasten
der Pumpe an.
Abbildung
7
