Störungssuche Beim Produkt - Grundfos ALPHA2 Betriebsanleitung

CO N T RO L M O D E
PWM C PROFILE SOLAR
PWM C PROFILE SOLAR
Abb. 47 Betriebsart
Die Pulsbreitenmodulation funktioniert nur, wenn Sie die Pumpe
auf den PBM-Betrieb eingestellt haben. Drücken Sie die Taste
fünfmal, bis nur die grüne LED leuchtet. Wenn Sie das
PBM-Kabel anschließen, leuchten die gelben LEDs und Sie kön-
nen die Pumpe über das PBM-Signal steuern. Siehe Abb. 47.

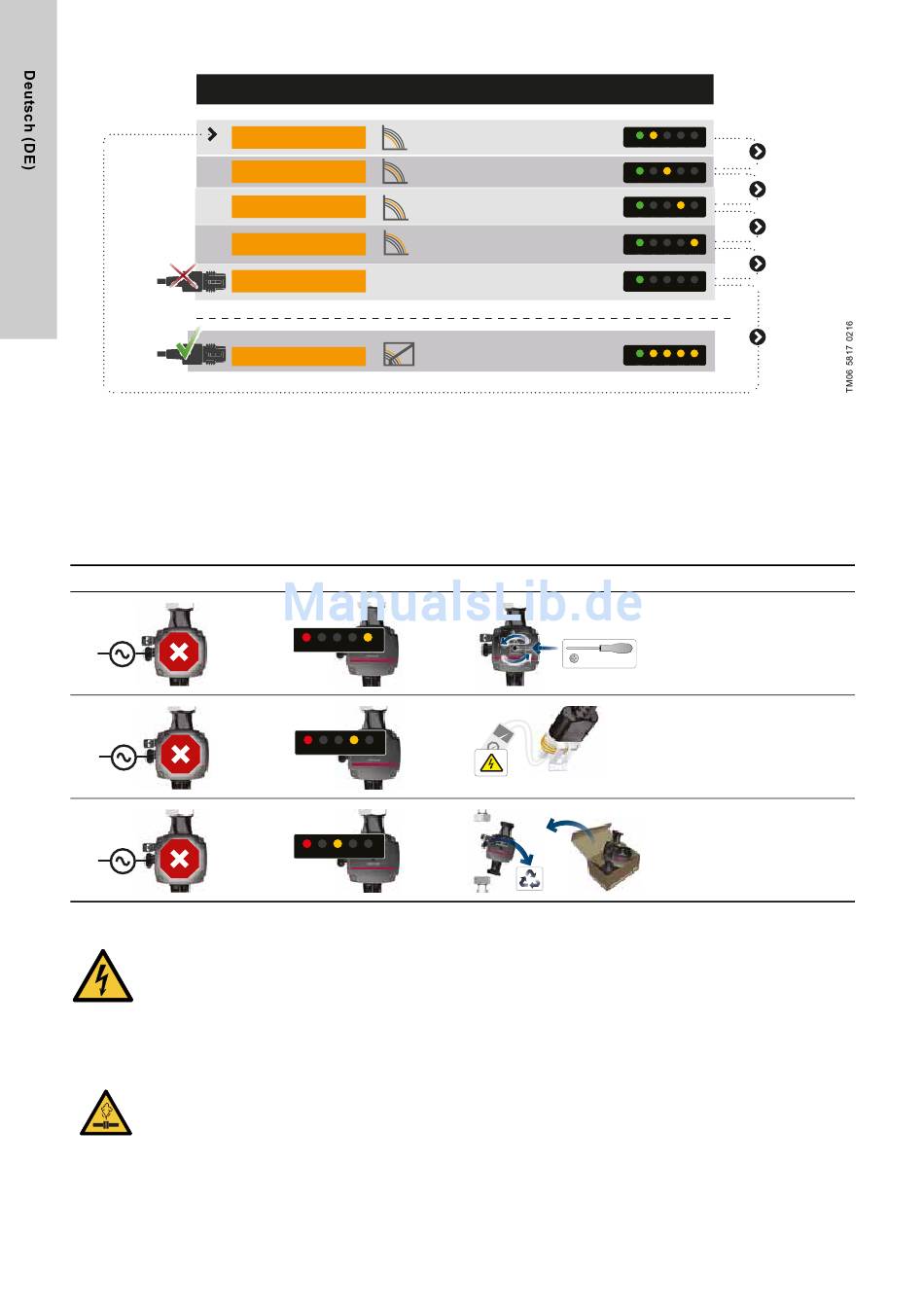

13.5 Störungssuche beim Produkt
Der Alarmstatus wird durch die LEDs angezeigt.
Störung
ON
230 V
ON
<160 V
ON
230 V
GEFAHR
Stromschlag
Tod oder ernsthafte Personenschäden
- Schalten Sie die Stromversorgung ab, bevor Sie
Arbeiten am Produkt beginnen. Stellen Sie sicher,
dass die Stromversorgung nicht versehentlich wie-
der eingeschaltet werden kann.
VORSICHT
Anlage unter Druck
Leichte oder mittelschwere Personenschäden
- Entleeren Sie die Anlage oder schließen Sie die
Absperrventile auf beiden Seiten der Pumpe,
bevor Sie die Pumpe demontieren. Das Förder-
medium kann unter hohem Druck stehen und
sehr heiß sein.
34
M O D E
CONSTANT CURVE 1
CONSTANT CURVE 2
CONSTANT CURVE 3
CONSTANT CURVE 4
x x-7 5 x x- 1 4 5
4.5 m 6.5 m
5.5 m 8.5 m
6.5 m 10.5 m
14.5 m
7.5 m
7.5 m 14.5 m
5 mm
No.2
Beschreibung
Der Rotor ist blockiert. Behe-
ben Sie die Blockierung des
Rotors.
Die Versorgungsspannung ist
zu niedrig. Stellen Sie sicher,
dass die Spannungsversor-
gung zur Pumpe ausreichend
ist.
Störung der Elektrik. Ersetzen
Sie die Pumpe. Senden Sie die
Pumpe an das nächstgelegene
Grundfos-Servicecenter.
