Multiplex RR FunCub Anleitung

D : Zusätzlich Empfohlene Ausrüstung
Empfänger z.B. RX-7-DR light M-LINK
oder RX-9-DR M-LINK
Akku z.B. Li-BATT eco 3/1-2000 (M6)
GB: Additional recommended equipment:
Receiver e.g. RX-7-DR light M-LINK
or RX-9-DR M-LINK
Flight battery e.g. Li-BATT eco 3/1-2000 (M6)
F : Equipement recommandé:
Récepteur RX-7-DR light M-LINK
ou RX-9-DR M-LINK
accu p.es. Li-BATT eco 3/1-2000 (M6)
I : Componenti consiglati:
Ricevente p.es. RX-7-DR light M-LINK
oppure RX-9-DR M-LINK
pacco batteria p.es. Li-BATT eco 3/1-2000 (M6) # 15 7231
E : Componentes recomendados:
Receptor, p.ej. RX-7-DR light M-LINK
o RX-9-DR M-LINK
batería, p.ej. Li-BATT eco 3/1-2000 (M6)
MULTIPLEX
RR FunCub
# 26 4243
Das Modell RR FunCub # 26 4243 ist nahezu flugfertig vormontiert und es
entfallen für Sie zahlreiche Arbeitsschritte, die in der Bauanleitung beschrie-
ben sind. Das Modell ist somit in kürzester Zeit betriebsbereit. Lesen Sie vor
Fertigstellung und Inbetriebnahme die Anleitungen und beachten unbedingt
auch die Sicherheitshinweise und Tipps.
Um das Modell vollständig auszurüsten, wird noch ein Empfänger und der
Antriebsakku notwendig. Unsere Empfehlungen hierzu entnehmen Sie bitte
aus der Bauanleitung bzw. diesem Blatt und darüber hinaus (z.B. Sender,
Ladegerät etc.) dem aktuellen Katalog oder der Multiplex Homepage unter:
www.multiplex-rc.de
Stückliste RR FunCub
Lfd. Stk. Bezeichnung
1 1 Bauanleitung FunCub
1.1 1 Anleitungen RR FunCub / MULTIcont BL-30 S-BEC / Antriebssatz
2 1 Dekorbogen A,B,C
3 * 1 Rumpf vormontiert *
6 ** 1 Tragfläche links **
7 ** 1 Tragfläche rechts **
8 1 Höhenleitwerk
9 *** 1 Seitenleitwerk ***
70 1 Hauptfahrwerk
71 2 EPP Leichträder
83 1 Propeller
1 Kleinteilebeutel mit den Teilen: 20(2x),21(2x),29,32(2x),
47,48,72(4x),73(4x),75,82 und 4x Verlängerungskabel 150mm
==> siehe Stückliste in der Bauanleitung
# 5 5810
* mit 2 eingebauten Servos Tiny-S (UNI) incl. kompl. Ruderanlenkungen,
# 5 5812
BL-Motor Himax C3516-0840, Regler MULTIcont BL-30 S-BEC.
# 15 7231
** mit 2 eingebauten Servos Nano-S (UNI) incl kompl. Ruderanlenkungen
*** mit montiertem Heckfahrwerk
1. Prüfen Sie mit Hilfe der Stückliste den Inhalt auf Vollständigkeit.
# 5 5810
2. Höhenleitwerk einkleben Punkt 8. in der Bauanleitung ==> Abb.9
# 5 5812
# 15 7231 3. Seitenleitwerk einkleben Punkt 10. in der Bauanleitung ==> Abb.13
4. Servohebel in Mittelstellung, Gestänge an den Leitwerken durch die
Gestängeanschlüsse führen und mit Inbusschlüssel 29 festklemmen.
5. Hauptfahrwerk montieren Punkt 11. in der Bauanleitung ==> Abb.15
# 5 5810
6. Kontrollmontage Tragflächen Punkt 18. in der Bauanleitung ==> Abb.26
# 5 5812
# 15 7231 Achtung: Flügel werden nicht verklebt und bleiben zum Transport teilbar!
7. Flugakku und Empfänger einbauen Punkt 23.==> Abb.30
8. Antennenverlegung Punkt 24.
9. Montage und Inbetriebnahme des Antriebs
# 5 5810
Anleitung Antriebssatz FunCub ==> Punkt 5 und 6.
# 5 5812
10. Dekorbogen aufkleben Punkt 26. in der Bauanleitung
11. Ruderausschläge und Schwerpunkt einstellen
Punkt 25. und 27. in der Bauanleitung ==> Abb.31
12. Der Erstflug - ab Punkt 28. in der Bauanleitung
# 5 5810
# 5 5812 Prüfen Sie vor jedem Start die Funktionsfähigkeit Ihres Modells, der Ruder
# 15 7231 und Anlenkungen sowie den Anrieb und die Akkus.
Modellsport GmbH & Co.KG • Westliche Gewerbestrasse 1 • D-75015 Bretten-Gölshausen • www.multiplex-rc.de
D
# 26 4243
Material Abmessungen
bedruckte Klebefolien Fertigteile
Elapor geschäumt Fertigteil
Elapor geschäumt Fertigteil
Elapor geschäumt Fertigteil
Elapor geschäumt Fertigteil
Elapor geschäumt Fertigteil
F-Stahl Ø2,5 mm Fertigteil
EPP Ø120 Nabe 2,6mm
APC 13*4"
RR FunCub
# 26 4243

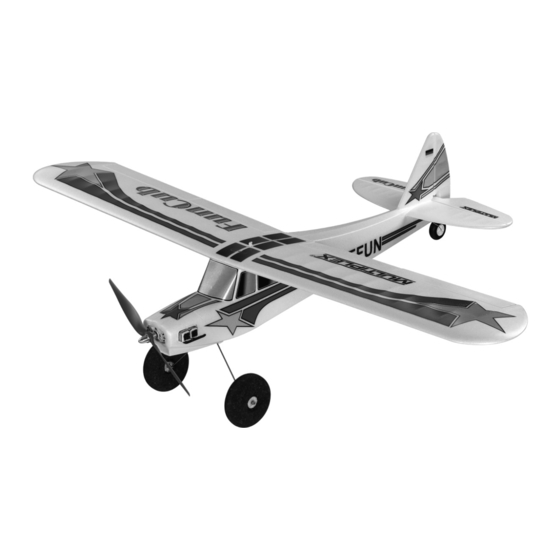

The RR FunCub model aircraft, # 26 4243, is supplied factory-assembled
and almost completely ready to fly. Many of the stages of construction
described in the building instructions have already been completed for
you, so the model can be ready for the air in a very short time. Please read
through these instructions before you complete and fly the model, paying
particular attention to the Safety Notes and Tips.
To complete the model's equipment you will need a receiver and flight
battery. Please refer to our recommendations stated in the building
instructions and this sheet. For details of additional equipment (e.g.
transmitter, battery charger etc.) we suggest that you turn to the current
Multiplex catalogue, or visit the website at: www.multiplex-rc.de
Parts List - RR FunCub
PartNo. Description Material
1 1 FunCub building instructions
1.1 1 RR FunCub / MULTIcont BL-30 S-BEC / Power Set instructions
2 1 Decal sheet A,B,C Printed film
3 * 1 Fuselage, assembled * Moulded Elapor foam
6 ** 1 L.H. wing panel** Moulded Elapor foam
7 ** 1 R.H. wing panel** Moulded Elapor foam
8 1 Tailplane Moulded Elapor foam
9***1 Fin *** Moulded Elapor foam Ready made
70 1 Main landing gear Spring steel 2.5 mm Ø Ready made
71 2 EPP light wheels EPP
83 1 Propeller APC
82 1 Propeller driver ACC383
1 Bag with following parts: 20(2x),21(2x),29,32(2x),
47,48,72(4x),73(4x),75,82 and 4x extension leads 150mm
==> see partlist in manual
* fitted with two factory-installed Tiny-S (UNI) servos incl. complete linkage systems,
Himax C3516-0840 brushless motor, MULTIcont BL-30 S-BEC speed controller.
** fitted with two factory-installed Nano-S (UNI) servos incl. complete linkage systems
***with tailwheel unit fitted
1. Check that all parts are present, referring to the Parts List.
2. Glue the tailplane in place Point 8. in the building instr. ==> Fig. 9
3. Glue the fin in place Point 10. in the building instr. ==> Fig. 13
4. Servo output arm to centre, thread tail pushrods through swivel
pushrod connectors, secure them by tightening screws in connectors
using allen key 29.
5. Install the landing gear Point 11. building instr. ==> Fig. 15
6. Check wing installation Point 18. in the building instr. ==> Fig. 26
Caution: do not glue wings together; a two-part wing is much easier to
transport.
7. Install the flight battery and receiver Point 23. ==> Fig. 30
8. Aerial deployment Point 24.
9. Preparation and installation of power system
FunCub Power Set instructions ==> Point 5 and 6
10. Apply decals Point 26. in the building instructions
11. Set control surface travels and Centre of Gravity
Points 25. and 27. in the building instructions ==> Fig. 31
12. First flight - section starting at Point 28. in the building instructions
Before each flight test all the working systems on your model; check
the control surfaces and linkages, also the power system and
batteries.
GB
# 26 4243
Dimensions
Ready made
Ready made
Ready made
Ready made
Ready made
Ø120 boss 2,6mm
13 x 4"
Shaft Ø 4, prop. Ø 6 mm
