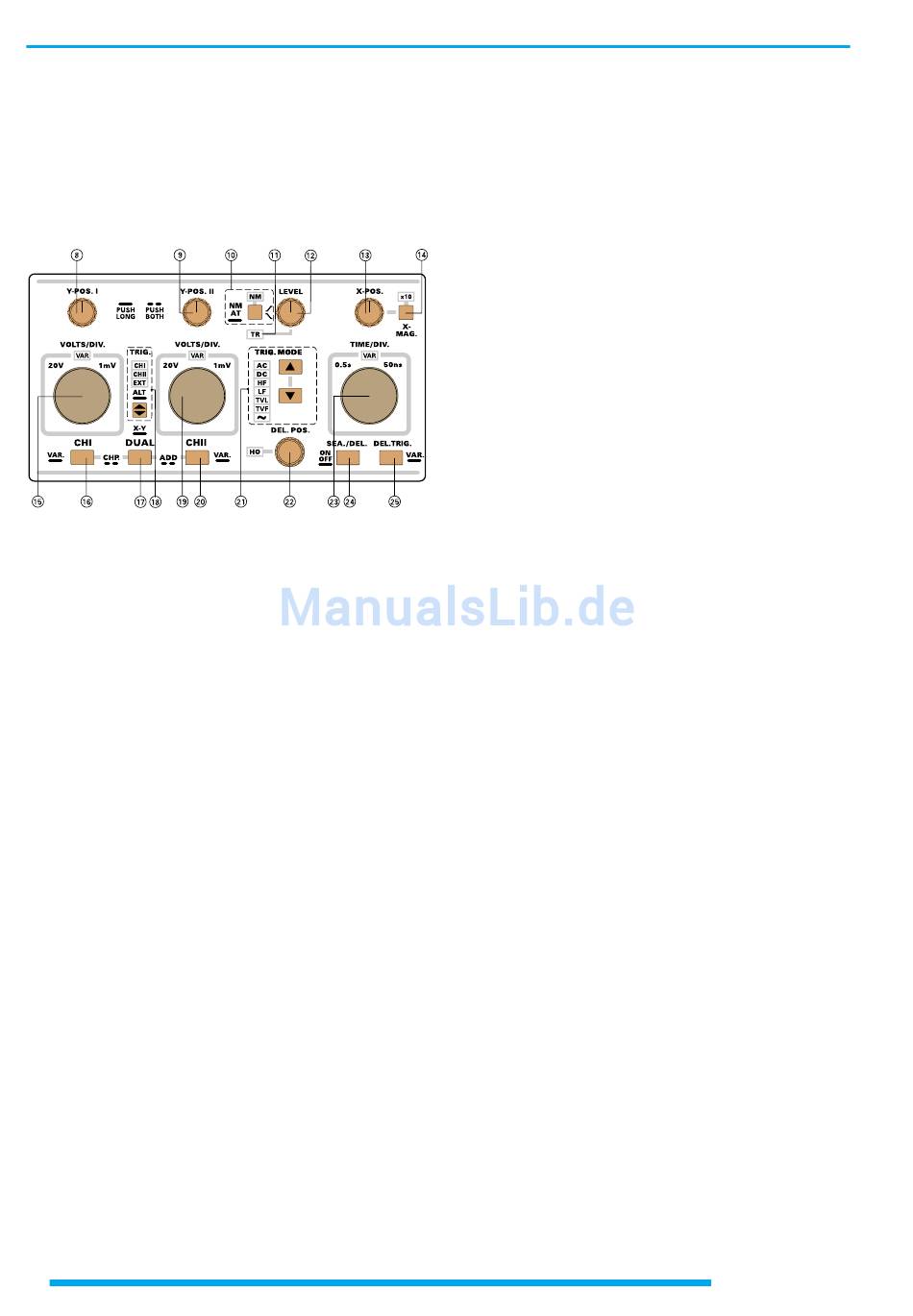

Bedienelemente und Readout
Ablenkkoeffizienten-Einstellung (Teilerschalter). Sie liegt
vor, wenn die VAR.- LED nicht leuchtet.
Mit Linksdrehen wird der Ablenkkoeffizient erhöht, mit
Rechtsdrehen verringert. Dabei können Ablenk-
koeffizienten von 1mV/div. bis 20V/div. in 1-2-5 Folge ein-
gestellt werden.
Der Ablenkkoeffizient wird unten im Readout angezeigt
(z.B. "Y2:5mV..."). Im unkalibrierten Betrieb wird anstel-
le des " : " ein " > " Symbol angezeigt.
(20)CH II - Diese Drucktaste hat mehrere Funktionen.
Mit einem kurzen Tastendruck wird auf Kanal II (Einkanal-
Betrieb) geschaltet. Wenn zuvor weder externe noch Netz-
Triggerung eingeschaltet waren, wird die interne
Triggerquelle automatisch auf Kanal II umgeschaltet. Das
Readout zeigt dann den Ablenkkoeffizienten von Kanal II
("Y2...") und die TRIG.-LED (18) CHII leuchtet. Die letzte
Funktionseinstellung des VOLTS/DIV.-Drehknopfs (19)
bleibt erhalten.
Alle auf diesen Kanal bezogenen Bedienelemente sind
wirksam, wenn der Eingang (30) nicht auf GD (32) ge-
schaltet wurde.
Mit jedem langen Betätigen der CHII -Taste wird die
Funktion des VOLTS/DIV.-Drehknopfs umgeschaltet und
mit der darüber befindlichen VAR-LED angezeigt. Leuch-
tet die VAR-LED nicht, kann mit dem Drehknopf der kali-
brierte Ablenkkoeffizient von Kanal II verändert werden
(1-2-5 Folge).
Leuchtet die VAR-LED nicht und wird die CHII -Taste lang
gedrückt, leuchtet die VAR-LED und zeigt damit an, daß
der Drehknopf nun als Feinsteller wirkt. Die kalibrierte
Ablenkkoeffizienteneinstellung bleibt solange erhalten, bis
der Drehknopf einen Rastschritt nach links gedreht wur-
de. Daraus resultiert eine unkalibrierte Signalamplituden-
darstellung ("Y2>...") und die dargestellte Signalamplitude
wird kleiner. Wird der Drehknopf weiter nach links ge-
dreht, vergrößert sich der Ablenkkoeffizient. Ist die unte-
re Grenze des Feinstellbereichs erreicht, ertönt ein aku-
stisches Signal.
Wird der Drehknopf nach rechts gedreht, verringert sich
der Ablenkkoeffizient und die dargestellte Signalamplitude
wird größer, bis die obere Feinstellbereichsgrenze erreicht
ist. Dann ertönt wieder ein akustisches Signal und die
Signaldarstellung erfolgt kalibriert ("Y2:..."); der Drehknopf
bleibt aber in der Feinsteller-Funktion.
Unabhängig von der Einstellung im Feinstellerbetrieb kann
die Funktion des Drehknopfs jederzeit - durch nochmali-
ges langes Drücken der VAR. -Taste - auf die Teilerschalter-
funktion (1-2-5 Folge, kalibriert) umgeschaltet werden.
16
Dann erlischt die VAR-LED und das " > " Symbol wird
durch " : " ersetzt.
Die Beschriftung der Frontplatte zeigt, daß die CHII -Ta-
ste auch zusammen mit der DUAL-Taste (17) betätigt
werden kann. Siehe Punkt (17).
(21)TRIG. MODE - Drucktasten mit LED's.
Wird eine der beiden TRIG.MODE -Tasten betätigt, wird
die Triggerkopplung (Signalankopplung an die Trigger-
einrichtung) umgeschaltet. Die Triggerkopplung wird mit
der LED-Anzeige angezeigt.
Ausgehend von AC-Triggerkopplung bewirkt jeder Tasten-
druck auf die untere TRIG. MODE-Taste ein Weiter-
schalten in der Folge:
AC - Wechselspannungsankopplung
DC - Gleichspannungsankopplung (Spitzenwerterfas-
sung bei automatischer
tet)
HF - Hochfrequenzankopplung mit Unterdrückung nie-
derfrequenter Signalanteile (kein Triggerpegel-Sym-
bol)
LF
- Niederfrequenzankopplung mit Unterdrückung
hochfrequenter Signalanteile
TVL - TV-Triggerung durch Zeilen-Synchronimpulse (kein
Triggerpegel-Symbol)
TVF - TV-Triggerung durch Bild-Synchronimpulse (kein
Triggerpegel-Symbol
~
- Netzfrequenzankopplung (kein Triggerpegel-Sym-
bol).
Bei Netzfrequenz-Triggerung ist die TRIG. -Taste (18) wir-
kungslos und es leuchtet keine TRIG. -LED (18).
In einigen Betriebsarten, wie z.B. bei alternierender
Triggerung, stehen nicht alle Triggerkopplungsarten zur
Verfügung und sind daher nicht einschaltbar.
(22) HO -LED
DEL.POS.
Drehknopf mit zwei Funktionen und zugeordneter HO-
LED.
Der DEL.POS.-Drehknopf wirkt als Holdoff-Zeiteinsteller,
wenn die Zeitbasis weder im SEA. (SEARCH = suchen)
noch im DEL. (DELAY = verzögern) -Betrieb arbeitet. Bei
minimaler Holdoff-Zeit ist die HO-LED nicht eingeschal-
tet. Wird der Drehknopf im Uhrzeigersinn gedreht, leuch-
tet die HO-LED und die Holdoff-Zeit vergrößert sich. Bei
Erreichen der maximalen Holdoff-Zeit ertönt ein Signal.
Sinngemäß verhält es sich, wenn in die entgegengesetz-
te Richtung gedreht wird und die minimale Holdoff-Zeit
erreicht wurde (HO-LED erlischt). Die letzte Holdoff-Zeit-
einstellung wird automatisch auf den Minimalwert gesetzt,
wenn eine andere Zeitbasiseinstellung gewählt wird. (Über
die Anwendung der "Holdoff-Zeiteinstellung" informiert
der gleichnamige Absatz).
Mit dem DEL.POS.-Einsteller kann die, durch einen ver-
zögerten Strahlstart sichtbar gemachte, Verzögerungszeit
eingestellt werden, wenn SEA. (SEARCH)- oder DEL.
(DELAY)-Zeitbasisbetrieb vorliegt. Siehe SEA./DEL.-ON/
OFF (24).
(23) TIME/DIV.
Mit dem im TIME/DIV. Feld befindlichen Drehknopf wird
der Zeit-Ablenkkoeffizient eingestellt und oben links im
Readout angezeigt (z.B. "T:10µs"). Leuchtet die oberhalb
Triggerung abgeschal-
