ADMINISTRATORHANDBUCH
FÜR SMART KAPP iQ™ 55, 65, 65-V2 UND 75 BOARDS

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für SMART Kapp iQ 55

  • Seite 1 ADMINISTRATORHANDBUCH FÜR SMART KAPP iQ™ 55, 65, 65-V2 UND 75 BOARDS...
  • Seite 2: Produktregistrierung

    SMART kapp, SMART kapp iQ, Pen ID, DViT, smarttech, das SMART Logo und sämtliche SMART Werbeslogans sind Marken oder eingetragene Marken von SMART Technologies ULC in den USA und/oder in anderen Ländern. Apple, App Store, iPhone und iPad sind Marken von Apple, Inc., eingetragen in den USA und in anderen Ländern.
  • Seite 3: Wichtige Informationen

    Interactive Flat Panel bitte weder Regen noch Nässe aus. Falls Teile des Interactive Flat Panels ersetzt werden müssen, stellen Sie sicher, dass nur von SMART Technologies zugelassene Ersatzteile oder Ersatzteile mit den gleichen Eigenschaften verwendet werden. Stellen Sie sicher, dass alle Kabel zum Interactive Flat Panel, die über den Boden verlegt sind, ordentlich gebündelt und markiert sind, um eine Stolpergefahr zu...
  • Seite 4 Staub, Feuchtigkeit oder Rauch zu erwarten ist. Staubablagerungen in den Kamerafenstern oder auf dem reflektierenden Band können die Touch-Interaktivität beeinträchtigen. SMART empfiehlt, die Kamerafenster und das reflektierende Band wöchentlich auf Ablagerungen zu kontrollieren und sie zu säubern.
  • Seite 5: Erklärung Zu Interferenzen Der Federal Communication Commission

    Nachfolgend finden Sie die maximalen Stromversorgungsanforderungen für das Interactive Flat Panel (einschließlich Stromversorgungsanforderungen für den Zubehörsteckplatz): Modell Stromversorgung SMART kapp iQ™ 55 90 V bis 240 VAC, 50 Hz bis 60 Hz, 134 W SMART kapp iQ 65 100 V bis 240 VAC, 50 Hz bis 60 Hz, 199 W SMART kapp iQ 65-V2 100 V bis 240 VAC, 50 Hz bis 60 Hz, 189 W SMART kapp iQ 75...
  • Seite 6: Erklärung Zur Strahlenbelastung

    WICHTIGE INFORMATIONEN Anschluss des Geräts an einen anderen Stromanschluss, an dessen Stromkreis der Empfänger nicht anges chlossen ist Wenden Sie sich bei Bedarf an einen fachkundigen Rundfunk-/Fernsehtechniker. FCC-Hinweis: Nicht ausdrücklich von der für die Einhaltung der Konformität zuständigen Partei genehmigte Änderungen oder Modifizierungen können das Recht des Benutzers zur Verwendung dieses Geräts aufheben.
  • Seite 7: Inhaltsverzeichnis

    Aktualisieren der Firmware und Software Verwendung der SMART Einstellungen Reinigung und Wartung des interaktiven Flachbildschirms Entfernen und Transportieren des Interactive Flat Panels Kapitel 6: Problembehandlung Beheben von Problemen mit der SMART kapp App Beheben von Problemen mit dem Interactive Flat Panel Fehlerbehebung mit der SMART Software smarttech.com/de/kb/171038...
  • Seite 8 INHALTE Anhang A: Das Bildschirmanzeige-Menü benutzen Ändern der Einstellungen des Bildschirmanzeige-Menüs Menüoptionen des Bildschirmanzeige-Menüs Anhang B: Fernverwaltung des interaktiven Flachbildschirms Anschließen eines Computers an einem Interactive Flat Panel Konfigurieren der seriellen Schnittstelleneinstellungen Ihres Computers Netzversorgungsmodi Befehle und Antworten Übersicht der Befehle Anhang C: Einhalten der Umweltrichtlinien für die Hardware-Komponenten Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE) Batterien und Akkus Weitere Informationen...
  • Seite 9: Kapitel 1: Willkommen

    Materialien für Entscheidungsträger Materialien für Monteure Materialien für Anwender In diesem Kapitel erhalten Sie eine Einführung in die SMART kapp iQ Boards, die SMART kapp App sowie in dieses Handbuch. Über dieses Handbuch In diesem Handbuch wird erläutert, wie Sie das SMART kapp iQ Board einrichten und warten.
  • Seite 10: Informationen Zum Interactive Flat Panel

    Für die Benutzer von Interactive Flat Panels stehen andere Dokumentationen und Materialien zur Verfügung. Informationen zum Interactive Flat Panel Das SMART kapp iQ Board verfügt über die proprietäre DViT® (Digital Vision Touch)- Technologie von SMART auf einem LCD-Bildschirm mit einer e-LED-Hintergrundbeleuchtung. Modelle Vier Modelle des SMART kapp iQ Boards sind erhältlich: SMART kapp iQ 55...
  • Seite 11: Komponenten

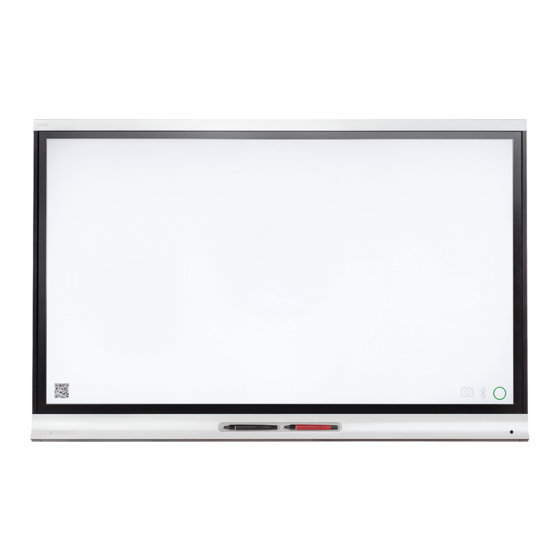

    KAPITEL 1 WILLKOMMEN Komponenten Das Interactive Flat Panel besteht aus folgenden Komponenten: Nein. Name Weitere Informationen Abgebildet Bildschirm Seite 4 Kameras Seite 4 Kanal mit reflektierendem Band Seite 4 Vorderes Bedienfeld Seite 5 Stift mit Schwamm (×2) Seite 6 Präsenzerkennungssensor Seite 7 Nicht abgebildet Lautsprecher: Seite 7 Anschlussfeld Seite 15 Menü-Bedienfeld Seite 41 USB-Anschluss...
  • Seite 12: Bildschirm

    KAPITEL 1 WILLKOMMEN Bildschirm Die Bildschirmgrößen unterscheiden sich je nach Model: Modell Diagonal Breite Höhe Bildseitenverhältnis SMART kapp iQ 138,4 cm 121 cm 68 cm 16:9 SMART kapp iQ 163,9 cm 142,8 cm 80,4 cm 16:9 SMART kapp iQ 163,9 cm 142,8 cm 80,4 cm 16:9 65-V2 SMART kapp iQ...
  • Seite 13: Vorderes Bedienfeld

    Seite 17). Stellen Sie den Netzschalter in die Position EIN (I) (siehe Seite 19). Halten Sie diese gedrückt, um das Interactive Flat Panel zurückzusetzen Halten Sie diese gedrückt, um den Bildschirm einzufrieren und das Einfrieren wieder aufzuheben (nur SMART kapp iQ 65-V2 und 75 Boards) smarttech.com/de/kb/171038...
  • Seite 14: Stifte Mit Schwämmen

    Raumcomputer (siehe Seite 17). Wechseln Sie zur Eingabequelle des Raumcomputers (siehe Seite 20). Blinkt langsam Der SMART Board Service wird Stellen Sie sicher, dass die SMART weiß auf dem verbundenen Product Drivers installiert sind und dass Computer nicht ausgeführt der SMART Board Service ausgeführt wird.
  • Seite 15: Präsenzerkennungssensor

    KAPITEL 1 WILLKOMMEN Präsenzerkennungssensor Das Interactive Flat Panel verfügt über einen Präsenzerkennungssensor in seinem Rahmen, die Personen bis zu einer Entfernung von 5 m erkennen können, wenn sich das Interactive Flat Panel im Standby- Modus befindet. Wenn der Sensor Personen im Raum erkennt, schaltet sich das Interactive Flat Panel ein.
  • Seite 16: Infos Zur Smart Kapp App

    SMART kapp App herunterzuladen. Nachdem sie die App heruntergeladen und installiert haben, können Sie darüber eine Verbindung zum Interactive Flat Panel herstellen. Info zur SMART Software Um die Funktionen des SMART kapp iQ Boards im vollen Umfang nutzen zu können, können Sie die SMART Software auf den am Board angeschlossenen Computern installieren. Software...
  • Seite 17: Materialien Für Administratoren

    Um das volle Potenzial des Interactive Flat Panels auf den verbundenen Computern nutzen zu können, müssen Sie die SMART Product Drivers und SMART Ink installieren. Informationen zum Installieren der SMART Product Drivers und von SMART Ink erhalten Sie im Handbuch zur grundlegenden Installation und im Administratorhandbuch zum Betriebssystem...
  • Seite 18: Materialien Für Monteure

    Monteure sollten außerdem die Überlegungen für Nicht-Standardinstallationen zu Rate ziehen (smarttech.com/kb/171035). Materialien für Anwender Benutzer können im Benutzerhandbuch zum SMART kapp iQ Board Informationen zur Anwendung des Interactive Flat Panels mit der SMART kapp App finden. Eine PDF-Version dieses Handbuchs kann hier heruntergeladen werden: smarttech.com/kb/170812. smarttech.com/de/kb/171038...
  • Seite 19: Kapitel 2: Montage Des Boards

    Bewahren Sie die komplette Produktverpackung auf, sodass diese für den Transport des Interactive Flat Panels verfügbar ist. Falls Sie die Originalverpackung nicht zur Hand haben, können Sie eine neue Verpackung direkt bei Ihrem autorisierten SMART Certified Reseller (smarttech.com/where) beziehen. Prüfen Sie anhand der lokalen Bauordnungen, ob die Wand das in der folgenden Tabelle angegebene Gewicht des Interactive Flat Panels und der Montageelemente halten kann.
  • Seite 20: Vertikale Montage Des Interactive Flat Panel

    ACHTUNG Ziehen Sie die Schrauben nicht zu fest an. HINWEIS SMART empfiehlt bei Standardinstallationen, bei denen die Gesamtdicke aus Wandhalterung und Unterlegscheibe weniger als 7 mm beträgt, Befestigungsschrauben vom Typ M8 × 30 mm. Nachdem die Monteure das Interactive Flat  Panel montiert haben, sind die Anschlüsse möglicherweise nicht mehr zugänglich.
  • Seite 21: Montage Mehrere Interactive Flat Panels

    KAPITEL 2 MONTAGE DES BOARDS Montage mehrere Interactive Flat Panels SMART rät davon ab, mehr als drei Interactive Flat Panels nebeneinander zu montieren. Wenn Sie mehrere Interactive Flat Panels nebeneinander montieren, bringen Sie sie wie im folgenden Diagramm gezeigt an. Dies gewährleistet, dass keine Interferenzen zwischen den Kameras der Interactive Flat Panels auftreten.
  • Seite 22: Auswählen Einer Höhe

    MONTAGE DES BOARDS Auswählen einer Höhe Bedenken Sie die durchschnittliche Größe der üblichen Zuschauer bei der Wahl einer Höhe für das Interactive Flat Panel. SMART empfiehlt, das Interactive Flat Panel so zu montieren, dass dessen Oberkante sich 1,9 m über dem Boden befindet. smarttech.com/de/kb/171038...
  • Seite 23: Kapitel 3: Anschließen Der Stromversorgung Und Geräte

    Anschließen der Stromversorgung Anschließen eines Computers Anschließen der externen Lautsprecher Nach der Installation jedoch vor dem Einrichten des SMART kapp iQ Boards müssen Sie es mit der Stromversorgung und den Geräten verbinden. Anschlussfeld Die Grafik und die Tabelle, die nachfolgend angegeben sind, stellen die Anschlüsse am Board dar: Nein.
  • Seite 24 KAPITEL 3 ANSCHLIEßEN DER STROMVERSORGUNG UND GERÄTE Nein. Verbindung Für den Anschluss Notizen USB Micro-A [Nicht verfügbar] Bei diesem Anschluss handelt es sich um einen Wartungsanschluss. Stereo 3,5 mm Externe Siehe Seite 18. Lautsprecher USB Typ-B Computer (Touch) Siehe Seite 17. HDMI® Computer (Video) Das HDMI-Kabel sollte HDMI 1.4-...
  • Seite 25: Anschließen Der Stromversorgung

    Abhängig vom Modell hat das Board ein oder drei Anschluss-Sets für den Computer. Mithilfe der USB- und HDMI- oder DisplayPort-Kabel können Sie Raumcomputer oder Kabel für Gast- Laptops mit diesen Anschlüssen verbinden. SMART kapp iQ 55 SMART kapp iQ 65-V2 SMART kapp iQ 65 SMART kapp iQ 75...
  • Seite 26: Anschließen Der Externen Lautsprecher

    KAPITEL 3 ANSCHLIEßEN DER STROMVERSORGUNG UND GERÄTE Anschließen der externen Lautsprecher Das Interactive Flat Panel verfügt über zwei 10-W-Lautsprecher. Sie können jedoch über den 3,5-mm-Stereoanschluss externe Aktivlautsprecher am linken Anschlussfeld anschließen. SMART kapp iQ 55 SMART kapp iQ 65-V2 SMART kapp iQ 65 SMART kapp iQ 75 smarttech.com/de/kb/171038...
  • Seite 27: Kapitel 4: Einrichten Des Boards

    Umschalten zwischen Eingabequellen Anzeigen von mehreren Eingabequellen Nachdem Sie das SMART kapp iQ Board installiert (siehe Kapitel 2: Montage des Boards Page 11) und an die Stromversorgung und die Geräte angeschlossen haben (siehe Kapitel 3: Anschließen der Stromversorgung und Geräte Page 15), können Sie den interaktiven Flachbildschirm einschalten und einrichten.
  • Seite 28: Installieren Von Smart Produkttreibern Und Smart Ink

    Sie können auf einem SMART kapp iQ 65-V2 oder 75 Board mithilfe des Bildschirmanzeige- Menüs bis zu vier Eingabequellen anzeigen (siehe Menüoptionen Mehrere Fenster Page 47). Wenn Sie diese Funktion nutzen, seien Sie sich dessen bewusst, dass SMART keine Touch- Eingaben unterstützt, während mehrere Eingabequellen auf dem Interactive Flat Panel angezeigt werden.
  • Seite 29: Kapitel 5: Warten Des Interactive Flat Panels

    In disem Kapitel sind gängige Wartungsverfahren für das Interactive Flat Panel aufgeführt. Zurücksetzen von Board und AM30 Sie können das SMART kapp iQ Board und den AM30 am vorderen Bedienfeld zurücksetzen. To reset the interactive flat panel and AM30 1. Drücken Sie am vorderen Bedienfeld auf die Taste Standby .
  • Seite 30: Aktualisieren Der Firmware Und Software

    Zurücksetzen des Interactive Flat Panel und AM30. Aktualisieren der Firmware und Software SMART veröffentlicht in regelmäßigen Abständen Updates für die SMART kapp iQ Board- Firmware sowie für die SMART-Software. Installieren Sie diese Updates für eine ausgezeichnete Erfahrung. Firmware wird aktualisiert Das Interactive Flat Panel nutzt Firmware auf seinem Prozessor. Aktualisierungen der SMART Software können ein Firmware-Update in Form einer heruntergeladenen ausführbaren...
  • Seite 31: Verwendung Der Smart Einstellungen

    SMART Produkt Update (SPU) ist Teil der SMART Produkttreiber und SMART Ink. SPU überprüft regelmäßig, ob es auf der SMART Website Updates für die SMART Product Drivers und für SMART Ink gibt. Sie können die SPU-Funktion so konfigurieren, dass sie Benutzer zum Installieren von vorhandenen Updates auffordert oder dass etwaige Updates automatisch installiert werden.
  • Seite 32: Justieren Des Interaktiven Flachbildschirms

    Mit dem Finger oder einem Stift können Sie das Interactive Flat Panel justieren. Um das Interactive Flat Panel zu justieren, wenn es an einen Computer angeschlossen ist, 1. Öffnen Sie die SMART Einstellungen (siehe Öffnen der SMART Einstellungen Page précédente). 2. Drücken Sie auf Justieren.
  • Seite 33: Kalibrierung Des Interaktiven Flachbildschirms

    1. Öffnen Sie die SMART Einstellungen (siehe Öffnen der SMART Einstellungen Page 23). 2. Drücken Sie auf SMART Hardware-Einstellungen. 3. Falls mehr als ein SMART Produkt an Ihrem Computer angeschlossen ist, wählen Sie das entsprechende Interactive Flat Panel aus. 4. Wählen Sie aus der Dropdown-Liste die Option Erweiterte Einstellungen aus.
  • Seite 34: Reinigung Und Wartung Des Interaktiven Flachbildschirms

    10. Justieren Sie den interaktiven Flachbildschirm (siehe Justieren des interaktiven Flachbildschirms Page 24). Reinigung und Wartung des interaktiven Flachbildschirms Bei korrekter Reinigung und Wartung kann das SMART kapp iQ Board jahrelang genutzt werden. Kontrollieren der Installation des Interactive Flat Panels Kontrollieren Sie häufig die Installation des Interactive Flat Panels, um sicherzustellen, dass es weiterhin sicher installiert ist.
  • Seite 35: Reinigen Des Bildschirms

    KAPITEL 5 WARTEN DES INTERACTIVE FLAT PANELS Reinigen des Bildschirms Befolgen Sie diese Anweisungen, um den Bildschirm des Interactive Flat Panels zu reinigen, ohne dabei seine antireflektierende Beschichtung oder andere Produktkomponenten zu beschädigen. ACHTUNG Schreiben Sie nicht mit Permanentmarker oder trocken abwischbaren Marker auf den Bildschirm.
  • Seite 36: Reinigen Des Sensors Für Die Präsenzerkennung

    ACHTUNG Staubablagerungen in den Kamerafenstern oder auf dem reflektierenden Band können die Touch-Interaktivität beeinträchtigen. SMART empfiehlt, die Kamerafenster und das reflektierende Band wöchentlich auf Ablagerungen zu kontrollieren und sie zu säubern. Verwenden Sie keine Druckluft zur Reinigung der Kamerafenster oder Ränder.
  • Seite 37: Entfernen Und Transportieren Des Interactive Flat Panels

    Interactive Flat Panels wechseln Sie einen Stift aus, wenn seine Spitze verschlissen ist. Ersatzstifte erhalten Sie im Shop für SMART Ersatzteile (siehe smarttech.com/Support/PartsStore). Entfernen und Transportieren des Interactive Flat Panels Gelegentlich müssen Sie das SMART kapp iQ Board möglicherweise von seinem aktuellen Ort entfernen und an einen anderen Ort bringen. smarttech.com/de/kb/171038...
  • Seite 38: Entfernen Des Interactive Flat Panels

    KAPITEL 5 WARTEN DES INTERACTIVE FLAT PANELS Entfernen des Interactive Flat Panels Setzen Sie zur sicheren Entfernung des Interactive Flat Panels zwei oder mehr professionelle Monteure ein. WARNING Versuchen Sie nicht, das Interactive Flat Panel aus eigener Kraft zu bewegen. Das Interactive Flat Panel ist sehr schwer. Bewegen Sie das Interactive Flat Panel nicht, indem Sie ein Seil oder einen Draht an den Griffen auf der Rückseite befestigen.
  • Seite 39: Transportieren Des Interaktiven Flachbildschirms

    Transport wieder in einen Großteil der Originalverpackung einpacken können. Diese Verpackung wurde speziell dafür konzipiert, den bestmöglichen Schutz vor Erschütterungen und Vibrationen zu bieten. Falls Sie die Originalverpackung nicht zur Hand ist, können Sie dasselbe Verpackungsmaterial direkt von Ihrem autorisierten SMART Reseller beziehen (smarttech.com/where). ACHTUNG Transportieren Sie das Interactive Flat Panel ausschließlich in der Original- oder der...
  • Seite 41: Beheben Von Problemen Mit Der Smart Kapp App

    Fehlerbehebung mit der SMART Software Verwenden des SMART Verbindungsassistenten Verwenden von SMART Diagnostics Dieses Kapitel hilft Ihnen dabei, Probleme zu beheben, die in Bezug auf die SMART  kapp App und das Interactive Flat Panel auftreten können. HINWEIS Sie können auch die Master-Anleitung zur Fehlerbehebung (smarttech.com/kb/171103).
  • Seite 42: Kapitel 6 Problembehandlung

    KAPITEL 6 PROBLEMBEHANDLUNG Weitere Informationen finden Sie unter Vorderes Bedienfeld Page 5. Beheben von Präsenzerkennungsproblemen Beheben Sie Präsenzerkennungsprobleme mithilfe der folgenden Tabelle: Symptom Ursache Lösung Ihr Interactive Flat Panel lässt sich Die Präsenzerkennung ist nicht akti Präsenzerkennung aktivieren (siehe nicht aktivieren. viert. Seite 45).
  • Seite 43: Beheben Von Bildproblemen

    Heben Sie mit einer der folgenden Bildschirm angezeigt. die Stummschaltungs-Taste auf dem Methoden die Einfrierung des Bild vorderen Bedienfeld des schirms wieder auf: SMART kapp iQ 65-V2 oder 75 Halten Sie die Stummschalte- Boards gedrückt gehalten und damit Taste gedrückt. den Bildschirm eingefroren. Ändern sie die Eingabequellen.
  • Seite 44: Beheben Von Problemen Mit Verbundenen Computern

    KAPITEL 6 PROBLEMBEHANDLUNG Symptom Ursache Lösung Helles Licht stört die Kameras. Schließen Sie die Vorhänge oder Jalousien oder dimmen Sie alle Halo gen- und LED-Leuchten. Die Kameras müssen kalibriert wer Kalibrieren Sie das den, möglicherweise aufgrund einer Interactive Flat Panel (siehe Seite 25). Temperaturänderung im Raum.
  • Seite 45: Lokalisieren Der Seriennummer Des Interactive Flat Panels

    Interactive Flat Panels ist zu leise. deren Bedienfeld lauter. Lokalisieren der Seriennummer des Interactive Flat Panels Wenn Sie den SMART Support kontaktieren müssen, werden Sie nach der Seriennummer des Interactive Flat Panels gefragt. Die Seriennummer befindet sich an drei Stellen: Das Bildschirmanzeige-Menü (siehe Seriennummer Page 47) Unterhalb des unteren Rahmens...
  • Seite 46: Fehlerbehebung Mit Der Smart Software

    Befolgen Sie dann die Anweisungen am Bildschirm. Verwenden von SMART Diagnostics Wenn die Oberfläche des Interactive Flat Panels nicht auf Berührungen reagiert, oder wenn die digitale Tinte nicht oder nur teilweise angezeigt wird, können Sie das Problem über SMART Diagnostics identifizieren und beheben. WICHTIG Ändern Sie Diagnoseeinstellungen nur, wenn Sie vom SMART Support dazu aufgefordert...
  • Seite 47 KAPITEL 6 PROBLEMBEHANDLUNG 4. Drücken Sie auf Ansicht. Der Bildschirm mit den Sichtfeldern der Kameras wird angezeigt. 5. Klicken Sie auf Bild abrufen, um die Sichtfelder der vier Kameras anzuzeigen. Dieser Vorgang kann einige Minuten in Anspruch nehmen. Wenn ein Sichtfeld der Kameras nicht angezeigt wird, ist diese Kamera blockiert bzw. kann die Kamera das reflektierende Band am Innenrahmen des Interactive Flat Panels nicht lokalisieren.
  • Seite 49: Anhang A: Das Bildschirmanzeige-Menü Benutzen

    Menüoptionen des Bildschirmanzeige-Menüs Bildmenüoptionen Klangmenüoptionen OSD Menüoptionen Setup Menüoptionen Menüoptionen Mehrere Fenster Über die Menüoptionen Sie können auf das Bildschirmanzeige-Menü zugreifen, indem Sie das Menü-Bedienfeld an der Seite des SMART kapp iQ Board benutzen. Nein. Name MENÜ FESTLEGEN [Aufwärts] [Abwärts] [Links] [Rechts]...
  • Seite 50: Ändern Der Einstellungen Des Bildschirmanzeige-Menüs

    Die Symbole in diesem Abschnitt zeigen die Interactive Flat Panels an, für die die Optionen gelten: Gilt für alle Interactive Flat Panels Gilt nur für SMART kapp iQ 55 und 65 Boards Gilt nur für SMART kapp iQ 65-V2 und 75 Boards Gilt nur für SMART kapp iQ 75 Boards.
  • Seite 51 ANHANG A DAS BILDSCHIRMANZEIGE-MENÜ BENUTZEN Bildmenüoptionen Option Werte Funktion Notizen Bildmodus Standard Stellt den Bildmodus ein Wählen Sie Benutzer aus, um Optionen wie Helligkeit, Kon Benutzer trast, Schärfe und andere Dynamisch Bild-Optionen anzupassen. Wählen Sie einen der ande ren Werte aus, um die Hel ligkeit, den Kontrast und die anderen Bild-Optionen auf die Standardwerte zurü...
  • Seite 52 ANHANG A DAS BILDSCHIRMANZEIGE-MENÜ BENUTZEN Option Werte Funktion Notizen Lokale Dimmung Aktiviert oder deaktiviert den [Nicht verfügbar] lokalen Dimmungsmodus. Zurücksetzen des Bildes [Nicht verfüg Setzt alle Optionen im Menü [Nicht verfügbar] bar] Bild auf ihre Standardwerte zurück Klangmenüoptionen Option Werte Funktion Notizen Lautstärke...
  • Seite 53: Osd Menüoptionen

    ANHANG A DAS BILDSCHIRMANZEIGE-MENÜ BENUTZEN OSD Menüoptionen Option Werte Funktion Notizen Sprache [Sprachen] Legt die Sprache im Bild [Nicht verfügbar] schirmanzeige-Menü fest OSD abschalten Legt die Dauer der Inaktivität [Nicht verfügbar] fest, bis sich das Bild 5 Sekunden schirmanzeige-Menü aus 10 Sekunden schaltet 15 Sekunden...
  • Seite 54 Standard-Videoein gang zurückzukehren. Lync® Raum-Reset [Nicht verfüg Setzt Optionen in allen Menüs [Nicht verfügbar] bar] auf ihre Standardwerte zurück (für ein SMART Room System™ mit Skype® for Busi ness) Zurücksetzen der Kon [Nicht verfüg Setzt die Kon [Nicht verfügbar] bar]...
  • Seite 55: Menüoptionen Mehrere Fenster

    Stellt die Anzahl der auf dem Wenn Sie diese Funktion nut Bildschirm des zen, seien Sie sich dessen Dual Interactive Flat Panels ange bewusst, dass SMART keine Vierfach zeigten Videoeingänge auf Touch-Eingaben unterstützt, einenAus), zwei (Dual) oder während mehrere Ein vier (Quad) gabequellen auf dem Interactive Flat Panel ange...
  • Seite 57: Anhang B: Fernverwaltung Des Interaktiven Flachbildschirms

    Video Audio Mehrere Fenster Systeminformationen Sie können einen Computer mit dem Raumsteuerungseingang des SMART kapp iQ Boards, um per Fernsteuerung Videoeingänge auszuwählen, das Board ein- oder auszuschalten und Informationen über die derzeitigen Einstellungen des Boards abzurufen, wie z. B. Kontrast und Energiestatus. Anschließen eines Computers an einem Interactive Flat Panel...
  • Seite 58: Konfigurieren Der Seriellen Schnittstelleneinstellungen Ihres Computers

    ANHANG B FERNVERWALTUNG DES INTERAKTIVEN FLACHBILDSCHIRMS WICHTIG Verwenden Sie kein Nullmodem-Kabel. Verwenden Sie nur ein Standard-RS-232-Kabel. Konfigurieren der seriellen Schnittstelleneinstellungen Ihres Computers Konfigurieren Sie die serielle Schnittstelle des Computers, bevor Sie Befehle an das Interactive Flat Panel senden können. So konfigurieren Sie die serielle Schnittstelle Ihres Computers: 1.
  • Seite 59: Befehle Und Antworten

    ANHANG B FERNVERWALTUNG DES INTERAKTIVEN FLACHBILDSCHIRMS Wenn das Interactive Flat Panel eingeschaltet ist, sind alle Befehle verfügbar. Wenn sich das Interactive Flat Panel im Standby-Modus befindet, sind nur einige der Befehle verfügbar. Befehle und Antworten Wenn Sie zum Aufrufen von Informationen zum Interactive Flat Panel oder zum Anpassen der Einstellungen des Interactive Flat Panels das Raumsteuerungssystem nutzen, geben Sie Befehle nach der Befehlseingabeaufforderung (>) ein.
  • Seite 60 ANHANG B FERNVERWALTUNG DES INTERAKTIVEN FLACHBILDSCHIRMS So identifizieren Sie den aktuellen Wert für eine Einstellung Verwenden Sie den Befehl get . In diesem Beispiel wird gezeigt, wie das Kontrastniveau abgerufen wird: >get contrast contrast=55 So identifizieren Sie den derzeitigen Wert der Einstellung für einen spezifischen Videoeingang Verwenden Sie den Befehl get und geben Sie einen Videoeingang an.
  • Seite 61: Übersicht Der Befehle

    Die Symbole in diesem Abschnitt zeigen an, für welche interaktiven Flachbildschirme die Befehle gelten: Gilt für alle Interactive Flat Panels Gilt nur für SMART kapp iQ 55 und 65 Boards Gilt nur für SMART kapp iQ 65-V2 und 75 Boards Gilt nur für SMART kapp iQ 75 Boards.
  • Seite 62: Quelle

    ANHANG B FERNVERWALTUNG DES INTERAKTIVEN FLACHBILDSCHIRMS Befehl Antwort Mögliche Werte Standby- Modus get powerstate powerstate=[Value] (On/Ein) standby Verwenden Sie die folgenden Befehle zum Zuweisen der Energiestatuseinstellungen. Befehl Mögliche Werte Antwort Standby- Modus set powerstate [Value] = on powerstate=[Value] = off =standby Quelle Verwenden Sie die folgenden Befehle zum Identifizieren der Quelleneinstellungen.
  • Seite 63: Video

    ANHANG B FERNVERWALTUNG DES INTERAKTIVEN FLACHBILDSCHIRMS Befehl Mögliche Werte Antwort Standby- Modus set input [Value] =hdmi1 input=[Value] =hdmi2 =displayport =ops/hdmi =ops/displayport =next set videoinputdetect [Wert] =ops/hdmi videoinputdetect=[Wert] Nein =ops/displayport = off Video Verwenden Sie die folgenden Befehle zum Identifizieren der Videoeinstellungen. Befehl Antwort Mögliche Werte...
  • Seite 64: Audio

    ANHANG B FERNVERWALTUNG DES INTERAKTIVEN FLACHBILDSCHIRMS Verwenden Sie die folgenden Befehle zum Zuweisen der Videoeinstellungen. Befehl Mögliche Werte Antwort Standby- Modus set displaymode [Value] =standard displaymode=[Value] Nein =user =dynamic set contrast [Value] + [Incremental value] contrast=[Value] Nein - [Incremental value] =0–100 set brightness [Value] + [Incremental value]...
  • Seite 65 ANHANG B FERNVERWALTUNG DES INTERAKTIVEN FLACHBILDSCHIRMS Befehl Antwort Mögliche Werte Standby- Modus get mute mute=[Value] (On/Ein) Nein get audioinput audioinput=[Value] usbaudio Nein HDMI OPSdigital get treble treble=[Value] 0–100 Nein get bass bass=[Value] 0–100 Nein get audioeq120 audioeq120=[Value] 0–100 Nein get audioeq500 audioeq500=[Value] 0–100 Nein...
  • Seite 66: Mehrere Fenster

    ANHANG B FERNVERWALTUNG DES INTERAKTIVEN FLACHBILDSCHIRMS Verwenden Sie die folgenden Befehle zum Zuweisen der Audioeinstellungen. Befehl Mögliche Werte Antwort Standby- Modus set volume [Value] + [Incremental value] volume=[Value] Nein - [Incremental value] =0–100 set mute [Value] = on mute=[Value] Nein = off set audioinput [Value] =usbaudio...
  • Seite 67 ANHANG B FERNVERWALTUNG DES INTERAKTIVEN FLACHBILDSCHIRMS Befehl Antwort Mögliche Werte Standby- Modus get mwwindow1input mwwindow1input=[Wert] hdmi1 Nein hdmi2 displayport opshdmi opshdmidisplayport get mwwindow2input mwwindow2input=[Wert] hdmi1 Nein hdmi2 displayport opshdmi opshdmidisplayport get mwwindow3input mwwindow3input=[Wert] hdmi1 Nein hdmi2 displayport opshdmi opshdmidisplayport get mwwindow4input mwwindow4input=[Wert] hdmi1 Nein...
  • Seite 68: Systeminformationen

    ANHANG B FERNVERWALTUNG DES INTERAKTIVEN FLACHBILDSCHIRMS Befehl Mögliche Werte Antwort Standby- Modus set mwwindow4input [Wert] =hdmi1 mwwindow4input=[Wert] Nein =hdmi2 =displayport =opshdmi =opshdmidisplayport Systeminformationen Verwenden Sie die folgenden Befehle zum Identifizieren der Systeminformationseinstellungen. Befehl Antwort Mögliche Werte Standby- Modus get autopoweroff autopoweroff=[Value] 15–240 Nein...
  • Seite 69 ANHANG B FERNVERWALTUNG DES INTERAKTIVEN FLACHBILDSCHIRMS Befehl Antwort Mögliche Werte Standby- Modus get serialnum serialnum=[Value] [Seriennummer] Nein get proximityinstalled proximityinstalled=[Value] Nein get proximity proximity=[Value] (On/Ein) get proximityreenable proximityreenable=[Value] 1–10 get proximitydetected proximitydetected=[Value] Nein Nein get monitorid monitorid=[Value] 1–100 Nein get powersave powersave=[Wert] (On/Ein) Nein...
  • Seite 70 ANHANG B FERNVERWALTUNG DES INTERAKTIVEN FLACHBILDSCHIRMS Befehl Mögliche Werte Antwort Standby- Modus set proximity [Value] = on proximity=[Value] = off set proximityreenable [Value] =1–10 proximityreenable=[Value] set monitorid [Value] + [Incremental value] monitorid=[Value] Nein - [Incremental value] =1–100 set lyncroom [Value] =reset lyncroom=[Value] Nein...
  • Seite 71: Anhang C: Einhalten Der Umweltrichtlinien Für Die Hardware-Komponenten

    Anhang C Einhalten der Umweltrichtlinien für die Hardware-Komponenten SMART Technologies unterstützt die globalen Bemühungen zur sicheren und umweltfreundlichen Herstellung, Vertrieb und Entsorgung von Elektrogeräten. Entsorgung von Elektro- und Elektronik- Altgeräten (WEEE) Elektrische und elektronische Geräte enthalten Substanzen, die schädlich für die Umwelt und den Menschen sind.
  • Seite 73: Index

    Index Fernverwaltung, 49 AM30 Appliance, 8 Firmware-Updates, 22 Anschlussfeld, 15 Audio Fehlerbehebung, 37 Glasreiniger, 27 Konfigurieren, 44, 56 Kontrollieren der Lautstärke, 5 Stumm schalten, 5 Auf Werkseinstellung zurücksetzen, 46 Hardware-Entfernung, 30 Ausrichtung, 24 Hardware-Installation, 11, 26 Aussparungen, 13 HDMI, 17, 54 Helligkeit, 43, 55 Höhe für die Montage des Boards, 14 Höhen, 44, 57...
  • Seite 74 INDEX Menü-Bedienfeld, 41 SMART Produkt Update, 23 Montageanleitung, 11 SMART Produkttreiber Montageort zum Anbringen des Boards, 13 Aktualisieren, 23 Infos über, 8 Installieren, 20 SMART Verbindungsassistent, 38 Netzbetrieb, 13, 17, 19, 50, 53 Software-Installation, 20 Software-Updates, 23 Sonnenlicht, 29 Sprachen, 45, 60...
  • Seite 75 INDEX Zurücksetzen, 21 smarttech.com/de/kb/171038...
