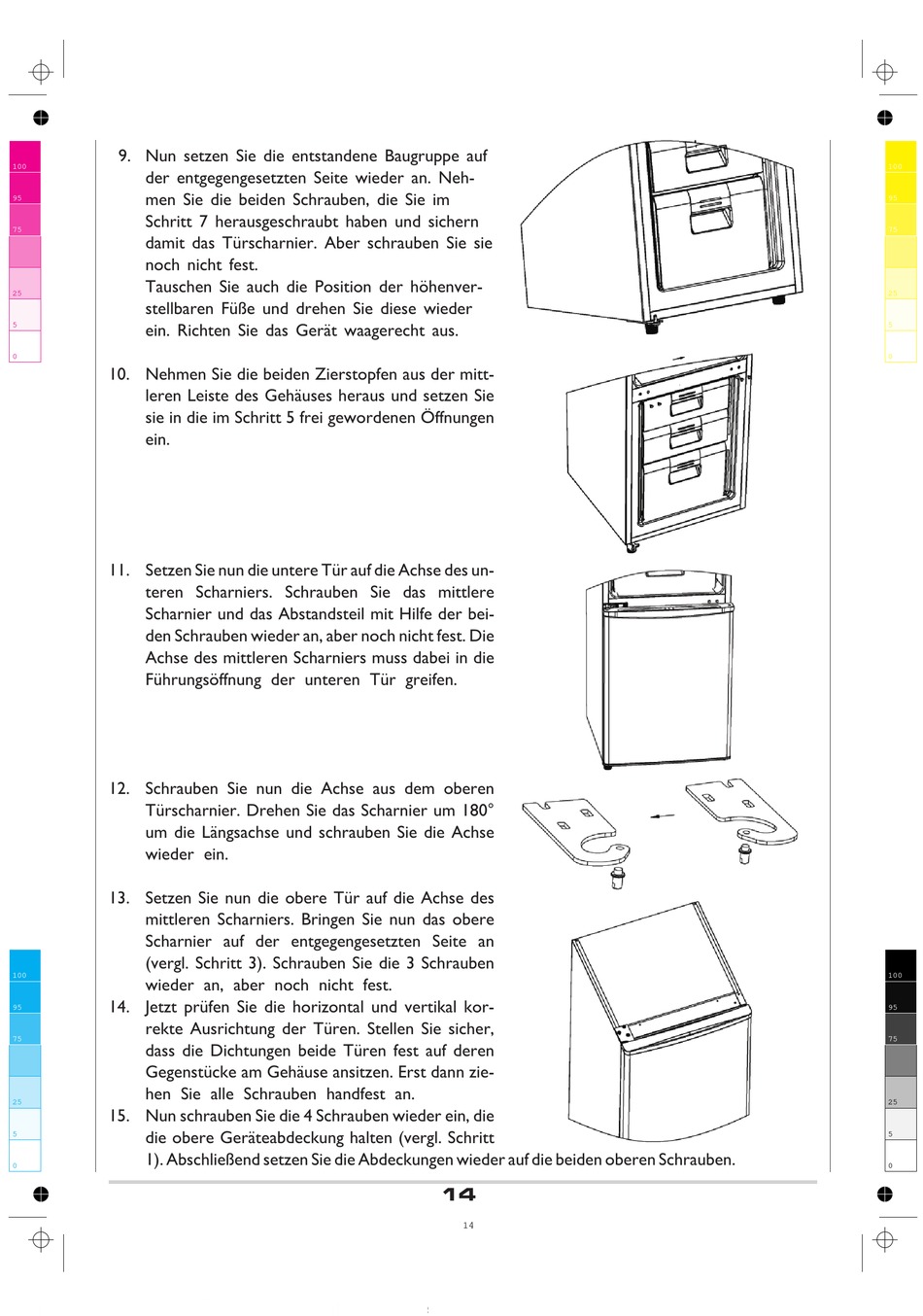

9. Nun setzen Sie die entstandene Baugruppe auf
100
der entgegengesetzten Seite wieder an. Neh-
men Sie die beiden Schrauben, die Sie im
95
Schritt 7 herausgeschraubt haben und sichern
75
damit das Türscharnier. Aber schrauben Sie sie
noch nicht fest.
Tauschen Sie auch die Position der höhenver-
25
stellbaren Füße und drehen Sie diese wieder
ein. Richten Sie das Gerät waagerecht aus.
5
0
10. Nehmen Sie die beiden Zierstopfen aus der mitt-
leren Leiste des Gehäuses heraus und setzen Sie
sie in die im Schritt 5 frei gewordenen Öffnungen
ein.
11. Setzen Sie nun die untere Tür auf die Achse des un-
teren Scharniers. Schrauben Sie das mittlere
Scharnier und das Abstandsteil mit Hilfe der bei-
den Schrauben wieder an, aber noch nicht fest. Die
Achse des mittleren Scharniers muss dabei in die
Führungsöffnung der unteren Tür greifen.
12. Schrauben Sie nun die Achse aus dem oberen
Türscharnier. Drehen Sie das Scharnier um 180°
um die Längsachse und schrauben Sie die Achse
wieder ein.
13. Setzen Sie nun die obere Tür auf die Achse des
mittleren Scharniers. Bringen Sie nun das obere
Scharnier auf der entgegengesetzten Seite an
(vergl. Schritt 3). Schrauben Sie die 3 Schrauben
100
wieder an, aber noch nicht fest.
14. Jetzt prüfen Sie die horizontal und vertikal kor-
95
rekte Ausrichtung der Türen. Stellen Sie sicher,
75
dass die Dichtungen beide Türen fest auf deren
Gegenstücke am Gehäuse ansitzen. Erst dann zie-
hen Sie alle Schrauben handfest an.
25
15. Nun schrauben Sie die 4 Schrauben wieder ein, die
die obere Geräteabdeckung halten (vergl. Schritt
5
1). Abschließend setzen Sie die Abdeckungen wieder auf die beiden oberen Schrauben.
