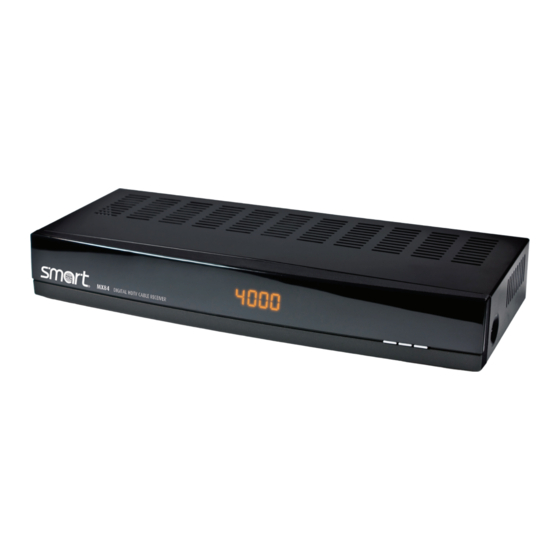

- Seite 1 Vorwort Digitaler HDTV Kabel-Receiver MX 84 Bedienungsanleitung Stand 12.02.10 smart MX 84...
-
Seite 2: Vorwort
Vorwort Vorwort Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für den digitalen Kabel-Receiver smart MX 84 entschieden haben. Lesen Sie die Bedienungsanleitung des smart MX 84 sorgfältig durch, bevor Sie diesen Receiver in Betrieb nehmen. Diese Bedienungsanleitung hilft Ihnen beim •... -
Seite 3: Inhaltsverzeichnis
4. Common Interface-Modul bzw. smartcard einsetzen ......... 14 Receiver in Betrieb nehmen................. 14 Einschalten...................... 14 Erstinbetriebnahme ..................14 Bedienung des Menüs .................. 16 Menü aufrufen/beenden .................. 16 Navigation im Menü ..................16 Einstellungen....................17 Allgemein......................17 Bild ........................18 Videosignal (analog) ..................18 smart MX 84... - Seite 4 Hinweis bezüglich Aufnahmen, Timeshift, …..........37 Aufnahme ......................38 Timeshift-Funktion (zeitversetztes Fernsehen)..........39 Wiedergabe ..................... 40 Auswahl der Audio-Spur bei Aufnahmen ............40 Aufnahmeliste....................40 Aufnahmen sortieren..................40 Aufnahmen umbenennen................41 Aufnahmen löschen ..................42 Aufnahmen am PC bearbeiten................ 42 smart MX 84...
- Seite 5 Liste kompatibler USB-Speichermedien ............51 Prüfen der Lese- und Schreibgeschwindigkeit..........51 Dateisystem..................... 52 Speicherbedarf bei Aufnahmen............... 52 Reinigen ......................53 Außerbetriebnahme und Einlagerung............53 Störungsbehebung ..................54 Entsorgung ....................56 Technische Daten ..................57 Garantie......................58 Hersteller......................59 Konformitätserklärung ................. 59 smart MX 84...
-
Seite 6: Sicherheitshinweise
• Keine schweren Gegenstände auf den Receiver stellen. Der richtige Standort • Receiver auf feste, ebene Fläche stellen. • Receiver vor Feuchtigkeit, Hitze, Staub, Dreck, … usw. schützen. • Für ausreichend Belüftung sorgen (Lüftungsschlitze müssen frei sein). smart MX 84... -
Seite 7: Umgang Mit Batterien
Batterien entsprechend der geltenden gesetzlichen Bestimmungen entsorgen (s. Kap.Entsorgung, Seite 55). Bestimmungsgemäße Verwendung Der digitale HDTV Kabel-Receiver smart MX 84 dient dem Empfang von digitalen Kabel-Programmen im privaten Bereich. Er ist ausschließlich für diesen Zweck bestimmt und darf nur dafür verwendet werden. -
Seite 8: Geräteübersicht
HDMI-Anschluss USB-Anschluss Common-Interface Steckplatz Conditional Access Steckplatz RF DIGITAL IN Antenneneingang für terrestrische Antenne RF DIGITAL OUT Signaldurchschleifung für weitere Receiver DIGITAL OUT Digital-Audio-Ausgang (Cinch) SPDIF Digital-Audio-Ausgang (optisch) DATA RJ11-Anschluss (für Updates und IR-Empfänger) POWER Anschluss Netzkabel smart MX 84... -
Seite 9: Fernbedienung
• Benötigte Batterien: 2 x AAA • Bei längerer Nichtbenutzung können Batterien auslaufen. Batterien aus der Fernbedienung entfernen, wenn diese für längere Zeit (> 1,5 Jahre) nicht benutzt wird. • Bei einem Batteriewechsel immer alle Batterien austauschen. smart MX 84... -
Seite 10: Tastenbelegung Der Fernbedienung
Geräteübersicht Tastenbelegung der Fernbedienung smart MX 84... -
Seite 11: Beschreibung
Videotext öffnen Umschalten zwischen Betriebs- und Standby-Modus. Senderliste öffnen Umschalten zwischen TV- und Radio-Modus Zwischen den beiden zuletzt aktiven Programmen hin und her schalten. Einblenden der Video- und Audio-Optionen Lautstärke + Lautstärke - Funktionstaste für Menükurzwahl Aufnahmeliste öffnen smart MX 84... -
Seite 12: Anschluss
Anschluss Anschluss Achtung! Receiver zuerst mit dem Kabelnetz und allen anderen Geräten verbinden, bevor der Netzstecker in die Steckdose gesteckt wird. Abbildung 3: Anschluss-Schema smart MX 84... -
Seite 13: Kabel Von Kabelnetzbetreiber Anschließen
Wenn der Receiver mit einem HDMI- oder Scart-Kabel mit Fernseher verbunden ist, wird Audio-Signal automatisch an den Fernseher übertragen. 4. USB-Speicher anschließen USB-Speicher mit dem USB-Anschluss verbinden. Infos zum USB-Speicher: siehe Kapitel Hinweis bezüglich Aufnahmen, Timeshift, …, Seite 38 smart MX 84... -
Seite 14: Common Interface-Modul Bzw. Smartcard Einsetzen
Display) aus und bestätigen Sie Ihre Auswahl durch Drücken der Taste OK. 2. Land Wählen Sie mit den Tasten aus, in welchem Land der Receiver betrieben wird und bestätigen Sie Ihre Auswahl durch Drücken der Taste OK. smart MX 84... - Seite 15 6.900MS - QAM64 Kabel BW: 6.900MS - QAM64 Unitymedia (ehemals ish und iesy): 6.900MS - QAM256 Orion Cable (ewt, Tele Columbus, 6.900MS - QAM64 primacom): Salzburg AG, Liwest: 6.900MS - QAM256 Ihr Receiver ist jetzt fertig konfiguriert! smart MX 84...
-
Seite 16: Bedienung Des Menüs
Menü drücken, um ausgewählten Wert zu reduzieren. OK im Menü drücken um Menüpunkt auszuwählen bzw. um eingestellten Wert zu bestätigen. Gerade aktive Menüpunkte werden farblich hervorgehoben. In den verschiedenen Menüs wird am unteren Bildschirmrand nochmals erklärt, welche Tasten welche Funktionen haben. smart MX 84... -
Seite 17: Einstellungen
Für Mitteleuropa gilt Winterzeit: +1.00 Std. und Sommerzeit: +2.00 Std. Diese Einstellung müssen nach Sommerzeitwechsel/ Winterzeitwechsel jeweils aktualisieren. Menüsprache Wählen Sie mit den Tasten die gewünschte Menüsprache. Startlautstärke Wählen Sie mit den Tasten wie die Lautstärkeeinstellung beim Start der Receivers sein soll. smart MX 84... -
Seite 18: Bild
Ausgangssignal für die Scartbuchse. Zur Auswahl stehen, RGB, YC, YUV und FBAS. RGB ist der TV-Standard in Deutschland. Bildformat Wählen Sie mit den Tasten das für Ihr Fernsehgerät passende Bildformat. Zur Auswahl stehen, 4:3 und 16:9. smart MX 84... - Seite 19 Fernsehgerät an Scart-Buchse angeschlossen: Wenn Sie ausschließlich über die Scart-Verbindung fernsehen, erhalten Sie die optimale Bildqualität, wenn Sie hier alle drei Ausgänge auf 720x576 stellen: Eingang 720x576 Ausgang 720x576 Eingang 1280x720 Ausgang 720x576 Eingang 1920x1080 Ausgang 720x576 smart MX 84...
-
Seite 20: Ton
Zur Auswahl stehen, Stereo, Mono links und Mono rechts. Tonkanal TV Werden auf einem Programm mehrere Tonspuren angeboten, dann kann hier die entsprechende Auswahl getroffen werden. Wählen Sie mit den Tasten den Tonkanal stereo oder AC3 für den aktuellen Programmplatz. smart MX 84... -
Seite 21: Untertitel
Wenn keine Untertitel gesendet werden, wird ein „-“ Zeichen angezeigt. Drücken Sie EXIT um das Menü zu verlassen. Wählen Sie mit den Tasten ob Sie die vorgenommenen Änderungen speichern wollen (Ja) oder die vorherigen Einstellungen beibehalten möchten (Nein). Bestätigen Sie Ihre Auswahl mit der Taste OK. smart MX 84... -
Seite 22: Bildschirmgrafik
Die PIN 9976 funktioniert immer (Masterpasswort)! Ihr Gerät ist mit einer Kindersicherung ausgestattet. Dadurch kann der Receiver vor unbefugter Benutzung gesichert werden. Bei aktivierter Kindersicherung kann der Receiver nur noch durch die Eingabe eines vierstelligen PIN-Codes eingeschaltet werden. smart MX 84... -
Seite 23: Pin Ändern
Sie haben eine neue PIN gewählt. Drücken Sie EXIT um das Menü zu verlassen. Wählen Sie mit den Tasten ob Sie die vorgenommenen Änderungen speichern wollen (Ja) oder die vorherigen Einstellungen beibehalten möchten (Nein). Bestätigen Sie Ihre Auswahl mit der Taste OK. smart MX 84... -
Seite 24: Installation
Mit den Tasten eines der Untermenüs markieren und dieses mit OK öffnen. können zwischen automatischer manueller Sendersuche wählen. automatischen Sendersuche werden angebotenen Bouquets digitaler Fernsehprogramme nach empfangswürdigen Programmen durchsucht. Bei der manuellen Suche wird nur der angegebene Kanal durchsucht. smart MX 84... -
Seite 25: Manuelle Sendersuche
Die neu gefundenen Programme werden am Ende der Senderliste eingefügt. Drücken Sie EXIT um das Menü zu verlassen. Wählen Sie mit den Tasten ob Sie die vorgenommenen Änderungen speichern wollen (Ja) oder die vorherigen Einstellungen beibehalten möchten (Nein). Bestätigen Sie Ihre Auswahl mit der Taste OK. smart MX 84... -
Seite 26: Automatische Sendersuche
Änderungen speichern wollen (Ja) oder die vorherigen Einstellungen beibehalten möchten (Nein). Bestätigen Sie Ihre Auswahl mit der Taste OK. Werkszustand Mit diesem Menüpunkt wird der Receiver auf die Werksparameter zurückgesetzt. Anschließend erfolgt die Menüführung wie bei der Erstinstallation durch die drei Startmenüs. smart MX 84... -
Seite 27: Common Interface (Ci)
Programme zu entschlüsseln. Das Conditional Access Modul (CAM) kann bei laufenden Betrieb eingesetzt und herausgenommen werden. Die Smart Card wird in das Modul gesteckt. Sie können auch die Smart Card jederzeit herausnehmen oder wieder einsetzen, ohne den Receiver ausschalten zu müssen. -
Seite 28: Conditional Access - Kartenleser
Smart Card, verschiedenste codierte Programme zu entschlüsseln. Das Conditional Access Modul (CAM) kann bei laufenden Betrieb eingesetzt und herausgenommen werden. Die Smart Card wird in das Modul gesteckt. Schieben Sie die Smartcard (goldener Chip nach unten und in Einschubrichtung ausgerichtet) vorsichtig bis zum Anschlag in den Kartenleser ein. -
Seite 29: Senderliste
Untermenüs markieren und dieses mit OK öffnen. Gesamtliste bearbeiten Programme löschen Mit den Tasten das zu löschende Programm markieren und mit OK bestätigen. Je nach Bedarf weitere Programme mit den Tasten markieren und mit OK bestätigen. Rote Funktionstaste (oval) drücken. smart MX 84... -
Seite 30: Favoriten Bearbeiten
Mit der Taste können Sie wieder in die Tabelle Gesamtliste wechseln. • Wie in der Gesamtliste können Sie auch in der Favoritenliste Programme löschen und sortieren. • Für Radioprogramme kann im Radiomodus eine eigene Favoritenliste erstellt werden. smart MX 84... -
Seite 31: Timer
Das Hauptmenü wird angezeigt. Die erste Zeile Einstellungen ist markiert. Mit den Tasten das Untermenü Timer markieren. Taste OK drücken um das Menü Timer zu öffnen. Mit den Tasten eines der Untermenüs markieren und dieses mit OK öffnen. smart MX 84... -
Seite 32: Aufnahme-Timer
Schaltfläche Timer aktivieren mit den Tasten markieren und mit den Tasten den Timer aktivieren/deaktivieren (in der ersten Zeile wird in Klammern angezeigt, ob der Timer aktiv ist). Taste Exit dreimal drücken um die Einstellungen zu speichern und um zum Fernsehbild zurückzukehren. smart MX 84... - Seite 33 Serie) Wenn die eingestellte Startzeit eines aktiven Timers erreicht wird, schaltet sich der smart MX 84 ein. Im Display wird dann rEC. angezeigt. Der Receiver lässt sich nun nicht mehr bedienen, um die programmierte Aufnahme nicht zu unterbrechen. Sie können jedoch das Menü Aufnahme- Timer aufrufen und den Timer deaktivieren.
-
Seite 34: Sleep-Timer
Fernsehbild zurückzukehren. Wenn die eingestellte Startzeit eines aktiven Timers erreicht wird, schaltet sich der smart MX 84 ein. Im Display wird dann rEC. angezeigt. Der Receiver lässt sich nun nicht mehr bedienen, um die programmierte Aufnahme nicht zu unterbrechen. Sie können jedoch das Menü Aufnahme- Timer aufrufen und den Timer deaktivieren. -
Seite 35: Information
Empfangsanlage, sondern auch von dem gerade aktivierten Kanal ab. Mit den Tasten oder mit der gelben Funktionstaste werden zwei weitere Fenster mit Programm- sowie Software- und Hardwareinformationen nacheinander eingeblendet. Tasten drücken, um Informationen der anderen Programme anzeigen zu lassen. smart MX 84... -
Seite 36: Aufnahmespeicher
Nach der Formatierung wird die Anzahl der Aufnahmen auf Null zurückgesetzt. Freier Speicher wird maximal verfügbare Aufnahmekapazität des Aufnahmespeichers angezeigt. Das Fenster wird mit EXIT verlassen. ACHTUNG: Wenn Sie den Aufnahmespeicher formatieren, gehen alle Aufnahmen unwiederbringlich verloren. smart MX 84... -
Seite 37: Bedienung
Bedienung Bedienung Ein- und Ausschalten Sie können den smart MX 84 mit den Tasten, OK, den Tasten oder mit einer der Zifferntasten einschalten. Der smart MX 84 wird mit der Taste in Bereitschaft (Stand-By) geschaltet. Nur durch Ziehen des Netzsteckers ist der smart MX 84 vollständig vom Stromnetz getrennt. -
Seite 38: Aufnahme
Das Programm welches gerade aufgenommen wird, ist in der Senderliste mit einem roten Punkt gekennzeichnet. Timer-Aufnahme In Ihrer Abwesenheit können Sie Sendungen mit Hilfe des Aufnahme-Timers aufzeichnen. Programmieren Sie dazu einen Aufnahme-Timer (siehe Abschnitt Timer Aufnahmetimer). Wählen Sie bei Menüpunkt Aufnehmen auf den Aufnahmespeicher aus. smart MX 84... -
Seite 39: Timeshift-Funktion (Zeitversetztes Fernsehen)
Drücken Sie OK, um die Wiedergabe zu starten. Es erscheint kurzzeitig die Einblendung der Wiedergabe-Informationen. Möchten Sie die Wiedergabe beenden und zum normalen TV-Betrieb zurückkehren, dann drücken Sie die Stopp-Taste Um eine Timeshiftaufnahme zu beenden drücken Sie die Stopp-Taste noch einmal. smart MX 84... -
Seite 40: Wiedergabe
Die Aufnahmeliste wird wie folgt sortiert: Alphabetisch Alphabetische Sortierung der Aufnahmen Aufnahmedatum Sortierung nach dem Zeitpunkt Aufnahme (jüngste Aufnahme zuerst) Archivierung Sortierung entsprechend der Ablage der Aufnahme auf dem Aufnahmespeicher Aufnahmelänge Sortierung nach der Größe der Aufnahme smart MX 84... -
Seite 41: Aufnahmen Umbenennen
Zeichen aus, das Sie einfügen möchten. Drücken Sie dann OK, um das Zeichen in den Namen zu übernehmen. Um den neuen Namen zu übernehmen drücken Sie EXIT. Dabei wird der neue geänderte Name in der Aufnahmeliste angezeigt. smart MX 84... -
Seite 42: Aufnahmen Löschen
, ob Sie die Aufnahme endgültig löschen wollen (Ja) oder nicht (Nein). Bestätigen Sie Ihre Auswahl mit der Taste OK. Aufnahmen am PC bearbeiten Um die Daten des externen Aufnahmespeichers auf einem PC zu bearbeiten, wird zusätzliche herstellerspezifische Software benötigt. smart MX 84... -
Seite 43: Schneller Vor- Und Rücklauf
Filmabschnitte übersprungen werden. Übersicht über die angezeigten Symbole: Anzeige Bedeutung ► Wiedergabe ►► Schneller Vorlauf ►►► Schneller Vorlauf beschleunigt ►►►► Schneller Vorlauf maximal Aufnahme Timeshift-Betrieb ◄◄ Schneller Rücklauf ◄◄◄ Schneller Rücklauf beschleunigt ◄◄◄◄ Schneller Rücklauf maximal smart MX 84... -
Seite 44: Marken Setzen Und Verwalten
Im Fortschrittsbalken wird ein weißer senkrechter Strich dargestellt. Benutzen Sie Sprungmarken, um z.B. Werbeblöcke zu überspringen. • Taste Aufnahme dreimal drücken – Die Marke hat keine Spezialfunktion. Die Marke wird aber bei der Wiedergabe als Ziel für eine Schleife oder einen Sprung verwendet. smart MX 84... -
Seite 45: Betriebsart Tv Und Radio
Im Menübetrieb kann die Lautstärke nicht geändert werden. Ton stumm schalten (Mute) Taste drücken. Der Ton ist stumm geschaltet. Es erscheint ein Symbol in der rechten unteren Ecke des Bildschirmes. Taste nochmals drücken. Der Ton ist wieder eingeschaltet. smart MX 84... -
Seite 46: Programmwahl
OK. Nun wird die Seite der Senderliste angezeigt, auf der die Programme mit den entsprechenden Anfangsbuchstaben gespeichert sind. Mit wechseln Sie nun wieder in die Senderliste und wählen das gesuchte Programm mit den Tasten und OK. smart MX 84... -
Seite 47: Videotext
Mixbetrieb. Dabei wird der Hintergrund der Videotextseite transparent dargestellt und Sie können das laufende Programm und den Videotext gleichzeitig sehen. Mit der blauen Funktionstaste schalten Sie wieder zurück auf Normalbetrieb. Um den Videotext zu verlassen, drücken Sie EXIT. smart MX 84... -
Seite 48: Epg - Elektronischer Programmführer
Sollten Sie über einen DOLBY DIGITAL 5.1 Kanal-Verstärker verfügen, können Sie, falls gesendet, entsprechende Filme in diesem Audio-Format hören. Dazu müssen Sie den DOLBY DIGITAL-Ausgang Ihres Receivers mittels eines geeigneten Kabels mit dem entsprechenden Anschluß Ihres HiFi- Verstärkers verbinden. smart MX 84... -
Seite 49: Update
Auf der Receiverseite ist ein 9poliger SUB-D-Stecker erforderlich. Über diese Verbindung können Sie nun z. B. Software-Updates oder Senderlistenuploads bzw. –downloads durchführen. Auf der Internetseite www.smart-electronic.de die passende Software suchen und auf Ihrem Rechner speichern und entpacken (rar-Datei). Rechner und Receiver über ein entsprechendes serielles Kabel verbinden. -
Seite 50: Ir-Maus Anschließen (Option)
USB-Festplatten mit 2,5” Größe werden in der Regel über den USB-Anschluss mit Strom versorgt. Prüfen Sie die Stromaufnahme Ihrer Festplatte (Bedienungsanleitung der Festplatte), da die Receiver von smart einen Strom von maximal 500 - 600 mA abgeben. Liegt die Stromaufnahme der Festplatte höher, muss diese mit einem externen Netzteil mit Strom versorgt werden. -
Seite 51: Usb-Festplatte 3,5" (Zoll)
über eine eigene Spannungsversorgung. Daher werden Festplatten dieser Größe für den Betrieb zusammen mit den Receivern von smart empfohlen. Liste kompatibler USB-Speichermedien Eine Liste der geprüften USB-Speichermedien finden Sie auf der Internetseite www.support.smart-electronic.de Prüfen der Lese- und Schreibgeschwindigkeit Sie können die Lese- und Schreibgeschwindigkeit Ihres USB- Speichermediums mit verschiedenen Programmen testen. -
Seite 52: Dateisystem
USB-Datenträger Dateisystem Der smart MX84 nutzt ein eigenes internes Dateisystem. Daher ist es notwendig, dass der USB-Datenträger vom smart MX84 formatiert wird. Taste MENU auf der Fernbedienung drücken Das Hauptmenü wird angezeigt. Die erste Zeile Einstellungen ist markiert. Mit den Tasten das Untermenü... -
Seite 53: Reinigen
Receiver und angeschlossen Geräte von der Stromversorgung trennen. Alle angeschlossenen Kabel herausziehen. Batterien aus der Fernbedienung nehmen. Receiver, Kabel und Fernbedienung in Originalverpackung legen. Receiver und Zubehörteile an einem trockenen und staubfreien Ort lagern. Receiver vor Frost schützen. smart MX 84... -
Seite 54: Störungsbehebung
Kabel und Anschlüsse prüfen Fehlerhaftes Signal richtig angeschlossen Uhrzeit wird falsch Abweichung von Ortszeit Abweichung von Ortszeit angezeigt nicht richtig eingestellt korrekt einstellen Timer wird zur Abweichung von Ortszeit Abweichung von Ortszeit falschen Uhrzeit nicht richtig eingestellt korrekt einstellen aktiviert smart MX 84... -
Seite 55: Mögliche Ursache
Festplatte prüfen Receiver im Standby ist Bei Bedarf wird für den Receiver neue Betriebssoftware veröffentlicht. Diese kann ganz einfach von der Webseite www.smart-electronic.de geladen werden. Sollte sich eine Fehlfunktion trotzdem nicht beseitigen lassen, wenden Sie sich an Ihren Fachhändler. smart MX 84... -
Seite 56: Entsorgung
Ihrer örtlichen kommunalen Sammelstelle (Recycling-Hof). Durch Ihren Beitrag zur Entsorgung dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern. Helfen Sie mit, die Umwelt zu erhalten, in der wir leben! smart MX 84... -
Seite 57: Technische Daten
Weiteres • Anzeige für Signalstärke und Signalqualität • getrennte Einstellung der Audioausgänge für SCART und Digital • Rücksprung zum vorherigen Sender mit einer Taste • DVB-Untertitelanzeige • serielle Schnittstelle für Updates und Senderlisten, Updates über Website erhältlich smart MX 84... -
Seite 58: Garantie
Abmessung B x H x T: 370 x 59 x 160 mm Gewicht ca. 800g Garantie Die Gewährleistung für den digitalen Kabel-Receiver smart MX 84 der smart electronic GmbH entspricht den gesetzlichen Bestimmungen zum Zeitpunkt des Erwerbs. smart MX 84... -
Seite 59: Hersteller
00 49 7724 / 94 78 333 E-Mail: info@smart-electronic.de Internet: www.smart-electronic.de Konformitätserklärung Die smart electronic GmbH, Industriestraße 29, 78112 St. Georgen, Germany erklärt hiermit für dieses Produkt die Übereinstimmung mit folgenden Richtlinien und Normen: • Niederspannungsrichtlinie 2006/95/EG • EN 60 335-1 • EN 60 335-2-15 •...
