5.4 Ölwechsel
1. Die Positionsnummern in der folgenden Beschreibung beziehen sich auf
etwa zehn Minuten, um das Öl aufzuwärmen. Danach schalten Sie die Pumpe ab (dies verbessert die
Fließeigenschaften des Öls und erleichtert das Ablassen aus der Pumpe).
2. Trennen Sie die Pumpe von der Stromversorgung und vom Vakuumsystem.
3. Entfernen Sie eine der Öleinfüllschrauben (6).
4. Legen Sie zum Neigen der Pumpe einen geeigneten Klotz unter den Pumpenmotor und einen geeigneten Behälter
unter die Ablassschraube (9). Entfernen Sie die Ablassschraube und lassen Sie das Öl in den Behälter laufen.
5. Wenn das aus der Pumpe abgelassene Öl verunreinigt ist, füllen Sie sauberes Öl in die Einfüllbohrung und lassen
Sie auch das frische Öl ablaufen. Wiederholen Sie diesen Schritt mehrmals, bis der Ölbehälter der Pumpe
vollständig gereinigt ist.
6. Bringen Sie die Ablassschraube wieder an, entfernen Sie den Klotz und schließen Sie die Pumpe wieder an das
Vakuumsystem an.
7. Füllen Sie einen geeigneten Behälter mit sauberem Öl und gießen Sie das Öl in die Einfüllöffnung, bis der Ölstand
die MAX-Markierung auf dem Schauglas (8) erreicht.
8. Warten Sie einige Minuten, bis sich das Öl in der Pumpe verteilt hat. Füllen Sie bei Bedarf weiteres Öl nach.
Bringen Sie die Öleinfüllschraube wieder an.
5.5 Einlassfilter prüfen und reinigen
1. Die Positionsnummern in der folgenden Beschreibung beziehen sich auf
vom Einlassanschluss (3) der Pumpe und entfernen Sie den Zentrierring und die Filtereinheit (1) und den
O-Ring (2). Prüfen Sie den Zentrierring und den O-Ring. Wenn diese sauber sind, fahren Sie mit Schritt 5,
anderenfalls mit Schritt 2 fort.
2. Entfernen Sie den O-Ring (2) vom Zentrierring und der Filtereinheit (1). Der O-Ring darf nicht mit der
Reinigungslösung in Kontakt kommen.
3. Säubern Sie den Zentrierring und die Filtereinheit in einem geeigneten Reinigungsmittel und lassen Sie sie
trocknen.
4. Falls erforderlich, wischen Sie den O-Ring mit einem sauberen, trockenen und fusselfreien Tuch ab.
5. Bringen Sie den Zentrierring, die Filtereinheit und den O-Ring wieder an der Einlassöffnung an. Schließen Sie Ihr
Vakuumsystem am Einlass der Pumpe an.
1. Zentrierring und Filtereinheit
2. O-Ring
3. Einlassanschluss
© Edwards Limited 2007. Alle Rechte vorbehalten.
Edwards und das Edwards-Logo sind Marken von Edwards Limited.

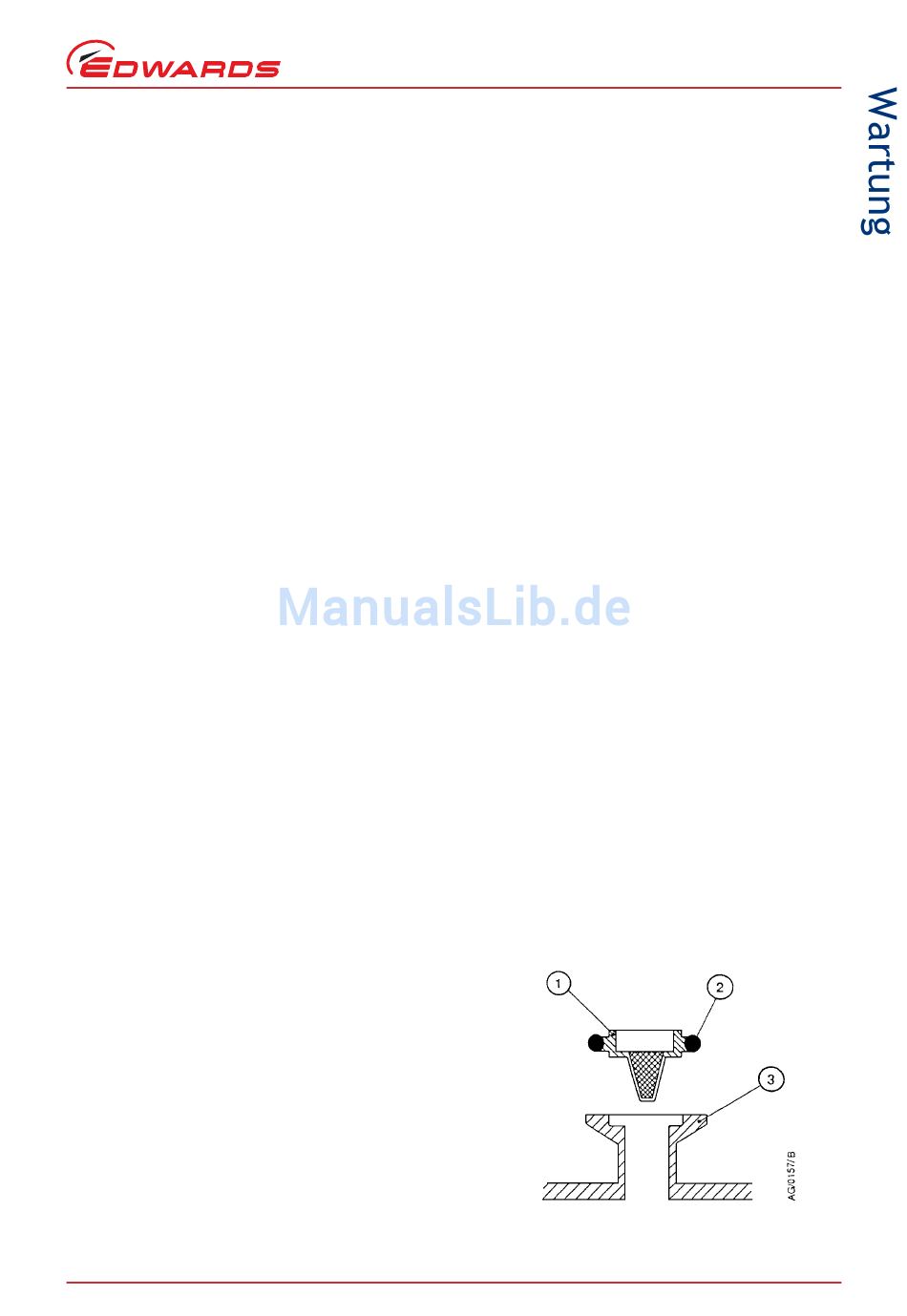

Abbildung 7 - Einlassfilter-Einheit
