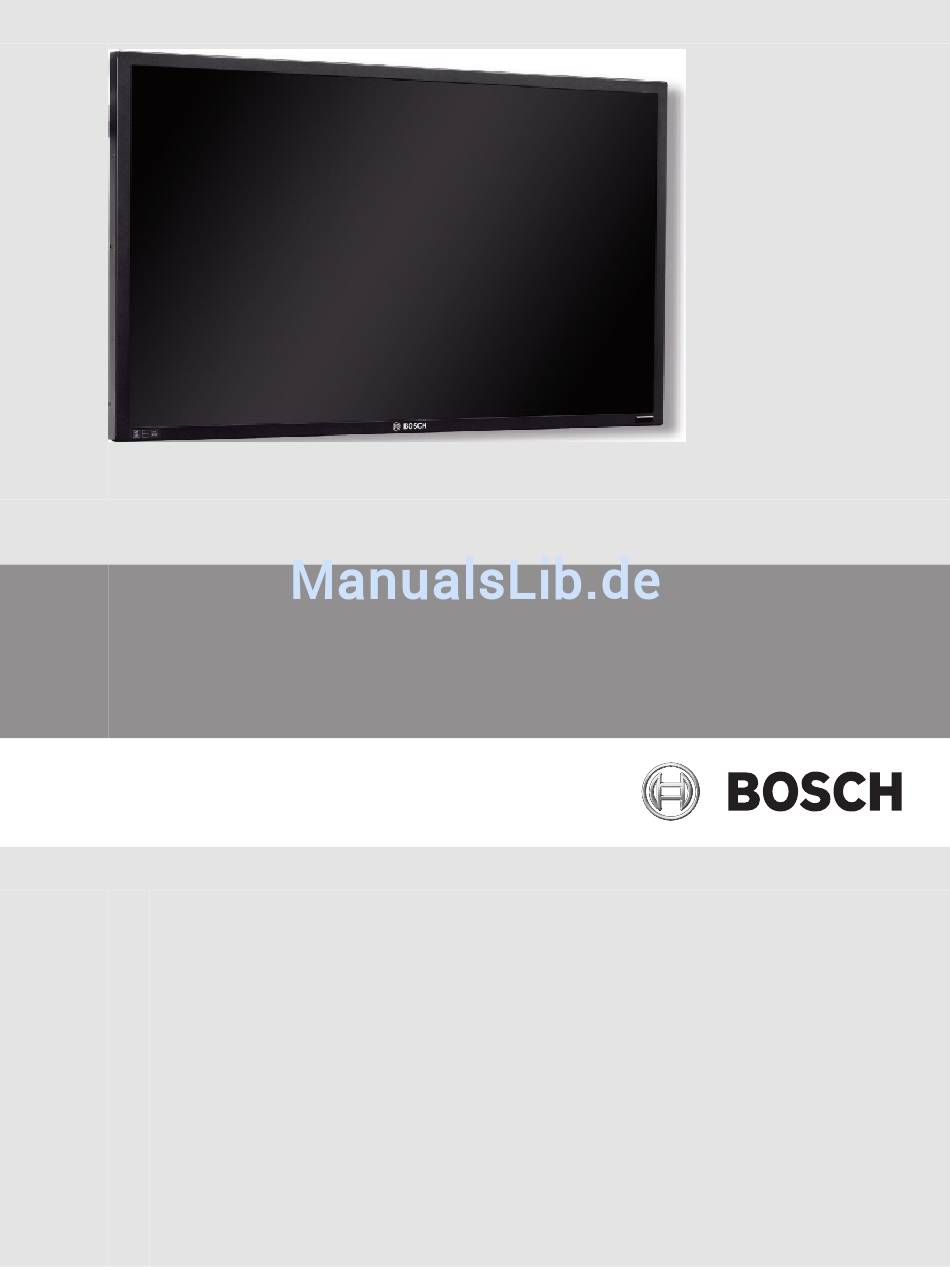

- Seite 1 Leistungsstarke UML Serie HD-LEDMonitore UML-273-90 | UML-323-90 | UML-423-90 | UML-553-90 Installationsanleitung...
-
Seite 3: Inhaltsverzeichnis
Navigation durch die Menüs des Monitors Navigationstasten auf dem Bedienpanel Verwenden des OSD-Menüs Bildschirmmenüs (OSD) Menü „Bild“ Menü „Ton“ Menü „Optionen“ 6.6.1 PIP-Verfügbarkeit Menü „Einstellungen“ Stromsparsystem Leistungsaufnahme LED-Anzeige Problembehandlung Wartung Technische Daten Bosch Security Systems, Inc. Installationsanleitung 2013.02 | 3.0 |... -
Seite 4: Sicherheit
Bevor Sie fortfahren, sollten Sie überprüfen, dass an dem Kabel, das am Gerät angeschlossen werden soll, kein Strom anliegt. – Schlagen Sie bei batteriebetriebenen Geräten in der Betriebsanleitung nach. 2013.02 | 3.0 | Installationsanleitung Bosch Security Systems, Inc. - Seite 5 Vorschriften zu beachten. 17. Zubehör und Veränderungen: Verwenden Sie nur vom Hersteller empfohlenes Zubehör. Jede Veränderung des Geräts, die nicht ausdrücklich von Bosch genehmigt wurde, führt zum Erlöschen der Gewährleistung oder, im Fall einer Autorisierungsvereinbarung, zum Erlöschen der Autorisierung zur Verwendung des Geräts.
-
Seite 6: Sicherheitsvorkehrungen
No. 70 enthält Informationen zur ordnungsgemäßen Erdung der Halterung, zur Koax-Erdung an einem Entladegerät, zum Durchmesser von Erdungsleitern, zum Standort des Entladegeräts, zur Verbindung mit Erdungselektroden und zu Anforderungen an die Erdungselektroden. 2013.02 | 3.0 | Installationsanleitung Bosch Security Systems, Inc. - Seite 7 Nach US-amerikanischem Recht ist die heimliche Aufzeichnung von Gesprächen streng verboten. Umweltschutz: Der Umweltschutz nimmt bei Bosch einen hohen Stellenwert ein. Bei der Entwicklung dieses Geräts wurde größtmöglicher Wert auf Umweltverträglichkeit gelegt. Elektrostatisch empfindliches Gerät: Um elektrostatische Entladungen zu vermeiden, müssen die CMOS/MOSFET-Vorsichtsmaßnahmen ordnungsgemäß...
- Seite 8 Die Systemerdung wird nur in bestimmten Ländern zur Einhaltung der geltenden Sicherheitsstandards bzw. Installationsrichtlinien verwendet. Sofern dies nicht ausdrücklich verlangt wird, empfiehlt es Bosch nicht, die Systemerdung an den Schutzleiter anzuschließen. Wenn die Systemerdung dennoch mit dem Schutzleiter verbunden ist und das Videosignal durch Erdschleifen gestört wird, sollte ein Isoliertransformator (separat bei Bosch erhältlich)
- Seite 9 Underwriter Laboratories Inc. („UL“) hat nicht die Leistung oder Zuverlässigkeit der Sicherheits- oder Signalfunktionen dieses Produkts geprüft. Die Prüfungen von UL umfassten nur die Gefahr durch Brand, elektrischen Schlag und/oder die Gefahr von Personenschäden Bosch Security Systems, Inc. Installationsanleitung 2013.02 | 3.0 |...
- Seite 10 UL GIBT KEINE ZUSICHERUNG, GARANTIE ODER BESTÄTIGUNG BEZÜGLICH DER LEISTUNG ODER ZUVERLÄSSIGKEIT JEGLICHER SICHERHEITS- ODER SIGNALBEZOGENER FUNKTIONEN DIESES PRODUKTS AB. Copyright Dieses Handbuch ist geistiges Eigentum von Bosch Security Systems und urheberrechtlich geschützt. Alle Rechte vorbehalten. Eingetragene Marken Alle in diesem Handbuch verwendeten Hardware- und Softwareproduktnamen können eingetragene Marken sein und müssen entsprechend behandelt werden.
-
Seite 11: Kundendienst Und Wartung
Fax: 86 (0) 756 7631710 E-Mail: customer.service@cn.bosch.com Garantie und weitere Informationen Wenn Sie allgemeine Fragen oder Fragen zur Garantie haben, können Sie sich an Ihren Bosch Security Systems Vertreter wenden oder unsere Website unter www.bosch- sicherheitsprodukte.de besuchen. Bosch Security Systems, Inc. Installationsanleitung... -
Seite 12: Auspacken
Spediteur. Überprüfen Sie, ob alle in der Teileliste unten aufgeführten Elemente enthalten sind. Sollten Teile fehlen, benachrichtigen Sie bitte die zuständige Bosch Security Systems-Vertretung oder den Kundendienst. Der Originalkarton ist die sicherste Verpackung zum Transport des Geräts. Sollte das Gerät zu Reparaturzwecken eingesendet werden müssen, ist daher für den Transport unbedingt dieser... -
Seite 13: Zugriff Und Anschlüsse
Leistungsstarke UML Serie HD- Zugriff und Anschlüsse | de LEDMonitore Zugriff und Anschlüsse Bedienpanel auf der Gerätevorderseite Bild 3.1: UML-273-90/UML-323-90/UML-423-90/UML-553-90 Vorderseite Ref. Taste Beschreibung IR-Sensor und LED- Empfang der Steuersignale von der Fernbedienung. Anzeige Betriebsstatus-Anzeige des Monitors: Eingeschaltet (grün), Ausgeschaltet, Standby (rot) Bosch Security Systems, Inc. -
Seite 14: Rückseiten
Leistungsstarke UML Serie HD- de | Zugriff und Anschlüsse LEDMonitore Rückseiten UML-273-90 Bild 3.2: UML-273-90 Rückseite UML-323-90 Bild 3.3: UML-323-90 Rückseite 2013.02 | 3.0 | Installationsanleitung Bosch Security Systems, Inc. - Seite 15 Leistungsstarke UML Serie HD- Zugriff und Anschlüsse | de LEDMonitore UML-423-90 Bild 3.4: UML-423-90 Rückseite Bosch Security Systems, Inc. Installationsanleitung 2013.02 | 3.0 |...
- Seite 16 Einstellung des Wertes im OSD. Bildlauf nach unten im OSD Aktivierung der automatischen Einstellung im PC-Modus MENU Auswahl des On-Screen-Displays (OSD, Anzeige am Bildschirm) VIDEO Auswahl des anzuzeigenden Signals SOURCE/ Bestätigungsfunktion bei OSD-Menüs ENTER 2013.02 | 3.0 | Installationsanleitung Bosch Security Systems, Inc.
-
Seite 17: Bodenplatte
AUDIOEINGANG – AUDIO 2 Updates) RS-232-EINGANG (für Firmware- AUDIOEINGANG – AUDIO 3 Updates) VIDEOEINGANG – COMPONENT AC-SCHALTER EIN/AUS VIDEOEINGANG – S-VIDEO EINGANG (100 bis 240 VAC) VIDEOAUSGANG AUSGANG (100 bis 240 VAC) VIDEOEINGANG Bosch Security Systems, Inc. Installationsanleitung 2013.02 | 3.0 |... -
Seite 18: Fernbedienung
Auswahl des Bildformats im Videomodus. Drücken Sie die Taste, um die Auswahl zu ändern. Trigger Auswahl der Auslöserfunktion HDMI Auswahl des HDMI-Modus DVI2 keine Funktion DVI1 Auswahl des DVI1-Modus S-Video Auswahl des S-Video-Modus 2013.02 | 3.0 | Installationsanleitung Bosch Security Systems, Inc. -
Seite 19: Einsetzen Der Batterien In Die Fernbedienung
Batteriefachs übereinstimmt. Schieben Sie die Batterieabdeckung wieder auf. Bild 3.7: Batteriewechsel für die Fernbedienung Hinweis: Ersetzen Sie die Batterien bei Bedarf (mindestens einmal pro Jahr). Entsorgen Sie die gebrauchten Batterien ordnungsgemäß. Bosch Security Systems, Inc. Installationsanleitung 2013.02 | 3.0 |... -
Seite 20: Beschreibung
| Beschreibung LEDMonitore Beschreibung Die Bosch Produktfamilie der Hochleistungs-Farb-LCD-Flachbildmonitore wurde für die Anzeige von PAL- oder NTSC-Standard-Farbbildern auf CCTV-Anlagen entwickelt. Ein (1) durchgeschleifter Composite Video-Eingang für BNC-Stecker, ein Component Video-Eingang für BNC-Stecker, drei (3) Audio-Eingänge (RCA) und ein (1) Y/C-Eingang (S-Video) für einen 4- poligen Mini-DIN sind im Lieferumfang enthalten. - Seite 21 Leistung bei Synchronisa eich Nennspannung tionsformat UML-423-90 120/230 VAC 100 bis 240 V < 150 W NTSC/PAL 50/60 Hz UML-553-90 120/230 VAC 100 bis 240 V < 170 W NTSC/PAL 50/60 Hz Bosch Security Systems, Inc. Installationsanleitung 2013.02 | 3.0 |...
-
Seite 22: Installation Des Monitors
Monitors nicht abgedeckt sein. Anschließen des Stroms Im Lieferumfang der Bosch Flachbild-CCTV-Monitore sind ein dreipoliges Netzkabel nach US- Norm sowie ein dreipoliges Netzkabel für Europa enthalten. Das Netzkabel nach US-Norm wird verwendet, wenn die Netzspannung 120 VAC/60 Hz beträgt. Das Netzkabel für Europa ist für eine Netzspannung von 230 VAC/50 Hz vorgesehen. -
Seite 23: Anschluss Von Audiogeräten An Den Monitor
Der Monitor ist mit einem Alarmauslösereingang und einem Auslöserkabel ausgestattet. Diese Komponenten ermöglichen den Anschluss des Alarmrelais eines Geräts wie etwa einer Kamera oder einer Tür. Schließen Sie die beiden freien Kabelenden des Auslöserkabels an die Bosch Security Systems, Inc. Installationsanleitung 2013.02 | 3.0 |... - Seite 24 Drücken Sie die Pfeil-nach-rechts-Taste, um das Menü „Einstellungen“ aufzurufen. Drücken Sie die Pfeil-nach-unten-Taste, bis „Auslöser“ markiert ist, und drücken Sie anschließend die Pfeil-nach-rechts-Taste. Nehmen Sie im Auslösermenü die erforderlichen Änderungen vor, sodass die Einstellungen den folgenden Werten entsprechen: 2013.02 | 3.0 | Installationsanleitung Bosch Security Systems, Inc.
-
Seite 25: Konfiguration Für Einen Oder Mehrere Monitore
Bild Auslöser aktivieren Auslösereingang Summer Auslösezeit Auslöseroption Hoch :Eingeben :Beenden :Verschieben Konfiguration für einen oder mehrere Monitore Bild 5.6: Konfiguration bei einem einzelnen Monitor Ref. Beschreibung Ref. Beschreibung Videokamera Videoausgang Videoeingang Bosch Security Systems, Inc. Installationsanleitung 2013.02 | 3.0 |... -
Seite 26: Installation Der Zubehörteile
Installation der Zubehörteile Die Monitore können als Desktop-Geräte verwendet werden oder mit entsprechendem Montagezubehör, das separat erhältlich ist, an der Wand befestigt werden. Weitere Informationen erhalten Sie auf der Internetseite der Bosch Security Systems, Inc. oder bei Ihrem lokalen Kundendienst. 5.9.1 Aufstellen des Monitors als Desktop-Gerät... - Seite 27 Leistungsstarke UML Serie HD- Installation des Monitors | de LEDMonitore UML-273-90 UML-323-90 UML-423-90 Bosch Security Systems, Inc. Installationsanleitung 2013.02 | 3.0 |...
-
Seite 28: Montage Des Monitors An Einer Wand
– UML-323-90: 12,5 kg – UML-423-90: 20 kg – UML-553-90: 32 kg Im Folgenden finden Sie die Abmessungen der Montagelöcher. 200 mm 100 mm Bild 5.8: UML-273-90 – Lage der Montagelöcher 2013.02 | 3.0 | Installationsanleitung Bosch Security Systems, Inc. - Seite 29 200 mm Bild 5.9: UML-323-90 – Lage der Montagelöcher 400 mm 400 mm Bild 5.10: UML-423-90 – Lage der Montagelöcher 400 mm 400 mm Bild 5.11: UML-553-90 – Lage der Montagelöcher Bosch Security Systems, Inc. Installationsanleitung 2013.02 | 3.0 |...
-
Seite 30: Navigation Durch Die Menüs Des Monitors
(OSD, Anzeige am Bildschirm), in denen der Bediener die jeweiligen Betriebsparameter auswählen kann. Zum Aufrufen der OSD-Menüs drücken Sie die Menütaste auf dem Bedienpanel. Über diese Bedienelemente können Sie ggf. erforderliche OSD-Einstellungen vornehmen. 2013.02 | 3.0 | Installationsanleitung Bosch Security Systems, Inc. -
Seite 31: Bildschirmmenüs (Osd)
Lichtsensor und automatische Erkennung. Einstellu Zurücksetzen der Einstellungen auf ihre Grundwerte und Anpassen der ngen Gesamteinstellungen des Monitors Hinweis: Einige der Funktionen des OSD-Menüs sind je nach erkannter Eingangsquelle möglicherweise nicht verfügbar. Bosch Security Systems, Inc. Installationsanleitung 2013.02 | 3.0 |... -
Seite 32: Menü „Bild
Einstellung des Bildkontrasts für die Videoleistung (im Bereich 0 bis 100 %). Helligkeit Einstellung der Bildhelligkeit für die Videoleistung (im Bereich 0 bis 100 %) Farbe Einstellung der Gesamtfarbsättigung des Bildschirms (im Bereich 0 bis 100) 2013.02 | 3.0 | Installationsanleitung Bosch Security Systems, Inc. - Seite 33 Aktivierung oder Deaktivierung der Anzeige für Videosignalverlust. Zur Wahl stehen folgende Optionen: – EIN: Anzeige eines blauen Hintergrunds bei Erkennung eines Videosignalverlusts. – AUS: Anzeige eines schwarzen Hintergrunds bei Erkennung eines Videosignalverlusts. Bosch Security Systems, Inc. Installationsanleitung 2013.02 | 3.0 |...
-
Seite 34: Menü „Ton
Audio 1 (Audiosignal vom Audioeingang) und HDMI (Audiosignal vom HDMI- Anschluss). Lautspreche Einstellen des Monitors zur Audiowiedergabe über externe Lautsprecher, externe Audiogeräte (falls angeschlossen) oder integrierte (interne) Lautsprecher. Zur Wahl stehen folgende Optionen: Extern, Line-Out und Intern. 2013.02 | 3.0 | Installationsanleitung Bosch Security Systems, Inc. -
Seite 35: Menü „Optionen
PIP Position: Einstellung der Position des PIP-Bildes auf dem Hauptbild. Nehmen Sie die Einstellung mit den Pfeiltasten vor. Videoquelle Auswahl der Videoeingangsquelle. Zur Wahl stehen folgende Optionen: AV, S-Video, VGA, YPbPr, DVI und HDMI. Bosch Security Systems, Inc. Installationsanleitung 2013.02 | 3.0 |... - Seite 36 Monitor die Helligkeit des Bildes automatisch an, sobald sich die Lichtverhältnisse ändern. Zur Wahl stehen folgende Optionen: Hoch, Niedrig und AUS. Aut. Erkennung Diese ermöglicht dem Monitor ein automatisches Umschalten und Anzeigen eines verfügbaren Eingangssignals. 2013.02 | 3.0 | Installationsanleitung Bosch Security Systems, Inc.
-
Seite 37: Pip-Verfügbarkeit
Die folgende Tabelle gibt einen Überblick über mögliche Eingangsquellen-Kombinationen für die PIP-Funktion. (Ein „+“ zeigt eine erlaubte Kombination, ein leeres Feld bedeutet, dass die Kombination nicht möglich ist.) Eingangsquelle für das Hauptbild S-Video Komp. HDMI PIP- Bild S-Video Komp. HDMI Bosch Security Systems, Inc. Installationsanleitung 2013.02 | 3.0 |... -
Seite 38: Menü „Einstellungen
Englisch, Französisch, Spanisch, Niederländisch, Deutsch, Italienisch, Portugiesisch, Russisch, Polnisch, Vereinf. Chinesisch und Japanisch. Overscan Schaltet beim Anzeigen von Videosignalen (nicht PC) Overscan ein oder aus. Tastensperre Aktivierung oder Deaktivierung der Tastensperre. 2013.02 | 3.0 | Installationsanleitung Bosch Security Systems, Inc. - Seite 39 Eingang zurück. – Auslöseroption: Einstellen des Auslösersignaltyps: N/C (Öffner, im Ruhezustand geschlossen), N/O (Schließer, im Ruhezustand geöffnet, Hoch (2 bis 5 V) oder Gering (0 bis 0,6 V). Bosch Security Systems, Inc. Installationsanleitung 2013.02 | 3.0 |...
- Seite 40 Zeitplanung mit der höchsten Nummer Vorrang. Wenn beispielsweise Zeitplanung Nr. 1 und Zeitplanung Nr. 2 beide für den Monitor die Einschaltzeit 7:00 Uhr und die Ausschaltzeit 17:00 Uhr festlegen, wird nur Zeitplanung Nr. 1 wirksam. 2013.02 | 3.0 | Installationsanleitung Bosch Security Systems, Inc.
- Seite 41 Zahl auf den ersten Monitor links in der Reihe darunter. Bildretention Ist diese Funktion eingeschaltet, zeigt der LCD-Monitor automatisch schnelle Bewegungsmuster, um eine Bildretention auf dem Bildschirm zu verhindern. Bosch Security Systems, Inc. Installationsanleitung 2013.02 | 3.0 |...
- Seite 42 Tastensperre über die Tasten an der Vorderseite des Geräts halten Sie die Tasten INPUT (oder ENTER) und MENU gedrückt, bis auf dem Bildschirm angezeigt wird, dass die Tasten wieder entsperrt sind. 2013.02 | 3.0 | Installationsanleitung Bosch Security Systems, Inc.
-
Seite 43: Stromsparsystem
Die Stromsparfunktion des Monitors umfasst die nachfolgenden drei Phasen: Modus LED-Farbe Monitorbetrieb Grün Normalbetrieb NICHT Grün Normaler Betrieb, doch auf dem Bildschirm wird UNTERSTÜTZTER eine Fehlermeldung angezeigt. MODUS AUSGESCHALTET Nicht betriebsbereit Bosch Security Systems, Inc. Installationsanleitung 2013.02 | 3.0 |... -
Seite 44: Problembehandlung
1280 x 768 (60 Hz) – 1280 x 960 (60 Hz) – 1280 x 1024 (60 Hz) – 1366 x 768 (60 Hz) – 1600 x 1200 (60 Hz) – 1920 x 1080 (60 Hz) 2013.02 | 3.0 | Installationsanleitung Bosch Security Systems, Inc. -
Seite 45: Wartung
Verwenden Sie keine der folgenden Chemikalien als Reinigungsmittel: – Mittel auf Ketonbasis – Ethanol – Ethylsäure – Toluol – Methylchlorid – Ammoniak Diese Materialien können dem Polarisator aufgrund einer chemischen Reaktion irreparablen Schaden zufügen. Bosch Security Systems, Inc. Installationsanleitung 2013.02 | 3.0 |... -
Seite 46: Technische Daten
910 x 608 x 205 mm (B x H x T) Nettogewicht 9,05 kg (mit Monitorfuß) 12,5 kg Bruttogewicht 12,35 kg 15,1 kg Elektrische Daten 120/230 VAC, 50/60 Hz 120/230 VAC, 50/60 Hz 2013.02 | 3.0 | Installationsanleitung Bosch Security Systems, Inc. - Seite 47 1379 x 850 x 273 mm (B x H x T) Nettogewicht 20 kg 32 kg Bruttogewicht 26 kg 37 kg Elektrische Daten 120/230 VAC, 50/60 Hz 120/230 VAC, 50/60 Hz Bosch Security Systems, Inc. Installationsanleitung 2013.02 | 3.0 |...
- Seite 50 Bosch Security Systems, Inc. 850 Greenfield Road Lancaster, PA, 17601 www.boschsecurity.com © Bosch Security Systems, Inc., 2013...
