Treffpunktlage vorgenommen werden. Die darauf
angebrachten Abdeckkappen werden entgegen dem
Uhrzeigersinn abgeschraubt. Darunter erscheint der
drehbare Einstellknopf mit der Skala und dem Bezugs-
punkt. Jedes hörbare Klicken des Einstellknopfes än-
dert den Einschlagspunkt um 7,5 mm auf 100 Meter.
(Das ZA 5 1.2-6x24 hat eine Winkelminutenverstel-
lung von 1,5 cm auf 100 Meter.)

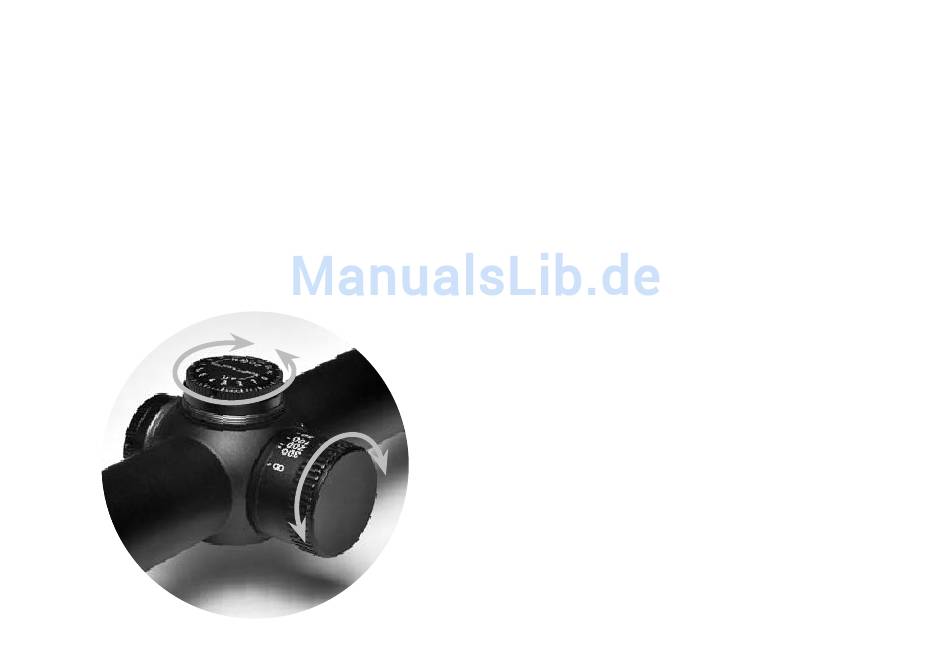

Abb. 1 Höhenverstellung
Seitenver-
stellung
28

Leuchtabsehen

Einsetzen der Batterie

Die ZA 5i und ZA T Zielfernrohre sind mit einem
Leuchtabsehen ausgestattet, dessen Batteriefach sich
oberhalb des Okulars befindet. Das Leuchtabsehen
wird von einer Batterie des Typs CR 2032 mit Strom
versorgt. Diese Batterie ist im Lieferumfang enthalten.
1) Drehen Sie mit einer Münze den Batteriedeckel ge-
gen den Uhrzeigersinn (Abb. 2) bis dieser sich löst.
2) Setzen Sie die mitgelieferte Batterie ein. Achten Sie
darauf, dass die Batterieseite mit dem Plus-Zeichen
(+) nach oben zeigt (Abb. 3).
3) Setzen Sie den Batteriedeckel wieder auf und
schrauben Sie ihn im Uhrzeigersinn zu.

Einstellung des Leuchtabsehens

Das Ein- und Ausschalten des Leuchtabsehens erfolgt
über das Verstellrad oberhalb des Okulars (Abb. 4).
Auf Stufe 0 ist das Leuchtabsehen ausgeschaltet.
Drehen Sie das Rad im Uhrzeigersinn auf Stufe 1, um
das Leuchtabsehen einzuschalten. Die Helligkeit des
Leuchtabsehens kann über das Rad in 11 Stufen ein-
Parallaxen-
gestellt werden (1 ist die kleinste, 11 die höchste Hel-
Ausgleich
ligkeitsstufe, bezogen auf den weißen Punkt unterhalb
(modellabhängig)
