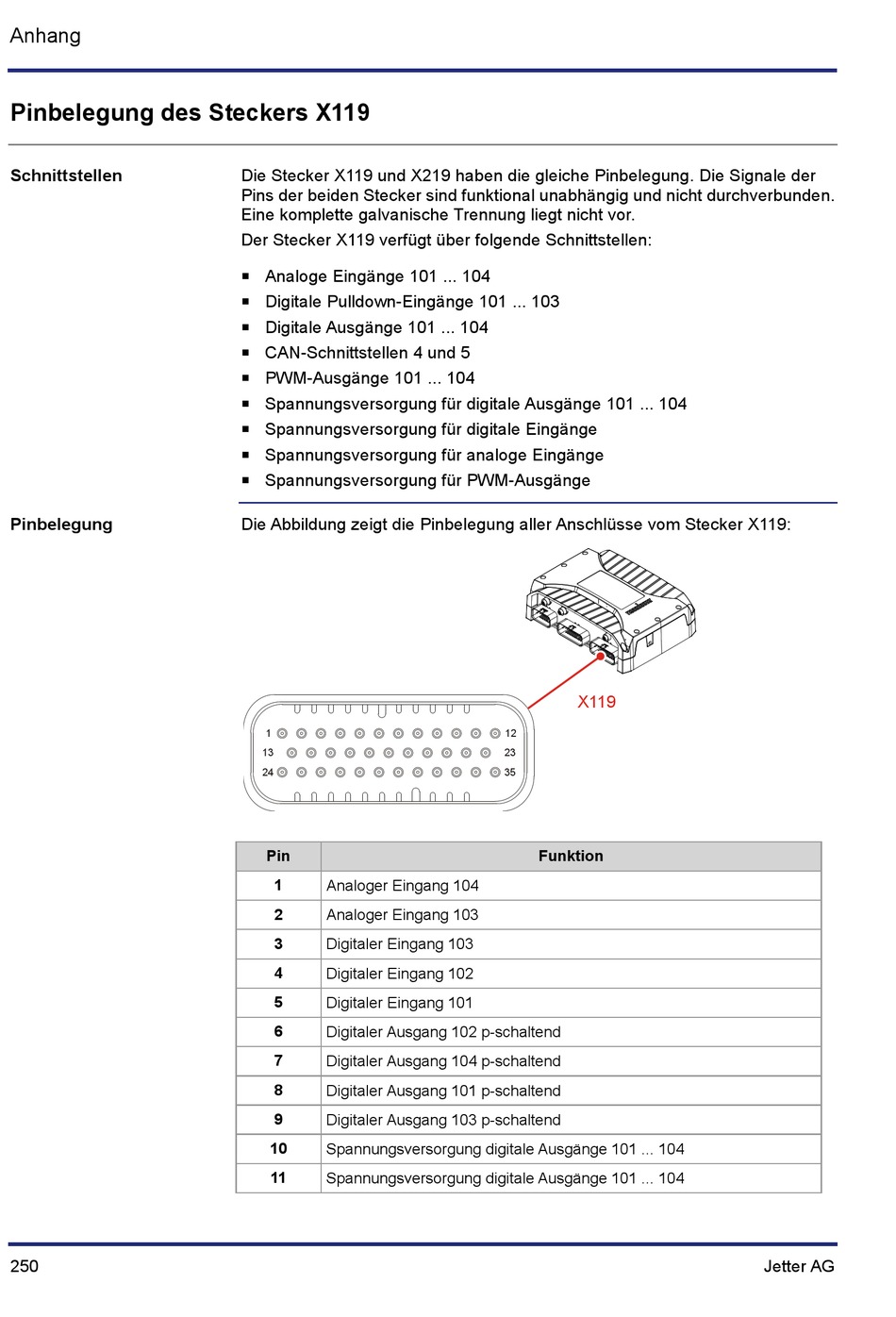

Pinbelegung Des Steckers X119 - Jetter JCM-350-E01 Betriebsanleitung

Anhang

Pinbelegung des Steckers X119

Schnittstellen
Pinbelegung
250
Die Stecker X119 und X219 haben die gleiche Pinbelegung. Die Signale der
Pins der beiden Stecker sind funktional unabhängig und nicht durchverbunden.
Eine komplette galvanische Trennung liegt nicht vor.
Der Stecker X119 verfügt über folgende Schnittstellen:
 Analoge Eingänge 101 ... 104
Digitale Pulldown-Eingänge 101 ... 103

Digitale Ausgänge 101 ... 104

CAN-Schnittstellen 4 und 5

PWM-Ausgänge 101 ... 104

Spannungsversorgung für digitale Ausgänge 101 ... 104

Spannungsversorgung für digitale Eingänge

Spannungsversorgung für analoge Eingänge

Spannungsversorgung für PWM-Ausgänge

Die Abbildung zeigt die Pinbelegung aller Anschlüsse vom Stecker X119:
1
13
24
Pin
1 Analoger Eingang 104
2 Analoger Eingang 103
3 Digitaler Eingang 103
4 Digitaler Eingang 102
5 Digitaler Eingang 101
6 Digitaler Ausgang 102 p-schaltend
7 Digitaler Ausgang 104 p-schaltend
8 Digitaler Ausgang 101 p-schaltend
9 Digitaler Ausgang 103 p-schaltend
10 Spannungsversorgung digitale Ausgänge 101 ... 104
11 Spannungsversorgung digitale Ausgänge 101 ... 104
X119
12
23
35
Funktion
Jetter AG
