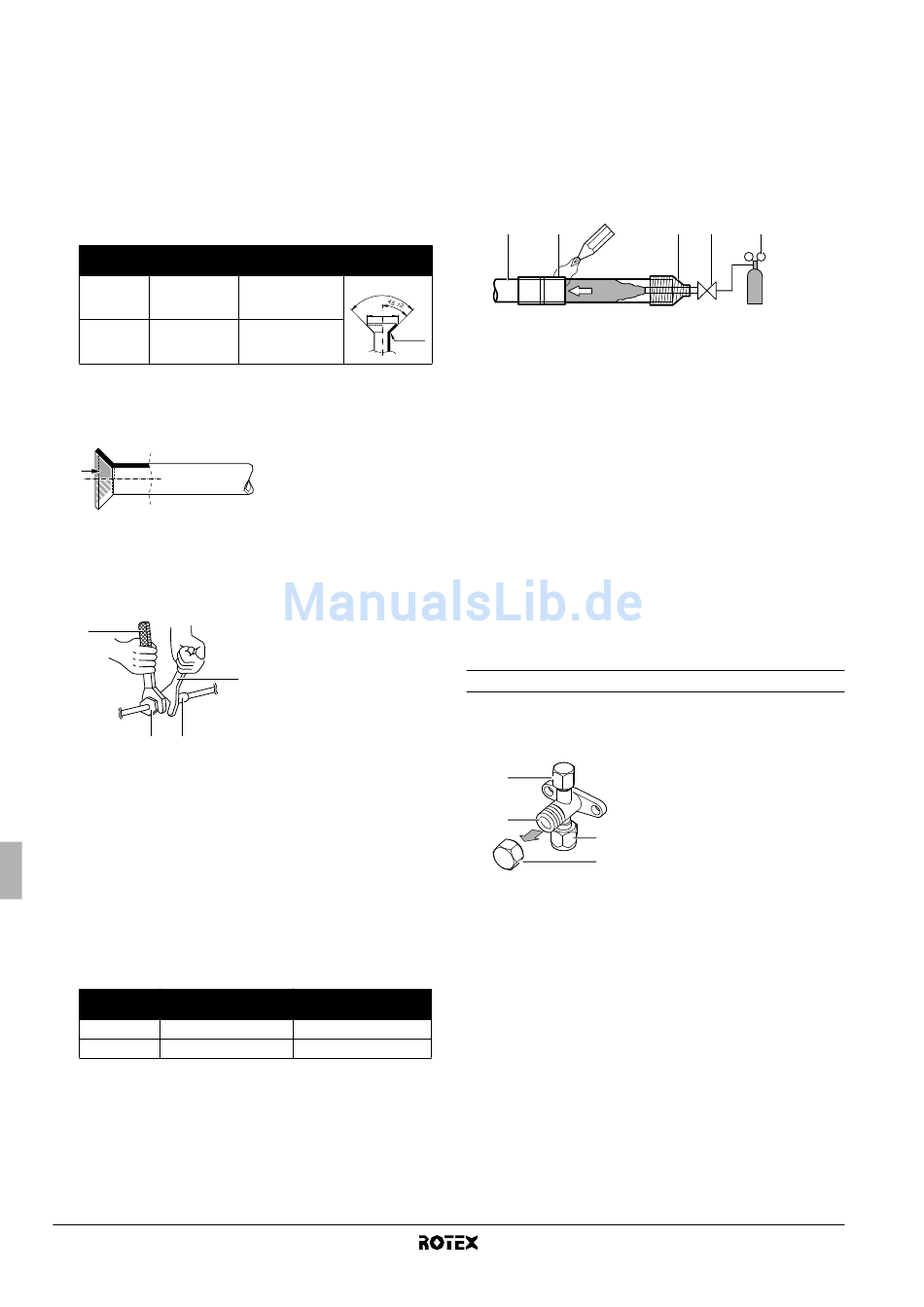

9.1. Voorschriften met betrekking tot de flares
■
Hergebruik nooit flares. Maak nieuwe flares om lekken te
voorkomen.
■
Gebruik een pijpensnijder en een flaregereedschap die geschikt
zijn voor het gebruikte koelmiddel.
■
Gebruik alleen de met de unit meegeleverde gegloeide moeren
voor leidingen met flareaansluiting. Andere moeren voor
leidingen met flareaansluitingen kunnen koelmiddellekken
veroorzaken.
■
Zie de tabel voor flareafmetingen en aanhaalmomenten (te vast
draaien zal de flare doen barsten).
Leidingmaat Aanhaalmoment
(mm) (N•m)
Ø9,5 33~39
Ø15,9 63~75
■
Wanneer u de moer voor flareaansluiting bevestigt, smeert
u eerst de binnenkant van de flare in met ether- of esterolie en
draait u ze vervolgens met de hand 3 of 4 slagen vast, voordat
u ze stevig vastschroeft.
■
Draai een moer voor flareaansluiting altijd los met behulp van
twee sleutels in combinatie met elkaar.
Gebruik bij het aansluiten van de leidingen altijd een combinatie
van moersleutel en momentsleutel om de moer voor flare-
aansluiting vast te draaien en te voorkomen dat deze moer zou
barsten en een lek veroorzaken.
1
4 3
1 Momentsleutel
2 Moersleutel
3 Leidingverbinding
4 Moer voor flareaansluiting
Alleen voor noodgevallen
Wanneer u geen andere keuze hebt dan de leiding zonder
momentsleutel aan te
installatiemethode:
■ Draai de moer voor flareaansluiting vast met een moersleutel
tot het aanhaalmoment plots stijgt.
■ Span nu de moer voor flareaansluiting verder aan volgens de
volgende hoek:
Leidingmaat Verdere aantrekhoek
(mm) (graden)
Ø9,5 60~90
Ø15,9 30~60
Montagehandleiding
11
Flareafmetingen A Flarevorm
(mm) (mm)
90 ±2
12,8~13,2
A
R=0.4~0.8
19,4~19,7
2
sluiten, volg dan de volgende
Aanbevolen armlengte
van moersleutel (mm)
±200
±300

9.2. Richtlijnen voor het hardsolderen

■
Blaas tijdens het solderen de leiding door met stikstof.
Het doorblazen met stikstof voorkomt de vorming van een
oxidelaag aan de binnenzijde van de leidingen. Een oxidelaag
heeft een negatief effect op de kleppen en compressoren in het
koelsysteem en daarmee op een probleemloze werking van het
systeem.
■
De stikstofdruk dient met een drukregelaar te worden ingesteld op
0,02 MPa (deze druk is net voldoende om op de huid te voelen).
1 2
6
1 Koelmiddelleidingen
2 Te solderen deel
3 Kleefband
4 Manuele klep
5 Drukregelaar
6 Stikstof
■
Gebruik geen antioxidantia tijdens het hardsolderen van
buiskoppelstukken.
Residuen kunnen buizen verstoppen en uitrustingen breken.
■
Gebruik geen vloeimiddel
koelmiddelleidingen soldeert. Gebruik fosfor-kopersoldeervulstof
(BCuP) zodat er geen vloeimiddel nodig is.
■
Vloeimiddel heeft een zeer schadelijke invloed op koelmiddel-
leidingsystemen. Als u bijvoorbeeld vloeimiddel op chloorbasis
gebruikt, dan gaan leidingen corroderen. En als het vloeimiddel
fluor bevat, dan zal dat de koelmiddelolie aantasten.

9.3. Bediening van de afsluiter

Waarschuwingen voor hantering van afsluiter

■
Zorg dat beide afsluiters tijdens bedrijf zijn geopend.
■
In de onderstaande afbeelding staan de namen van elk onderdeel
die u gebruikt bij de bediening van de afsluiter.
1 1
2
2
3
3
4
4
■
In de fabriek wordt de afsluiter gesloten.
■
Oefen niet teveel kracht uit op de klepsteel. Anders kan de
behuizing van de afsluiter breken.
3 4 5
6
wanneer u koper-op-koper
Onderhoudspoort en dop
van de onderhoudspoort
Klepsteel
Aansluiting lokale leiding
Steeldop
RRLQ011~016CAV3+W1
Buitenunit voor lucht-water-warmtepomp
4PW57795-1 – 10.2010
