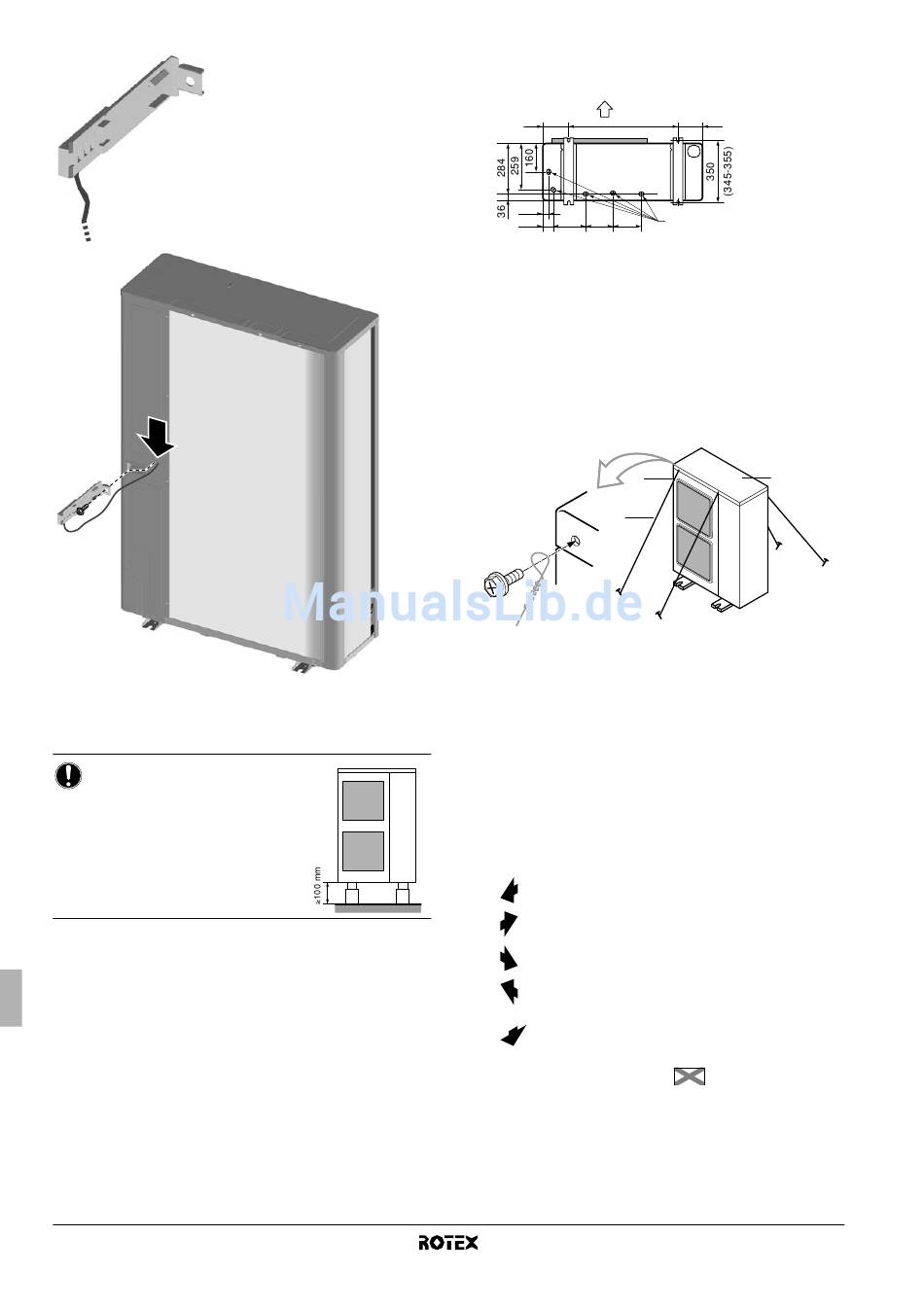

6. C
UIDADOS NA INSTALAÇÃO
NOTIFICAÇÃO
Se os orifícios de drenagem na
unidade exterior estiverem cobertos
pela base de montagem ou pela
superfície do piso, eleve a unidade
de forma a criar um espaço livre de
mais de 100 mm
unidade externa.

6.1. Base

■
Verifique a resistência e o nivelamento do piso da instalação
para que a unidade não provoque qualquer vibração ou ruído
durante o seu funcionamento após a instalação.
■
De acordo com o esquema da base na figura, deverá fixar a
unidade de forma segura através dos parafusos da base.
(Prepare 4 conjuntos de parafusos de base, porcas e anilhas
M12 fornecidos no local.)
Manual de instalação
9
debaixo da
■
É melhor aparafusar os parafusos de base até que o respectivo
comprimento seja 20 mm da superfície da base.
RRLQ
A
140 620
B
35
60 182 154 159
A Lado da descarga
B Parte inferior (mm)
C Orifício de drenagem
6.2. Método de instalação para evitar quedas
Se for necessário para evitar que a unidade caia, faça a instalação
de acordo com a figura exibida.
■
prepare os 4 fios conforme é indicado na imagem
■
desaperte a placa superior nos 4 locais indicados como A e B
■
passe os parafusos através dos laços e aperte-os novamente.
A A
C
A Localização dos 2 orifícios de fixação na parte frontal da unidade
B Localização dos 2 orifícios de fixação na parte traseira da
unidade
C Fios: fornecimento local
7. E
SPAÇO DE MANUTENÇÃO DA INSTALAÇÃO
Os números utilizados nas figuras representam as dimensões em mm.
(Consulte "6. Cuidados na instalação" na página 9)
Cuidados
(A) No caso de uma instalação não empilhada (consulte figura 1
para RRLQ)
Obstáculo do lado de
sucção
Obstáculo do lado de
descarga
Obstáculo do lado
esquerdo
Obstáculo do lado direito
Obstáculo da parte
superior
(a) Específico para RRLQ para evitar a exposição ao vento ou impedir que a
serpentina do permutador de calor seja afectada pela neve.
Unidade exterior para bomba de calor ar/água
140
C
B
✓
Obstáculo presente
1 Nestes casos, feche a
parte inferior da
estrutura de instalação
para evitar que o ar de
descarga seja desviado
2 Nestes casos, apenas
2 unidades podem
ser instaladas.
3
Configuração
recomendada de
(a)
instalação.
Esta situação não
é permitida
RRLQ011~016CAV3+W1
