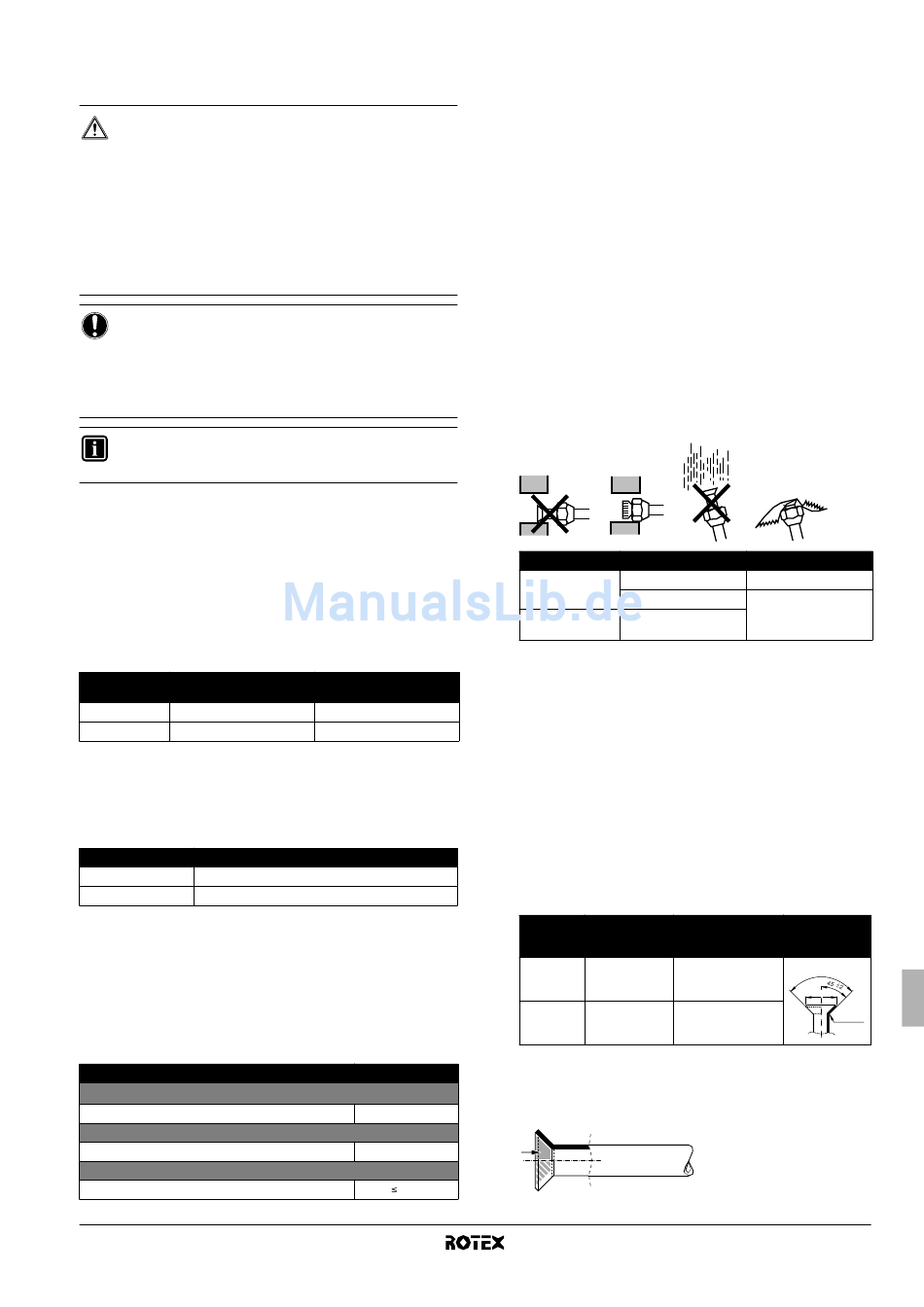

8. T
AMANHO DO TUBO DO REFRIGERANTE E
COMPRIMENTO AUTORIZADO DO TUBO
PERIGO
■
A tubagem e outras peças sob pressão deverão estar
em conformidade com a legislação aplicável e deverão
estar preparadas para o refrigerante. Utilize cobre sem
soldas desoxidado
o refrigerante.
■
A instalação deverá ser executada por um técnico
qualificado de refrigerantes, sendo que a escolha dos
materiais e a instalação deverá estar em conformidade
com a legislação aplicável. Na Europa, a norma de
aplicação que deverá ser utilizada é a EN378.
NOTIFICAÇÃO
Para as pessoas encarregadas da tubagem:
Certifique-se que abre as válvulas de paragem após a
conclusão da instalação da tubagem e da aspiração.
(Executar o sistema com a válvula fechada poderá
danificar o compressor.)
É proibido descarregar o refrigerante para a atmosfera.
Recolha o refrigerante de acordo com a lei de recolha e
destruição de freon.
8.1. Selecção do material de tubagem
■
Materiais de construção: cobre sem soldas desoxidado com
ácido fosfórico para o refrigerante.
■
Grau de têmpera: utilize tubagens com o grau de têmpera em
função do diâmetro do tubo, conforme listado na tabela abaixo.
■
A espessura dos tubos da tubagem do refrigerante deve estar
em conformidade com a legislação aplicável. A espessura
mínima do tubo para a tubagem R410A tem de estar de acordo
com a tabela abaixo.
Grau de têmpera do
Ø do tubo material da tubagem
9,5 O
15,9 O
O=Recozido

8.2. Tamanho do tubo de refrigerante

Os tubos entre a unidade interna e externa devem ter o mesmo
tamanho que as ligações externas.
Tamanho do tubo de refrigerante (mm)
Tubo de gás
Tubo de líquido
8.3. Comprimento de tubo autorizado e diferença de
peso
Ver tabela abaixo relativa a comprimentos e pesos autorizados.
Consulte figura 2. Assuma que a maior linha na figura corresponde
ao maior tubo actual e que a maior unidade na figura corresponde
à maior unidade actual.
Para RRLQ
Comprimento de tubo autorizado
Comprimento máximo total do tubo-unidireccional
L
Peso máximo entre interno e externo
H
Comprimento sem carga
L
(a) O valor entre parêntesis representa o comprimento equivalente.
RRLQ011~016CAV3+W1
Unidade exterior para bomba de calor ar/água
4PW57795-1 – 10.2010
com ácido fosfórico para
Espessura mínima t (mm)
0,80
1,00
Ø15,9
Ø9,5
(a)
50 m (70 m)
30 m
10 m
9. P
RECAUÇÕES RELATIVAS À TUBAGEM DE
REFRIGERANTE
■
Não deixe que nada além do refrigerante designado se misture
no ciclo de congelamento, como ar, etc. Se ocorrer a fuga de
algum gás refrigerante enquanto trabalha na unidade, ventile
bem a divisão imediatamente.
■
Utilize R410A apenas quando adicionar refrigerante
Ferramentas de instalação:
Certifique-se que utiliza
(mangueira de carga do indicador do colector, etc.) que são
utilizadas exclusivamente para as instalações do R410A, de
modo a aguentar a pressão e evitar que materiais estranhos
(ex.: óleos minerais e humidade) se misturem no sistema.
Bomba de vácuo:
Utilize uma bomba de vácuo de 2 etapas com uma válvula de
retenção
Certifique-se que o óleo da bomba não flui na direcção inversa,
para o sistema, enquanto a bomba estiver parada.
Utilize uma bomba de vácuo para a qual possa evacuar
– 100,7 kPa (5 Torr, –755 mm Hg).
■
De forma a impedir que sujidade, líquido ou poeira entre na
tubagem, cure a tubagem trilhando-a ou isolando-a.
Deverá ter muito cuidado ao passar os tubos de cobre pelas
paredes.
Local Período de instalação
Mais de um mês
Unidade exterior
Menos de um mês
Independentemente
Unidade interior
do período
■
A tubagem deverá ser montada de forma que o abocardado não
fique sujeito à tensão mecânica.
9.1. Recomendações de abocardamento
■
As extremidades abocardadas não devem ser reutilizadas.
Devem ser feitas novas, para evitar fugas.
■
Utilize um corta-tubos e um abocardador adequados para
o refrigerante utilizado.
■
Utilize apenas as porcas abocardadas fornecidas com a unidade.
A utilização de outras porcas abocardadas poderá provocar fugas
de refrigerante.
■
Consulte a tabela quanto às dimensões de abocardamento e
binários de aperto (demasiado aperto pode fender a extremidade
abocardada).
Dimensões Binário de
da tubagem aperto
(mm) (N•m)
Ø9,5 33~39
Ø15,9 63~75
■
Quando ligar a porca abocardada , revista a sua superfície
interna com óleo de éter ou com óleo de éster, e comece por
apertar manualmente, rodando 3 ou 4 vezes, antes de apertar
firmemente.
as ferramentas de instalação
Método de protecção
Trilhe o tubo
Trilhe ou isole o tubo
com fita
Dimensões do Formato do
abocardado A abocardado
(mm) (mm)
90 ±2
12,8~13,2
A
R=0.4~0.8
19,4~19,7
Manual de instalação
