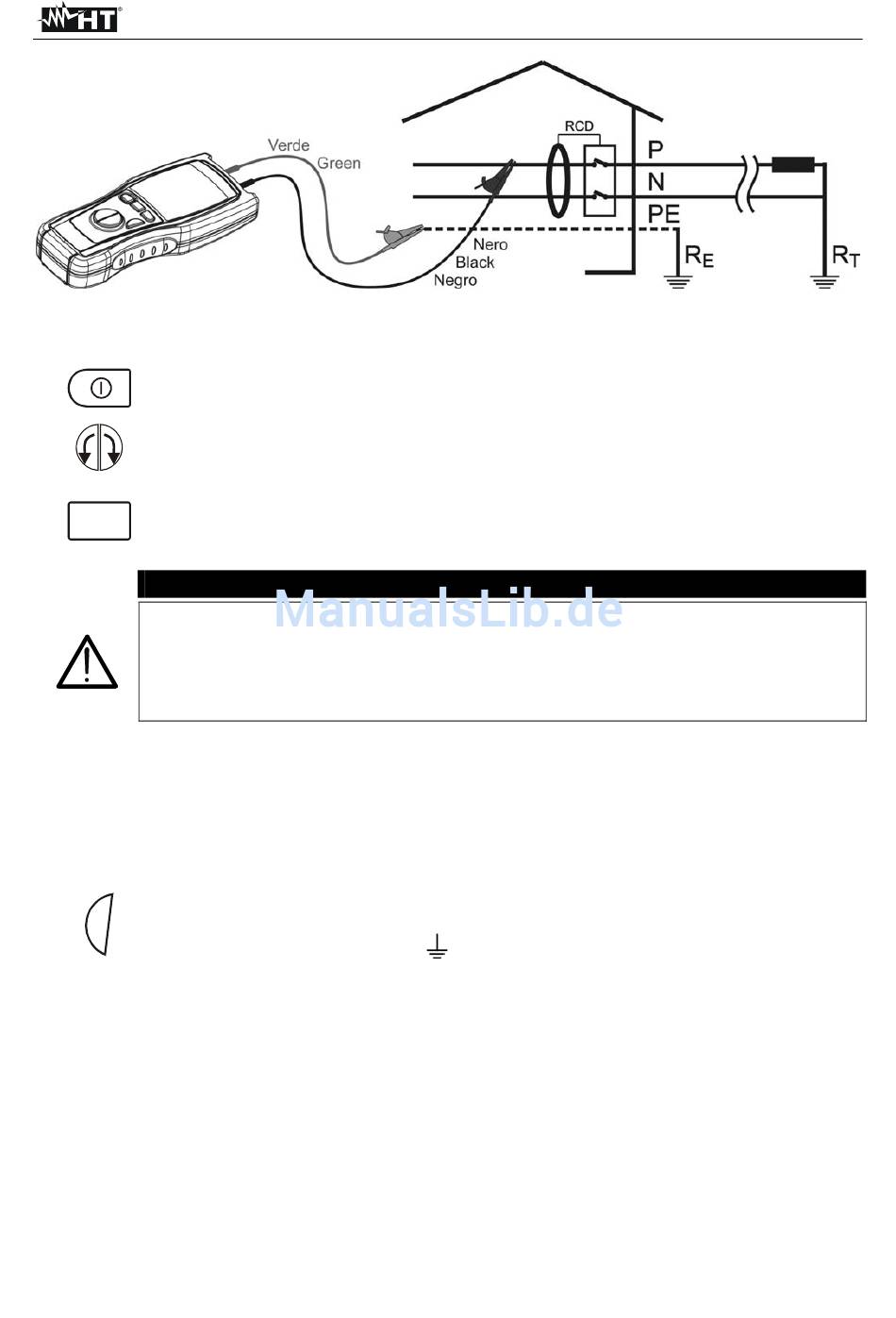

Abb. 13: Verbindung der Anschlüsse des Gerätes beim AUTO-Test
1.
Schalten Sie das Gerät ein.
2.
Drücken Sie die Pfeiltasten, um AUTO auszuwählen.
Drücken Sie die Taste MODE, um den Prüfstrom mit einem der möglichen
MODE
3.
Werte 30mA, 30mAx5, 100mA, 300mA auszuwählen, die mit nacheinander bei
PEAK
jedem Tastendruck angezeigt werden.
Achten Sie beim Einstellen des Teststroms für den FI darauf, den korrekten
Wert auszuwählen. Wenn Sie eine höheren Strom als den Nennstrom des ge-
testeten Gerätes auswählen, würde der RCD (FI) unter einer höheren als der
korrekten Spannung getestet werden, wodurch ein schnelleres Auslösen des
RCD (FI) selbst begünstigt würde.
4. Stecken Sie das schwarze und das grüne Kabel in die entsprechenden Anschlüsse des
Gerätes. Falls notwendig, stecken Sie die Krokodilklemmen auf die Prüfsonden oder
verwenden Sie das Schuko-Kabel.
5. Verbinden Sie das grüne Kabel mit dem Schutzleiter (Erde) und das schwarze Kabel
mit dem Phasenleiter (Abb. 13) oder stecken Sie das Schuko-Kabel in eine Steckdose.
Halten Sie die Taste GO für mindestens eine Sekunde gedrückt, das Instru-
ment führt Messungen ohne weitere Interventionen des Bedieners in der fol-
6.
GO
genden Reihenfolge durch: Ra
MULTITEST M72 - M73 - M74 - M75
VORSICHT
(15mA), RCD, MΩ (Phase zu Erde)
DE - 38
