4.10. RCD : TESTS BEI WECHSELSPANNUNGS FI'S (M73, M74, M75)
Der Test erfolgt gemäß CEI 64.8 612.9, CEI 64.8/6 Anhang D, EN61008, EN61009,
EN60947-2 Teil B 4.2.4.1 und VDE 0413 Teil 6.
Beim Testen eines Fehlerstromschutzschalters wird der (RCD) FI selbst aus-
gelöst. Stellen Sie daher vor der Durchführung dieser Messung sicher,
dass keine Lasten mit dem getesteten FI- Schalter verbunden sind, um
Schäden zu vermeiden. Entfernen Sie alle Lasten, die mit dem FI-Schalter
verbunden sind, da diese weitere Leckströme zu denen vom Gerät verursach-
ten hinzufügen könnten, und so die Testergebnisse ungültig machen könnten.

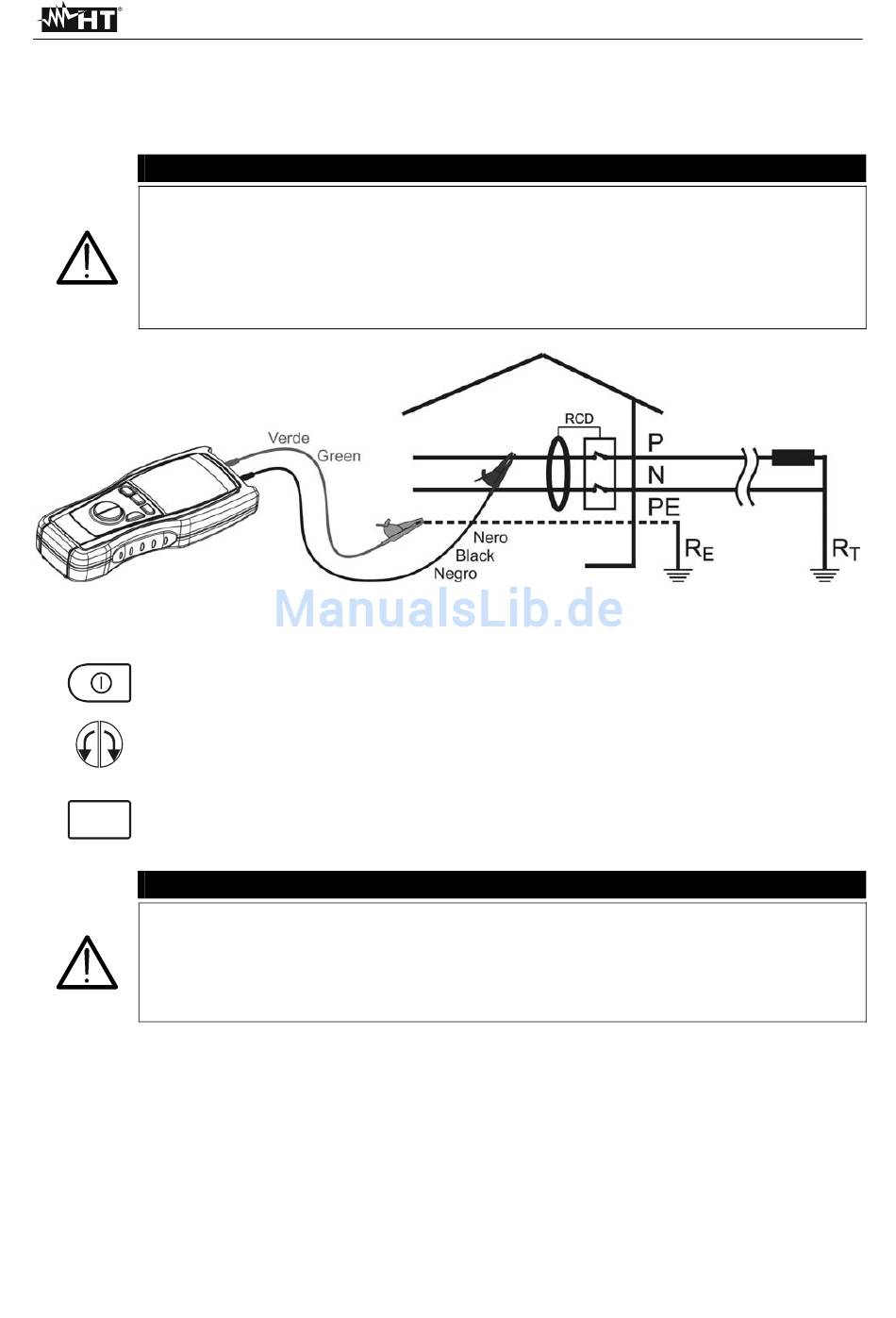

Abb. 11: Verbindung der Anschlüsse des Geräte beim RCD (FI) Test
1.
Schalten Sie das Gerät ein.
2.
1. Drücken Sie die Pfeiltasten, um RCD auszuwählen.
Drücken Sie die Taste MODE, um den Prüfstrom mit einem der möglichen
MODE
3.
Werte 30mA, 30mAx5, 100mA, 300mA auszuwählen, die mit nacheinander bei
PEAK
jedem Tastendruck angezeigt werden.
Achten Sie beim Einstellen des Teststroms für den FI darauf, den korrekten
Wert auszuwählen. Wenn Sie eine höheren Strom als den Nennstrom des ge-
testeten Gerätes auswählen, würde der FI unter einer höheren als der korrek-
ten Spannung getestet werden, wodurch ein schnelleres Auslösen des FI
selbst begünstigt würde.
Als Alternative:
4.
Stecken Sie das schwarze und das grüne Kabel in die entsprechenden An-
schlüsse des Gerätes. Falls notwendig, stecken Sie die Krokodilklemmen auf
die Prüfsonden.
5.
Verbinden Sie das grüne Kabel mit dem Schutzleiter (Erde) und das schwarze
Kabel mit dem Phasenleiter am unteren Ende des getesteten RCDs (FI's)
(Abb.11)
MULTITEST M72 - M73 - M74 - M75
VORSICHT
VORSICHT
DE - 31
