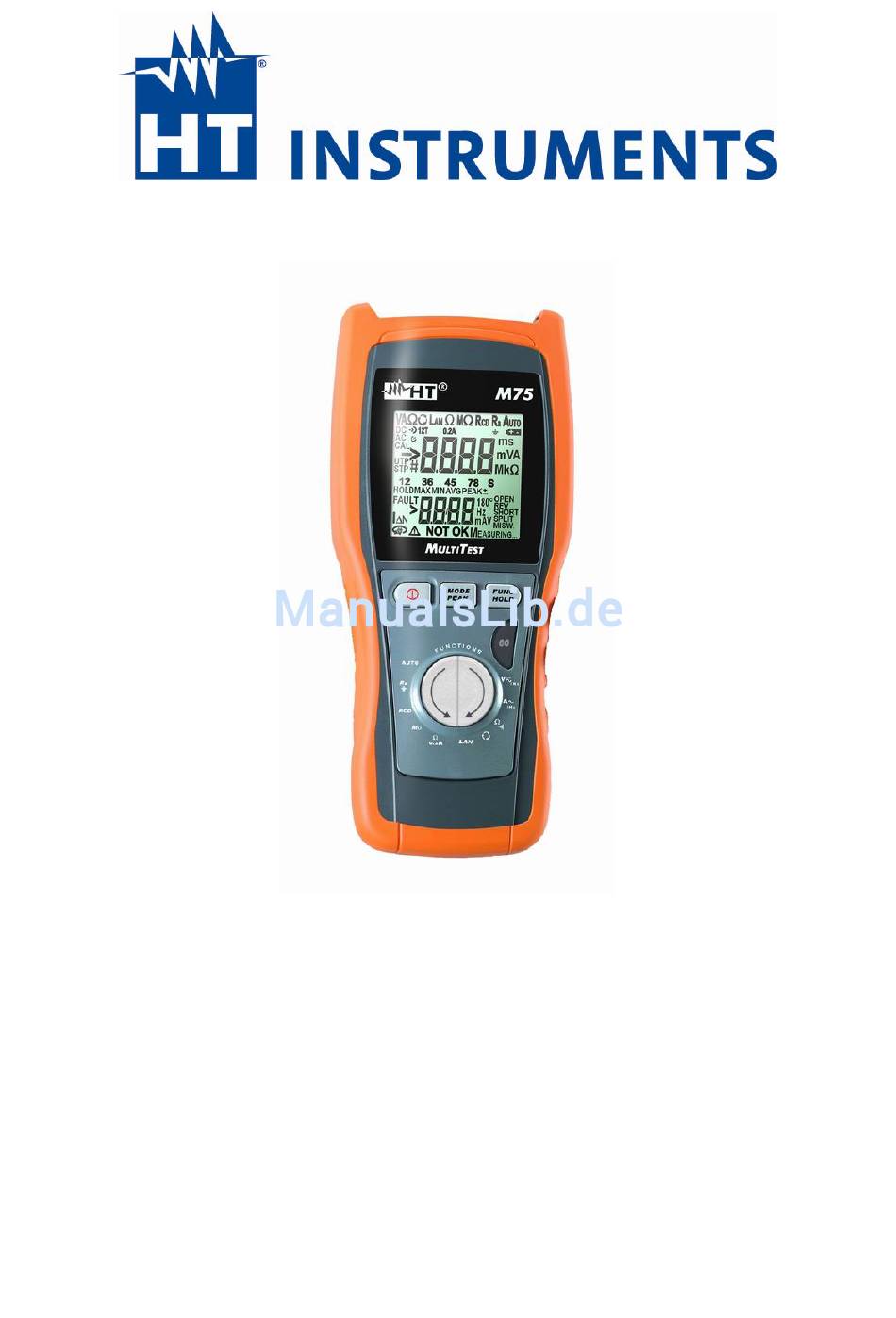

- Seite 1 Multitest M72 / M73 / M74 / M75 TRMS Multimeter & Installationstester Bedienungsanleitung © Copyright HT Instruments Release DE...
- Seite 2 © Copyright HT Instruments Release DE...
-
Seite 3: Inhaltsverzeichnis
Elektrische Daten............................. 43 6.1.2. Sicherheitsstandards ..........................43 6.1.3. Allgemeine Spezifikationens ........................43 6.2. UMGEBUNG............................43 6.2.1. Umgebungsbedingungen......................... 43 6.2.2. Elektromagnetische Verträglichkeit EMC....................43 6.3. Zubehör ..............................43 SERVICE ................................ 44 7.1. Garantiebedingungen ..........................44 © Copyright HT Instruments Release DE... -
Seite 4: Sicherheitshinweise
MULTITEST M72 - M73 - M74 - M75 1. SICHERHEITSHINWEISE Dieses Gerät entspricht den Sicherheitsstandards EN61557 und EN61010-1 für elektronische Messgeräte VORSICHT Zu ihrer eigenen Sicherheit, und um Schäden des Gerätes zu verhindern, folgen sie den Vorgängen in dieser Bedienungsanleitung und lesen sie sorgfältig alle Hinweise... -
Seite 5: Während Des Gebrauchs
MULTITEST M72 - M73 - M74 - M75 1.2. WÄHREND DES GEBRAUCHS VORSICHT Unsachgemäßer Gebrauch kann das Gerät und/oder Teile davon beschädigen oder zu Verletzungen führen. Trennen Sie vor Auswahl einer Funktion die Messkabel vom Stromkreis, der getestet werden soll. -
Seite 6: Allgemeine Beschreibung
MULTITEST M72 - M73 - M74 - M75 2. ALLGEMEINE BESCHREIBUNG Sehr geehrter Kunde! Das Gerät, das Sie erworben haben, ermöglicht Ihnen genaue und verlässliche Messungen, wenn es wie in der Gebrausanleitung beschrieben bedient wird. Dank der Entwicklung neuester Pläne, die eine doppelte Isolation und Überspannung Ka- tegorie III sicherstellen, genießen Sie größte Sicherheit. -
Seite 7: Vorbereitungen Für Den Gebrauch
MULTITEST M72 - M73 - M74 - M75 3. VORBEREITUNGEN FÜR DEN GEBRAUCH 3.1. VORABPRÜFUNG Dieses Gerät wurde vor dem Versand mechanisch und elektrisch überprüft. Es wurden al- le möglichen Maßnahmen getroffen, damit Sie das Gerät in perfektem Zustand erhalten. -
Seite 8: Bedienungsanweisungen

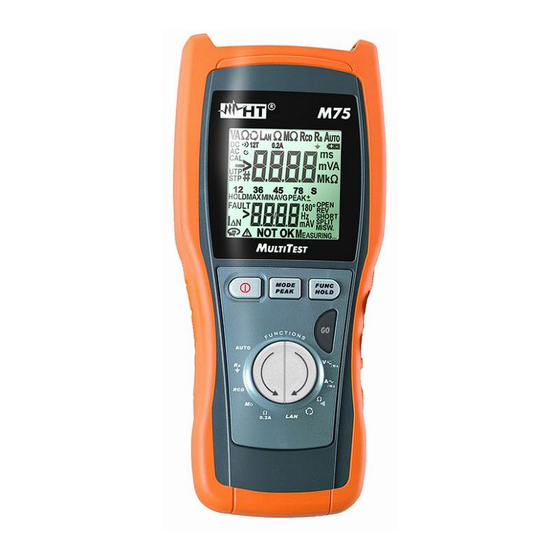

MULTITEST M72 - M73 - M74 - M75 4. BEDIENUNGSANWEISUNGEN 4.1. BESCHREIBUNG DES GERÄTS LEGENDE: 1. Eingänge 2. Display 3. Ein-/Ausschalter 4. Taste MODE PEAK 5. Pfeiltasten 6. Taste FUNC HOLD 7. Taste GO 8. Ferneinheiten / Marker für LAN Tests (nur M75) Abb. -
Seite 9: Einschalten
MULTITEST M72 - M73 - M74 - M75 4.1.1. Einschalten Beim Einschalten des Gerätes ertönt ein kurzes Tonsignal und alle Displaysegmente leuchten für eine Sekunde auf. Danach erscheinen die Modellnummer und die Firmwareversion im Dis- play (vgl. das Beispielbild mit Modell M75). Danach ist das Messinstrument einsatzbereit. -
Seite 10: Hold
MULTITEST M72 - M73 - M74 - M75 4.2.1. HOLD Mit der Funktion HOLD können Sie die Anzeige des gemessenen Wertes bei Messungen von Gleich- und Wechselspannung, Wechselstrom, Frequenz und Widerstand festhalten. Halten Sie dazu die Taste FUNC HOLD für mindestens eine Sekunde lang gedrückt. Das Symbol HOLD wird angezeigt. -
Seite 11: Hz: Messung Von Gleich- Und Wechselspannung Und Der Frequenz
MULTITEST M72 - M73 - M74 - M75 4.3. HZ: MESSUNG VON GLEICH- UND WECHSELSPANNUNG UND DER FREQUENZ VORSICHT Die maximale Eingangsspannung beträgt 550V+10%. Versuchen Sie nicht, höhere Spannungen zu messen, um Risiken wie Stromschläge oder schwere Beschädigungen des Gerätes zu vermeiden. -
Seite 12: Frequenzmessung
MULTITEST M72 - M73 - M74 - M75 Beispiel für die Anzeige von Gleichspan- Gleichspannungs- wert nung. Der minimale Messwert für Gleich- spannung ist 1.2V. Geringere Eingangs- werte werden als 0.0V angezeigt. Halten Sie die Taste MODE PEAK kürzer als 1 Sekunde gedrückt, um auf die MODE Frequenzmessung umzuschalten (nur während Wechselstrommessungen,... -
Seite 13: Anomale Fälle, Die Bei
MULTITEST M72 - M73 - M74 - M75 4.3.2. Anomale Fälle, die bei V Hz Messungen auftreten können 1. Die maximale Eingangsspannung beträgt 550V+10%. Wenn der erkannte Spannungswert 605V echten Effektivwerts (TRMS) übersteigt, erscheint im Display des Gerätes die ne- benstehende Anzeige. -
Seite 14: Hz: Messung Von Gleich- / Wechselstrom Und Der Frequenz
MULTITEST M72 - M73 - M74 - M75 4.4. HZ: MESSUNG VON GLEICH- / WECHSELSTROM UND DER FREQUENZ Abb. 3: Verbindung der Geräteanschlüsse bei einem A Hz Test Schalten Sie das Gerät ein. Drücken Sie die Pfeiltasten, um A Hz auszuwählen. -
Seite 15: Frequenzmessung
MULTITEST M72 - M73 - M74 - M75 Der minimale Messwert für Wechsel- und Gleichstrom wird wie folgt berechnet: 1mV x Übertragungsrate der Klemme Daher beträgt bei einer Stromzange mit 400A/400mV die minimal messbare Spannung 1.0A Geringere Eingangswerte werde als 0.0A angezeigt. -
Seite 16: Anomale Fälle, Die Bei A Hz Messungen Auftreten Können
MULTITEST M72 - M73 - M74 - M75 4.4.2. Anomale Fälle, die bei A Hz Messungen auftreten können Wenn der erkannte Spannungswert den Beispiel für Messbereich Messbereich der Stromzange übersteigt, Stromzange, der für zeigt das Gerät im Display nebenstehen- 400A Wechselstrom de Anzeige an. -
Seite 17: Ω : Widerstandsmessung Und Durchgangsprüfung
MULTITEST M72 - M73 - M74 - M75 Ω 4.5. WIDERSTANDSMESSUNG UND DURCHGANGSPRÜFUNG VORSICHT Stellen Sie vor der Widerstandmessung sicher, dass der gestestete Strom- kreis nicht unter Spannung steht und eventuell vorhandene Kondensatoren entladen sind. Abb. 4: Verbindung der Anschlüsse des Geräts bei einem Ω... -
Seite 18: Betriebsart "Cal
MULTITEST M72 - M73 - M74 - M75 4.5.1. Betriebsart "CAL" 1. Durch ein Hinzufügen oder Ersetzen von Kabeln, Verlängerungen, und Krokodilklem- men wird die vorherige Kalibrierung ungültig und eine neue Kalibrierung muss vor wei- teren Messungen durchgeführt werden. Daher muss das Gerät unter den gleichen Be- dingungen kalibriert werden, die auch bei den Messungen gelten werden. -
Seite 19: Anomale Fälle, Die Bei Ω Messungen Auftreten Können
MULTITEST M72 - M73 - M74 - M75 4.5.2. Anomale Fälle, die bei Ω Messungen auftreten können 1. Der volle Messbereich des Gerätes be- trägt 39.99kΩ. Wenn der Widerstands- wert größer als dieser Wert ist, oder im Falle von offenen oder unterbrochenen Prüfsonden, zeigt das Gerät nebenste-... - Seite 20 MULTITEST M72 - M73 - M74 - M75 4. Stecken Sie das schwarze Kabel in den entsprechenden Eingangsanschluss des Gerä- tes. Bei Bedarf stecken Sie die Krokodilklemme auf die Prüfsonde. 5. Wenn die Funktion 2W gewählt wurde, stecken Sie den grünen Leiter in den entspre- chenden Eingangsanschluss des Gerätes und verbinden Sie die Prüfsonde mit dem...
- Seite 21 MULTITEST M72 - M73 - M74 - M75 12 Folgende Meldungen werden angezeigt: "M …" das Gerät ist bereit zur Messung der zweiten Phasenspannung. EASURING "PH2" (sekundäres Display): der Bediener wird aufgefordert, dass Messkabel mit dem Kabel der zweiten Phasenspannung zu verbinden.
-
Seite 22: Anomale Fälle, Die Bei Tests Auftreten Können
MULTITEST M72 - M73 - M74 - M75 Wenn sich am Ende des Tests zwei ge- Falsche Drehfeldrich- tung testete Kabel nicht in korrekter Drehfeld- richtung befinden, gibt das Gerät eine langen Ton von sich, um das negative Ergebnis des Tests zu signalisieren, und... -
Seite 23: Lan: Verkabelungsprüfung (M75)
MULTITEST M72 - M73 - M74 - M75 4.7. LAN: VERKABELUNGSPRÜFUNG (M75) VORSICHT Bevor sie eine Messung durchführen, stellen Sie sicher, dass der getestete Stromkreis nicht unter Spannung steht. Verbindungen zu Telefonanschlüssen oder aktivierten Netzwerken könnten das Gerät beschädigen. Abb. 7: Verbindung der Anschlüsse des Geräts beim LAN Test Schalten Sie das Gerät ein. -
Seite 24: Anomale Fälle, Die Während Lan Tests Auftreten Können
MULTITEST M72 - M73 - M74 - M75 Wenn die Verkabelung nicht korrekt ist, Identifikationsnum- mer der Remote-Unit erscheint folgende Anzeige (NOT OK). (sofern auffindbar) Im Falle dieses Beispiels heißt ‚FAULT 1 / 4’, dass 4 Fehler entdeckt wurden, von denen der erste gegenwärtig angezeigt... -
Seite 25: Verkabelungsfehler
MULTITEST M72 - M73 - M74 - M75 4.7.3. Verkabelungsfehler Verkabelungsfehler Beschreibung Darstellung Verkabelungsplan Einer oder beide Leiter OFFENES PAAR des Paares sind unter- brochen (offen) Die Leiter des selben UMGEKEHRTES PAAR Paares sind umgekehrt Zwei Leiter sind mitein- KURZSCHLUSS... -
Seite 26: Ω 0.2A: Niederohmmessung Bei Erd-, Schutz-, Und Potential-Ausgleichsleitern (M72, M74, M75)
MULTITEST M72 - M73 - M74 - M75 Ω 0.2A: NIEDEROHMMESSUNG BEI ERD-, SCHUTZ-, UND POTENTIAL- 4.8. AUSGLEICHSLEITERN (M72, M74, M75) Die Messung wird bei einem Prüfstrom, der größer als 200mA (R<5Ω) ist, durchgeführt und bei einem offenen Stromkreis mit einer Gleichspannung von 4 bis 24V entsprechend EN 61557-2 und VDE 0413 Teil 4 durchgeführt. - Seite 27 MULTITEST M72 - M73 - M74 - M75 VORSICHT Die Anzeige “Measuring” im Display zeigt an, dass das Gerät eine Messung durchführt. Stecken Sie in diesem Zustand nie die Messkabel ab. Stellen Sie die Verbindungen vor Beginn der Messung her, und ändern Sie nichts an den Verbindungen, während im Display die Anzeige “Measuring”...
-
Seite 28: Betriebsart "Cal
MULTITEST M72 - M73 - M74 - M75 4.8.1. Betriebsart "CAL" Abb. 9: Verbindung der Anschlüsse des Gerätes während der Kalibrierung MODE Drücken Sie die Taste MODE und wählen Sie CAL aus PEAK 2. Jedes Hinzufügen oder Austauschen von Kabeln, Verlängerungen und Krokodilklem- men macht eine vorherige Kalibrierung ungültig, und eine neue Kalibrierung muss vor... -
Seite 29: Anomale Fälle, Die Bei Ω 0.2A Tests Auftreten Können
MULTITEST M72 - M73 - M74 - M75 7. Wenn der in der Kalibrierungsphase ge- messene Wert größer als 5Ω ist, unter- bricht das Gerät die Kalibrierung, löscht den zuvor gespeicherten Kompensati- onswert, und zeigt das Symbol “CAL” erst bei der nächsten erfolgreichen Kalibrie- rung an. -
Seite 30: Mω: Isolationswiderstandsmessung Testspannung 250,500V
MULTITEST M72 - M73 - M74 - M75 4.9. MΩ: ISOLATIONSWIDERSTANDSMESSUNG TESTSPANNUNG 250,500V (M72, M74, M75) Die Messung erfolgt gemäß EN 61557-2 und VDE 0413 Teil 1. VORSICHT • Bevor Sie den Isolationstest durchführen, stellen Sie sicher, dass der zu testende Stromkreis nicht unter Spannung steht und keine relativen Las- ten angeschlossen sind. - Seite 31 MULTITEST M72 - M73 - M74 - M75 7. Verbinden Sie die Anschlüsse des Gerätes mit dem Ende der Leiter an denen der Iso- lationstest durchgeführt wird. (siehe Abb. 10) DE - 29...
-
Seite 32: Anomale Fälle, Die Bei Mω Tests Auftreten Können
MULTITEST M72 - M73 - M74 - M75 Drücken Sie die Taste GO, um die Messung zu starten. VORSICHT Die Anzeige “Measuring” im Display zeigt an, dass das Gerät eine Messung durchführt oder eventuell vorhandene Kondensatoren entlädt. Stecken Sie in diesem Zustand nie die Messkabel ab oder berühren sie. -
Seite 33: Rcd : Tests Bei Wechselspannungs Fi's (M73, M74, M75)
MULTITEST M72 - M73 - M74 - M75 4.10. RCD : TESTS BEI WECHSELSPANNUNGS FI’S (M73, M74, M75) Der Test erfolgt gemäß CEI 64.8 612.9, CEI 64.8/6 Anhang D, EN61008, EN61009, EN60947-2 Teil B 4.2.4.1 und VDE 0413 Teil 6. -
Seite 34: Anomale Fälle, Die Bei Rcd (Fi) Tests Auftreten Können
MULTITEST M72 - M73 - M74 - M75 Oder: Stecken Sie das Schuko-Kabel in die Anschlüsse des Gerätes. Stecken Sie das Schuko-Kabel in eine Steckdose am unteren Ende des getes- teten RCDs (FIs) (Abb.11) Halten Sie die Taste GO für mindestens eine Sekunde gedrückt, um die Mes- sung des Leckstromes in Phase mit der positiven Halbwelle der Netzspannung (0°) durchzuführen, oder halten Sie die Taste GO für mindestens eine Sekun-... - Seite 35 MULTITEST M72 - M73 - M74 - M75 2. Wenn bei der Messung eine geringere Eingangsspannung als 110V erkannt wird, führt das Gerät den Test nicht durch und gibt einen langen Ton von sich, um die anomale Situation zu signalisieren.
-
Seite 36: Ra : Messung Des Schleifenwiderstandes (M73, M74, M75)
MULTITEST M72 - M73 - M74 - M75 4.11. RA : MESSUNG DES SCHLEIFENWIDERSTANDES (M73, M74, M75) VORSICHT Trennen Sie alle am unteren Ende des RCD (FI) angeschlossenen Ladungen, da diese eventuell zusätzliche Leckströme erzeugen, und so die Testergeb- nisse ungültig machen würden. Messungen können an Anlagen durchgeführt werden, deren Spannung Phase zur Erde bis zu 265V beträgt. - Seite 37 MULTITEST M72 - M73 - M74 - M75 Als Alternative: Stecken Sie das schwarze und das grüne Kabel in die entsprechenden An- schlüsse des Gerätes. Falls notwendig, stecken Sie die Krokodilklemmen auf die Prüfsonden. Verbinden Sie das grüne Kabel mit dem Schutzleiter (Erde) und das schwarze Kabel mit dem Phasenleiter (wie in Abb.
-
Seite 38: Anomale Fälle, Die Bei Ra Tests Auftreten Können
MULTITEST M72 - M73 - M74 - M75 Wenn am Ende des Tests der Wert des Gemessener Wert für Schleifenwider- Schleifenwiderstandes größer stand höher als Mes- 1999Ω ist, gibt das Gerät einen Doppel- sbereich ton von sich und zeigt eine Anzeige wie die nebenstehende. -
Seite 39: Auto: Automatische Messfolge Zum Testen Einer Anlage
MULTITEST M72 - M73 - M74 - M75 Das kann vorkommen, wenn das schwarze Kabel fälschlicherweise mit dem Neutrallei- ter statt mit der Phase verbunden ist. Wenn ein Schuko-Kabel verwendet wird, drehen Sie den Stecker und wiederholen Sie den Test. - Seite 40 MULTITEST M72 - M73 - M74 - M75 Abb. 13: Verbindung der Anschlüsse des Gerätes beim AUTO-Test Schalten Sie das Gerät ein. Drücken Sie die Pfeiltasten, um AUTO auszuwählen. Drücken Sie die Taste MODE, um den Prüfstrom mit einem der möglichen MODE Werte 30mA, 30mAx5, 100mA, 300mA auszuwählen, die mit nacheinander bei...
- Seite 41 MULTITEST M72 - M73 - M74 - M75 VORSICHT Die Anzeige “Measuring” im Display zeigt an, dass das Gerät eine Messung durchführt. Stecken Sie in diesem Zustand nie die Messkabel ab. Während der Messung zeigt das Gerät am Ende jedes Tests die jeweiligen Werte 5 Sekunden lang an, dann fährt das Gerät mit dem nächsten Test fort.
-
Seite 42: Wartung
MULTITEST M72 - M73 - M74 - M75 5. WARTUNG 5.1. ALLGEMEINES Dies ist ein Präzisionsgerät. Befolgen Sie die Anweisungen für Betrieb und Lagerung in dieser Anleitung genau, um mögliche Schäden oder Gefahren zu vermeiden. Verwenden Sie dieses Messgerät nicht unter ungünstigen Bedingungen wie hoher Tempe- ratur oder Feuchtigkeit. -
Seite 43: Technische Spezifikationen
MULTITEST M72 - M73 - M74 - M75 6. TECHNISCHE SPEZIFIKATIONEN Dieses Produkt erfüllt die Vorschriften der Europäischen Richtlinie für Niederspan- nungsgeräte 73/23/EEC (LVD) und die EMC Richtlinie 89/336/EEC, ergänzt durch 93/68/EEC. 6.1. TECHNISCHE DATEN Die Genauigkeit wird angegeben als [%Anzeige + Zahl der Stellen]. Die Werte gelten für folgende Referenzbedingungen: 23°C ±... - Seite 44 MULTITEST M72 - M73 - M74 - M75 Drehfeldrichtung und Phasenkonformität Messmethode Arbeitsspannung (V) System bis zu 315 V (Phase - Erde) 90 ÷ 315 (Phase - Erde) 1 Testkabel (1W) bis zu 550V (Phase - Phase) bis zu 315 V (Phase - Neutral) 90 ÷...
-
Seite 45: Elektrische Daten
MULTITEST M72 - M73 - M74 - M75 6.1.1. Elektrische Daten Umwandlung: ADC 16 bit, TRMS – echter Effektivwert Messrate: 64 mal pro Sekunde Aktualisierung der Anzeige: 2 mal pro Sekunde 6.1.2. Sicherheitsstandards Das Instrument erfüllt: EN61010-1, EN61557 Isolierung: Klasse 2, Doppelisolierung Schadstoffstufe: Max. -
Seite 46: Service
MULTITEST M72 - M73 - M74 - M75 7. SERVICE 7.1. GARANTIEBEDINGUNGEN Für dieses Gerät gewähren wir Garantie auf Material- oder Produktionsfehler, entspre- chend unseren allgemeinen Geschäftsbedingungen. Während der Garantiefrist behält sich der Hersteller das Recht vor, das Produkt wahlweise zu reparieren oder zu ersetzen. - Seite 47 MULTITEST M72 - M73 - M74 - M75 DE - 45...
