1
L1 L2 L3 N
4
400 V~
3x16 A
U V W N
N
U1 V1 W1 U2 V2 W2

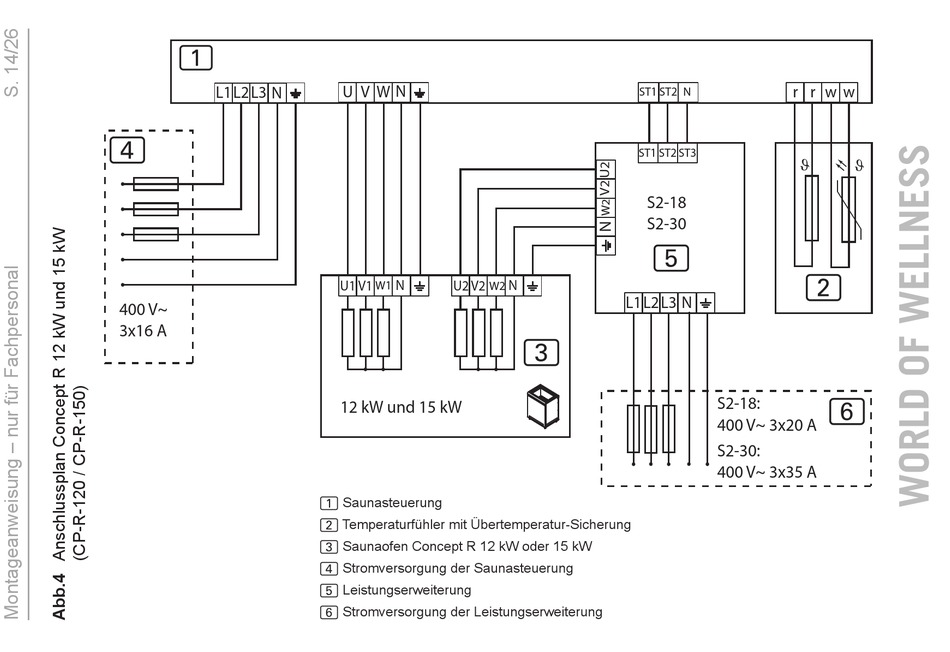

12 kW und 15 kW
1 Saunasteuerung
2 Temperaturfühler mit Übertemperatur-Sicherung
3 Saunaofen Concept R 12 kW oder 15 kW
4 Stromversorgung der Saunasteuerung
5 Leistungserweiterung
6 Stromversorgung der Leistungserweiterung
ST1 ST2 N
ST1 ST2 ST3
S2-18
S2-30
5
N
L1 L2 L3 N
3
r r w w
ϑ
ϑ
2
S2-18:
6
400 V~ 3x20 A
S2-30:
400 V~ 3x35 A
