Montageanweisung – nur für Fachpersonal
4.4. Anschlussplan

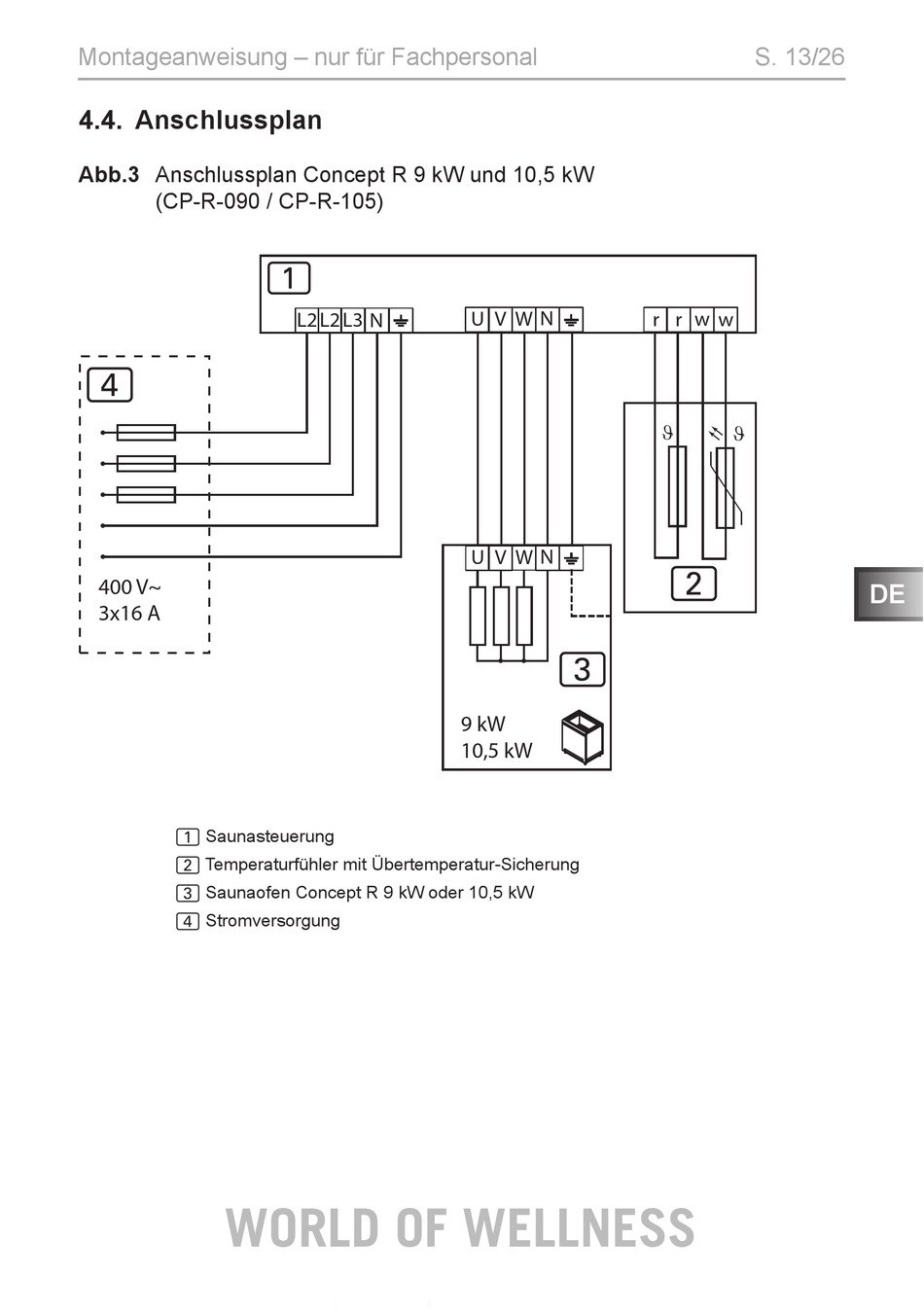

Abb.3 Anschlussplan Concept R 9 kW und 10,5 kW
(CP-R-090 / CP-R-105)
4
400 V~
3x16 A
1 Saunasteuerung
2 Temperaturfühler mit Übertemperatur-Sicherung
3 Saunaofen Concept R 9 kW oder 10,5 kW
4 Stromversorgung
WORLD OF WELLNESS
1
L2 L2
L3
N
U V
W
N
W
N
U V
3
9 kW
10,5 kW
S. 13/26
w
r r
w
ϑ
ϑ
2
