6.2 Commande de la PAC-EC

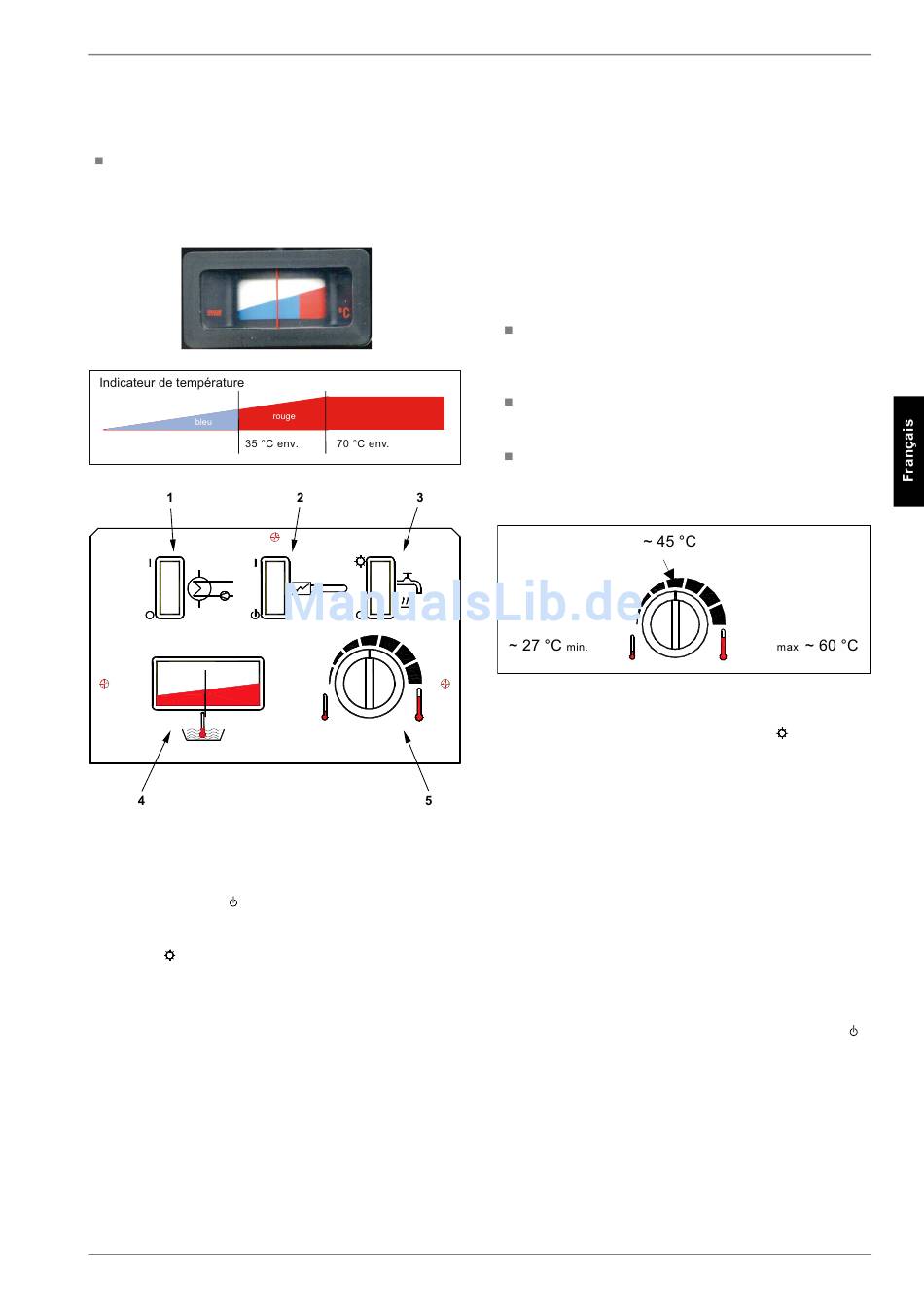

Tableau de commande
Indicateur de température
Le capteur du thermomètre (thermomètre analogique à dis-
tance avec indicateur de tendance) enregistre la tempéra-
ture de l'eau dans la partie supérieure du ballon d'eau
chaude. L'indicateur se trouve sur le tableau de commande.
1 Commutateur « Echangeur de chaleur »
La position du commutateur « I » permet de raccorder un deuxième généra-
1
teur thermique
2 Commutateur « Cartouche chauffante »
Lorsque le commutateur est sur « I », la cartouche chauffante fonctionne en
permanence, en position « » elle marche en automatique
3 Commutateur « pompe à chaleur »
→
Position de commutateur « O »
→
en position « » fonctionnement PAC « MARCHE »
4 Indicateur de température (voir plus haut)
5 Bouton rotatif « température d'eau chaude »
Sélecteur de température eau chaude (générateur valeur consigne)
→
butée à gauche température min.
→
butée à droite température max.
1. La figure montre le tableau de commande de la PAC-EC à échangeur thermi-
que ; le commutateur « échangeur thermique » n'est pas présent sur le ta-
bleau de la PAC-EC sans échangeur thermique intégré.
www.dimplex.de
fonctionnement PAC « ARRET »,
Régulateur de température eau chaude (bouton
rotatif)
Le bouton rotatif permet de régler la température d'eau chaude
souhaitée. Lorsque la température du ballon est moins élevée
que la température consigne d'eau chaude, la pompe à chaleur
se met en route (à condition que son interrupteur de fonctionne-
ment soit positionné sur « fonctionnement PAC Marche »).
La température d'eau chaude obtenue par la pompe à chaleur
est de max. 1,5 °C ± 1,5 K. Des températures plus importantes
peuvent être obtenues en cas de besoin au moyen de la cartou-
che chauffante fournie en série.
Remarques pour économiser l'énergie
Afin d'obtenir de la pompe à chaleur intégrée un coefficient
de performance élevé et des pertes à l'arrêt réduites, la
PAC-EC ne doit généralement pas fonctionner avec une
température d'eau chaude supérieure à 45 °C (voir figure).
Seuls des cas exceptionnels justifient un réglage du régula-
teur de température sur des valeurs plus élevées ou une
mise en marche manuelle de la cartouche chauffante.
Afin de garantir un fonctionnement optimal du compresseur
et une réduction de la durée de ses arrêts, éviter d'enclen-
cher et de désenclencher à plusieurs reprises la pompe à
chaleur !
Commutateur « Pompe à chaleur »
La pompe à chaleur est prête à fonctionner lorsque le commuta-
teur « Pompe à chaleur » est positionné sur «
température du ballon tombe en-dessous de la température con-
signe, la pompe à chaleur est activée jusqu'à ce que la tempéra-
ture d'eau chaude requise soit atteinte.
Commutateur « Cartouche chauffante »
Le commutateur « Cartouche chauffante » permet, en cas de be-
soin en eau chaude accru ou lorsque l'utilisateur souhaite une
température d'eau chaude plus élevée (> 60 ±2 °C), d'enclen-
cher l'élément de chauffage intégré de 1,5 kW.
Lorsque le commutateur « cartouche chauffante » est en position
„I", à peu près le tiers supérieur du ballon est chauffé jusqu'à ob-
tention de la température maximale de la cartouche chauffante
(réglage en usine 65 °C); dans le cas de températures de l'eau
> 60 °C, seule la cartouche chauffante assure la production
d'eau chaude. Une commande de la cartouche chauffante de-
puis l'extérieur est disponible en option (voir point 5.3). Lorsque
le commutateur « cartouche chauffante » est en position «
(mode automatique) et que la température de l'air est de
8 ±1,5 °C (hystérèse 3 K), le contenu du ballon (nominal-min.)
est chauffé jusqu'à obtention de la température consigne réglée
du régulateur de température d'eau chaude.
6.2
». Lorsque la
»
F-7
