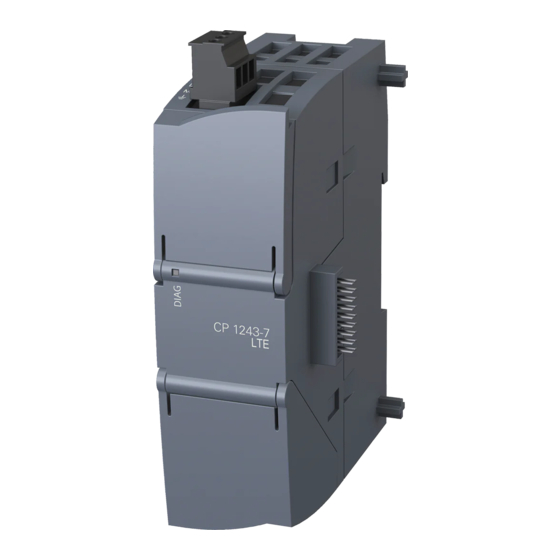

SIMATIC
S7-1200
Aktualisierung des S7-1200 Systemhandbuchs, Ausgabe
06/2015
Produktinformation
Übersicht über die Aktualisierung der Dokumentation für S7-1200
S7-
Trotz des Bemühens, die Richtigkeit und Klarheit der Produktdokumentation sicherzustellen, enthalten einige Seiten des
1200 Systemhandbuchs
Informationen, die unvollständig, falsch oder irreführend sind.
Dieses Dokument enthält die folgenden Aktualisierungen:
● Bewegungssteuerung (Seite 1)
● Aktualisierte Datenbausteinvariablen (DB-Variablen) der Modbus RTU-Anweisungen (Seite 5)
● Maximale Anzahl unterstützter Modbus-Slaves (Seite 8)
● Verdrahtungshinweis für digitale SBs (Seite 8)
● PtP-Modul mit CM 1243-5 PROFIBUS-Master (Seite 8)
● CPU-Anlaufeigenschaften (Seite 9)
● Löschen und Umbenennen von Datenprotokollen (Seite 9)
● SNMP deaktivieren (Seite 10)
● Parameter NEW_PERIOD der Anweisung CTRL_HSC (Seite 11)
● SM 1231 Analogstrombereich (Seite 12)
● Anweisungen DPRD_DAT und DPWR_DAT (Konsistente Daten für DP-Slaves lesen/schreiben) (Seite 12)
● Siemens-Sicherheitszertifikat für den Webserver importieren (Seite 12)
● Verwendung des USS-Protokolls beim CB 1241 (Seite 12)
Bewegungssteuerung
In dieser Aktualisierung des Systemhandbuchs werden die folgenden Probleme bei der Bewegungssteuerung beschrieben:
● Ausführung von Funktionsbausteinen für die Bewegungssteuerung (FBs) in FW V4.1.2 (Seite 2)
● Verschiedene Versionen von Bewegungssteuerungsanweisungen (Seite 2)
● Anweisung MC_Home (Referenzpunktfahrt der Achse durchführen) (Seite 2)
● Anweisung MC_WriteParam (Seite 4)
● Anweisung MC_ChangeDynamic (Seite 4)
● Konfigurieren der Achse – Anwendungszyklus MC-Servo (OB91) (Seite 4)
● Technologieobjekte umbenennen (Seite 4)
● ErrorIDs und ErrorInfos (Seite 5)
© Siemens AG 2015. Alle Rechte vorbehalten
1
A5E03929125-AH, 08/2015

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens S7-1200

Inhaltszusammenfassung für Siemens S7-1200

  • Seite 1 S7-1200 Aktualisierung des S7-1200 Systemhandbuchs, Ausgabe 06/2015 Produktinformation Übersicht über die Aktualisierung der Dokumentation für S7-1200 Trotz des Bemühens, die Richtigkeit und Klarheit der Produktdokumentation sicherzustellen, enthalten einige Seiten des 1200 Systemhandbuchs Informationen, die unvollständig, falsch oder irreführend sind. Dieses Dokument enthält die folgenden Aktualisierungen: ●...

  • Seite 2: Ausführung Von Funktionsbausteinen Für Die Bewegungssteuerung (Fbs) In Fw

    Ausführung von Funktionsbausteinen für die Bewegungssteuerung (FBs) in FW V4.1.2 Um den einwandfreien Betrieb von Bewegungssteuerungsprogrammen mit S7-1200 FW V4.1.2 zu gewährleisten, müssen Sie alle Funktionsbausteine für die Bewegungssteuerung aus OB 1 oder aus Bausteinen, die von OB 1 aufgerufen werden, aufrufen.
  • Seite 3 WAHR = Während der Ausführung der Aufgabe ist ein Fehler aufgetreten. Die Fehlerursache ist in den Parametern "Erro- rID" und "ErrorInfo" hinterlegt. ErrorID Word Fehler-ID für Parameter "Error" ErrorInfo Word Fehlerinfo-ID für Parameter ErrorID Aktualisierung des S7-1200 Systemhandbuchs, Ausgabe 06/2015 A5E03929125-AH, 08/2015...

  • Seite 4: Konfigurieren Der Achse - Anwendungszyklus Mc-Servo (Ob91)

    Um die Konsistenz Ihres Projekts nach dem Umbenennen von Technologieobjekten zu gewährleisten, laden Sie das Projekt im Betriebszustand STOP in die CPU. Eine Namensänderung tritt auf, wenn Sie ein Technologieobjekt löschen und ein neues Technologieobjekt mit einem neuen Namen und neuer Datenbausteinnummer erstellen. Aktualisierung des S7-1200 Systemhandbuchs, Ausgabe 06/2015 A5E03929125-AH, 08/2015...

  • Seite 5: Errorids Und Errorinfos

    Deaktivieren Sie das Technologieobjekt. logieobjekts ist nicht erfüllt. Aktualisierte Datenbausteinvariablen (DB-Variablen) der Modbus RTU-Anweisungen Die folgenden Modbus RTU-Anweisungen haben aktualisierte Datenbausteinvariablen (DB-Variablen): ● Modbus_Comm_Load (Seite 6) ● Modbus_Master (Seite 7) ● Modbus_Slave (Seite 7) Aktualisierung des S7-1200 Systemhandbuchs, Ausgabe 06/2015 A5E03929125-AH, 08/2015...
  • Seite 6 Anzahl Stoppbits: 1 = 1 Stoppbit • 2 = 2 Stoppbits • 0, 3 bis 255 = reserviert • Hinweis Erforderliche Einstellung für den Einsatz von PROFIBUS-Kabeln mit dem CM 1241 für RS485 Aktualisierung des S7-1200 Systemhandbuchs, Ausgabe 06/2015 A5E03929125-AH, 08/2015...
  • Seite 7 Parameter MB_DB der Anweisung Modbus_Slave verbunden sein. Ihr Programm kann in die Variablen HR_Start_Offset und Extended_Addressing Werte schreiben und die Modbus-Slave- Operationen steuern. Die anderen Variablen können gelesen werden, um den Modbus-Zustand zu überwachen. Aktualisierung des S7-1200 Systemhandbuchs, Ausgabe 06/2015 A5E03929125-AH, 08/2015...

  • Seite 8: Maximale Anzahl Unterstützter Modbus-Slaves

    Repeater von Siemens funktionieren nur mit PROFIBUS. Ihre Funktion liegt in der Überwachung der PROFIBUS-Token- Weitergabe. Repeater von Siemens können Sie nicht mit anderen Protokollen einsetzen. Sie benötigen daher für Modbus Repeater von anderen Anbietern. Für Modbus-Timeouts sind standardmäßig hohe Werte eingestellt. Die Verwendung von Repeatern verursacht deshalb kein Problem hinsichtlich der Zeitverzögerung.

  • Seite 9: Löschen Und Umbenennen Von Datenprotokollen

    Dateinamens durchgeführt hat, bleibt dieser Speicher belegt. Um zu gewährleisten, dass die CPU den Speicher freigibt, erstellen Sie ein neues Datenprotokoll mit dem ursprünglichen Namen und löschen dieses anschließend. Aktualisierung des S7-1200 Systemhandbuchs, Ausgabe 06/2015 A5E03929125-AH, 08/2015...

  • Seite 10: Snmp Deaktivieren

    SNMP deaktivieren Gehen Sie wie folgt vor, um SNMP in der S7-1200 CPU zu deaktivieren: 1. Erstellen Sie einen klassischen Datenbaustein (DB): 2. Wählen Sie die Eigenschaften des neu erstellten DBs aus: 3. Öffnen Sie das Register „Attribute“. Deaktivieren Sie das Kontrollkästchen "Optimierter Bausteinzugriff": 4.
  • Seite 11 Tabelle 10-2 enthält eine inkorrekte Parameterbeschreibung. Der Parameter NEW_PERIOD der Anweisung CTRL_HSC ist ein Wert in Millisekunden und ist eins (und nur eins) mit folgenden Werten: ● 1000 = 1 Sekunde ● 100 = 0,1 Sekunde ● 10 = 0,01 Sekunde Aktualisierung des S7-1200 Systemhandbuchs, Ausgabe 06/2015 A5E03929125-AH, 08/2015...

  • Seite 12: Siemens-Sicherheitszertifikat Für Den Webserver Importieren

    Der Drahtbruchwert von 32767 (16#7FFF) wird unabhängig vom Zustand des Drahtbruchalarms immer zurückgegeben. Anweisungen DPRD_DAT und DPWR_DAT (Konsistente Daten für DP-Slaves lesen/schreiben) PROFINET unterstützt bis zu 1024 Bytes konsistenter Daten. Für konsistente Übertragungen zwischen der S7-1200 und PROFINET-Geräten brauchen Sie diese Anweisungen nicht zu verwenden. Siemens-Sicherheitszertifikat für den Webserver importieren In Abschnitt 12.8.3 des...
