Steelcase Activa Lift 2 Betriebsanleitung
Vorschau ausblenden
Andere Handbücher für Activa Lift 2:
- Originalbetriebsanleitung (41 Seiten) ,
- Montageanleitung (13 Seiten) ,
- Betriebsanleitung (36 Seiten)
Verwandte Anleitungen für Steelcase Activa Lift 2
Inhaltszusammenfassung für Steelcase Activa Lift 2

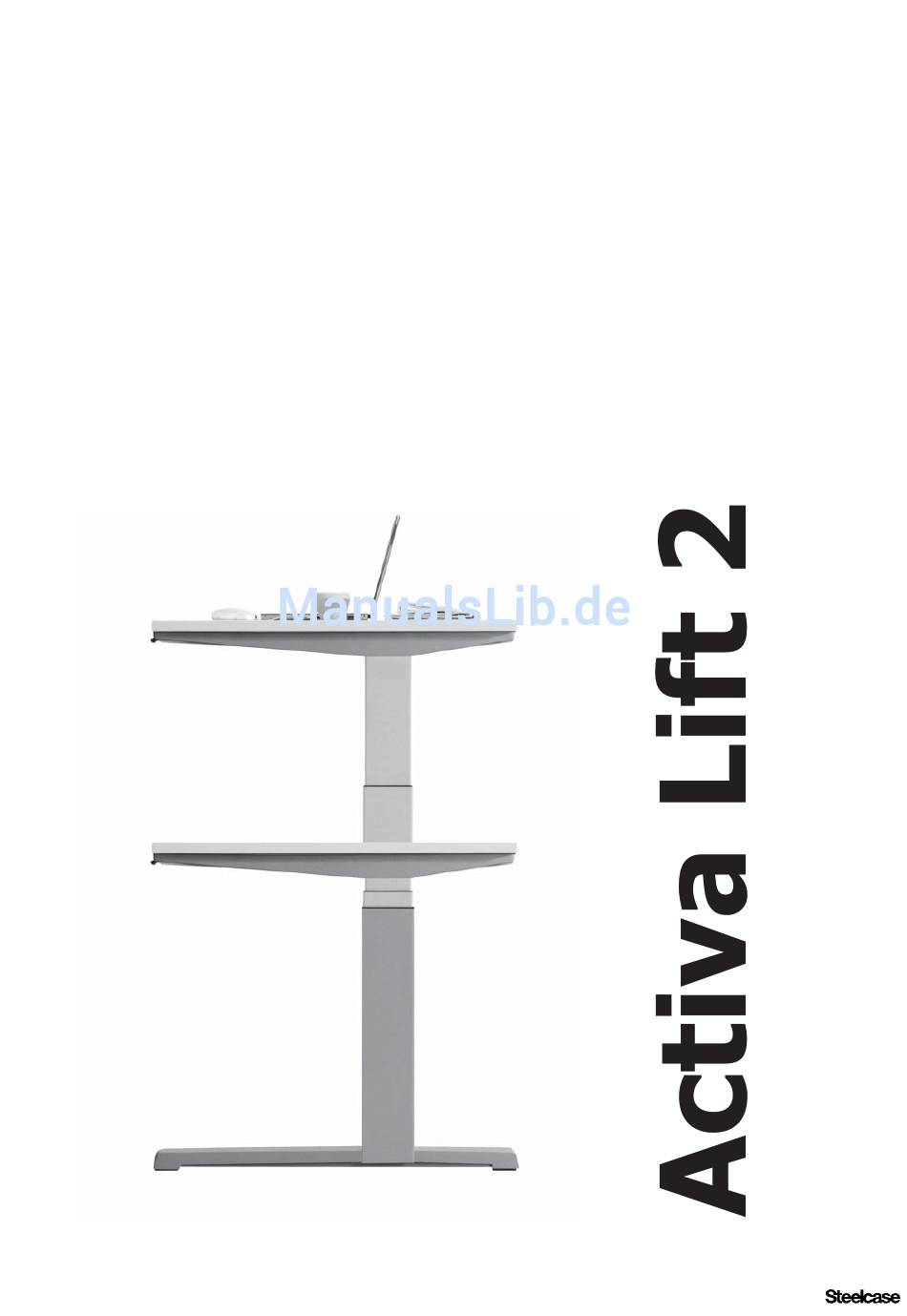

- Seite 1 Betriebsanleitung Originalbetriebsanleitung BA_Activa Lift 2 Gas strut ©_D_10_2010 www.steelcase-village.de...
-
Seite 2: Inhaltsverzeichnis
Zur Produktreihe Activa Lift 2 Gas strut........ - Seite 3 Produktbeobachtung ..........24 BA_Activa Lift 2 Gas strut ©_D_10_2010 Inhalt www.steelcase-village.de...
-
Seite 4: Allgemeine Hinweise
Steelcase Werndl AG wendet ein Qualitätsmanagement-System an, das die Forderungen der DIN EN ISO 9001 erfüllt. Steelcase Werndl AG hat das Recht, für die Produktreihe Activa Lift 2 Gas strut das GS-Zeichen zu führen. Desweiteren führt Steelcase Werndl AG das Öko-Audit-Siegel für das „EG-System für das Umwelt- management und die Umweltbetriebsführung“. -
Seite 5: Zu Dieser Betriebsanleitung
Für Schäden und Betriebsstörungen, die sich aus der Nichtbeachtung der Betriebsanleitung ergeben, über- nimmt Steelcase Werndl AG keine Haftung und keine Garantie! Diese Betriebsanleitung ist Bestandteil des Schreibtisches Activa Lift 2 Gas strut. Sie ist nur als komplette Unterlage gültig. Auch bei einem Weiterverkauf des Schreibtisches gehört diese Betriebsanleitung zum Lieferumfang. -
Seite 6: Haftungsausschluß
• bei Betreiben des Produktes mit defekten oder funktionsuntüchtigen Sicherheits- und Schutz- vorrichtungen; • bei unsachgemäßer Montage durch nicht autorisiertes Fachpersonal; • bei Verwendung von Bauteilen und Adaptionen, die nicht von Steelcase Werndl AG stammen. Bei fremdbezogenen Teilen ist nicht gewährleistet, dass sie beanspruchungs- und sicherheits- gerecht konstruiert und gefertigt sind;... -
Seite 7: Grundlegende Sicherheitshinweise
Grundlegende Sicherheitshinweise Grundlegende Sicherheitshinweise Bestimmungsgemäße Verwendung Der Schreibtisch Activa Lift 2 Gas strut ist ausschließlich für den Einsatz als Büromöbel konzipiert. Bestimmungs Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Bei nicht gemäße Verwendung bestimmungsgemäßer Verwendung übernimmt Steelcase Werndl AG keine Haftung für eventuell auftretende Schäden und keine Garantie für einwandfreies und funktionsgemäßes Arbeiten der... -
Seite 8: Produktbeschreibung
Typenschilder befinden sich am Gehäuse der Steuerung, an den Säulen und an der Unterseite der Schreibtischplatte. Komponenten Der Schreibtisch Activa Lift 2 Gas strut besteht im wesentlichen aus folgenden Bauteilen (die Be- schreibung der Varianten finden Sie unter dem jeweiligen Kapitel): • 1 Oberrahmen mit •... -
Seite 9: Schreibtisch Im Überblick
Die Abbildungen zeigen jeweils eine von vielen Ausführungsvarianten des Schreibtisches Activa Lift 2. Sie dienen lediglich zur Veranschaulichung der Schreibtischkomponenten. Bild 3–1 Schreibtisch Bedienpaneel Teleskopsäule Kufe Stellschraube für Höhenausgleich Das Einstellen der Schreibtischhöhe ist in Kapitel 6 beschrieben. BA_Activa Lift 2 Gas strut ©_D_10_2010 www.steelcase-village.de... -
Seite 10: Bedientaster
Produktbeschreibung Bedientaster Der Bedientaster für die Höhenverstellung befindet sich links oder rechts an der Schreibtisch- platten-Unterseite. Bild 3–2 Bedientaster Auslösehebel Sicherheitssperre Die Sicherheitssperre verhindert ein versehentliches Auslösen der Höhenverstellung. BA_Activa Lift 2 Gas strut ©_D_10_2010 www.steelcase-village.de... -
Seite 11: Höhenverstellung
Die Gasdruckfedern sind für ein vorher festgelegtes Beladungsgewicht ausgelegt. Bei höherem oder niedrigerem Beladungsgewicht darf die Höhenverstellung nicht ausgelöst werden. Ein entsprechender Hinweis befindet sich auf einem Aufkleber im Bereich des Bedientasters. Beachten Sie auch die Hinweise im Kapitel „Bedienung und Einstellungen“. BA_Activa Lift 2 Gas strut ©_D_10_2010 www.steelcase-village.de... -
Seite 12: Transport Und Lagerung
Komponenten folgende Bedingungen zu erfüllen: • Unverletzte Transportverpackung • Ausreichende Tragfähigkeit des Bodens • Trockener Boden • Ebene Abstellfläche • Temperaturbereich +5 °C bis +35 °C • Relative Luftfeuchtigkeit 5 % bis 80 % (nicht kondensierend) BA_Activa Lift 2 Gas strut ©_D_10_2010 www.steelcase-village.de... -
Seite 13: Montage Und Demontage
Gefahr von Verletzungen und Beschädigungen! Beim Anheben an der Schreibtischplatte oder an den angebauten Komponenten können die Befestigungsschrauben reißen. Beim Transport oder Verschieben des Schreibtisches diesen ausschließlich am Oberrahmen oder am Seitenrahmen anfassen. BA_Activa Lift 2 Gas strut ©_D_10_2010 www.steelcase-village.de... -
Seite 14: Aufstellen Und Einrichten
Die Aufstellung und die Verwendung des Produktes bedarf einer ausführlichen Planung. Hierfür bie- tet Steelcase Werndl AG eine eigene Planungsabteilung an. Die teilmontierten Baugruppen des Schreibtisches Activa Lift 2 Gas strut werden in der Regel über den Fachhandel oder direkt vom Hersteller angeliefert. -
Seite 15: Entsorgung Des Verpackungsmaterials
Gasdruckfedern nicht öffnen und nicht beschädigen. Gasdruckfedern keinen hohen Temperaturen (< 80 °C) aussetzen. Soll der Schreibtisch Activa Lift 2 Gas strut endgültig demontiert und entsorgt werden: Zerlegen Sie den Schreibtisch in seine Komponenten; Trennen Sie die entstehenden Teile nach •... -
Seite 16: Bedienung Und Einstellungen
Für Ihre Sicherheit Ein Aufkleber mit Hinweisen zur sicheren Benutzung der Höhenverstellung befindet sich am Bedientaster. Der Schreibtisch Activa Lift 2 Gas strut darf nur in technisch einwandfreiem Zustand und unter Beachtung der Betriebsanleitung benutzt und bedient werden. Die Gasdruckfedern sind für ein vorher festgelegtes Beladungsgewicht ausgelegt. Daraus folgt für die Bedienung: Bei höherem Beladungsgewicht... -
Seite 17: Optimale Schreibtischhöhe
650 mm und 1300 mm (Variante Zweifachteleskop) eingestellt werden. Stellen Sie vor der ersten Inbetriebnahme sicher, • dass der Schreibtisch fachgerecht montiert worden ist, • dass alle Sicherheitsvorschriften beachtet werden. BA_Activa Lift 2 Gas strut ©_D_10_2010 www.steelcase-village.de... -
Seite 18: Schreibtischhöhe Verstellen
Zu geringes Beladungsgewicht verursacht ein zu schnelles Hochfahren des Schreibtisches. Höhenverstellung nur auslösen, wenn der Schreibtisch mit dem voreingestellten Gewicht beladen ist. Die Bedienung der Höhenverstellung darf nur mit zwei Händen erfolgen. BA_Activa Lift 2 Gas strut ©_D_10_2010 www.steelcase-village.de... - Seite 19 (C), um die Schreibtischplatte anzuheben, • nach unten (D), um die Schreibtischplatte abzusenken. Eine Hubbewegung erfolgt nur, solange der Auslösehebel gedrückt ist. Lösen Sie die zweite Hand erst von der Schreibtischplatte, wenn der Hubvorgang abgeschlossen ist. BA_Activa Lift 2 Gas strut ©_D_10_2010 www.steelcase-village.de...
-
Seite 20: Problembehebung
Gasdruckfedern keinen hohen Temperaturen (< 80 °C) aussetzen. Fehler und Störungen Sollten Fehler oder Störungen beim Betrieb des Schreibtisches Activa Lift 2 Gas strut auftreten, so überprüfen Sie bitte, ob die Bedienung gemäß der Betriebsanleitung erfolgt ist. Meist lässt sich hierdurch das Problem beseitigen. - Seite 21 Schreibtisch automatisch stoppt. Geräuschentwicklung Teleskopstange verschmutzt Hub-/Senkvorgang sofort oder durch Fremdkörper stoppen; blokkiert Fremdkörper / Verschmut- zung entfernen; Kundendienst anfordern (siehe 9.2 Reparaturen und Ersatzteile auf Seite 24) BA_Activa Lift 2 Gas strut ©_D_10_2010 www.steelcase-village.de...
-
Seite 22: Instandhaltung
Betriebsmittel (z. B. Schmierstoffe) für Wartungs- und Instandhaltungsarbeiten sind in geeigneten Behältern aufzufangen und gemäß den örtlichen Vorschriften zu entsorgen. Funktionskontrollen Die Komponenten des Schreibtisches Activa Lift 2 Gas strut sollen in regelmäßigen Abständen auf ihre Funktionstüchtigkeit überprüft werden. Tabelle Funktionskontrollen... -
Seite 23: Wartungsarbeiten
Beschädigung des Schreibtisches durch Verwendung von nicht zugelassenen Ersatzteilen möglich! Als Ersatzteile dürfen grundsätzlich nur von Steelcase Werndl AG vorgesehene Bauteile eingesetzt werden. Der Einbau anderer Teile ist mit Steelcase Werndl AG abzustimmen. Die angegebenen Wartungs- und Inspektionsintervalle sind einzuhalten. -
Seite 24: Reinigung Und Pflege
Instandhaltung In folgenden Fällen übernimmt Steelcase Werndl AG keine Haftung und keine Garantie (siehe 1.4 Haftungs- Haftungsausschluß auf Seite 5) : ausschluß • bei mangelhafter Überwachung der Produktkomponenten (Funktionskontrollen) • bei unsachgemäßer Wartung • bei Wartung durch Dritte • bei Wartung durch nicht qualifiziertes und autorisiertes Personal •... -
Seite 25: Kundendienst
Originalersatzteile und Zubehör erhalten Sie über den Hersteller. Sollten aufgetretene Fehler oder Störungen nicht behoben werden können, wenden Sie sich bitte an die Kundendienstabteilung: Service- Hotline Steelcase Werndl AG Georg-Aicher-Straße 7 Hotline: D-83026 Rosenheim Telefon +49 (0) 80 31 405 - 377... -
Seite 26: Mitteilungsblatt Zur Produktbeobachtung
Kundendienst Mitteilungsblatt zur Produktbeobachtung Steelcase Werndl AG Telefax: +49 0 80 31 405 - 378 Georg-Aicher-Straße 7 e-mail: support@steelcase.com D-83026 Rosenheim Anregungen zum Produkt: Anregungen zur Betriebsanleitung: Absender: BA_Activa Lift 2 Gas strut ©_D_10_2010 www.steelcase-village.de...
